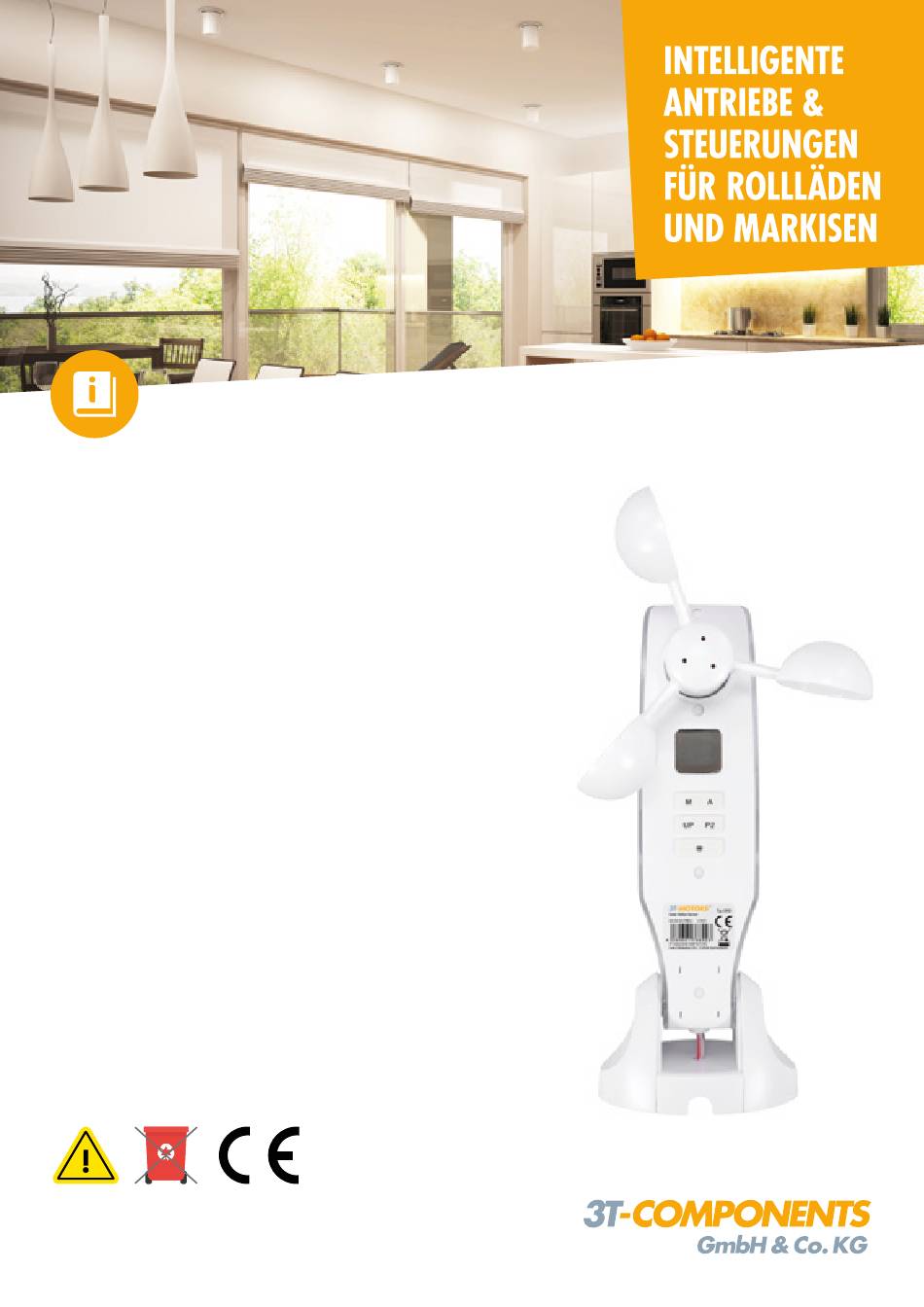

3t-components SWS Montage- & Bedienungsanleitung
Solar-wind-sonne-sensor
Inhaltsverzeichnis
Quicklinks
MONTAGE- &
BEDIENUNGSANLEITUNG
Anweisungen und Hinweise für die Installation und Bedienung
Solar-Wind-Sonne-Sensor
SWS
Achtung:
Für die Sicherheit von Personen ist es wichtig,
sich an diese Anweisungen zu halten.
Die vorliegende Anleitung für zukünftiges
Nachschlagen aufbewahren.
www.3t-components.de
|
WEEE-Reg.-Nr.: DE 77028333
Inhaltsverzeichnis
Verwandte Anleitungen für 3t-components SWS
Inhaltszusammenfassung für 3t-components SWS
- Seite 1 MONTAGE- & BEDIENUNGSANLEITUNG Anweisungen und Hinweise für die Installation und Bedienung Solar-Wind-Sonne-Sensor Achtung: Für die Sicherheit von Personen ist es wichtig, sich an diese Anweisungen zu halten. Die vorliegende Anleitung für zukünftiges Nachschlagen aufbewahren. www.3t-components.de WEEE-Reg.-Nr.: DE 77028333...
-
Seite 2: Inhaltsverzeichnis
Alle Inhalte dieser Anleitung, insbesondere Texte, Fotografien und Grafiken, www.3t-components.de sind urheberrechtlich geschützt. Das Urheberrecht liegt, soweit nicht ausdrück- lich anders gekennzeichnet, bei der 3T-Components GmbH & Co. KG. Bitte fragen Sie uns, falls Sie die Inhalte dieses Dokuments verwenden möchten. Solar-Wind-Sonne-Sensor SWS | Inhaltsverzeichnis... -
Seite 3: Allgemeine Sicherheitshinweise
Nur Original-Bauteile und Original-Zubehör des Herstellers verwenden. • Zum elektrischen Anschluss des SWS und der Rohrmotoren muss am Montageort ein 230 V / 50 Hz • Stromanschluss mit Sicherung vorhanden sein. Überprüfen Sie regelmäßig, ob der Empfänger ordnungsgemäß funktioniert. -
Seite 4: Getrennte Erfassung Von Altgeräten
Vertreibern im Sinne des ElektroG eingerichteten Rücknahmestellen abgeben. Bedeutung des Symbols „durchgestrichene Mülltonne“ Das auf den Elektro- und Elektronikgeräten regelmäßig abgebildete Symbol einer durchgestrichenen Mülltonne weist darauf hin, dass das jeweilige Gerät am Ende seiner Lebensdauer getrennt vom unsortierten Siedlungsabfall zu erfassen ist. Solar-Wind-Sonne-Sensor SWS | Entsorgungshinweise... -
Seite 5: Funktionsübersicht
Technische Daten Betriebsspannung / V DC 3,7 V Schutzart IP55 Betriebstemperaturbereich -20 °C bis +60 °C Frequenz 433,05 – 434,79 MHz ≤ 10 mW Sendeleistung Reichweite ca. 100 Meter im Außenbereich Maße (LxBxH) 215x90x75 mm 4260601766903 Solar-Wind-Sonne-Sensor SWS | Funktionsübersicht... -
Seite 6: Funktion Wind / Sonne
Drücken der M-Taste und A-Taste für 10 Sek. kann der Modus geändert werden. • wenn das Display F anzeigt befindet sich der SWS im bi-direktionalen Modus, zeigt das Display o befindet sich der SWS im uni-direktionalen Modus. •... -
Seite 7: Einstellungen
A-Taste UP-Taste: + 0.1 drücken drücken A-Taste: - 0.1 drücken A-Taste: - 0.1 > Eingestellte Hinweis: UP-Taste oder A-Taste gedrückt halten um Sonnen- Werte sind oder Windstärke schneller zu erhöhen oder verringern gespeichert M-Taste drücken Solar-Wind-Sonne-Sensor SWS | Einstellungen... -
Seite 8: Programmierung
Auf- und Ab-Taste gleichzeitig P1-Taste gedrückt halten für 4 Sek. gedrückt halten Hinweis RBX: Die Drehrichtung kann nur geändert werden wenn noch keine Endlagen eingestellt sind. Falls Endlagen eingestellt sind müssen Sie den Motor auf Werkseinstellung zurücksetzen. Solar-Wind-Sonne-Sensor SWS | Programmierung... - Seite 9 Solar-Wind-Sonne-Sensor SWS einlernen / löschen: Die Programmierung (Drücken der Tasten) muß innerhalb 10 Sek. erfolgen, ansonsten geht der Empfänger in seinen Ursprungszustand zurück. Die Programmierung wiederholen, um den eingelernten SWS zu löschen. Piepton von Motor Piepton von Motor + Ab- und Auffahren...
- Seite 10 Auf-Taste drücken (Pfeil nach oben) = Markise fährt REIN Ab-Taste drücken (Pfeil nach unten) = Markise fährt RAUS Markise fährt REIN Markise fährt RAUS Bei verkehrter Drehrichtung die Kabel des Motors für die Ab- und Auffahrt im Empfänger tauschen (siehe Seite 9). Solar-Wind-Sonne-Sensor SWS | Programmierung...
- Seite 11 Programm LED blinkt blinkt kurz blinkt lang kurz und geht aus Sender ist eingelernt 1 x Stop-Taste am Spannungsversorgung einschalten. 1 x UP-Taste Nur den betreffenden Empfänger Programmtaste drücken Empfänger drücken des Sensors drücken auf Spannung schalten. Solar-Wind-Sonne-Sensor SWS | Programmierung...
-
Seite 12: Fehlerbehebung
Ab-Taste drücken (Pfeil nach unten) = Markise fährt RAUS Falls umgekehrt Drehrichtung des Motors ändern und Sensor nochmal neu einlernen (siehe Anleitung S. 6 Programmierung). Prüfen ob Sensor folgendermaßen eingelernt: • UP-Taste des Sensors drücken = Markise fährt REIN Solar-Wind-Sonne-Sensor SWS | Fehlerbehebung... -
Seite 13: Eu Konformitätserklärung
EN 301 489-1 V2.2.0 EN 301 489-3 V2.1.1 EN 50581:2012 Bevollmächtigter zur Zusammenstellung der technischen Unterlagen: Authorized person for technical documentation: Name/Name, Position: Patrick El Hadj-Henni, Geschäftsführer / Managing Director Bad Kreuznach, 02.04.2018 ……………………………. ………………………….. Datum/Date Unterschrift/Signature Solar-Wind-Sonne-Sensor SWS | EU Konformitätserklärung... - Seite 14 Social Media Links Infos, News und Tipps zu Rollladen, Markise, Smart Home und mehr: www.facebook.com/3TComponents bit.ly/youtube-3TComponents www.instagram.com/3tcomponents x.com/3TComponents 3T-Components GmbH & Co. KG Grete-Schickedanz-Straße 5 55545 Bad Kreuznach Email: info@3t-components.de Tel: +49 (0)671 887 673-0 Fax: +49 (0)671 887 673-99 www.3t-components.de...
