Joy-it JT-DPM8650 Bedienungsanleitung
Dc/dc spannungswandler
Quicklinks
JT-DPM8600
DC/DC Spannungswandler
1. SICHERHEITSHINWEIS
Unser Produkt ist für bis zu 75Volt DC geeignet. Das Arbeiten mit
Spannungen über 60 V DC ist wegen der Gefahr eines Stromschlags,
der zu schweren Verletzungen oder zum Tod führen kann,
ausgebildeten Elektrikern vorbehalten. Nicht-Elektriker müssen
eine Spannungsquelle unter 60 Volt DC verwenden.
2. ALLGEMEINE INFORMATIONEN
Sehr geehrter Kunde,
wir möchten uns herzlich bedanken, dass Sie sich für unser Produkt
entschieden haben. Nachfolgend erhalten Sie wichtige Hinweise zur
Inbetriebnahme und Nutzung. Sollten während des Gebrauchs unerwartet
Probleme auftreten, zögern Sie bitte nicht, uns zu kontaktieren.
Die Serie DPM 8600 umfasst programmierbare DC/DC Spannungswandler,
die sich durch hohe Leistungsfähigkeit, kompakte Bauweise und
optimale Konstruktion auszeichnen. Zudem verfügen sie über TTL- oder
RS485-Kommunikationsprotokolle und unterstützen auch das Modbus-
RTU-Kommunikationsprotokoll.
eigener Protokolle und bietet eine vielseitige Lösung für Design- und
Testanforderungen.
Dies
ermöglicht
die
Entwicklung
!
Verwandte Anleitungen für Joy-it JT-DPM8650
Inhaltszusammenfassung für Joy-it JT-DPM8650

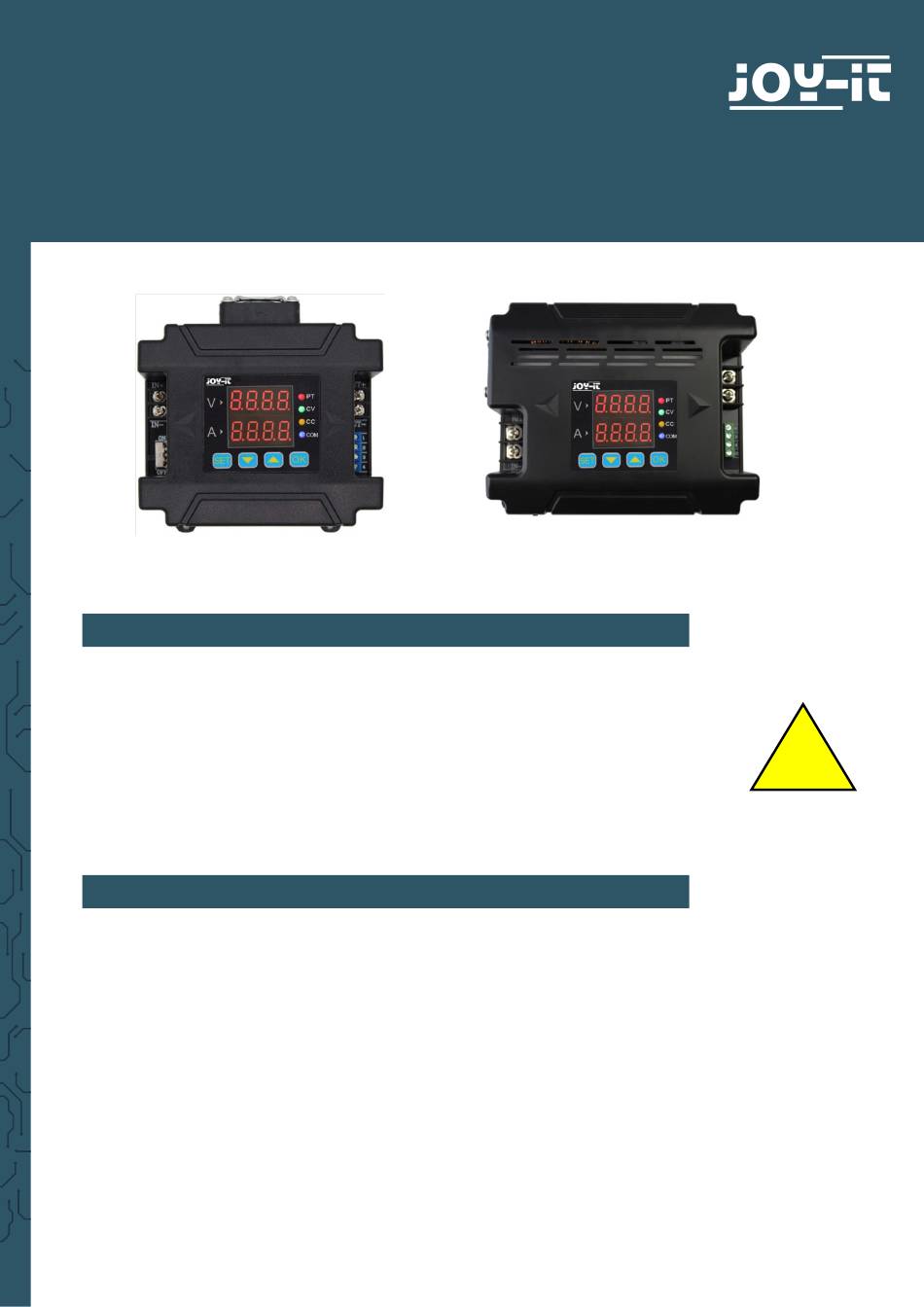

- Seite 1 JT-DPM8600 DC/DC Spannungswandler 1. SICHERHEITSHINWEIS Unser Produkt ist für bis zu 75Volt DC geeignet. Das Arbeiten mit Spannungen über 60 V DC ist wegen der Gefahr eines Stromschlags, der zu schweren Verletzungen oder zum Tod führen kann, ausgebildeten Elektrikern vorbehalten. Nicht-Elektriker müssen eine Spannungsquelle unter 60 Volt DC verwenden.
-
Seite 2: Technische Spezifikationen
Ein besonderes Merkmal der DPM8600er ist die Möglichkeit, sie mit einer kabellosen Fernbedienung zu steuern. Diese Fernbedienung verfügt über einen 2,4-Zoll-LCD-Bildschirm, zeigt viele Parameter an, ist einfach zu be- dienen, enthält eine aufladbare Lithium-Batterie und bietet eine Reichweite von bis zu 10 Metern. Einzigartig ist, dass mehrere Wandler gleichzeitig ge- steuert werden können. - Seite 3 4. MODUL Status Anzeige Segmentanzeige Lüfter Positiver Ausgang Negativer Ausgang Positiver Eingang Negativer Kommunikation Eingang schnittstelle Funktions- Stromschalter knöpfe 5. DISPLAY 05 . 00 4-Fd zeigt Spannungswerte Aktiviert schnelle Reaktion __1_ 03 . 00 zeigt Stromwerte 5-CS I-SA Setzt oberes Limit von Spannung und Einfache Kommunikation __0_ _10_...
-
Seite 4: Statusanzeige
6. STATUS ANZEIGE Überhitzungsschutzanzeige Wenn die Temperatur mehr als 80°C beträgt, dann leuchtet diese Anzeige, da der Überhitzungsschutz aktiviert wird. Konstantspannungsanzeige Die CV-Anzeige leuchtet, wenn eine Konstant- spannung ausgegeben wird. Konstantstromanzeige Die CC-Anzeige leuchtet, wenn ein Konstantstrom ausgegeben wird. Kommunikationsanzeige Die COM-LED leuchtet auf, wenn eine Kommunika- tion stattfindet. - Seite 5 Drücken Sie „SET“, sodass ein Wert beginnt blau aufzuleuchten. Drücken Sie nochmal wird der nächste Wert ausgewählt. Der Wert kann mit den Knöpfen verändert werden. Drücken Sie „OK“um den Ausgang an und auszu- schalten. Wenn die Laststrom unter dem gesetzten maximal Strom liegt, dann wechselt der Ausgang zum Konstantspannungmodus und CV leuchtet auf.
- Seite 6 Wen Sie drücken, können Sie die gespeicherten Werte laden. Sie können die Datensätze mit auswählen. Mit bestätigen Sie es. Drücken Sie um die Drücken Sie um in das Menü Temperaturanzeige zu verlassen. zurückzukehren. Um das Gerät zu kalibrieren, drücken Sie Im folgenden sind die Funktionen der Kalibrierung genauer erklärt.
- Seite 7 Temperaturanzeige Die Temperaturanzeige reflektiert die Gerätetemperatur, die durch die Lüfter- geschwindigkeit und den Überhitzungsschutz reguliert wird. Überschreitet die Temperatur 40 °C, setzt der Lüfter seine Arbeit ein und erhöht seine Geschwin- digkeit um einen Grad für jede zusätzlichen 5 °C. Bei 60 °C erreicht der Lüfter seine Höchstgeschwindigkeit.
- Seite 8 Der Menüpunkt deklariert die Reaktionszeit des Gerätes beim Entladen. Hier bedeutet „0“ eine langsame Reaktions- zeit und „1“ eine schnelle. Der Menüpunktbeinhaltet das Kommunikationsprotokoll. Hier bedeutet die „0“ das einfache Kommunikationsproto- koll und „1“ das Modbus Kommunikationsprotokoll. In diesem Punkt können Sie die Baudraten verändern. Es stehen 7 verschiedene Raten zur Verfügung in Kbps.
- Seite 9 8. SOFTWARE Wir stellen Ihnen auch eine Software zur Verfügung, welche Sie sich von unserer Website herunterladen können: www.joy-it.de Nach Abschluss der Installation verbinden Sie den Spannungswandler über einen TTL- oder RS485-Adapter mit Ihrem PC. Beachten Sie, dass eine falsche Verbindung die Kommunikation zwischen Computer und Spannungswandler beeinträchtigen kann.
- Seite 10 RS485 nicht angeschlossen nicht angeschlossen RX (weiß) TX (grün) GND (schwarz) nicht angeschlossen Nachdem die Kabel gemäß den Anweisungen in Bild und Tabelle am Spannungswandler an- geschlossen wurden, verbinden Sie das Gerät nun über USB mit dem PC. Überprüfen Sie im Geräte-Manager unter „Anschlüsse (COM &...
- Seite 11 Achtung! Sie müssen beim DPM8605 das Programm „DPM8608en“ öffnen, jedoch beim DPM8624 das „DPM8624en“. In dem Programm wählen Sie den Port des Wandlers aus und klicken Sie auf „Connect“ um den PC mit dem Wand- ler zu verbinden. Die Baudrate ist standardmäßig auf 9600 gesetzt und kann ggf.
- Seite 12 Wir senden Ihnen eine Paketmarke zu mit der Sie das Gerät kostenlos an uns zurücksenden können. Hierzu wenden Sie sich bitte per E-Mail an Service@ joy-it.net oder per Telefon an uns. INFORMATIONEN ZUR VERPACKUNG: Verpacken Sie Ihr Altgerät bitte transportsicher, sollten Sie kein geeignetes Verpackungsmaterial haben oder kein eigenes nutzen möchten kontaktieren...
