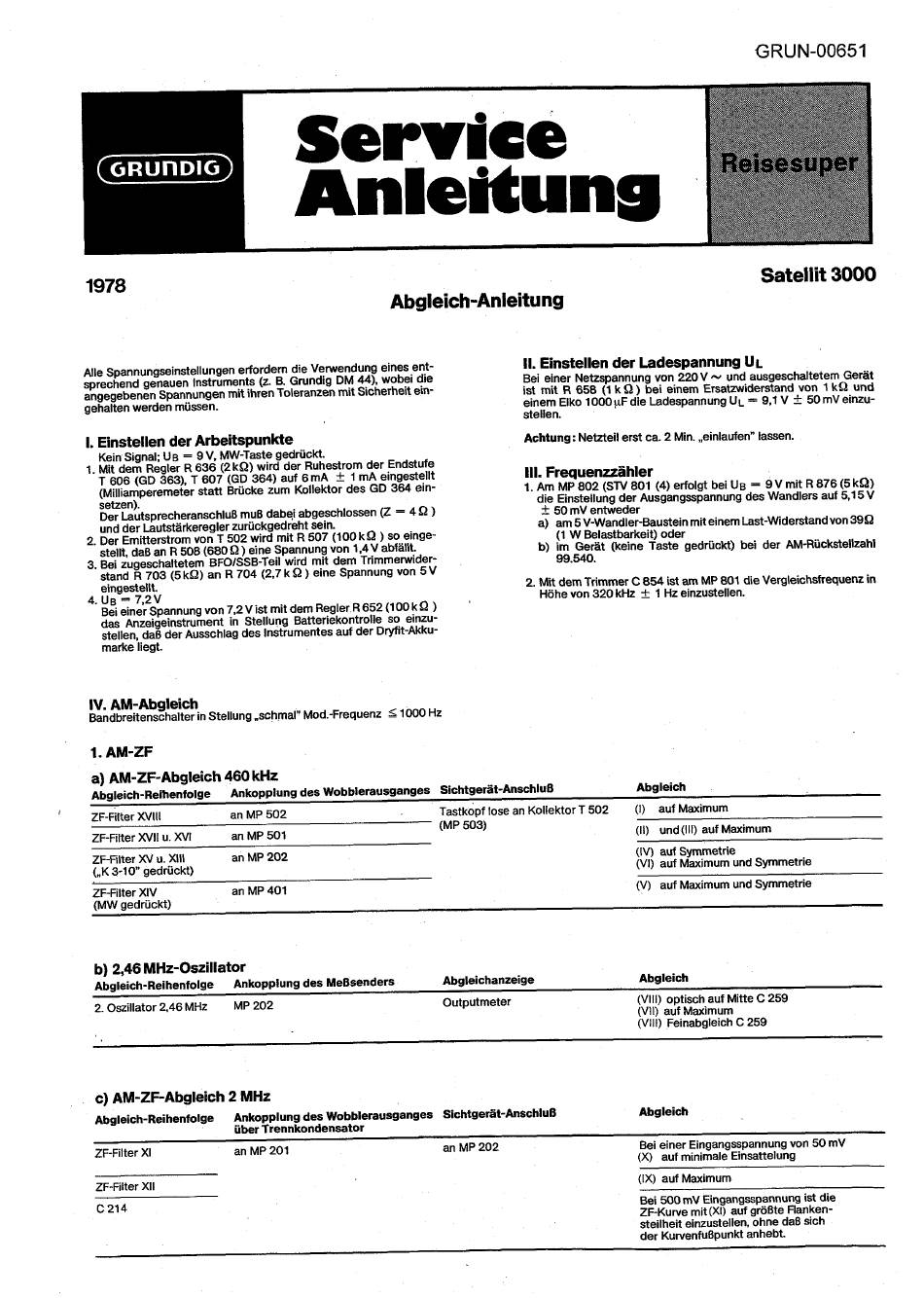

Grundig Satellit 3000 Serviceanleitung

GRUTIDIC,
1978
AleSpannungseinstellun gen erfordem dieVerwendung
d sprechen genauen Instruments (z.B.Grundig D M44),wobei die
n angegebene Spannungen mitihren Toleranzen mitSicherheit ein-
gehaltenwerden müssen.
I. Einstellen der Arbeitspunkte
KeinSignal;UB—9 V,MW-Taste gedrückt.
I. MitdemRegler R 636(2kQ)Wird derRuhestrom derEndstufe
T 606(GD363),T 607(GD364)auf 6mA ± 1mAeingestellt
(Milliamperemet er stattBrücke z umKollektor desGD364ein-
setzen).
Der LautsprecheranschI uB muB dabei a bgeschlossen
und der Lautstärkereglerzurückgedrehtsein.
2. DerEmitterstrom vonT 502Wirdmit R 507 (100kQ ) so einge-
stent,daBanR50B(680Q) eineSpannung von1,4Vabfälit.
3. Beizugeschaltetem B FO/SSB-TeiI
standR703(5kQ) anR704(2,7k Q) eineSpannung v on5V
eingestellt.
4. UB = 7.2V
Bei e iner S pannung von 7,2V istmitdem Regler R652(100 kQ)
das Anzeigeinstrument in StellungBatteriekontrone so einzu-
stellen, daßderAusschlag desInstrumentes aufderDryfit-Akku-
marke liegt.
lv. AM-Abgleich
Bandbreitenschalter inStellung -schmal"Mod.-Frequenz S 1000Hz
1. AM-ZF
a) AM-ZF-Abgleich 460 kHz
AbgIeich-ReihenfoIge AnkopplungdesWobblerausganges
an MP 502
ZF-Fitter XVIII
an MP 501
ZF-Filter XVII u. XVI
an MP 202
ZF-Fiiter XV u.
(„K 3-10" gedrückt)
an MP 401
ZF+ilter XIV
(MW gedrückt)
b) 2,46 MHz-Oszillator
Abgieich-ReihenfoIge AnkopplungdesMeßsenders
2. Oszillator 246 MHz MP 202
c) AM-ZF-Abgleich 2 MHz
AbgIeich-Reihenf01ge AnkopplungdesWobblerausganges
über Trennkondensator
an MP 201
ZF-Filter Xl
ZF-filter XII
C214
Service
Anleitung
AbgIeich-AnIeitung
eines ent-
(Z—4Q)
Wird mit demTrimmerwider-
Sichtgerät-AnschIuB
Tastkopf lose an KOIIektor T 502
(MP 503)
Abgleichanzeige
Outputmeter
Sichtgerät-AnschluB
an MP 202
II. Einstellen der Ladespannung
Bei einerNetzspannung v on220V
ist mit R 658 (1 k Q ) bei einem Ersatzwiderstandvon 1 kQ und
einem Elko 1000uF die LadespannungUL — 9,1V ± 50 mVeinzu-
stellen.
Achtung : Netzteil erst ca. 2 Mn. „einlaufen" lassen.
Ill. Frequenzzähler
1.Am MP802 801 (4)erfolgtbei UB— 9V mit R876 (5kQ)
die Einsteilung derAusgangsspannung desWandlers auf5,15 V
± 50 mV entweder
a) am5 V-Wandler-Baustein miteinem Last-Widerstandvon39Q
(I W Belastbarkeit) Oder
b) im Gerät (keine Taste gedrückt) bei der AM-Rückste!lzahl
99.540.
2. Mit dem Trimmer C 854 ist am MP 801 die Vergleichsfrequenz in
Höhe von 320 kHz ± 1 Hz einzustellen.
Abgleich
(I) auf Maximum
(II) und(lll)
(V) auf Symmetrie
(VI) auf Maximum und Symmetrie
(V) auf Maximum und Symmetrie
Abgleich
(VIII) optisch auf Mitte C 259
(VII) auf Maximum
(VIII) Feinabgleich C 259
Abgleich
Bei einer Eingangsspannung von 50 mV
(X) auf minimale Einsattelung
(DO auf Maximum
Bei 500 mV Eingangsspannung ist die
ZF-Kurve mit (Xl) auf größte Flanken-
Steilheit einzustellen, ohne daB sich
der Kurvenfußpunkt anhebt.
GRUN-00651
Satellit 3000
u L
undausgeschaltetem Gerät
auf Maximum
