Seite 1 Modelle mit programmierbaren Spielernummern und -namen Modelle mit individuellen Fouls Modelle mit oder ohne individuelle Punkte Zeichnungen und Bilder unverbindlich ZI de Bel Air 44850 LE CELLIER FRANKREICH stramatel@stramatel.com Tél. +33 (0)2 40 25 46 90 UD452MXX12X-123_E - Bedienpult 452M Alpha & Spieler.docx Seite 1...
Seite 2  Freimodus (Selbstprogrammierbarer Modus) – Modus "Perioden" 38-39  Freimodus (Selbstprogrammierbarer Modus) – Modus "Sätze" 40-41 ZI de Bel Air 44850 LE CELLIER FRANKREICH stramatel@stramatel.com Tél. +33 (0)2 40 25 46 90 UD452MXX12X-123_E - Bedienpult 452M Alpha & Spieler.docx Seite 2...

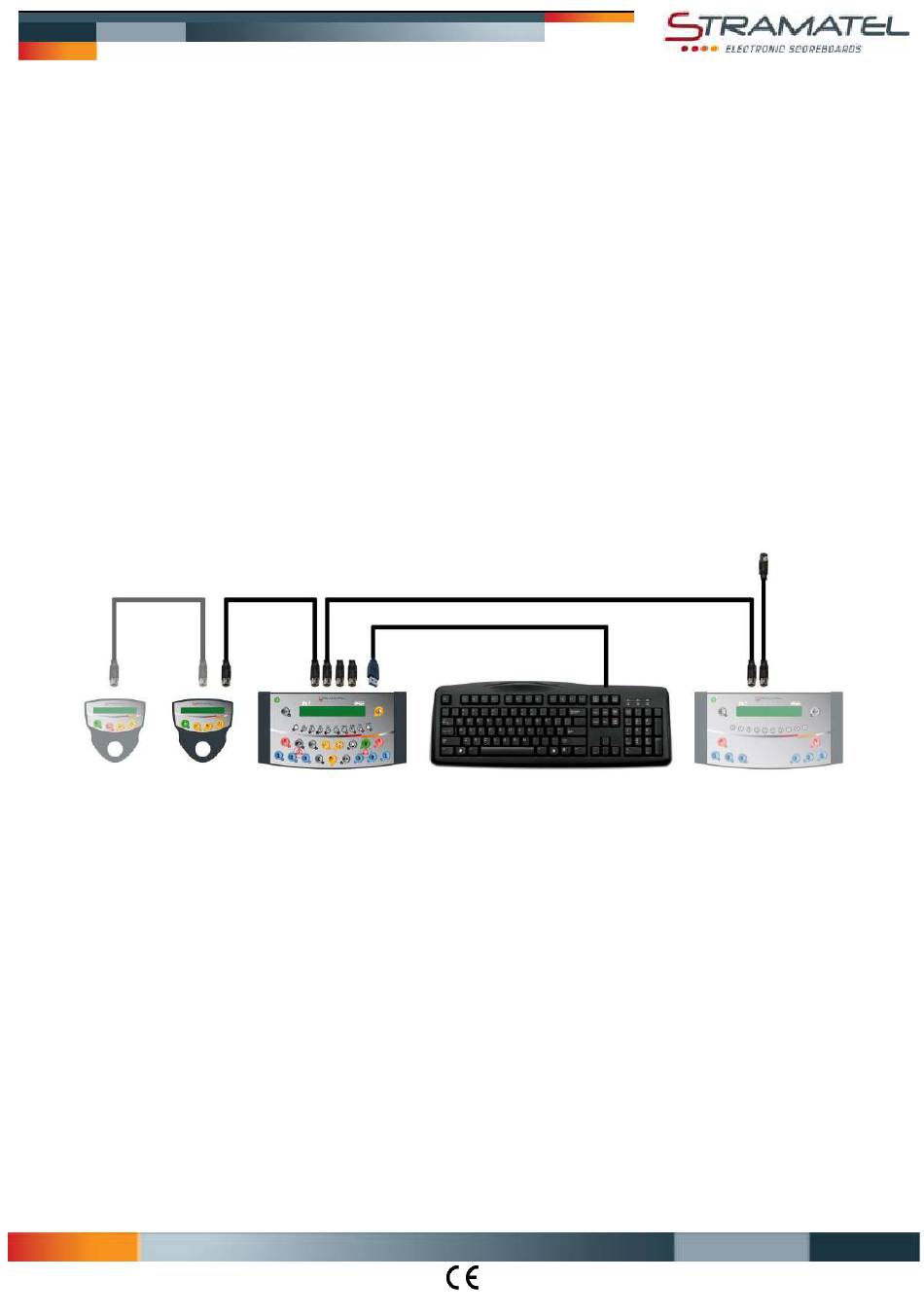

Seite 3: Lieferumfang
Dient eventuell zur Eingabe der individuellen Punkte der Spieler (Basketball / Handball / Roller- Hockey / Inline-Hockey / Eishockey / Unihockey / Floorball / Hallenfussball).  Dieses Bedienpult wird über das Hauptbedienpult betrieben. Es darf nur an STRAMATEL Geräte angeschlossen werden. Separates Timer-Pult ...
Seite 4 Anzeigeumstellung des Chronometers auf dem Bedienpult / Umstellung des Spielstandes (Rückschlagspiele) Bestätigung der programmierten Parametern Zurück zur Programmierung der Parametern ZI de Bel Air 44850 LE CELLIER FRANKREICH stramatel@stramatel.com Tél. +33 (0)2 40 25 46 90 UD452MXX12X-123_E - Bedienpult 452M Alpha & Spieler.docx Seite 4...
Seite 5 ON / OFF des Bedienpultes Start / Stopp der Auszeit Start / Stopp der Spielzeit, Pausenzeit oder Verlängerungszeit Signalhorn ZI de Bel Air 44850 LE CELLIER FRANKREICH stramatel@stramatel.com Tél. +33 (0)2 40 25 46 90 UD452MXX12X-123_E - Bedienpult 452M Alpha & Spieler.docx Seite 5...
Seite 6: Auswahl Einer Sportart Oder Eine Funktion
Seite: "Eingabe in SMS Modus"). Der Name der gespeicherten Konfiguration mit der Taste 23 bestätigen. ZI de Bel Air 44850 LE CELLIER FRANKREICH stramatel@stramatel.com Tél. +33 (0)2 40 25 46 90 UD452MXX12X-123_E - Bedienpult 452M Alpha & Spieler.docx Seite 6...
Seite 7: Programmierung Den Mannschaftsnamen, Spielernummern Und -Namen
Mit der Taste Esc die Programmierung der Namen beenden (oder mit der Taste 23 des Bedienpultes). ZI de Bel Air 44850 LE CELLIER FRANKREICH stramatel@stramatel.com Tél. +33 (0)2 40 25 46 90 UD452MXX12X-123_E - Bedienpult 452M Alpha & Spieler.docx Seite 7...
Seite 8: Steuerungsmodus Des Bedienpultes (Funkgesteuerte Standard-Modelle)
Wählen Sie mit der auf dem Bildschirm angegebener Taste die gewünschte Funktionsart der Light Strips. In allen Fällen leuchtet die rote LED-Leuchte am Ende der Spielperioden. ZI de Bel Air 44850 LE CELLIER FRANKREICH stramatel@stramatel.com Tél. +33 (0)2 40 25 46 90 UD452MXX12X-123_E - Bedienpult 452M Alpha & Spieler.docx...
Seite 9: Uhrzeit Der Anzeigetafel
Sekunden die gespeicherte Konfiguration an. Ändern Sie die Konfiguration mit Taste 0 oder bestätigen Sie die vorgegebene Konfiguration mit Taste 9. ZI de Bel Air 44850 LE CELLIER FRANKREICH stramatel@stramatel.com Tél. +33 (0)2 40 25 46 90 UD452MXX12X-123_E - Bedienpult 452M Alpha & Spieler.docx...
Seite 10: Programmierung
Falls die Spielzeit zu spät gestoppt wurde und die Pausenzeit schon läuft, ist es möglich, mit gleichzeitigem Drücken der Tasten 16 und 18 zurück zum Ende der Spielperiode zu kommen. ZI de Bel Air 44850 LE CELLIER FRANKREICH stramatel@stramatel.com Tél. +33 (0)2 40 25 46 90 UD452MXX12X-123_E - Bedienpult 452M Alpha & Spieler.docx...
Seite 11 Zum Starten eines neuen Spieles mit anderen Parametern, drücken Sie gleichzeitig die Tasten 16 und 15, danach die Taste 27. ZI de Bel Air 44850 LE CELLIER FRANKREICH stramatel@stramatel.com Tél. +33 (0)2 40 25 46 90 UD452MXX12X-123_E - Bedienpult 452M Alpha & Spieler.docx...
Seite 12 Taste 20, +10Sek mit Taste 22, +1Min mit Taste 24.  Mit Taste 18 bestätigen. ZI de Bel Air 44850 LE CELLIER FRANKREICH stramatel@stramatel.com Tél. +33 (0)2 40 25 46 90 UD452MXX12X-123_E - Bedienpult 452M Alpha & Spieler.docx Seite 12...
Seite 13: Auszeiten
Zum Starten eines neuen Spieles mit anderen Parametern, drücken Sie gleichzeitig die Tasten 16 und 15, danach die Taste 27. ZI de Bel Air 44850 LE CELLIER FRANKREICH stramatel@stramatel.com Tél. +33 (0)2 40 25 46 90 UD452MXX12X-123_E - Bedienpult 452M Alpha & Spieler.docx...
Seite 14 "Golden Satz" in 15 Gewinnpunkten einzustellen. Drücken Sie Taste 28 und dann Taste 9. Der "Goldene Satz" kann nun anfangen. ZI de Bel Air 44850 LE CELLIER FRANKREICH stramatel@stramatel.com Tél. +33 (0)2 40 25 46 90 UD452MXX12X-123_E - Bedienpult 452M Alpha & Spieler.docx...
Seite 15: Auszeiten (Standard)
Zum Starten eines neuen Spieles mit anderen Parametern, drücken Sie gleichzeitig die Tasten 16 und 15, danach die Taste 27. ZI de Bel Air 44850 LE CELLIER FRANKREICH stramatel@stramatel.com Tél. +33 (0)2 40 25 46 90 UD452MXX12X-123_E - Bedienpult 452M Alpha & Spieler.docx...
Seite 16 Punkte, Spiele und Sätze werden automatisch korrigiert. Korrektur der Anzahl Punkte: durch gleichzeitiges Drücken der Tasten 16 und 10 bzw. 26. ZI de Bel Air 44850 LE CELLIER FRANKREICH stramatel@stramatel.com Tél. +33 (0)2 40 25 46 90 UD452MXX12X-123_E - Bedienpult 452M Alpha & Spieler.docx...
Seite 17: Anzeigeseite Der Mannschaften Und Der Spielergebnisse
Zum Starten eines neuen Spieles mit anderen Parametern, drücken Sie gleichzeitig die Tasten 16 und 15, danach die Taste 27. ZI de Bel Air 44850 LE CELLIER FRANKREICH stramatel@stramatel.com Tél. +33 (0)2 40 25 46 90 UD452MXX12X-123_E - Bedienpult 452M Alpha & Spieler.docx...
Seite 18 Die eventuellen Eingabefehler mit Taste 13 korrigieren (bis zu den letzten 3 Eingaben). Die Anzahl Punkte und Sätze werden automatisch korrigiert. ZI de Bel Air 44850 LE CELLIER FRANKREICH stramatel@stramatel.com Tél. +33 (0)2 40 25 46 90 UD452MXX12X-123_E - Bedienpult 452M Alpha & Spieler.docx...
Seite 19 Zum Starten eines neuen Spieles mit anderen Parametern, drücken Sie gleichzeitig die Tasten 16 und 15, danach die Taste 27. ZI de Bel Air 44850 LE CELLIER FRANKREICH stramatel@stramatel.com Tél. +33 (0)2 40 25 46 90 UD452MXX12X-123_E - Bedienpult 452M Alpha & Spieler.docx...
Seite 20 Die eventuellen Eingabefehler mit Taste 13 korrigieren (bis zu den letzten 3 Eingaben). Die Anzahl Punkte und Sätze werden automatisch korrigiert. ZI de Bel Air 44850 LE CELLIER FRANKREICH stramatel@stramatel.com Tél. +33 (0)2 40 25 46 90 UD452MXX12X-123_E - Bedienpult 452M Alpha & Spieler.docx...
Seite 21 Zum Starten eines neuen Spieles mit anderen Parametern, drücken Sie gleichzeitig die Tasten 16 und 15, danach die Taste 27. ZI de Bel Air 44850 LE CELLIER FRANKREICH stramatel@stramatel.com Tél. +33 (0)2 40 25 46 90 UD452MXX12X-123_E - Bedienpult 452M Alpha & Spieler.docx...
Seite 22 Taste 20, +10Sek mit Taste 22, +1Min mit Taste 24.  Mit Taste 18 bestätigen. ZI de Bel Air 44850 LE CELLIER FRANKREICH stramatel@stramatel.com Tél. +33 (0)2 40 25 46 90 UD452MXX12X-123_E - Bedienpult 452M Alpha & Spieler.docx Seite 22...
Seite 23 Zum Starten eines neuen Spieles mit anderen Parametern, drücken Sie gleichzeitig die Tasten 16 und 15, danach die Taste 27. ZI de Bel Air 44850 LE CELLIER FRANKREICH stramatel@stramatel.com Tél. +33 (0)2 40 25 46 90 UD452MXX12X-123_E - Bedienpult 452M Alpha & Spieler.docx...
Seite 24 Taste 20, +10Sek mit Taste 22, +1Min mit Taste 24.  Mit Taste 18 bestätigen. ZI de Bel Air 44850 LE CELLIER FRANKREICH stramatel@stramatel.com Tél. +33 (0)2 40 25 46 90 UD452MXX12X-123_E - Bedienpult 452M Alpha & Spieler.docx Seite 24...
Seite 25 Zum Starten eines neuen Spieles mit anderen Parametern, drücken Sie gleichzeitig die Tasten 16 und 15, danach die Taste 27. ZI de Bel Air 44850 LE CELLIER FRANKREICH stramatel@stramatel.com Tél. +33 (0)2 40 25 46 90 UD452MXX12X-123_E - Bedienpult 452M Alpha & Spieler.docx...
Seite 26 Taste 20, +10Sek mit Taste 22, +1Min mit Taste 24.  Mit Taste 18 bestätigen. ZI de Bel Air 44850 LE CELLIER FRANKREICH stramatel@stramatel.com Tél. +33 (0)2 40 25 46 90 UD452MXX12X-123_E - Bedienpult 452M Alpha & Spieler.docx Seite 26...
Seite 27 Zum Starten eines neuen Spieles mit anderen Parametern, drücken Sie gleichzeitig die Tasten 16 und 15, danach die Taste 27. ZI de Bel Air 44850 LE CELLIER FRANKREICH stramatel@stramatel.com Tél. +33 (0)2 40 25 46 90 UD452MXX12X-123_E - Bedienpult 452M Alpha & Spieler.docx...
Seite 28 Taste 20, +10Sek mit Taste 22, +1Min mit Taste 24.  Mit Taste 18 bestätigen. ZI de Bel Air 44850 LE CELLIER FRANKREICH stramatel@stramatel.com Tél. +33 (0)2 40 25 46 90 UD452MXX12X-123_E - Bedienpult 452M Alpha & Spieler.docx Seite 28...
Seite 29 Zum Starten eines neuen Spieles mit anderen Parametern, drücken Sie gleichzeitig die Tasten 16 und 15, danach die Taste 27. ZI de Bel Air 44850 LE CELLIER FRANKREICH stramatel@stramatel.com Tél. +33 (0)2 40 25 46 90 UD452MXX12X-123_E - Bedienpult 452M Alpha & Spieler.docx...
Seite 30 Taste 20, +10Sek mit Taste 22, +1Min mit Taste 24.  Mit Taste 18 bestätigen. ZI de Bel Air 44850 LE CELLIER FRANKREICH stramatel@stramatel.com Tél. +33 (0)2 40 25 46 90 UD452MXX12X-123_E - Bedienpult 452M Alpha & Spieler.docx Seite 30...
Seite 31 Zum Starten eines neuen Spieles mit anderen Parametern, drücken Sie gleichzeitig die Tasten 16 und 15, danach die Taste 27. ZI de Bel Air 44850 LE CELLIER FRANKREICH stramatel@stramatel.com Tél. +33 (0)2 40 25 46 90 UD452MXX12X-123_E - Bedienpult 452M Alpha & Spieler.docx...
Seite 32 Taste 20, +10Sek mit Taste 22, +1Min mit Taste 24.  Mit Taste 18 bestätigen. ZI de Bel Air 44850 LE CELLIER FRANKREICH stramatel@stramatel.com Tél. +33 (0)2 40 25 46 90 UD452MXX12X-123_E - Bedienpult 452M Alpha & Spieler.docx Seite 32...
Seite 33 Zum Starten eines neuen Spieles mit anderen Parametern, drücken Sie gleichzeitig die Tasten 16 und 15, danach die Taste 27. ZI de Bel Air 44850 LE CELLIER FRANKREICH stramatel@stramatel.com Tél. +33 (0)2 40 25 46 90 UD452MXX12X-123_E - Bedienpult 452M Alpha & Spieler.docx...
Seite 34: Zeitmessung
Taste 20, +10Sek mit Taste 22, +1Min mit Taste 24.  Mit Taste 18 bestätigen. ZI de Bel Air 44850 LE CELLIER FRANKREICH stramatel@stramatel.com Tél. +33 (0)2 40 25 46 90 UD452MXX12X-123_E - Bedienpult 452M Alpha & Spieler.docx Seite 34...
Seite 35 Zum Starten eines neuen Kampfes mit anderen Parametern, drücken Sie gleichzeitig die Tasten 16 und 15, danach die Taste 27. ZI de Bel Air 44850 LE CELLIER FRANKREICH stramatel@stramatel.com Tél. +33 (0)2 40 25 46 90 UD452MXX12X-123_E - Bedienpult 452M Alpha & Spieler.docx...
Seite 36: Am Ende Der Zeitmessung
Zum Starten einer neuen Zeitmessung mit anderen Parametern, drücken Sie die Taste 28, danach die Taste 27. ZI de Bel Air 44850 LE CELLIER FRANKREICH stramatel@stramatel.com Tél. +33 (0)2 40 25 46 90 UD452MXX12X-123_E - Bedienpult 452M Alpha & Spieler.docx...
Seite 37: Am Ende Des Training
Zum Starten eines neuen Training, drücken Sie die Taste 28. Zum Starten eines neuen Training mit anderen Parametern, drücken Sie die Taste 28, danach die Taste ZI de Bel Air 44850 LE CELLIER FRANKREICH stramatel@stramatel.com Tél. +33 (0)2 40 25 46 90 UD452MXX12X-123_E - Bedienpult 452M Alpha & Spieler.docx...
Seite 38 Korrektur: 1 Punkt durch gleichzeitiges Drücken der Tasten 16 und 10 bzw. 26 rückwärts zählen. Stellen Sie die Punkte auf Null durch gleichzeitiges Drücken der Tasten 15 und 10 bzw. 26. ZI de Bel Air 44850 LE CELLIER FRANKREICH stramatel@stramatel.com Tél. +33 (0)2 40 25 46 90 UD452MXX12X-123_E - Bedienpult 452M Alpha & Spieler.docx...
Seite 39 Zum Starten eines neuen Spieles mit anderen Parametern, drücken Sie gleichzeitig die Tasten 16 und 15, danach die Taste 27. ZI de Bel Air 44850 LE CELLIER FRANKREICH stramatel@stramatel.com Tél. +33 (0)2 40 25 46 90 UD452MXX12X-123_E - Bedienpult 452M Alpha & Spieler.docx...
Seite 40 Die eventuellen Eingabefehler mit Taste 13 korrigieren (bis zu den letzten 3 Eingaben). Die Anzahl Punkte und Sätze werden automatisch korrigiert. ZI de Bel Air 44850 LE CELLIER FRANKREICH stramatel@stramatel.com Tél. +33 (0)2 40 25 46 90 UD452MXX12X-123_E - Bedienpult 452M Alpha & Spieler.docx...
Seite 41 Zum Starten eines neuen Spieles mit anderen Parametern, drücken Sie gleichzeitig die Tasten 16 und 15, danach die Taste 27. ZI de Bel Air 44850 LE CELLIER FRANKREICH stramatel@stramatel.com Tél. +33 (0)2 40 25 46 90 UD452MXX12X-123_E - Bedienpult 452M Alpha & Spieler.docx...
Seite 42 NOTIZEN ZI de Bel Air 44850 LE CELLIER FRANKREICH stramatel@stramatel.com Tél. +33 (0)2 40 25 46 90 UD452MXX12X-123_E - Bedienpult 452M Alpha & Spieler.docx Seite 42...
Seite 43 NOTIZEN ZI de Bel Air 44850 LE CELLIER FRANKREICH stramatel@stramatel.com Tél. +33 (0)2 40 25 46 90 UD452MXX12X-123_E - Bedienpult 452M Alpha & Spieler.docx Seite 43...
Seite 44 ZI de Bel Air 44850 LE CELLIER FRANKREICH  : +33 (0)2 40 25 46 90 Fax : +33 (0)2 40 25 30 63  stramatel@stramatel.com www.stramatel.com...
Seite 45 Models with programmable numbers and names of the players Models with individual fouls Models with or without individual points Non-binding pictures ZI de Bel Air 44850 LE CELLIER FRANCE stramatel@stramatel.com Tél. +33 (0)2 40 25 46 90 UAXBF20MXX12X-123_H - Control console 452M alpha & players Page 1...
Seite 46: Inhaltsverzeichnis
 "Free" mode – "Periods" mode 34-35  "Free" mode – "Sets" mode 36-37 ZI de Bel Air 44850 LE CELLIER FRANCE stramatel@stramatel.com Tél. +33 (0)2 40 25 46 90 UAXBF20MXX12X-123_H - Control console 452M alpha & players Page 2...
Seite 47: Scope Of Delivery
The control console should remain in recharge permanently whilst not in use (Slow charging system does not deteriorate the batteries). Use only the power supply supplied by STRAMATEL. ZI de Bel Air 44850 LE CELLIER FRANCE stramatel@stramatel.com...
Seite 48: Functions Of The Main Control Console
Inversion of the timer display on the control console / Inversion of the scores (racket sports) Validation of the programmed parameters Back to parameter programming ZI de Bel Air 44850 LE CELLIER FRANCE stramatel@stramatel.com Tél. +33 (0)2 40 25 46 90 UAXBF20MXX12X-123_H - Control console 452M alpha & players Page 4...
Seite 49: Functions Of Separate Timer Control Console
Start or stop of time-out timer Start / stop of game timer, rest timer, extra-time timer Horn ZI de Bel Air 44850 LE CELLIER FRANCE stramatel@stramatel.com Tél. +33 (0)2 40 25 46 90 UAXBF20MXX12X-123_H - Control console 452M alpha & players Page 5...
Seite 50: Set-Up And Programming
Set-up Make sure the scoreboard is powered. Connect all the control consoles and the USB-keyboard to each other (the control consoles can be connected in any order). To use the "Stramatel Multisport" application for Android : download the application on Google Play, and connect the smartphone or the tablet in place of the USB-Keyboard.
Seite 51: Programme The Team Names, The Number And The Name Of The Players
Programme the team names, the number and the name of the players The name of the teams, the number and the name of the players can be programmed either with the USB-keyboard supplied, or with a smartphone or a tablet using the "Stramatel Multisport" Android application.
Seite 52: Various Configurations
In all cases, the red led strips light up to indicate the end of the game periods. ZI de Bel Air 44850 LE CELLIER FRANCE stramatel@stramatel.com Tél. +33 (0)2 40 25 46 90 UAXBF20MXX12X-123_H - Control console 452M alpha & players...
Seite 53: Basketball - Operating Mode (Fiba2020, Red Square)
Change the configuration with key 0 or play with the stored configuration with key 9. ZI de Bel Air 44850 LE CELLIER FRANCE stramatel@stramatel.com Tél. +33 (0)2 40 25 46 90 UAXBF20MXX12X-123_H - Control console 452M alpha & players...
Seite 54: Basketball
16 and 18 simultaneously. ZI de Bel Air 44850 LE CELLIER FRANCE stramatel@stramatel.com Tél. +33 (0)2 40 25 46 90 UAXBF20MXX12X-123_H - Control console 452M alpha & players...
Seite 55 Load a different type of match configuration: press keys 16 and 15 simultaneously, then enter in programming mode with key 27. ZI de Bel Air 44850 LE CELLIER FRANCE stramatel@stramatel.com Tél. +33 (0)2 40 25 46 90 UAXBF20MXX12X-123_H - Control console 452M alpha & players...
Seite 56: Handball
-1min with key 12, -10s with key 14, - 1s with key 16, +1s with key 20, +10s with key 22, +1min with key 24. Enter with key 18. ZI de Bel Air 44850 LE CELLIER FRANCE stramatel@stramatel.com Tél. +33 (0)2 40 25 46 90 UAXBF20MXX12X-123_H - Control console 452M alpha & players...
Seite 57 Load a different type of match configuration: press keys 16 and 15 simultaneously, then enter in programming mode with key 27. ZI de Bel Air 44850 LE CELLIER FRANCE stramatel@stramatel.com Tél. +33 (0)2 40 25 46 90 UAXBF20MXX12X-123_H - Control console 452M alpha & players...
Seite 58: Volleyball
Golden set in 15 winning points. Press key 28, then key 9. The Golden set can start. ZI de Bel Air 44850 LE CELLIER FRANCE stramatel@stramatel.com Tél. +33 (0)2 40 25 46 90 UAXBF20MXX12X-123_H - Control console 452M alpha & players...
Seite 59 Load a different type of match configuration: press keys 16 and 15 simultaneously, then enter in programming mode with key 27. ZI de Bel Air 44850 LE CELLIER FRANCE stramatel@stramatel.com Tél. +33 (0)2 40 25 46 90 UAXBF20MXX12X-123_H - Control console 452M alpha & players...
Seite 60: Tennis
Correct (only) the points by pressing keys 16 and 10 or 26 simultaneously. ZI de Bel Air 44850 LE CELLIER FRANCE stramatel@stramatel.com Tél. +33 (0)2 40 25 46 90 UAXBF20MXX12X-123_H - Control console 452M alpha & players...
Seite 61 Load a different type of match configuration: press keys 16 and 15 simultaneously, then enter in programming mode with key 27. ZI de Bel Air 44850 LE CELLIER FRANCE stramatel@stramatel.com Tél. +33 (0)2 40 25 46 90 UAXBF20MXX12X-123_H - Control console 452M alpha & players...
Seite 62: Table Tennis
It is possible to come back to the last operation with key 13 (the last 3 operations can be cancelled). The number of points and sets can be automatically corrected. ZI de Bel Air 44850 LE CELLIER FRANCE stramatel@stramatel.com Tél. +33 (0)2 40 25 46 90 UAXBF20MXX12X-123_H - Control console 452M alpha & players...
Seite 63 Load a different type of match configuration: press keys 16 and 15 simultaneously, then enter in programming mode with key 27. ZI de Bel Air 44850 LE CELLIER FRANCE stramatel@stramatel.com Tél. +33 (0)2 40 25 46 90 UAXBF20MXX12X-123_H - Control console 452M alpha & players...
Seite 64: Badminton
It is possible to come back to the last operation with key 13 (the last 3 operations can be cancelled). The number of points and sets can be automatically corrected. ZI de Bel Air 44850 LE CELLIER FRANCE stramatel@stramatel.com Tél. +33 (0)2 40 25 46 90 UAXBF20MXX12X-123_H - Control console 452M alpha & players...
Seite 65 Load a different type of match configuration: press keys 16 and 15 simultaneously, then enter in programming mode with key 27. ZI de Bel Air 44850 LE CELLIER FRANCE stramatel@stramatel.com Tél. +33 (0)2 40 25 46 90 UAXBF20MXX12X-123_H - Control console 452M alpha & players...
Seite 66: Rink-Hockey
-1min with key 12, -10s with key 14, - 1s with key 16, +1s with key 20, +10s with key 22, +1min with key 24. Enter with key 18. ZI de Bel Air 44850 LE CELLIER FRANCE stramatel@stramatel.com Tél. +33 (0)2 40 25 46 90 UAXBF20MXX12X-123_H - Control console 452M alpha & players...
Seite 67 Load a different type of match configuration: press keys 16 and 15 simultaneously, then enter in programming mode with key 27. ZI de Bel Air 44850 LE CELLIER FRANCE stramatel@stramatel.com Tél. +33 (0)2 40 25 46 90 UAXBF20MXX12X-123_H - Control console 452M alpha & players...
Seite 68: Inline-Hockey
-1min with key 12, -10s with key 14, - 1s with key 16, +1s with key 20, +10s with key 22, +1min with key 24. Enter with key 18. ZI de Bel Air 44850 LE CELLIER FRANCE stramatel@stramatel.com Tél. +33 (0)2 40 25 46 90 UAXBF20MXX12X-123_H - Control console 452M alpha & players...
Seite 69 Load a different type of match configuration: press keys 16 and 15 simultaneously, then enter in programming mode with key 27. ZI de Bel Air 44850 LE CELLIER FRANCE stramatel@stramatel.com Tél. +33 (0)2 40 25 46 90 UAXBF20MXX12X-123_H - Control console 452M alpha & players...
Seite 70: Ice-Hockey
-1min with key 12, -10s with key 14, - 1s with key 16, +1s with key 20, +10s with key 22, +1min with key 24. Enter with key 18. ZI de Bel Air 44850 LE CELLIER FRANCE stramatel@stramatel.com Tél. +33 (0)2 40 25 46 90 UAXBF20MXX12X-123_H - Control console 452M alpha & players...
Seite 71 Load a different type of match configuration: press keys 16 and 15 simultaneously, then enter in programming mode with key 27. ZI de Bel Air 44850 LE CELLIER FRANCE stramatel@stramatel.com Tél. +33 (0)2 40 25 46 90 UAXBF20MXX12X-123_H - Control console 452M alpha & players...
Seite 72: Uni-Hockey / Floorball
-1min with key 12, -10s with key 14, - 1s with key 16, +1s with key 20, +10s with key 22, +1min with key 24. Enter with key 18. ZI de Bel Air 44850 LE CELLIER FRANCE stramatel@stramatel.com Tél. +33 (0)2 40 25 46 90 UAXBF20MXX12X-123_H - Control console 452M alpha & players...
Seite 73 Load a different type of match configuration: press keys 16 and 15 simultaneously, then enter in programming mode with key 27. ZI de Bel Air 44850 LE CELLIER FRANCE stramatel@stramatel.com Tél. +33 (0)2 40 25 46 90 UAXBF20MXX12X-123_H - Control console 452M alpha & players...
Seite 74: Soccer / Futsal
-1min with key 12, -10s with key 14, - 1s with key 16, +1s with key 20, +10s with key 22, +1min with key 24.  enter with key 18. ZI de Bel Air 44850 LE CELLIER FRANCE stramatel@stramatel.com Tél. +33 (0)2 40 25 46 90 UAXBF20MXX12X-123_H - Control console 452M alpha & players Page 30...
Seite 75 Load a different type of match configuration: press keys 16 and 15 simultaneously, then enter in programming mode with key 27. ZI de Bel Air 44850 LE CELLIER FRANCE stramatel@stramatel.com Tél. +33 (0)2 40 25 46 90 UAXBF20MXX12X-123_H - Control console 452M alpha & players...
Seite 76: Boxing
-1min with key 12, -10s with key 14, - 1s with key 16, +1s with key 20, +10s with key 22, +1min with key 24.  enter with key 18. ZI de Bel Air 44850 LE CELLIER FRANCE stramatel@stramatel.com Tél. +33 (0)2 40 25 46 90 UAXBF20MXX12X-123_H - Control console 452M alpha & players Page 32...
Seite 77 Load a different type of fight configuration: press keys 16 and 15 simultaneously, then enter in programming mode with key 27. ZI de Bel Air 44850 LE CELLIER FRANCE stramatel@stramatel.com Tél. +33 (0)2 40 25 46 90 UAXBF20MXX12X-123_H - Control console 452M alpha & players...
Seite 78: Free" Mode - "Periods" Mode
Deduct 1 point by pressing keys 16 and 10 or 26 simultaneously. Reset the score (back to 0) by pressing keys 15 and 10 or 26 simultaneously. ZI de Bel Air 44850 LE CELLIER FRANCE stramatel@stramatel.com Tél. +33 (0)2 40 25 46 90 UAXBF20MXX12X-123_H - Control console 452M alpha & players...
Seite 79: Penalty Timers - In Count-Down Mode
Load a different type of match configuration: press keys 16 and 15 simultaneously, then enter in programming mode with key 27. ZI de Bel Air 44850 LE CELLIER FRANCE stramatel@stramatel.com Tél. +33 (0)2 40 25 46 90 UAXBF20MXX12X-123_H - Control console 452M alpha & players...
Seite 80: Free" Mode - "Sets" Mode
It is possible to come back to the last operation with key 13 (the last 3 operations can be cancelled). The number of points and sets can be automatically corrected. ZI de Bel Air 44850 LE CELLIER FRANCE stramatel@stramatel.com Tél. +33 (0)2 40 25 46 90 UAXBF20MXX12X-123_H - Control console 452M alpha & players...
Seite 81 Load a different type of match configuration: press keys 16 and 15 simultaneously, then enter in programming mode with key 27. ZI de Bel Air 44850 LE CELLIER FRANCE stramatel@stramatel.com Tél. +33 (0)2 40 25 46 90 UAXBF20MXX12X-123_H - Control console 452M alpha & players...
Seite 82 NOTES ZI de Bel Air 44850 LE CELLIER FRANCE stramatel@stramatel.com Tél. +33 (0)2 40 25 46 90 UAXBF20MXX12X-123_H - Control console 452M alpha & players Page 38...
Seite 83 NOTES ZI de Bel Air 44850 LE CELLIER FRANCE stramatel@stramatel.com Tél. +33 (0)2 40 25 46 90 UAXBF20MXX12X-123_H - Control console 452M alpha & players Page 39...
Seite 84 ZI de Bel Air 44850 LE CELLIER FRANCE  : +33 (0)2 40 25 46 90 Fax: +33 (0)2 40 25 30 63  stramatel@stramatel.com www.stramatel.com *FIBA APPROVED EQUIPMENT: STRAMATEL offers a range of FIBA (International Basketball Federation) approved products.
Seite 85 Modèles avec fautes individuelles Modèles avec ou sans scores individuels Images et photos non contractuelles ZI de Bel Air 44850 LE CELLIER FRANCE stramatel@stramatel.com Tél. +33 (0)2 40 25 46 90 UFXBF20MXX12X-123_H - Pupitre 452M alpha & joueurs Page 1...
Seite 86 32-33  Sport libre – Mode "Périodes" 34-35  Sport libre – Mode "Sets" 36-37 ZI de Bel Air 44850 LE CELLIER FRANCE stramatel@stramatel.com Tél. +33 (0)2 40 25 46 90 UFXBF20MXX12X-123_H - Pupitre 452M alpha & joueurs Page 2...
Seite 87: Les Différents Éléments Fournis
Laisser le pupitre en charge en permanence hors utilisation (le système de charge lente ne détériore pas les batteries). Utiliser uniquement l’alimentation fournie par STRAMATEL. ZI de Bel Air 44850 LE CELLIER FRANCE stramatel@stramatel.com Tél. +33 (0)2 40 25 46 90 UFXBF20MXX12X-123_H - Pupitre 452M alpha & joueurs...
Seite 88: Fonctions Des Touches Du Pupitre Principal
Inversion de l'affichage du chronomètre sur le pupitre / Inversion des scores (sports de raquettes) Validation des paramètres programmés Retour à la programmation des paramètres ZI de Bel Air 44850 LE CELLIER FRANCE stramatel@stramatel.com Tél. +33 (0)2 40 25 46 90 UFXBF20MXX12X-123_H - Pupitre 452M alpha & joueurs Page 4...
Seite 89: Fonctions Des Touches Du Pupitre Chronomètre Déporté
Lancement ou arrêt du chronomètre de temps-mort Lancement ou arrêt du chronomètre de jeu, de repos, de prolongation Avertisseur sonore ZI de Bel Air 44850 LE CELLIER FRANCE stramatel@stramatel.com Tél. +33 (0)2 40 25 46 90 UFXBF20MXX12X-123_H - Pupitre 452M alpha & joueurs Page 5...
Seite 90: Mise En Service - Programmation
Programmer un nom de sauvegarde (14 caractères maximum) en mode SMS (voir "Programmation en mode SMS" page suivante). Valider le nom de la sauvegarde avec la touche 23. ZI de Bel Air 44850 LE CELLIER FRANCE stramatel@stramatel.com Tél. +33 (0)2 40 25 46 90 UFXBF20MXX12X-123_H - Pupitre 452M alpha & joueurs...
Seite 91: Programmation Des Noms Des Équipes, Des Numéros Et Des Noms Des Joueurs
Sortir de la programmation avec la touche Esc (ou en appuyant sur la touche 23 du pupitre). ZI de Bel Air 44850 LE CELLIER FRANCE stramatel@stramatel.com Tél. +33 (0)2 40 25 46 90 UFXBF20MXX12X-123_H - Pupitre 452M alpha & joueurs...
Seite 92: Configurations Diverses
Dans tous les cas, l'entourage lumineux rouge s'allume pour indiquer la fin des périodes de jeu. ZI de Bel Air 44850 LE CELLIER FRANCE stramatel@stramatel.com Tél. +33 (0)2 40 25 46 90 UFXBF20MXX12X-123_H - Pupitre 452M alpha & joueurs...
Seite 93: Basket-Ball - Mode De Fonctionnement (Fiba2020, Carré Rouge)
Modifier la configuration du sport avec la touche 0 ou jouer avec la configuration proposée avec la touche 9. ZI de Bel Air 44850 LE CELLIER FRANCE stramatel@stramatel.com Tél. +33 (0)2 40 25 46 90 UFXBF20MXX12X-123_H - Pupitre 452M alpha & joueurs...
Seite 94: Basket-Ball
Le chronomètre de jeu n'a pas été arrêté assez vite à la fin de la période ? : revenir au temps de jeu en appuyant simultanément sur 16 et sur 18. ZI de Bel Air 44850 LE CELLIER FRANCE stramatel@stramatel.com Tél. +33 (0)2 40 25 46 90 UFXBF20MXX12X-123_H - Pupitre 452M alpha & joueurs...
Seite 95: Avertisseur Sonore
Charger un nouveau match de type différent : appuyer simultanément sur 16 et sur 15, puis entrer en mode programmation avec la touche 27. ZI de Bel Air 44850 LE CELLIER FRANCE stramatel@stramatel.com Tél. +33 (0)2 40 25 46 90 UFXBF20MXX12X-123_H - Pupitre 452M alpha & joueurs...
Seite 96: Handball
: -1min avec 12, -10s avec 14, - 1s avec 16, +1s avec 20, +10s avec 22, +1min avec 24.  valider avec la touche 18. ZI de Bel Air 44850 LE CELLIER FRANCE stramatel@stramatel.com Tél. +33 (0)2 40 25 46 90 UFXBF20MXX12X-123_H - Pupitre 452M alpha & joueurs Page 12...
Seite 97 Charger un nouveau match de type différent : appuyer simultanément sur 16 et sur 15, puis entrer en mode programmation avec la touche 27. ZI de Bel Air 44850 LE CELLIER FRANCE stramatel@stramatel.com Tél. +33 (0)2 40 25 46 90 UFXBF20MXX12X-123_H - Pupitre 452M alpha & joueurs...
Seite 98: Volley-Ball
"Golden set" en 15 points gagnants. Appuyer sur la touche 28, puis sur la touche 9. Le Golden set peut commencer ZI de Bel Air 44850 LE CELLIER FRANCE stramatel@stramatel.com Tél. +33 (0)2 40 25 46 90 UFXBF20MXX12X-123_H - Pupitre 452M alpha & joueurs...
Seite 99 Charger un nouveau match de type différent : appuyer simultanément sur 16 et sur 15, puis entrer en mode programmation avec la touche 27. ZI de Bel Air 44850 LE CELLIER FRANCE stramatel@stramatel.com Tél. +33 (0)2 40 25 46 90 UFXBF20MXX12X-123_H - Pupitre 452M alpha & joueurs...
Seite 100: Tennis
Corriger (uniquement) le nombre de points en appuyant simultanément sur 16 et sur 10 ou 26. ZI de Bel Air 44850 LE CELLIER FRANCE stramatel@stramatel.com Tél. +33 (0)2 40 25 46 90 UFXBF20MXX12X-123_H - Pupitre 452M alpha & joueurs...
Seite 101: Affichage De L'horloge
Charger un nouveau match de type différent : appuyer simultanément sur 16 et sur 15, puis entrer en mode programmation avec la touche 27. ZI de Bel Air 44850 LE CELLIER FRANCE stramatel@stramatel.com Tél. +33 (0)2 40 25 46 90 UFXBF20MXX12X-123_H - Pupitre 452M alpha & joueurs...
Seite 102: Tennis De Table
être annulées). Le nombre de points et le nombre de sets se corrigent automatiquement. ZI de Bel Air 44850 LE CELLIER FRANCE stramatel@stramatel.com Tél. +33 (0)2 40 25 46 90 UFXBF20MXX12X-123_H - Pupitre 452M alpha & joueurs Page 18...
Seite 103 Charger un nouveau match de type différent : appuyer simultanément sur 16 et sur 15, puis entrer en mode programmation avec la touche 27. ZI de Bel Air 44850 LE CELLIER FRANCE stramatel@stramatel.com Tél. +33 (0)2 40 25 46 90 UFXBF20MXX12X-123_H - Pupitre 452M alpha & joueurs...
Seite 104: Badminton
être annulées). Le nombre de points et le nombre de sets se corrigent automatiquement. ZI de Bel Air 44850 LE CELLIER FRANCE stramatel@stramatel.com Tél. +33 (0)2 40 25 46 90 UFXBF20MXX12X-123_H - Pupitre 452M alpha & joueurs Page 20...
Seite 105 Charger un nouveau match de type différent : appuyer simultanément sur 16 et sur 15, puis entrer en mode programmation avec la touche 27. ZI de Bel Air 44850 LE CELLIER FRANCE stramatel@stramatel.com Tél. +33 (0)2 40 25 46 90 UFXBF20MXX12X-123_H - Pupitre 452M alpha & joueurs...
Seite 106: Rink Hockey
: -1min avec 12, -10s avec 14, - 1s avec 16, +1s avec 20, +10s avec 22, +1min avec 24. Valider avec la touche 18. ZI de Bel Air 44850 LE CELLIER FRANCE stramatel@stramatel.com Tél. +33 (0)2 40 25 46 90 UFXBF20MXX12X-123_H - Pupitre 452M alpha & joueurs...
Seite 107 Charger un nouveau match de type différent : appuyer simultanément sur 16 et sur 15, puis entrer en mode programmation avec la touche 27. ZI de Bel Air 44850 LE CELLIER FRANCE stramatel@stramatel.com Tél. +33 (0)2 40 25 46 90 UFXBF20MXX12X-123_H - Pupitre 452M alpha & joueurs...
Seite 108: Hockey In Line
: -1min avec 12, -10s avec 14, - 1s avec 16, +1s avec 20, +10s avec 22, +1min avec 24. Valider avec la touche 18. ZI de Bel Air 44850 LE CELLIER FRANCE stramatel@stramatel.com Tél. +33 (0)2 40 25 46 90 UFXBF20MXX12X-123_H - Pupitre 452M alpha & joueurs...
Seite 109 Charger un nouveau match de type différent : appuyer simultanément sur 16 et sur 15, puis entrer en mode programmation avec la touche 27. ZI de Bel Air 44850 LE CELLIER FRANCE stramatel@stramatel.com Tél. +33 (0)2 40 25 46 90 UFXBF20MXX12X-123_H - Pupitre 452M alpha & joueurs...
Seite 110: Hockey Sur Glace
: -1min avec 12, -10s avec 14, - 1s avec 16, +1s avec 20, +10s avec 22, +1min avec 24. Valider avec la touche 18. ZI de Bel Air 44850 LE CELLIER FRANCE stramatel@stramatel.com Tél. +33 (0)2 40 25 46 90 UFXBF20MXX12X-123_H - Pupitre 452M alpha & joueurs...
Seite 111 Charger un nouveau match de type différent : appuyer simultanément sur 16 et sur 15, puis entrer en mode programmation avec la touche 27. ZI de Bel Air 44850 LE CELLIER FRANCE stramatel@stramatel.com Tél. +33 (0)2 40 25 46 90 UFXBF20MXX12X-123_H - Pupitre 452M alpha & joueurs...
Seite 112: Unihockey / Floorball
: -1min avec 12, -10s avec 14, - 1s avec 16, +1s avec 20, +10s avec 22, +1min avec 24. Valider avec la touche 18. ZI de Bel Air 44850 LE CELLIER FRANCE stramatel@stramatel.com Tél. +33 (0)2 40 25 46 90 UFXBF20MXX12X-123_H - Pupitre 452M alpha & joueurs...
Seite 113 Charger un nouveau match de type différent : appuyer simultanément sur 16 et sur 15, puis entrer en mode programmation avec la touche 27. ZI de Bel Air 44850 LE CELLIER FRANCE stramatel@stramatel.com Tél. +33 (0)2 40 25 46 90 UFXBF20MXX12X-123_H - Pupitre 452M alpha & joueurs...
Seite 114: Football En Salle
: -1min avec 12, -10s avec 14, - 1s avec 16, +1s avec 20, +10s avec 22, +1min avec 24.  valider avec la touche 18. ZI de Bel Air 44850 LE CELLIER FRANCE stramatel@stramatel.com Tél. +33 (0)2 40 25 46 90 UFXBF20MXX12X-123_H - Pupitre 452M alpha & joueurs Page 30...
Seite 115 Charger un nouveau match de type différent : appuyer simultanément sur 16 et sur 15, puis entrer en mode programmation avec la touche 27. ZI de Bel Air 44850 LE CELLIER FRANCE stramatel@stramatel.com Tél. +33 (0)2 40 25 46 90 UFXBF20MXX12X-123_H - Pupitre 452M alpha & joueurs...
Seite 116: Boxe
: -1min avec 12, -10s avec 14, - 1s avec 16, +1s avec 20, +10s avec 22, +1min avec 24.  valider avec la touche 18. ZI de Bel Air 44850 LE CELLIER FRANCE stramatel@stramatel.com Tél. +33 (0)2 40 25 46 90 UFXBF20MXX12X-123_H - Pupitre 452M alpha & joueurs Page 32...
Seite 117: Avertissements
Charger un nouveau combat de type différent : appuyer simultanément sur 16 et sur 15, puis entrer en mode programmation avec la touche 27. ZI de Bel Air 44850 LE CELLIER FRANCE stramatel@stramatel.com Tél. +33 (0)2 40 25 46 90 UFXBF20MXX12X-123_H - Pupitre 452M alpha & joueurs...
Seite 118: Sport Libre - Mode "Périodes
Retirer 1 point en appuyant simultanément sur 16 et sur 10 ou 26. Remettre les scores à zéro en appuyant simultanément sur 15 et sur 10 ou 26. ZI de Bel Air 44850 LE CELLIER FRANCE stramatel@stramatel.com Tél. +33 (0)2 40 25 46 90 UFXBF20MXX12X-123_H - Pupitre 452M alpha & joueurs...
Seite 119 Charger un nouveau match de type différent : appuyer simultanément sur 16 et sur 15, puis entrer en mode programmation avec la touche 27. ZI de Bel Air 44850 LE CELLIER FRANCE stramatel@stramatel.com Tél. +33 (0)2 40 25 46 90 UFXBF20MXX12X-123_H - Pupitre 452M alpha & joueurs...
Seite 120: Sport Libre - Mode "Sets
être annulées). Le nombre de points et le nombre de sets se corrigent automatiquement. ZI de Bel Air 44850 LE CELLIER FRANCE stramatel@stramatel.com Tél. +33 (0)2 40 25 46 90 UFXBF20MXX12X-123_H - Pupitre 452M alpha & joueurs Page 36...
Seite 121 Charger un nouveau match de type différent : appuyer simultanément sur 16 et sur 15, puis entrer en mode programmation avec la touche 27. ZI de Bel Air 44850 LE CELLIER FRANCE stramatel@stramatel.com Tél. +33 (0)2 40 25 46 90 UFXBF20MXX12X-123_H - Pupitre 452M alpha & joueurs...
Seite 122 NOTES ZI de Bel Air 44850 LE CELLIER FRANCE stramatel@stramatel.com Tél. +33 (0)2 40 25 46 90 UFXBF20MXX12X-123_H - Pupitre 452M alpha & joueurs Page 38...
Seite 123 NOTES ZI de Bel Air 44850 LE CELLIER FRANCE stramatel@stramatel.com Tél. +33 (0)2 40 25 46 90 UFXBF20MXX12X-123_H - Pupitre 452M alpha & joueurs Page 39...
Seite 124 ZI de Bel Air 44850 LE CELLIER FRANCE  : +33 (0)2 40 25 46 90 Fax : +33 (0)2 40 25 30 63  stramatel@stramatel.com www.stramatel.com *FIBA APPROVED EQUIPMENT : STRAMATEL propose une gamme de produits approuvés FIBA (Fédération Internationale de Basketball).
