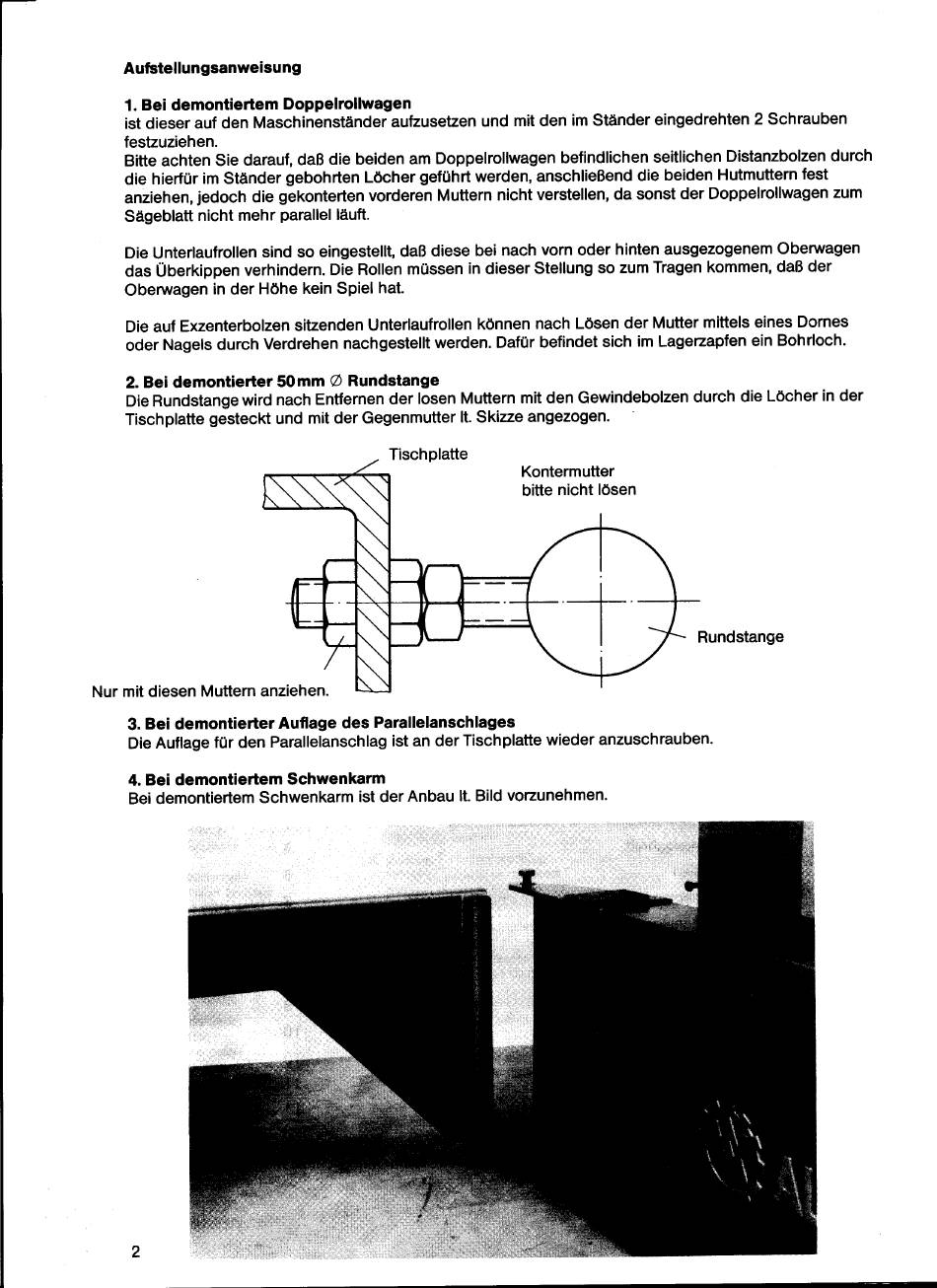

Aufstellungsanweisung

1. Bei demontiertem
ist dieser auf den Maschinenständer aufzusetzen und mit den im Ständer eingedrehten 2 Schrauben
festzuziehen.
BitteachtenSie darauf,daBdie beidenam Doppelrollwagen befindlichenseitlichenDistanzbolzen durch
die hierfür im Ständer gebohrten Löcher geführt werden, anschließend die beiden Hutmuttern fest
anziehen, j edoch die gekontertenvorderenMutternnicht verstellen,da sonstder Doppelrollwagen zum
Sägeblatt nicht mehr parallel läuft.
Die Unterlaufrollensind so eingestellt,daß diese bei nach vorn Oderhinten ausgezogenemOberwagen
dasÜberkippenverhindern.DieRollenmüssenin dieserStellungso zumTragenkommen, d aBder
Oberwagen in der Höhe kein Spiel hat.
Die auf Exzenterbolzen sitzenden Unterlaufrollen können nach Lösen der Mutter mittels eines Domes
OderNagelsdurch Verdrehennachgestelltwerden.Dafürbefindetsich im Lagerzapfen ein Bohrloch.
2. Bei demontierter
DieRundstange W ird nachEntfernen der losenMuttern mitdenGewindebolzen durchdieLöcherin der
Tischplatte gesteckt und mit der GegenmutterIt. Skizze angezogen.
Nur mit diesen Muttem anziehen.
3. Bei demontierter
DieAuflagefür den Parallelanschlag ist an der Tischplattewiederanzuschrauben.
4. Bei demontiertem
Bei demontiertem Schwenkarm ist der Anbau It. Bild vorzunehmen.
2
Doppelrollwagen
50mm Ø Rundstange
Tischplatte
Auflage des Parallelanschlages
Schwenkarm
Kontermutter
bitte nicht lösen
Rundstange
