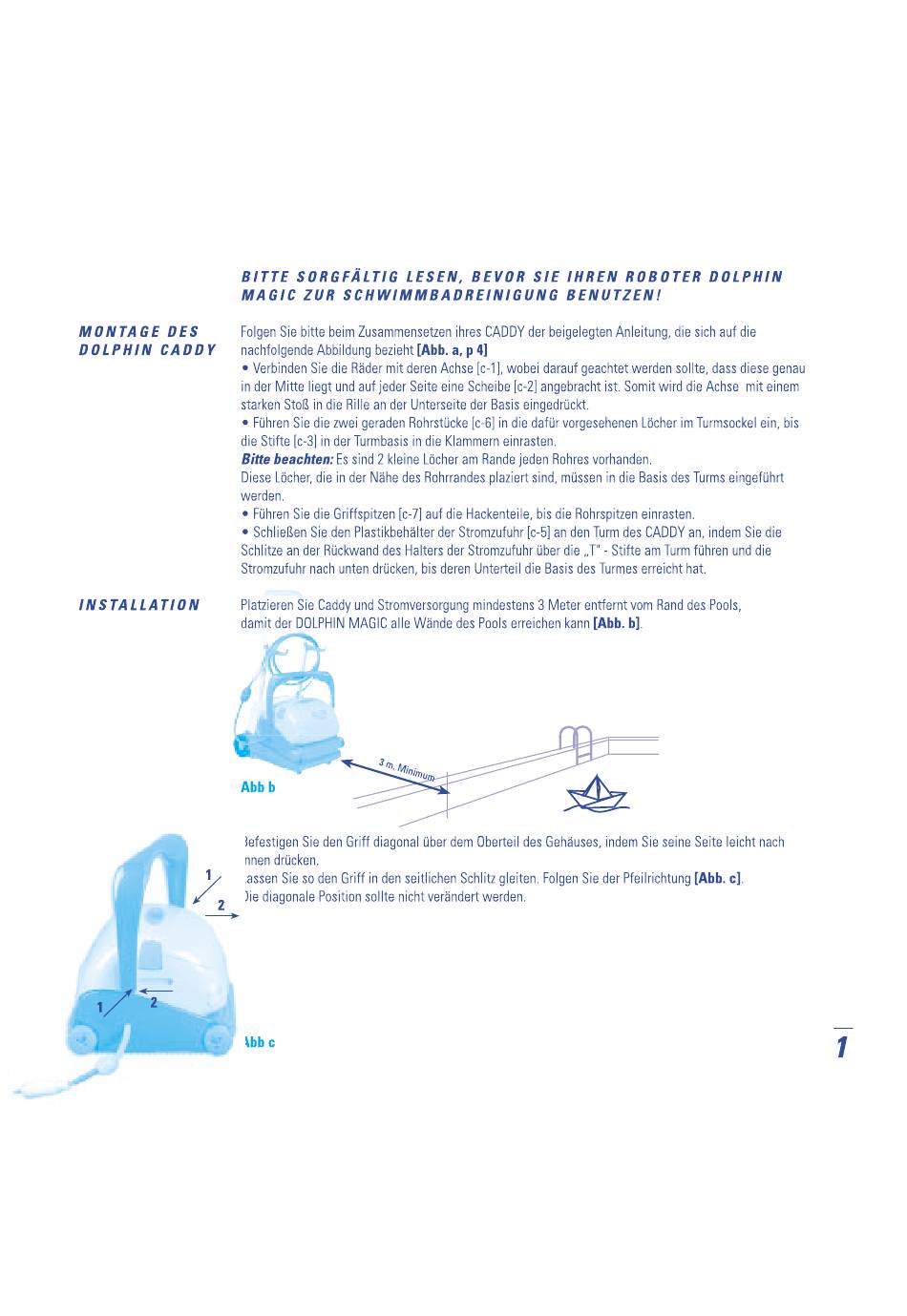

Dolphin MAGIC Kurzanleitung

Schwimmbadbau24
BITTE
MAGIC
MONTAGE DES FolgenSie bitte beimZusammensetzen i hresCADDY der beigelegten Anleitung,die sichauf die
nachfolgende Abbildungbezieht[Abb. a, p 4]
DOLPHIN CADDY
• Verbinden Sie die Rädermit derenAchse[c-1],wobeidaraufgeachtetwerdensollte,dassdiesegenau
in der Mitte liegt undauf jederSeiteeine Scheibe[c-2]angebracht i st SomitWirddie Achse mit einem
starkenStoßin die Rillean der Unterseite der Basiseingedrückt.
• Führen Siedie zwei geradenRohrstücke [c-6]in die dafürvorgesehenen Löcherim Turmsockel ein, bis
die Stifte [c-3] in der Turmbasisin die Klammerneinrasten
Bitte beachten: Essind 2 kleine Löcheram Randejeden Rohresvorhanden
DieseLöcher, d ie in der NähedesRohrrandes p laziertSind,müssenin die BasisdesTurmseingeführt
werden
• Führen Siedie Griffspitzen [c-7]auf die Hackenteile, b is die Rohrspitzen einrasten
• Schließen Sie den Plastikbehälter der Stromzufuhr [c-5] an den Turmdes CADDYan, indem Sie die
Schlitze an der Rückwanddes Halters der Stromzufuhr über die „T" - Stifte am Turmführen und die
Stromzufuhr nach unten drücken, bis deren Unterteil die Basisdes Turmeserreicht hat.
INSTALLATION Platzieren Sie Caddy undStromversorgung m indestens 3 Meter entferntvom RanddesPools,
damit der DOLPHINMAGIC alle Wände des Pools erreichen kann [Abb. b]
Abb b
}efestigenSie denGriff diagonalüberdemOberteildesGehäuses, indemSieseineSeite leichtnach
nnen drücken
-assen Sieso denGriff in denseitlichenSchlitzgleiten.FolgenSieder Pfeilrichtung [Abb. c]
)ie diagonale Position sollte nicht verändert werden
2
2
1
SORGFÄLTIG LESEN,
ZUR SCHWIMMBADREINIGUNG
Inimu
BEVOR SIE IHREN ROBOTER
BENUTZEN!
DOLPHIN
1
