- Seite 1 Dolphin Bio Suction Gebrauchsanweisung 8151192 Bio_cover_GER_8151192.indd 1 23/01/12 2:52 PM...
- Seite 2 Bio_cover_GER_8151192.indd 2 23/01/12 2:52 PM...
-
Seite 3: Inhaltsverzeichnis
Dolphin Bio Suction Gebrauchsanweisung Inhalt 1. EINFÜHRUNG ................. 2 2. TECHNISCHE BESCHREIBUNG ..........2 3. WARNUNGEN UND SICHERHEITSHINWEISE ......2 3.1. Warnungen ..............2 3.2. Sicherheitshinweise ............2 4. POOLREINIGUNGS-TEILE ............3 5. VERWENDUNG DES POOLREINIGERS ........4 5.1. Caddy Montage .............. 4 5.2. -
Seite 4: Einführung

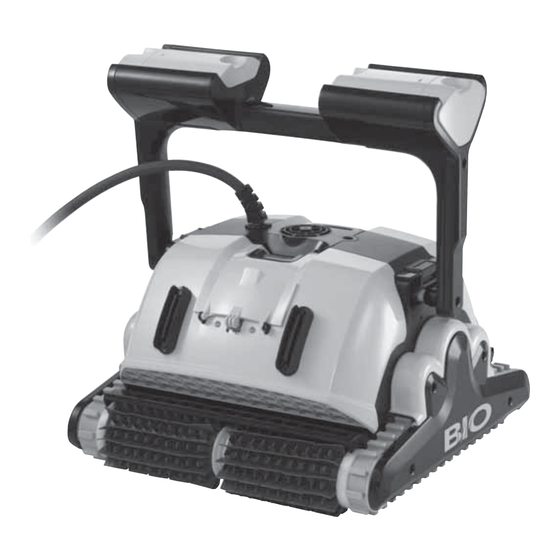

1. EINFÜHRUNG 1. Der Dolphin Bio Saug-Pool-Reiniger ist geeignet für die fachgerechte Reinigung von biologischen und Natur Schwimmbäder. Als Folge wurde er entwickelt, um große Mengen von Algen und Schmutz zu behandeln. 2. Der Roboter kann in zwei Modi betrieben werden: Ein Betrieb ohne eine externe Absaugung (normal Modus - der Roboter sammelt den Schmutz in die eingebauten Filter Kartuschen). -
Seite 5: Poolreinigungs-Teile
Interner Absaug- Drehbare Rohr Sauganschluss Rohr und Adapter Verbindung Stecker Kabelschelle Rohr (optionell)* * Das Rohr für die externe Pumpe ist ein Standard Rohr und kann von Ihrem Dolphin Händler erworben werden. Dolphin Bio Suction Gebrauchsanweisung Bio_GER_8151192.indd 3 23/01/12 2:46 PM... -
Seite 6: Verwendung Des Poolreinigers
A. Drücken Sie den Riegel nach unten und halten Sie ihn in dieser Position. B. Bewegen Sie den Griff in die gewünschte Position, und lassen Sie den Riegel los um den Griff in dieser Position zu halten. Dolphin Bio Suction Gebrauchsanweisung Bio_GER_8151192.indd 4... -
Seite 7: Anschluss Der Versorgungsspannung
Uhrzeigersinn drehen. Stecken Sie das Netzteil ein und lassen Sie es ausgeschaltet. 5.4. Einsetzen des Poolreinigungs-Roboter in den Pool Legen Sie den Poolreinigungs-Roboter in den Pool und lassen Sie ihn los. Dolphin Bio Suction Gebrauchsanweisung Bio_GER_8151192.indd 5 23/01/12 2:47 PM... -
Seite 8: Entnahme Des Roboters Aus Dem Pool
Roboter an den Rand des Pools. Fassen Sie an dem Griff und nehmen Sie den Roboter aus dem Wasser. ZIEHEN SIE NICHT AN DEM KABEL UM DEN ROBOTER AUS DEM POOL ZU HOLEN. CAUTION Dolphin Bio Suction Gebrauchsanweisung Bio_GER_8151192.indd 6 23/01/12 2:47 PM... -
Seite 9: Reinigen Der Filter Kartuschen
Reinigen der Filter Kartuschen. 1. Öffnen Sie die Filter Abdeckungen, und entfernen Sie die Kartuschen von beiden Seiten des Roboters. 2. Öffnen Sie die Klammern und entfernen Sie die Filter. Dolphin Bio Suction Gebrauchsanweisung Bio_GER_8151192.indd 7 23/01/12 2:47 PM... - Seite 10 Furchen auf dem Grundrahmen, und schließen Sie dann die “S”-Klammer. Ortung Laschen Ortung Laschen Furche Installieren Sie den Grundrahmen mit den Filtern, entsprechend dem Diagramm. DIE FILTER NICHT MIT GEWALT EINRASTEN. CAUTION Gefugte Achteckige Endarmatur Endarmatur Dolphin Bio Suction Gebrauchsanweisung Bio_GER_8151192.indd 8 23/01/12 2:47 PM...
-
Seite 11: Demontage Und Reinigung Des Laufrades
Roboters platziert werden, wo sich die Rohrverbindungs-Klappe (A) befindet. Drücken Sie den Adapter gegen die rechte Seite und senken Sie ihn (siehe Richtungspfeil auf dem Adapter) bis er die Ansaugöffnung erreicht hat. Dolphin Bio Suction Gebrauchsanweisung Bio_GER_8151192.indd 9 23/01/12 2:47 PM... - Seite 12 Drehbaren Rohrverbinder, indem Sie das Rohr gegen die schwarze Sicherungsmutter drücken. Das Rohr nicht zu fest gegen die Sicherungsmutter ziehen. Stellen Sie sicher, dass eine kleine Lücke zwischen der Sicherungsmutter und dem Rohr (D) bleibt. Dolphin Bio Suction Gebrauchsanweisung Bio_GER_8151192.indd 10 23/01/12 2:47 PM...
- Seite 13 7. Der Roboter kann nicht in Bereichen mit Pflanzen, die höher als der Pools Boden sind, arbeiten. 8. Eine minimale Absaugung von 10m Es besteht keine Höchstgrenze. 9. Abhängig von dem Pool Zustand, kann der Roboter nicht auf die Wasseroberfläche klettern. Dolphin Bio Suction Gebrauchsanweisung Bio_GER_8151192.indd 11 23/01/12 2:47 PM...
-
Seite 14: Benutzung Der Fernbedienung
When flashingWenn die Anzeige blinkt, sind Sie in den Manuellen Laufrichtungs- Steuermodus Reinigungszyklus Symbole Zeitverzögerungs Symbole Putzmodus Symbole EIN / AUS Taste Manuell / Automatik-Taste wählen Set / OK Taste Richtungssteuerung Pfeile Dolphin Bio Suction Gebrauchsanweisung Bio_GER_8151192.indd 12 23/01/12 2:47 PM... -
Seite 15: Einstellung Des Automatik-Modus
Der Roboter wird weiterhin nach den letzten gewählten Einstellungen weiter arbeiten. Die letzten Einstellungen die gewählt wurden, werden automatisch gespeichert. Das nächste Mal wenn der Roboter eingesetzt wird, wird er nach den letzten Einstellungen auf der Fernbedienung arbeiten. Dolphin Bio Suction Gebrauchsanweisung Bio_GER_8151192.indd 13 23/01/12 2:47 PM... -
Seite 16: Manuelle Einstellung Der Laufrichtung
3. Um die Parameter zu ändern, drücken Sie den Aufwärts- oder Abwärtspfeil. Um die Parameter-Einstellungen aus zu wählen, drücken Sie auf den Rechts oder Links Pfeil. 4. Wenn Sie die gewünschte Funktion erreicht haben, Dolphin Bio Suction Gebrauchsanweisung Bio_GER_8151192.indd 14 23/01/12 2:47 PM... -
Seite 17: Digitaler Schalt-Modus Der Stromversorgung
Die rote LED zeigt zwei Filter Situationen an. Wenn die LED nicht ausschaltet, nachdem der Filter geleert und gereinigt wurde, drücken Sie die Filtertüte Voll Anzeige LED 1 LED 2 LED 3 Dolphin Bio Suction Gebrauchsanweisung Bio_GER_8151192.indd 15 23/01/12 2:47 PM... -
Seite 18: Fehlerdiagnose
4. Stellen Sie sicher dass, das Laufrad sauber ist. 5. Prüfen Sie, ob die Fernbedienung für das klettern programmiert ist. Der Roboter löst sich von der Wand Wenn der Roboter zu hock klettert, lassen Sie sich von Ihren Dolphin Händler beraten. Die Fernbedienung funktioniert Prüfen Sie, ob die Batterien ersetzt werden müssen. -
Seite 19: Caddy Montageanleitung
10. CADDY MONTAGEANLEITUNG * Für Liberty Modelle Dolphin Bio Suction Gebrauchsanweisung Bio_GER_8151192.indd 17 23/01/12 2:47 PM... - Seite 20 8mm ( ”) * Für Modelle Fernbedienung Dolphin Bio Suction Gebrauchsanweisung Bio_GER_8151192.indd 18 23/01/12 2:48 PM...
