PIKO 52877 Bedienungsanleitung Seite 2

Kabel von Lautsprecher auf Leiterplatte anlöten! /
Solder cables of speakers on mainboard on! /
Souder les câbles du haut parleur au circuit imprimé /
Przewody z głośnika przylutować do płytki!
!
Zurüstbauteile nur für Vitrinenmodelle /
Extensions only for display case models /
Détaillage pour modèle de vitrine /
Części w opcji „modelu na półkę"
!

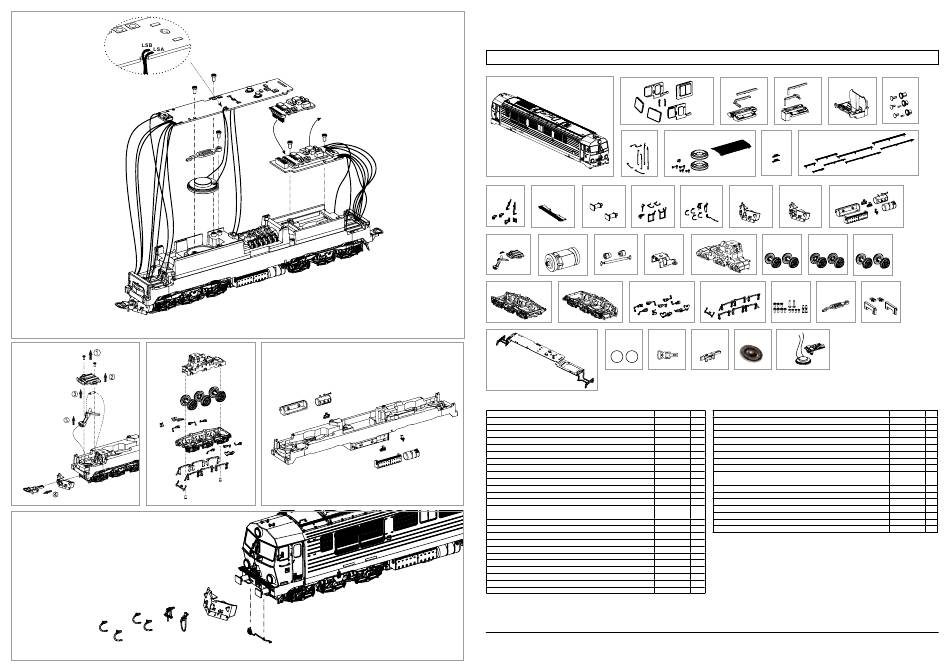

ERSATZTEILE DIESELLOKOMOTIVE SU46 PKP
Spare parts for Electric Locomotive SU46 PKP
2
#56533 PSD XP Sound
19
30
37
46
Bezeichnung / Description
Gehäuse dekoriert (mit Fenster) / Body decorated (w window)
Fenster / Window
Leuchtstäbe mit Abdeckung, vorne / Light bars w cover, front
Leuchtstäbe mit Abdeckung, hinten / Light bars w cover, rear
Führerstand / Driver seat
Lampenringe mit Leuchteinsätzen / Lamp ring w light bars
Türhandläufe, Handgriffe / Handrails
Dachkleinteile / Small parts for roof
Feder für Deichsel (2 Stück) / Spring for drawbar (2 pcs.)
Dachlaufstege / Catwalk roof
Spiegel, Scheibenwischer, Steckdose / Mirror, Wiper, Front plug
Laufsteg / Catwalk
Puffer mit Adapter / Buffer w adapter
Handgriff Pufferbohle, Treppe, Zughaken, Heizungsstecker /
Handle-buffer beam, Step, Coupling hook, Heating plug-short
Bremsschläuche, Heizungsstecker, Zughaken / Brake pipes, Heating plug, Coupling hook
Schienenräumer (ohne Schacht) / Cow catcher-closed
Schienenräumer / Cow catcher-open
Rahmen Anbauteile / Small parts for chassis
Kupplungsschacht, Abdeckung, Feder / Coupler parts (set of 3)
Motor komplett / Motor, complete
Kardanwelle + Buchsen / Ball shaft + bushes
Getriebeklammer / Clamp
Radsatz mit Zahnrad (2 Stück) / Wheelset w gearwheel (2 pcs.)
Radsatz ohne Zahnrad (2 Stück) / Wheelset w/o gearwheel (2 pcs.)
Radsatz mit Zahnrad/Haftreifen (2 Stück) / Wheelset w gearwheel/friction tyres (2 pcs.)
Hinweis zur Reklamation eines Artikels:
Vielen Dank für Ihr Vertrauen in die PIKO Modelle. Wir hoffen, dass Sie mit dem Modell zufrieden sind und lange Freude
daran haben. Sollten Sie dennoch Probleme mit Ihrem PIKO Produkt haben und wollen dieses reklamieren, bitten wir
Sie, den unter www.piko-shop.de/de/widerruf hinterlegten Reklamationsschein auszufüllen und diesen dem reklamierten
Artikel beizulegen. Vielen Dank.
Bei Ersatzteilanforderung bitte immer die vollständige Ersatzteil-Nr. angeben
7
12 13
20 21 24
32 33
31
38 39
56028 56030
ET-Nr. / spare part N°
52876-02
52876-07
52860-08
52860-09
52860-10
52866-11
52876-12
52876-13
59900-16
52876-17
52876-19
52876-20
52860-21
52860-24
52860-25
52860-26
52860-27
52867-28
52860-30
52860-31
52860-32
52860-33
52866-34
52866-35
52866-36
CZĘŚCI ZAMIENNE SU46 PKP
•
Please order the wanted spare part with the complete spare part item number.
•
8 9 10
16 17
25 26 27 28
143
34 35
36
41 44
40
56046 56334
56533
Bezeichnung / Description
PG*
18 Getriebe / Gear box
10 Drehgestell vorne komplett / Bogie front complete
7 Drehgestell hinten komplett / Bogie rear complete
7 Anbauteile Drehgestell / Small parts for bogie
7 Schienenräumer, Bremse / Cow catcher, brake
7 Schrauben / Screws
9 Halter Lautsprecher / Holder for loudspeaker
10 Lichtmasken / Light mask
5
Hauptplatine mit Beleuchtungsplatinen und Kabel /
Main board with Lightboards and wires
10
9
ET aus unserem Standard-Programm / Spare parts standard range
7
7
Haftreifen (10 Stck.) / Friction tyres (set of 10)
Kupplung, vollst. (2 Stck.) / Coupling, complete (set of 2)
7
H0 PIKO Kurzkupplung (4 Stück) / H0 PIKO short Couplig (set of 4)
7 Ersatzlautsprecher / Replacement loudspeaker
PIKO SmartDecoder XP 5.1 Sound / PIKO SmartDecoder XP 5.1 Sound
7
7
10
8
15
7
6
9
9
9
Complaint note:
Thank you for your trust in PIKO models. We hope that you are satisfied with the model and enjoy it for a long time.
Should you nevertheless have problems with your PIKO product and wish to complain it, we ask you to fill in the comp-
laint form, which you can find at www.piko-shop.de/en/widerruf, and enclose it with the complained item.
Thank you very much.
11
45
ET-Nr. / spare part N° PG*
52860-143 10
52876-37 12
52876-38 12
52860-39 10
52860-40 7
52860-41 7
52860-44 6
52860-45 7
52860-46 16
56028
56030
56046
56334
56533
*Preisgruppe *price category
