Inhaltszusammenfassung für STEPCRAFT 210

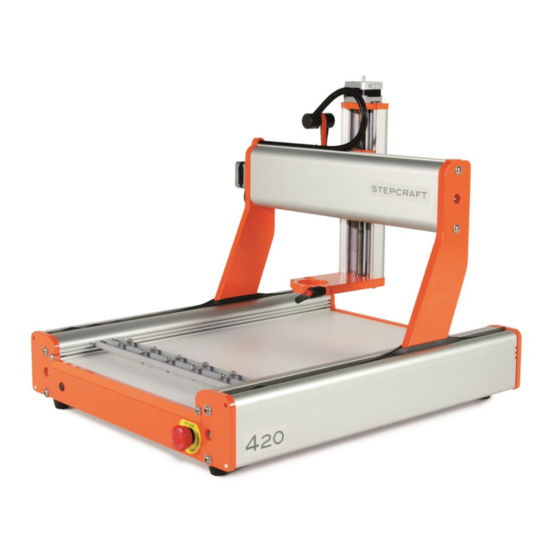

- Seite 1 Erste Schritte Desktop CNC-/3D-System STEPCRAFT 210 / 300 / 420 / 600 / 840 Original Betriebsanleitung Stand: 01.03.2015...
- Seite 2 Hersteller: STEPCRAFT GmbH & Co. KG An der Beile 2 58708 Menden Deutschland +49 (0) 2373 – 179 11 60 Telefon: +49 (0) 2373 – 179 11 59 Telefax: E-Mail: info@stepcraft-systems.com Website: www.stepcraft-systems.com Bitte lesen Sie diese Anleitung vor der ersten Inbetriebnahme Ihrer Maschine zunächst komplett durch und nehmen die Maschine erst dann in Betrieb, wenn Sie...
-
Seite 3: Inhaltsverzeichnis
NHALTSVERZEICHNIS ALLGEMEINE HINWEISE ....................4 Vorbereitung des Desktop 3D-Systems ................4 Installation der Software ...................4 Anschluss der Maschine an den Computer ..............7 Überprüfung der Funktionsbereitschaft ..............8 Manuelles Verfahren ....................8 Überprüfung der Linearachsen ................10 Referenzfahrt ......................11 Parkposition ......................12 Anfertigung des ersten Bauteils ..................13 Aufspannung des Werkstückmaterials .............. -
Seite 4: Allgemeine Hinweise
Informationen zu vermitteln, die Sie benötigen, um die Maschine sicher und fachgerecht bedienen zu können. Diese Anleitung gilt für die Desktop CNC-/3D-Systeme STEPCRAFT 300, STEPCRAFT 420 und STEPCRAFT 600 gleichermaßen, im Folgenden kurz STEPCRAFT genannt. Bitte lesen Sie dieses Handbuch vor der ersten Inbetriebnahme Ihrer Maschine komplett durch. - Seite 5 Bestätigen Sie die folgenden Installationsschritte mit „Weiter“:...
- Seite 6 Wählen Sie das Installationsverzeichnis / den Startmenü-Ordner und beenden Sie die Installation mit „Fertigstellen“:...
-
Seite 7: Anschluss Der Maschine An Den Computer
Nach Fertigstellung der Softwareinstallation schließen Sie das Netzteil an die Stromversorgung und an das STEPCRAFT Desktop-3D-System an. Verbinden Sie die Maschine mit dem beigefügtem USB- Kabel mit dem Computer und starten Sie das Programm WinPC-NC Starter / USB über das Icon auf ihrem Desktop. -
Seite 8: Überprüfung Der Funktionsbereitschaft
Stromversorgung nicht aktiv nicht bereit ANUELLES ERFAHREN Wenn die STEPCRAFT im Status 1 ist, kann diese jetzt manuell verfahren werden. Hinweis! Weitere Voraussetzung ist, dass die Maschine ordnungsgemäß laut Bauanleitung zusammengebaut wurde und alle Führungen, Axiallager und die Rundgewindespindel gemäß... - Seite 9 Öffnen Sie jetzt im Menü „Fahren“ den Unterpunkt „Manuell fahren“ (F5): Bestätigen Sie die Durchführung der Referenzfahrt mit „Nein“:...
-
Seite 10: Überprüfung Der Linearachsen
Bewegen Sie den Mauszeiger auf die Pfeiltasten und bewegen Sie die Maschine vorsichtig in der Mitte des Arbeitsraums: Doppelpfeile = manuelle Fahrt schnell (X/Y-Achse mit 30 mm/s, Z-Achse mit 25 mm/s) Einfachpfeile = manuelle Fahrt langsam (X/Y/Z-Achse mit 5 mm/s) Ü... -
Seite 11: Referenzfahrt
EFERENZFAHRT Öffnen Sie jetzt im Menü „Fahren“ den Unterpunkt „Referenzfahrt“ (F8): Die Maschine fährt jetzt alle Achsen, beginnend mit der Z-Achse, nacheinander bis zum Erreichen der Referenzschalter. Wenn die Referenzfahrt abgeschlossen ist steht die Maschine (von vorne gesehen) links (X), hinten (Y), oben (Z). -
Seite 12: Parkposition
Gleichzeitig wird die Referenz für den Maschinennullpunkt initialisiert (nachfolgendes Koordinaten- Bsp. gilt für STEPCRAFT 420): Hinweis! Der eigentliche Maschinennullpunkt ist (von vorne gesehen) links (X), vorne (Y), oben (Z). Die Referenzfahrt ist regelmäßig nach dem Einschalten der Maschine und vor Beginn der Arbeiten durchzuführen. -
Seite 13: Anfertigung Des Ersten Bauteils
Alternativ können Sie Ihre ersten Tests auch mit einem Plotter-Stift durchführen. UFSPANNUNG DES ERKSTÜCKMATERIALS Als erstes legen Sie die Opferarbeitsplatte und danach das Werkstückmaterial auf den Maschinentisch. Mit den beigefügten Niederhaltern der STEPCRAFT fixieren Sie die beiden Platten auf dem Maschinentisch. Die Schrauben müssen dabei nur handfest gedreht werden:... -
Seite 14: Import Der Musterzeichnung
MPORT DER USTERZEICHNUNG Öffnen Sie im Menü „Datei“ den Unterpunkt „Öffnen“. Navigieren Sie in das Installationsverzeichnis der WinPC-NC Starter / USB Installation (oftmals c:\WinPC-NC_xxx\) und öffnen Sie die Datei Muster02.plt: Die Musterdatei besteht aus einer Gravur (rote Linie) und dem Ausschnitt des Werkstücks (blaue Linie). -
Seite 15: Festlegung Des Werkstücknullpunkts (X, Y)
Die Gravur (Werkzeug 1 = rote Linie) soll mit einer Tiefe von 1 mm durchgeführt werden. Das aufgespannte Werkstückmaterial hat in diesem Beispiel eine Stärke von ca. 3 mm. Der Ausschnitt erfolgt somit mit einer Zustellung von 3,5 mm (Werkzeug 2 = blaue Linie). Hinweis! Zahlen mit Dezimalstellen müssen mit Punkt als Dezimaltrenner eingegeben werden. -
Seite 16: Testfahrt Ohne Einsatzwerkzeug
Speichern Sie diese Position unter „Speichern“ als Nullpunkt X/Y/Z. Die Maschine fährt nach der Speicherung automatisch 10 mm in der Z-Achse nach oben (Sicherheitsabstand). Die Werkstückkoordinaten stehen dann auf X = 0.000, Y = 0.000 und Z = - 10.000. ESTFAHRT OHNE INSATZWERKZEUG Öffnen Sie jetzt im Menü... -
Seite 17: Festlegung Des Werkstücknullpunkts (Z)
Der Fräser sollte dabei immer möglichst weit in das Spannfutter eingeführt werden. Nachdem das Fräswerkzeug in die Spindel fest eingespannt wurde, setzen Sie den Einspannadapter (falls erforderlich) in die 43 mm Spindelaufnahme der STEPCRAFT. Die Frässpindel wiederum wird in den Einspannadapter eingesetzt. Fixieren Sie die Frässpindel in der Spindelaufnahme mit der vorgesehenen Inbusschraube. - Seite 18 Die Maschine fährt die zuvor gespeicherten X/Y-Koordinaten automatisch an („X“). Nehmen Sie ein Stück Papier, legen dieses auf die Werkstückplatte und fahren Sie langsam manuell in der Z-Achse nach unten in Richtung Werkstück:...
-
Seite 19: Anfertigung Des Musterbauteils
Bewegen Sie das Papier mit ihren Fingern hin und her. Sobald der Fräser das Blatt Papier berührt, speichern Sie diesen Punkt erneut als Werkstücknullpunkt X/Y/Z ab: NFERTIGUNG DES USTERBAUTEILS Zur Vorbereitung der ersten Testfahrt gehen Sie bitte wie folgt vor: Überprüfung des sicheren Sitz der Werkstückplatte Drehzahlvorwahl der Spindel auf ca. - Seite 20 Arbeitsschritt (= Gravur, rote Linie) nach unten bis auf Z = 1.000. Der Arbeitsfortschritt wird in % angezeigt: Nach Beendigung des Arbeitsprozesses fährt das System automatisch zum Werkstücknullpunkt. Schalten Sie die Spindel aus und entnehmen Sie das Werkstück. Herzlichen Glückwunsch! Sie haben Ihr erstes Werkstück mit Ihrer STEPCRAFT angefertigt. Copyright © ® STEPCRAFT...
