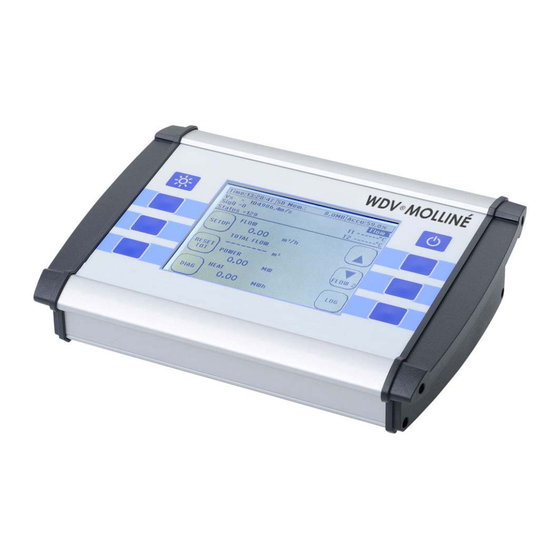

Anleitung Ultraschall-
Durchflussmesser Portable
Bedienungsanleitung
Clamp-On
Ultraschall Portable
Ver. 1.13a
1
WDV / Molliné GmbH · Mönchstraße 11 · 70191 Stuttgart · Tel. 0711 / 35 16 95 - 20 · Fax 0711 / 35 16 95 - 29 · www.molline.de

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für WDV-Molliné Clamp-On Ultraschall Portable

Inhaltszusammenfassung für WDV-Molliné Clamp-On Ultraschall Portable

  • Seite 1 Anleitung Ultraschall- Durchflussmesser Portable Bedienungsanleitung Clamp-On Ultraschall Portable Ver. 1.13a WDV / Molliné GmbH · Mönchstraße 11 · 70191 Stuttgart · Tel. 0711 / 35 16 95 - 20 · Fax 0711 / 35 16 95 - 29 · www.molline.de...

  • Seite 2: Inhaltsverzeichnis

    Anleitung Ultraschall- Durchflussmesser Portable Inhaltsverzeichnis ........................1 Inhaltsverzeichnis ..................... 2 1.Zum Aufbau dieser Anleitung................. 5 2.Zulassungen / EMV ....................6 3.Messprinzip......................7 4.Ultraschall Portable und Komponenten ..............8 4.1.Ultraschall Portable Messumformer ..............8 4.2.Ultraschallwandler ................... 9 4.3.Montagematerial und Zubehör ..............11 4.3.1.Kabel zur Verbindung von Ultraschallwandlern und Messumformer..
  • Seite 3 Anleitung Ultraschall- Durchflussmesser Portable ....................30 8.Messen mit dem Ultraschall Portable ..............30 8.1.Parametrierung ..................... 31 8.1.1.Grundsätzliches zur Parametrierung ............31 8.2.Was muss parametriert werden? ............... 31 8.3.Parametrieren mit dem Quick-Setup ............. 32 8.4.Sensormontage/Sensorabstand ..............39 8.4.1.Installationsmöglichkeiten bei V bzw. W-Montage ........39 8.4.2.Installationsmöglichkeit bei Z- Montage..........
  • Seite 4 Anleitung Ultraschall- Durchflussmesser Portable 11.3.Parametrierung des Impulsausgangs ....................83 12.Kalibrierung......................85 12.1.Durchflusskalibrierung................. 85 12.2.Kalibrierung der PT100 ................86 13.Systemeinstellungen..................87 13.1.Ändern der Zeit und des Datums..............87 13.2.Ändern der Anzeige- Hintergrundbeleuchtung ........... 88 13.3.Ändern der Menüsprache................88 ........................88 13.4.„Sonstiges“ ....................89 13.5.Dämpfung Durchfluss .................

  • Seite 5: Zum Aufbau Dieser Anleitung

    Anleitung Ultraschall- Durchflussmesser Portable 1. Zum Aufbau dieser Anleitung Sie haben wenig Zeit zum lesen, nutzen Sie die Ampel ! Sie sind: Einsteiger ? Fortgeschrittener ? Profi ? Neben Kapiteln finden Sie rote, orange oder grüne Punkte. Sie helfen Ihnen einen schnellen Einstieg in das Ultraschall Portable zu finden.

  • Seite 6: Zulassungen / Emv

    Anleitung Ultraschall- Durchflussmesser Portable Ultraschall Portable in Stichpunkten:  Ultraschall Portable ist ein tragbarer Aufschnall- Ultraschall- Durchflussmesser für das Messen von Flüssigkeiten in gefüllten Rohrleitungen.  Ultraschall Portable arbeitet nach dem Ultraschall- Laufzeitdifferenzverfahren.  Die Wärmemengenmessung ist standardmäßig enthalten. Aufschnalltemperaturfühler PT100 sind optional erhältlich. ...

  • Seite 7: Messprinzip

    Anleitung Ultraschall- Durchflussmesser Portable 3. Messprinzip Messprinzip: Ultraschall Portable nutzt das hoch genaue Ultraschall-Laufzeitdifferenzverfahren. Dazu werden zwei Ultraschallwandler von außen auf die Rohrleitung montiert und mit der Auswerteelektronik verbunden. Die Ultraschallwandler arbeiten wechselseitig als Sender und Empfänger und senden sich Ultraschallsignale zu, wobei jeweils die Signallaufzeiten des Hin- und Rücksignals (T1, T2) gemessen werden.

  • Seite 8: Ultraschall Portable Und Komponenten

    Anleitung Ultraschall- Durchflussmesser Portable 4. Ultraschall Portable und Komponenten Abbildung 1 Ultraschall Portable – Montierte Ultraschallwandler (unten) und Messumformer Ihr Ultraschall Portable besteht im Wesentlichen aus den auf Ihrer Rohrleitung montierten Ultraschallwandlern und dem Messumformer 4.1. Ultraschall Portable Messumformer Abbildung 2 Ultraschall Portable Messumformer WDV / Molliné...

  • Seite 9: Ultraschallwandler

    Anleitung Ultraschall- Durchflussmesser Portable Der Messumformer führt die Signalverarbeitung durch und stellt dem Benutzer die Messergebnisse zur Verfügung. 4.2. Ultraschallwandler Die Ultraschallwandler werden auf die Rohrleitung montiert und erzeugen und empfangen die Ultraschallsignale, mittels derer der Durchfluss im Messumformer bestimmt wird. Ultraschallwandler XUC-PW F21 (2 MHz), Gehäusefarbe ROT für Rohrdurchmesser DN10…DN100 Temperatur: -40°C…150°C Ultraschallwandler XUC-PW F20 (2 MHz), Gehäusefarbe ROT für...
  • Seite 10 Anleitung Ultraschall- Durchflussmesser Portable Ultraschallwandler XUC-PW F5 (0,5 MHz), Gehäusefarbe GRÜN für Rohrdurchmesser DN200…DN6000 Temperatur: -40°C…80°C (150°C optional) WDV / Molliné GmbH · Mönchstraße 11 · 70191 Stuttgart · Tel. 0711 / 35 16 95 - 20 · Fax 0711 / 35 16 95 - 29 · www.molline.de...

  • Seite 11: Montagematerial Und Zubehör

    Anleitung Ultraschall- Durchflussmesser Portable 4.3. Montagematerial und Zubehör 4.3.1. Kabel zur Verbindung von Ultraschallwandlern und Messumformer Abbildung 3 Signalkabel 4.3.2. Befestigungsschiene für Ultraschallwandler XUC-PW Montageschiene Kurz (25 cm) Lang (40 cm) Montageschiene „kurz“ (25 cm) Ausschließlich geeignet für den Ultraschallwandler des Typs XUC-PW-F21 Das Lochrastermaß...

  • Seite 12: Befestigungsketten Für Ultraschallwandler

    Anleitung Ultraschall- Durchflussmesser Portable Das Lochrastermaß ist 15mm. Der Ultraschallsensor XUC-PW F05 wird ohne Schiene mittels Textilspannband auf die Rohrleitung montiert. Die Schiene „lang“ ist nicht mit dem US- Wandler XUC-PW F21 kompatibel ! Abbildung 5a Montageschiene „lang“ 40cm 4.3.3. Befestigungsketten für Ultraschallwandler Abbildung 6 Befestigungskette für Ultraschallwandler XUC-PW10 und XUC-PW20 Abbildung 7 Ultraschallwandler XUC-PW-F05 für große Rohrleitungen...

  • Seite 13: Ultraschallkoppelgel

    Anleitung Ultraschall- Durchflussmesser Portable 4.3.4. Ultraschallkoppelgel Das Ultraschallkoppelgel wird zwischen Ultraschallwandler und Rohrleitung aufgetragen und ermöglicht die optimale Signaleinkoppelung. 4.3.5. PT100 Temperaturfühler Mit den Aufschnalltemperaturfühlern können Temperaturen in Heiz- bzw. Kältekreisläufen erfasst und zur Wärme- bzw. Kältemengenberechnung verwendet werden. Die Fühler werden dabei mit den mitgelieferten Textilspannbändern auf der Rohrleitung fixiert.

  • Seite 14: Anschlusskabel Für Internes Potentialfreies Relais Und Impulsausgang (4 Krokodilklemmen)

    Anleitung Ultraschall- Durchflussmesser Portable 4.3.7. Anschlusskabel für internes potentialfreies Relais und Impulsausgang (4 Krokodilklemmen) Mit dem Relais-Anschlusskabel können Sie beispielsweise einen externen Schreiber oder Aufzeichnungsgerät an Ihren Ultraschall Portable Messumformer anschließen und Zählwerte wie Volumen oder Wärmemenge übertragen. 4.3.8. Netzteil 100-240V, 47-63Hz, 1A Das Netzteil dient typischerweise zum Laden des Akkus.

  • Seite 15: Die Schnittstellen Des Ultraschall Portable

    Anleitung Ultraschall- Durchflussmesser Portable 4.4. Die Schnittstellen des Ultraschall Portable Auf der Rückseite Ihres Ultraschall Portable befinden sich die Ein- und Ausgänge: Eingang Gleichspannungsversorgung An dieser Buchse wird das mitgelieferte Steckernetzteil zur Gleichspannungsversorgung des Ultraschall Portables angeschlossen. USB 2.0 Schnittstelle (Mini USB Buchse Typ B) Erlaubt den Zugriff mittels eines PC auf die integrierte SD- Speicherkarte auf welcher Messstellendaten und Daten über die Messungen (LOG Files) abgelegt werden.
  • Seite 16 Anleitung Ultraschall- Durchflussmesser Portable Relais/Impuls Ausgang (4-Pol Mini DIN) Der Ausgang für das Relais ist potentialfrei und als NO (normally open) ausgeführt. Erst bei Aktivierung wird der interne Kontakt geschlossen, so können diesem z.B. Alarme oder Grenzwert- über- oder Unterschreitungen zugewiesen werden.

  • Seite 17: Lieferumfang Ultraschall Portable Basispaket

    Anleitung Ultraschall- Durchflussmesser Portable 4.5. Lieferumfang Ultraschall Portable Basispaket Abbildung 8 Ultraschall Portable in Hartschalenkoffer  Hartschalenkoffer für bequemen und sicheren Transport  Messumformer Ultraschall Portable  Steckernetzteil inkl. Kaltgeräte Netzkabel  Signalkabel (zwischen Messumformer  und Ultraschallwandler)  Ultraschallwandler (Typ lt. Kundenauftrag) ...

  • Seite 18: Sicherheitshinweise

    Anleitung Ultraschall- Durchflussmesser Portable  Ultraschall Koppelgel Optional sind weitere Ultraschallwandler für größere/kleinere Rohrgrößen genauso verfügbar wie Aufschnalltemperaturfühler. 4.6. Sicherheitshinweise  Der Betriebstemperaturbereich des Messumformers von -20°C bis 60°C darf weder unter- noch überschritten werden!  Die Ultraschallsensoren sind empfindlich gegenüber mechanischen Stößen und Vibrationen.

  • Seite 19: Bedienung

    Anleitung Ultraschall- Durchflussmesser Portable 5. Bedienung 5.1. Bedientasten am Gerät Taste Schaltet Gerät Ein und Aus. Zum Ausschalten des Gerätes halten Sie die Taste ca. 3 Sekunden gedrückt und lassen diese anschließend los. Taste schaltet die Hintergrundbeleuchtung Ein und Aus. Multifunktionstasten: Wählen Sie die mit Hilfe der jeweiligen Taste Taste die Funktion aus, welche neben dieser am Bildschirm angezeigt wird.

  • Seite 20: Grundsätzliche Bedienung/Navigation

    Anleitung Ultraschall- Durchflussmesser Portable 5.2. Grundsätzliche Bedienung/Navigation Benutzen Sie bitte hierzu die Multifunktionstasten: Richtungstasten zur Navigation Bestätigt die Eingabe Bestätigt die Eingabe und schaltet zum nächsten Fenster Zurück zum vorhergehenden Fenster Vergrößert den Wert Verkleinert den Wert Löst die Funktion XYZ aus (variable Funktion je nach Anwendung) Ohne Funktion WDV / Molliné...

  • Seite 21: Erster Start

    Anleitung Ultraschall- Durchflussmesser Portable Erster Start 6.1. Grundlegende Einstellungen, Navigation zum Hauptmenü 6.1.1. Einstellung der Anzeigesprache 1. Schalten Sie das Gerät ein  Drücken Sie während der Startsequenz die Multifunktionstaste welche sich neben dem Feld „SETUP“ befindet. 2. Betätigen Sie die Taste „SETUP SPRACHE“ 2.

  • Seite 22: Navigation Zum Hauptmenü

    Anleitung Ultraschall- Durchflussmesser Portable Mit der Einstellung der Sprache ändern Sie Sprache in den Menüs. Die Sprache in den Feldern neben den Multifunktionstasten bleiben weitest gehend unverändert. 6.1.2. Navigation zum Hauptmenü Nach dem Einschalten des Ultraschall Portable und der Anzeige des Startbildschirms erscheint nach einigen Sekunden automatisch das Messfenster „Durchfluss 1“.

  • Seite 23: Einstellung Der Uhrzeit Und Des Datums

    Anleitung Ultraschall- Durchflussmesser Portable 3. Sie befinden sich nun im Hauptmenü. Von dort aus können Sie alle notwendigen Funktionen des Gerätes anwählen. 4. Um wieder in das Messfenster zurückzugelangen gehen Sie wie folgt vor: Wählen Sie „ESC“  im darauf folgenden Fenster „MESS“. Sie haben nun die grundlegende Bedienung Ihres Ultraschall Portable kennen gelernt.

  • Seite 24: Die Info- Zeile Des Ultraschall Portable

    Anleitung Ultraschall- Durchflussmesser Portable 2. Anschließend wählen Sie den Menüpunkt (1) Zeit und Datum 3. Geben Sie die Urzeit im Format Stunde(hh) : Minute(mm) : Sekunde(ss) ein. Anschießend geben Sie bitte das Datum im Format Tag (tt) : Monat (mm) : Jahr (jj) ein.
  • Seite 25 Anleitung Ultraschall- Durchflussmesser Portable  Load: Gerät wird vom Netzteil gespeist und wenn nötig der Akku geladen. Die vollständige Ladezeit für einen leeren Akku beträgt ca. 5 Stunden  Full: Akku ist geladen. Bei ausgeschalteter Displaybeleuchtung kann das Gerät für ca. 5 Stunden ohne Hintergrundbeleuchtung und ca. 3 Stunden mit Hintergrundbeleuchtung betrieben werden.

  • Seite 26: Vorbereitung Der Messung

    Anleitung Ultraschall- Durchflussmesser Portable Vorbereitung der Messung Folgend werden wichtige Punkte besprochen, welche für eine erfolgreiche Durchflussmessung berücksichtigt werden müssen. 7.1. Ein- Auslaufstrecken Die Wahl des Montage Ortes hat erheblichen Einfluss auf die Messgüte. Insbesondere Ein- und Auslaufstrecken nach folgender Tabelle sollten berücksichtigt werden.

  • Seite 27: Montagepositionen Für Ultraschallwandler

    Anleitung Ultraschall- Durchflussmesser Portable 7.2. Montagepositionen für Ultraschallwandler 7.2.1. Grundsätzliches zur Ultraschallwandlermontage Das Rohr muss an der Montageposition der Ultraschallwandler immer voll gefüllt sein! Eine Messung an teilgefüllten Rohrleitungen ist nicht möglich! Die Ultraschallwandler können vertikal oder horizontal oder in jeder anderen Lage montiert werden.

  • Seite 28: Ultraschallwandler Auf Unebenen Flächen

    Anleitung Ultraschall- Durchflussmesser Portable Hinweis zu Ablagerungen in der Rohrleitung, wie z.B. Kalk: Die Durchflussberechnung des Ultraschall Portable basiert stark vereinfacht, auf Basis der untenstehenden Formel. Im rot markierten Term ist zu erkennen, dass das Ultraschall Portable den kompletten Rohrleitungsquerschnitt in die Berechnung mit einbezieht.

  • Seite 29: Montage Ultraschallwandler

    Anleitung Ultraschall- Durchflussmesser Portable 7.3. Montage Ultraschallwandler Dieses Kapitel informiert Sie über die Möglichkeiten der Montage Ihrer Ultraschallwandler. Die V-Montage ist dabei der Standard für die meisten Applikationen. 7.3.1. V- Montage Ultraschallwandler 1 Ultraschallwandler 2 Bei der so genannten V-Montage werden die beiden Ultraschallwandler auf der gleichen Rohrseite montiert.

  • Seite 30: Z- Montage

    Anleitung Ultraschall- Durchflussmesser Portable 7.3.3. Z- Montage Ultraschallwandler 1 Ultraschallwandler 2 Bei der Z- Montage handelt es sich um eine Sonderform der Ultraschallwandlermontage. Durch den im Vergleich zu V- und W-Montage verkürzten Signalweg kommt diese Installationsart üblicherweise bei großen Rohrleitungen bzw. stark verschmutzen oder gasbelasteten Medien mit einhergehender hoher Signaldämpfung zum Einsatz.

  • Seite 31: Parametrierung

    Anleitung Ultraschall- Durchflussmesser Portable 8.1. Parametrierung 8.1.1. Grundsätzliches zur Parametrierung Im Kapitel Parametrierung wird die Eingabe aller notwendigen Daten für eine Durchflussmessung beschrieben. 1. Das „QUICK SETUP“: mit Hilfe des Quicksetups werden Sie vom Ultraschall Portable schrittweise durch alle notwendigen Punkte einer Parametrierung geführt. Das Quick-Setup ist für die meisten Applikationen völlig ausreichend und erlaubt eine schnelle und effektive Parametrierung in sehr kurzer Zeit.

  • Seite 32: Parametrieren Mit Dem Quick-Setup

    Anleitung Ultraschall- Durchflussmesser Portable 8.3. Parametrieren mit dem Quick-Setup So gelangen Sie zur Parametrierung: Nach dem Einschalten: wählen Sie während der Startsequenz „Setup“  dann „Quicksetup“. Vom Hauptmessfenster „Durchfluss 1“: wählen „Setup“  dann „Quicksetup“. Start Treffen Sie die Auswahl ob Sie den Rohr Umfang oder den Rohr Außendurchmesser eingeben wollen: ODER Geben Sie den Rohraußen-...
  • Seite 33 Anleitung Ultraschall- Durchflussmesser Portable Geben Sie die Wandstärke der Rohrleitung ein: Ist Ihnen die Wandstärke nicht bekannt, empfehlen wir den Einsatz unseres Wanddickemessgerätes Ultraschall Portable- Wählen Sie das Rohrleitungsmaterial aus: ODER Wählen Sie das Rohr- Geben Sie die Schallge- leitungsmaterial aus der geschwindigkeit des Rohr- Datenbank aus: leitungsmaterials ein:...
  • Seite 34 Anleitung Ultraschall- Durchflussmesser Portable Ist die Rohrleitung ausgekleidet JA/NEIN ? NEIN ODER Geben Sie die Stärke der Auskleidung ein: Wählen Sie zwischen der Datenbank und der Benutzereingabe bei Materialien welche nicht In der Datenbank aufge- führt sind WDV / Molliné GmbH · Mönchstraße 11 · 70191 Stuttgart · Tel. 0711 / 35 16 95 - 20 · Fax 0711 / 35 16 95 - 29 · www.molline.de...
  • Seite 35 Anleitung Ultraschall- Durchflussmesser Portable ODER Wählen Sie das Rohraus- Geben Sie die Schallge- kleidungsmaterial aus der schwindigkeit des Materials Datenbank aus: der Rohrauskleidung ein: Rohrauskleidung Wählen Sie das Medium aus: ODER WDV / Molliné GmbH · Mönchstraße 11 · 70191 Stuttgart · Tel. 0711 / 35 16 95 - 20 · Fax 0711 / 35 16 95 - 29 · www.molline.de...
  • Seite 36 Anleitung Ultraschall- Durchflussmesser Portable Geben Sie die kine- matische Viskosität des Mediums ein: Geben Sie die Wärme- Kapazität des Mediums ein: Geben Sie die Dichte des Mediums ein: WDV / Molliné GmbH · Mönchstraße 11 · 70191 Stuttgart · Tel. 0711 / 35 16 95 - 20 · Fax 0711 / 35 16 95 - 29 · www.molline.de...
  • Seite 37 Anleitung Ultraschall- Durchflussmesser Portable Wählen Sie den passenden Ultraschallwandler aus: Informationen für welche Rohrgröße welcher Wandler geeignet ist, finden Kapitel „Ultraschall Portable Komponenten“. Wählen Sie die passende Montageart aus: Die Standart Montageart ist die „V- Montage“. Informationen zu den Montagearten finden Sie im Kapitel „Vorbereitung zur Messung“.
  • Seite 38 Anleitung Ultraschall- Durchflussmesser Portable Ausgabe des Abstandes der Ultraschall Sensoren: Bevor Sie mit der Messung starten empfehlen wir Ihnen (wenn möglich) einen Nullpunktabgleich durchzuführen. Siehe Kapitel 8.6 Achtung ! Bitte achten Sie unbedingt darauf, welche Sensorschiene angezeigt wird. Diese ist anschließend zu verwenden: Kurz = 25cm, Lochraster 7,5mm, (XUC-PW F21) Lang = 40cm, Lochraster 15mm, (XUC-PW F10, F20) ENDE...

  • Seite 39: Sensormontage/Sensorabstand

    Anleitung Ultraschall- Durchflussmesser Portable 8.4. Sensormontage/Sensorabstand Bei allen Montagearten und Ultraschallwandlern wird der Abstand von den gegenüberliegenden Fläche des jeweiligen Ultraschallwandlers gemessen. Die benötigten Abstände werden Ihnen nach der Parametrierung der Messstelle am Messumformer angezeigt und werden per Maßband abgetragen. Bei Verwendung der Montageschiene bei der sog.
  • Seite 40 Anleitung Ultraschall- Durchflussmesser Portable Abbildung 11 Beispiel V oder W- Montage mit Montageschiene Abbildung 9 Beispiel V oder Montage mit Textilspannbändern bei großen Rohrdurchmesser (Wandlertyp XUC-PW-F05) WDV / Molliné GmbH · Mönchstraße 11 · 70191 Stuttgart · Tel. 0711 / 35 16 95 - 20 · Fax 0711 / 35 16 95 - 29 · www.molline.de...

  • Seite 41: Installationsmöglichkeit Bei Z- Montage

    Anleitung Ultraschall- Durchflussmesser Portable 8.4.2. Installationsmöglichkeit bei Z- Montage Abstand US-Wandler 1 Abstand US-Wandler 2 Abbildung 10 Beispiel Z-Montage mit Edelstahlketten (nur ohne Montageschiene möglich) WDV / Molliné GmbH · Mönchstraße 11 · 70191 Stuttgart · Tel. 0711 / 35 16 95 - 20 · Fax 0711 / 35 16 95 - 29 · www.molline.de...

  • Seite 42: Einführung In Die Montage Der Ultraschallwandler

    Anleitung Ultraschall- Durchflussmesser Portable Abbildung 11 Beispiel Z-Montage mit Textilspannbändern bei großen Rohrdurchmesser 8.4.3. Einführung in die Montage der Ultraschallwandler Prinzipieller Aufbau der Ultraschallwandler: Der Ultraschallwandler (Typen XUC-PW-F10 und -F20) bestehen aus einem Wandlerträger und dem eigentlichen Ultraschallwandler. Der Ultraschallwandler ist beige und ist aus Kunststoff (PEEK) und wird durch einen Metallmantel geschützt.
  • Seite 43 Anleitung Ultraschall- Durchflussmesser Portable Rändelschraube (A) Wandlerträger Abbildung 14 Prinzipieller Aufbau der Ultraschallwandler Vor der Montage der Ultraschallwandler auf der Rohrleitung muss sich die beige Wandlerfläche unterhalb der Unterkante des Sensorträgers befinden, siehe Abbildung 14. Tragen Sie auf die nach oben hin abgesetzte beige Flächen, einen ungefähr erdnussgroßen Tropfen Ultraschallkoppelgel (Magnalube) auf und verreiben diesen etwas mit der Dosieröffnung der Tube.

  • Seite 44: Montage Der Ultraschallwandler Nach Der V Oder W Methode

    Anleitung Ultraschall- Durchflussmesser Portable 8.4.4. Montage der Ultraschallwandler nach der V oder W Methode Nach der Parametrierung der Messstelle zeigt Ihnen der Messumformer den Abstand der Wandler in mm und als Lochanzahl an. Die Anzahl der Löcher ist eine Bezugsgröße des Abstandes bei gleichzeitiger Anwendung der Montageschienen für folgende Ultraschallwandler: XUC-PW-F10, -F20, -F21.

  • Seite 45: Befestigung Des Ultraschallwandlers Auf Der Rohrleitung

    Anleitung Ultraschall- Durchflussmesser Portable 8.4.5. Befestigung des Ultraschallwandlers auf der Rohrleitung Rändelschraube (A) Abbildung 13 Befestigung Ultraschallwandler (Typ F10, F20) mittels Edelstahl-Spannkette Zur Fixierung der Ultraschallwandler (mit oder ohne Montageschiene) verwenden Sie die Edelstahlketten. Diese werden unter Spannung an den beiden Haken des Wandlers eingehakt, wobei hier eine leichte Spannung ausreichend und empfehlenswert ist.

  • Seite 46: Montage Der Ultraschallwandler Nach Der Z Methode

    Anleitung Ultraschall- Durchflussmesser Portable 8.4.6. Montage der Ultraschallwandler nach der Z Methode Verwenden Sie zum Anzeichnen der Montagepunkte eine Kunststoff oder Papierschablone. Bsp. Zeigt das Anzeichnen mittels einer Kunststoffschablone. 1. Wickeln Sie Kunststoffschablone an der Stelle einmal um die Rohrleitung, an welcher Sie später den ersten Ultraschallwandler positionieren möchten.
  • Seite 47 Anleitung Ultraschall- Durchflussmesser Portable Abbildung 16 Rohrleitung mit angezeichneter Linie für ersten Ultraschallwandler 3. Sie erhalten von Ihrem Ultraschall Portable nach erfolgreicher Parametrierung die axiale Distanz zwischen den beiden Ultraschallwandlern (Sensorabstand) angezeigt. Messen Sie nun den Wandlerabstand, entsprechend der Anzeige Ihres Ultraschall Portable, ausgehend von der angezeichneten ersten Linie zu dem Punkt, wo die zweite Linie angezeichnet werden soll (Montageposition für Wandlerfront 2.Wandler).
  • Seite 48 Anleitung Ultraschall- Durchflussmesser Portable 4. Zeichnen Sie zwei Kreuze an, welche sich in einer Achse zueinander befinden und welche als Zentrum die mittels der Schablone erstellten Linien haben. Abbildung 19 in Leitungsachse liegende Kreuze 5. Montieren Sie den ersten Ultraschallwandler. Die Front des ersten Wandlers liegt auf der Achse der als erstes angezeichneten Linie.
  • Seite 49 Anleitung Ultraschall- Durchflussmesser Portable des zweiten Wandlers liegt auf dem dritten angezeichneten Kreuz. Die Wandler befinden sich nun exakt gegenüberliegend. WDV / Molliné GmbH · Mönchstraße 11 · 70191 Stuttgart · Tel. 0711 / 35 16 95 - 20 · Fax 0711 / 35 16 95 - 29 · www.molline.de...

  • Seite 50: Parameter Editieren Über Das Hauptmenü

    Anleitung Ultraschall- Durchflussmesser Portable 8.5. Parameter editieren über das Hauptmenü Es ist ebenfalls möglich, die Parametrierung über das Hauptmenü durchzuführen. I.d.R genügt häufig die Parametrierung mittels Quick-Setup. Die Parametrierung über das Hauptmenü ist bei erweiterten Einstellungen (z.B. Ausgänge) bzw. bei nachträglicher Änderung einzelner Parameter (z.B.
  • Seite 51 Anleitung Ultraschall- Durchflussmesser Portable Direktzugriff auf Rohrparameter: Parameter Rohr Rohraußendurchmesser Rohraußenumfang oder Eingabe Eingabe Rohraußendurchmesser Rohraußenumfang Eingabe der Rohrwandstärke Rohrleitungsmaterial Rohrleitungsmaterial oder aus Datenbank benutzerdefiniert Datenbank: Eingabe der Schallge- 1 Kohlenstoffstahl schwindigkeit des 2 … Rohrleitungsmaterials Rohrleitung mit Auskleidung ? oder NEIN Eingabe der Dicke der...

  • Seite 52: Direktzugriff Mediumsparameter

    Anleitung Ultraschall- Durchflussmesser Portable Direktzugriff Mediumsparameter: Param. Medium oder Medium aus Datenbank Medium benutzerdefiniert Datenbank: Eingabe der Schallge- 1 Wasser 20 Grad schwindigkeit des 2 … Mediums Eingabe der kinema- tischen Viskosität des Mediums Eingabe der Wärmekapa- zität des Mediums Eingabe der Dichte des Mediums Direktzugriff auf die Auswahl des Ultraschallwandlertyps und der Montageart:...

  • Seite 53: Nullpunktabgleich

    Anleitung Ultraschall- Durchflussmesser Portable 8.6. Nullpunktabgleich Bevor Sie mit der Messung starten empfehlen wir einen Nullpunktabgleich durchzuführen. Voraussetzungen für einen fehlerfreien Nullpunktabgleich sind, dass das Gerät einwandfrei parametriert ist und dass beide Ultraschallwandler korrekt auf der Rohrleitung montiert wurden und elektrisch mit dem Messumformer verbunden sind.
  • Seite 54 Anleitung Ultraschall- Durchflussmesser Portable Der Nullpunktabgleich läuft nun automatisch. Nach erfolgtem Nullpunktabgleich erscheint automatisch das Messfenster „Durchfluss 1“. Sie können den ermittelten Nullpunkt überprüfen, indem Sie vom Messfenster „Durchfluss 1“ zum Diagnosefenster 2 navigieren. Wählen Sie im Messfenster „Durchfluss 1“  „DIAG“ Navigieren Sie mittels der Pfeiltasten zum Diagnosefenster wie unten dargestellt.

  • Seite 55: Nullpunkt Löschen

    Anleitung Ultraschall- Durchflussmesser Portable Übliche Werte, welche das Ultraschall Portable bei einem Nullpunktabgleich ermittelt, sind im niedrigen bis mittleren einstelligen Bereich. Erhalten Sie als „Zeitkorrektur“ eine Laufzeit ausgeben, welche sich im mittleren bis höheren zweistelligen Bereich (und mehr) bewegt, dann können Sie davon ausgehen, dass während des Nullpunktabgleichs ein (Rest-) Durchfluss vorhanden war.

  • Seite 56: Die Wärmemengenmessung

    Anleitung Ultraschall- Durchflussmesser Portable Bei sorgfältiger Installation liegt dieser Fehler typisch im Bereich 0,00- 0,03m/s Strömungsgeschwindigkeit. Je größer die Rohrleitung ist, desto kleiner ist in der Regel der Nullpunktfehler. 8.7. Die Wärmemengenmessung Die integrierte Wärmemengenmessung ermöglicht es Ihnen mit Hilfe der optional erhältlichen PT100 den Wärme- bzw.
  • Seite 57 Anleitung Ultraschall- Durchflussmesser Portable Das Ultraschall Portable zeigt Ihnen die Wärmeleistung und die (akkumulierte) Wärmemenge an. Die Ermittlung der Wärmeleistung: Die Querschnittsfläche der des Rohr Innendurchmesser [A] wird mit der Fließgeschwindigkeit [v] und der spezifischen Wärmekapazität des Mediums ] sowie die Differenztemperatur der beiden PT100, [T –...

  • Seite 58: Installation Der Pt100

    Anleitung Ultraschall- Durchflussmesser Portable 8.7.2. Installation der PT100: Die PT100 können je nach Temperatur entweder per Metallspannband (Foto), Montageketten oder Textilspannband auf Ihrer Rohrleitung befestigt werden. Wenn Sie die PT100 zusammen mit Ultraschall Portable erwerben liegen standardmäßig die Textilspannbänder beil. Installieren Sie beispielsweise die PT100 wie folgt auf der Rohrleitung: Es ist irrelevant ob Sie die PT100 mit der längeren oder kürzeren Seite des Gehäuses auf der Rohrleitung befestigen.

  • Seite 59: Nullpunktabgleich Der Pt100 Für Wärmemengenmessung (Relativmessung)

    Anleitung Ultraschall- Durchflussmesser Portable 8.7.3. Nullpunktabgleich der PT100 für Wärmemengenmessung (Relativmessung) Vom Hauptmessfenster „Durchfluss 1“: wählen Sie „SETUP“  dann „KOMPL SETUP“  Navigieren Sie im Hauptmenü zu „Kalibrierung“  wählen Sie „PT100 T2-T1“ Vor der Montage der PT100-Temperaturfühler auf der Rohrleitung sollte die Temperaturdifferenz zwischen den beiden PT100 annähernd Null Grad betragen.

  • Seite 60: Absolutmessung Für Wärmeleistungsmessung Mit Pt100

    Anleitung Ultraschall- Durchflussmesser Portable 8.7.4. Absolutmessung für Wärmeleistungsmessung mit PT100 Sie haben die Möglichkeit die angezeigte Temperatur für jeden PT100, bezogen auf ein Referenzthermometer anzugleichen. Das kann zum Beispiel bei einer Wärmeleistungsmessung nützlich sein. Bsp.: In der Rohrleitung befindet sich ein Widerstandsthermometer welches 80°C anzeigt.

  • Seite 61: Die Messfenster Des Ultraschall Portable

    Anleitung Ultraschall- Durchflussmesser Portable 9. Die Messfenster des Ultraschall Portable 9.1. Das zentrale Messfenster „Durchfluss 1“ So gelangen Sie zum zentralen Messfenster „Durchfluss 1“ Nach dem Einschalten: warten Sie ca. 5 Sekunden während der Startbildschirm angezeigt wird, Ultraschall Portable schaltet dann automatisch in das zentrale Messfenster „Durchfluss 1“.

  • Seite 62: Das Messfenster „Durchfluss 2

    Anleitung Ultraschall- Durchflussmesser Portable LOG INAKTIV Zeigt an, dass gegenwärtig keine Datenloggeraufzeichnung durchgeführt wird LOG AKTIV Zeigt an, dass gegenwärtig eine Datenloggeraufzeichnung durchgeführt wird USB ON Zeigt an, dass das Ultraschall Portable mittels USB mit einem Rechner verbunden ist Setzt den Totalizer (Volumenzähler) zurück auf Null Wechsel zu den Diagnosefenstern.

  • Seite 63: Das Messfenster „Wärmemenge

    Anleitung Ultraschall- Durchflussmesser Portable Wechsel zum Hauptmessfenster „Durchfluss 1“ Wechsel zum Messfenster „Wärmemenge“ 9.3. Das Messfenster „Wärmemenge“ So gelangen Sie zum Hauptmessfenster „Wärmemenge“ Vom Hauptmessfenster „Durchfluss 1“ ausgehend: Wählen Sie „Flow 2“  und anschließend „Heat“ Im Messfenster „Wärmemenge“ erhalten Sie alle wichtigen Informationen, kompakt zusammen gefasst zu Ihrer Wärmemengenmessung.

  • Seite 64: Auswahl Der Einheiten

    Anleitung Ultraschall- Durchflussmesser Portable 9.4. Auswahl der Einheiten So gelangen Sie zum Menü „Einheiten“: Vom Hauptmessfenster „Durchfluss 1“: wählen Sie „SETUP“  dann „KOMPL SETUP“  Navigieren Sie im Hauptmenü zu „Einheiten“ Wählen Sie die Messgröße deren Einheit Sie ändern möchten: 9.4.1.

  • Seite 65: Auswahl Der Einheit Des Totalisators

    Anleitung Ultraschall- Durchflussmesser Portable 9.5. Auswahl der Einheit des Totalisators So gelangen Sie zum Einheiten- Untermenü „Totalisator“ Vom Hauptmessfenster „Durchfluss 1“: wählen Sie „SETUP“  dann „KOMPL SETUP“  Navigieren Sie im Hauptmenü zu „Einheiten“  wählen Sie „Durchflusszähler“ Wählen Sie die gewünschte Einheit: Bei der Einheit Gallonen handelt es sich um metrische Gallonen WDV / Molliné...

  • Seite 66: Auswahl Der Einheit Für Wärmeleistung

    Anleitung Ultraschall- Durchflussmesser Portable 9.5.1. Auswahl der Einheit für Wärmeleistung So gelangen Sie zum Einheiten- Untermenü „Wärmeleistung“ Vom Hauptmessfenster „Durchfluss 1“: wählen Sie „SETUP“  dann „KOMPL SETUP“  Navigieren Sie im Hauptmenü zu „Einheiten“  wählen Sie „Wärmeleistung“ Wählen Sie die gewünschte Einheit: 9.5.2.

  • Seite 67: Speichern/Laden Und Verwalten Von Daten

    Anleitung Ultraschall- Durchflussmesser Portable 9.6. Speichern/Laden und verwalten von Daten 9.6.1. Daten loggen Mit dem loggen von Daten, ist die Aufzeichnung (Speicherung) von Messwertdaten, auf der internen SD- Speicherkarte gemeint. Aufgezeichnet werden Daten wie: Datum, Zeit, Durchfluss, Fließgeschwindigkeit, Totalisator. Bei angeschlossenen PT100 werden ebenfalls die Leistung, Wärmemenge und Temperatur(Differenzen) aufgezeichnet.
  • Seite 68 Anleitung Ultraschall- Durchflussmesser Portable Parametrierung der zeitgesteuerten Aufzeichnung Bsp.: Aufgezeichnet werden sollen Daten vom 25.05.2012, 15.00 Uhr bis 26.05.2012, 16.00 Uhr. Es sollen alle 60 Sekunden Daten auf der SD Karte aufgezeichnet werden. Start 15.00Uhr Stop 16.00Uhr 25.05.2012 26.05.2012 27.05.2012 Geben Sie als Start Datum den 25.05.2012 ein Geben Sie die Startzeit 15.00.00 Uhr ein Geben Sie als Dauer 001:01:00:00 ein...

  • Seite 69: Abbrechen Der Zeit Gesteuerten Aufzeichnung

    Anleitung Ultraschall- Durchflussmesser Portable Ist der Logger aktiv, das heißt es werden gerade Daten aufgezeichnet, dann erscheint im Messfenster „Durchfluss 1“ „LOG AKTIV“. Werden gerade keine Daten aufgezeichnet erscheint im Messfenster „Durchfluss 1“ LOG INAKTIV. 9.6.3. Abbrechen der Zeit gesteuerten Aufzeichnung Planen Sie die Zeit gesteuerte Aufzeichnung abzubrechen dann navigieren Sie bitte wie folgt: Vom Hauptmessfenster „Durchfluss 1“: wählen Sie „SETUP“...

  • Seite 70: Parameter Speichern/Laden Editieren

    Anleitung Ultraschall- Durchflussmesser Portable 9.6.4. Parameter speichern/laden editieren Vom Hauptmessfenster „Durchfluss 1“: wählen Sie „SETUP“  dann „KOMPL SETUP“  wählen Sie „Param. Speich/Laden“ Ihr Ultraschall Portable bietet Ihnen die Möglichkeit Parametrierungen zu speichern und zu laden. Das spart Zeit wenn Sie Messungen an wiederkehrenden Messstellen durchführen.
  • Seite 71 Anleitung Ultraschall- Durchflussmesser Portable Geben Sie nun einen Dateinamen ein, indem Sie „Rename“ auswählen. Mit Hilfe der Pfeiltasten wählen Sie einen Buchstaben oder löschen mit „DEL“ einen Buchstaben. Mit „ENTER“ übernehmen Sie den Buchstaben. Wählen Sie „DONE“ und anschließend „ENTER“ um die Dateieingabe abzuschließen. Wählen Sie anschließend „SAVE“...

  • Seite 72: Daten Am Computer Auslesen Und Bearbeiten

    Anleitung Ultraschall- Durchflussmesser Portable 10. Daten am Computer auslesen und bearbeiten: Wenn Sie das Ultraschall Portable per USB- Kabel mit Ihrem XP/WIN2000/Vista/Windows 7/MAC OS X.x Computer verbinden, dann wird Ihr Ultraschall Portable automatisch als Massenspeicher erkannt. Bei der USB Schnittstelle des Ultraschall Portable handelt es sich um eine USB 2.0 Schnittstelle. Sobald das Ultraschall Portable mit dem Computer mit USB verbunden ist, erscheint im Messfenster „Durchfluss 1“, die Information „USB ON“.

  • Seite 73: Exportieren Der Daten In Eine Tabellenkalkulation (Z.b. Excel)

    Anleitung Ultraschall- Durchflussmesser Portable 10.1. Exportieren der Daten in eine Tabellenkalkulation (z.B. Excel) Einleitung: Voraussetzung für den Datenexport ist, dass das Gerät mittels USB mit Ihrem Rechner verbunden ist, oder die Datenloggerdatei bereits von der internen SD- Karte auf einen Massenspeicher kopiert wurde, welcher Bestandteil Ihres Rechners ist, oder mit diesem verbunden ist.
  • Seite 74 Anleitung Ultraschall- Durchflussmesser Portable 3. Die Datenloggerdatei (unbearbeitetes *.txt Format) wird in etwa wie folgt aussehen: 4. Wählen Sie nun den Menüpunkt „Bearbeiten“ und anschließend „Ersetzen“ 5. Es erscheint daraufhin folgendes Fenster. Geben Sie nun im Feld „Suchen nach“ einen Punkt (.) ein. Bei „Ersetzen durch“ geben Sie ein Komma (,) ein. Klicken Sie anschließend auf „Alle ersetzen“.
  • Seite 75 Anleitung Ultraschall- Durchflussmesser Portable 6. Die Datei sieht nun wie folgt aus. Speichern Sie nun die Datei ab. 7. Starten Sie Excel 8. Wählen Sie im Menü „Daten“ das Untermenü „Externe Dateien importieren“. 9. Wählen Sie nun das Laufwerk/Datei/Verzeichnis auf welchem sich der zu importierende Datenlog befindet, welchen Sie zuvor im Editor bearbeitet hatten.
  • Seite 76 Anleitung Ultraschall- Durchflussmesser Portable 10. Wählen Sie im darauffolgendem Fenster folgende Einstellungen: „Getrennt“ und „Windows (ANSI)“. Klicken Sie dann auf „Weiter“. 11. Aktivieren Sie die Felder „Leerzeichen“ und „Semikolon“. Der Haken bei „Aufeinanderfolgende Trennzeichen als ein Zeichen behandeln“, wird daraufhin automatisch gesetzt.
  • Seite 77 Anleitung Ultraschall- Durchflussmesser Portable 12. Nachdem Sie unter Punkt 5 „Fertig stellen“ angeklickt haben, erscheint das Fenster „Daten Importieren“. Hier klicken Sie bitte auf „OK“. Das Daten importieren ist nun abgeschlossen. 13. Die Datei ist nun importiert und zur weiteren Verarbeitung geeignet. Das Format ist wie unten dargestellt: WDV / Molliné...

  • Seite 78: Parametrierung Der Ein- Und Ausgänge

    Anleitung Ultraschall- Durchflussmesser Portable 11. Parametrierung der Ein- und Ausgänge So gelangen Sie zum Menü Ein-/Ausgangs-Einstellungen Vom Hauptmessfenster „Durchfluss 1“: wählen „SETUP“  dann „KOMPL SETUP“  Navigieren Sie im Hauptmenü zu „E/A Einstellungen“ 11.1. Parametrierung der 4-20mA Ausgänge Das Ultraschall Portable besitzt insgesamt zwei 4-20mA Ausgänge. Sie haben die Möglichkeit den Ausgängen verschiedene Messwerte zuzuweisen.

  • Seite 79: Farbkodierung Des 4-20Ma Ausgangskabels

    Anleitung Ultraschall- Durchflussmesser Portable Aktiv 1: Ultraschall Portable 24V/DC I1/2_A Amperemeter I1/2_B Das Ultraschall Portable besitzt eingangsseitig eine Halbleiterschaltung welche den Widerstand dynamisch regelt. Farbkodierung des 4-20mA Ausgangskabels: schwarz I1A (Ausgang 1) I1B (Ausgang 1) grün I2A (Ausgang 2) weiß I2B (Ausgang 2) Stromausgang 1 (I1A/B): Die Stromrichtung ist von I1B nach I1A Stromausgang 2 (I2A/B): Die Stromrichtung ist von I2B nach I2A...
  • Seite 80 Anleitung Ultraschall- Durchflussmesser Portable Wählen Sie nun welchen Analogausgang Sie verwenden möchten: Wählen Sie nun, welche Größe am Analogausgang ausgegeben werden soll: Wählen Sie nun den Wert welcher 4mA Ausgang zugewiesen wird (Beispiel Durchfluss): Wählen Sie nun den Wert welcher dem 20mA Ausgang zugewiesen wird: WDV / Molliné...

  • Seite 81: Parametrierung Des Relais

    Anleitung Ultraschall- Durchflussmesser Portable 11.2. Parametrierung des Relais Das Ultraschall Portable besitzt einen Relais Ausgang. Sie haben die Möglichkeit dem Ausgang eine Funktion und einen Bereich zuzuweisen. Beispiel für eine externe Beschaltung: Ultraschall Portable Alarm Spannungsquelle Es ist zum Beispiel möglich eine Alarmfunktion mit dem Ausgang zu koppeln, um z.B.
  • Seite 82 Anleitung Ultraschall- Durchflussmesser Portable So gelangen Sie zum Menü „Analog Ausgang“: Vom Hauptmessfenster „Durchfluss 1“: wählen Sie „SETUP“  dann „KOMPL SETUP“  Navigieren Sie im Hauptmenü zu „E/A Einstellungen“  Wählen Sie nun „Relais“. Wählen Sie die Größe: Wählen Sie ab welchem minimalen Wert das Relais ausgeschaltet werden soll: Bei der Parametrierungen von Größen wie z.B.
  • Seite 83 Anleitung Ultraschall- Durchflussmesser Portable Wählen Sie ab welchem maximalen Wert das Relais eingeschaltet werden soll: Bsp.: In einer Applikation wird eine Pumpe betrieben und gemessen wird die Menge, welche die Pumpe fördert. Die Maximale Fördermenge beträgt 6000m³/g. Unterhalb von 150m³/h Fördermenge kann die Pumpe Schaden davon tragen.

  • Seite 84: Parametrierung Des Impulsausgangs

    Anleitung Ultraschall- Durchflussmesser Portable 11.3. Parametrierung des Impulsausgangs Ultraschall Portable welche ab Januar 2013 ausgeliefert wurden, besitzen einen Impulsausgang. Der Impulsausgang ist als Transistor Ausgang ausgeführt (Open Collector). Sie haben die Möglichkeit dem Ausgang verschiedene Ausgabevolumina zuzuweisen. Der Ausgang ist ab Werk passiv (das Hardwaredesign sieht keine Umschaltung auf aktive Speisung durch das Ultraschall Portable vor).
  • Seite 85 Anleitung Ultraschall- Durchflussmesser Portable Wählen Sie die Größe welche Sie ausgeben möchten, z.B. den Volumenstrom Geben Sie nun den Wert an, bei welchem ein Zählimpuls ausgegeben werden soll. Bei der unten dargestellten Einstellung wird pro 10m³ Durchfluss ein Zählimpuls ausgegeben. Die Einheit des Zählimpulses für das Volumen (Bsp.

  • Seite 86: Kalibrierung

    Anleitung Ultraschall- Durchflussmesser Portable 12. Kalibrierung Ihr Ultraschall Portable bietet die Möglichkeit der Kalibrierung. Kalibriert werden kann der Durchfluss. Ebenso können die Analogausgänge und die PT100 kalibriert werden. So gelangen Sie zum Menü Kalibrierung: Vom Hauptmessfenster „Durchfluss 1“: wählen Sie „SETUP“  dann „KOMPL SETUP“...

  • Seite 87: Kalibrierung Der Pt100

    Anleitung Ultraschall- Durchflussmesser Portable 12.2. Kalibrierung der PT100 Weitere Informationen zu Kalibrierung der PT100 finden Sie im Kapitel 8.7.3  Wärmemengenmessung  Nullpunktabgleich der PT100 WDV / Molliné GmbH · Mönchstraße 11 · 70191 Stuttgart · Tel. 0711 / 35 16 95 - 20 · Fax 0711 / 35 16 95 - 29 · www.molline.de...

  • Seite 88: Systemeinstellungen

    Anleitung Ultraschall- Durchflussmesser Portable 13. Systemeinstellungen So gelangen Sie zum Menü Systemeinstellungen: Vom Hauptmessfenster „Durchfluss 1“: wählen Sie „SETUP“  dann „KOMPL SETUP“  Navigieren Sie im Hauptmenü zu „Systemeinstellungen“ 13.1. Ändern der Zeit und des Datums So gelangen Sie zum Fenster „Zeit und Datum“: Vom Hauptmessfenster „Durchfluss 1“: wählen Sie „SETUP“...

  • Seite 89: Ändern Der Anzeige-Hintergrundbeleuchtung

    Anleitung Ultraschall- Durchflussmesser Portable 13.2. Ändern der Anzeige- Hintergrundbeleuchtung So gelangen Sie zum Fenster „Hintergrundbeleuchtung“: Vom Hauptmessfenster „Durchfluss 1“: wählen Sie „SETUP“  dann „KOMPL SETUP“  Navigieren Sie im Hauptmenü zu „Systemeinstellungen“  Wählen Sie „Hintergrundbeleuchtung“ Stellen Sie nun die Anzeigehelligkeit ein. 13.3.

  • Seite 90: Sonstiges

    Anleitung Ultraschall- Durchflussmesser Portable 2. Wählen Sie im erscheinenden Fenster mit Hilfe der Pfeile die gewünschte Anzeigesprache. Bestätigen Sie die Eingabe mit „Enter“. Verlassen Sie das Menü mit „SETUP“. Mit der Einstellung der Sprache ändern Sie Sprache in den Menüs. Die Sprache in den Feldern neben den Multifunktionstasten bleibt weites gehend unverändert.

  • Seite 91: Schwellwert Durchfluss

    Anleitung Ultraschall- Durchflussmesser Portable 13.6. Schwellwert Durchfluss Vom Hauptmessfenster „Durchfluss 1“: wählen Sie „SETUP“  dann „KOMPL SETUP“  Navigieren Sie im Hauptmenü zu „Systemeinstellungen“  Wählen Sie „Sonstiges“  Schwellwert Durchfluss Nur Durchflussmengen, welche größer als der parametrierte „Schwellwert Durchfluss“...

  • Seite 92: Hardware- Und Software Reset

    Anleitung Ultraschall- Durchflussmesser Portable 13.9. Hardware- und Software Reset Beim Ultraschall Portable wird zwischen zwei Arten des Reset (Reset=zurücksetzen) unterschieden: 1. Hardware Reset 2. Software Reset 1. Der Hardware Reset: Ausschnitt Geräterückseite Ultraschall Portable Den Hardware-Reset lösen Sie dadurch aus, indem Sie einen spitzen Gegenstand (z.B.

  • Seite 93: Fehlersuche

    Anleitung Ultraschall- Durchflussmesser Portable Nach einem Software-Reset müssen Sie anschließend das Datum und die Zeit neu einstellen. Ebenfalls werden alle parametrieren Werte zu Null gesetzt (Parametrierung, Datenlogger etc.). Achtung ! Die Parameterdateien werden ebenfalls gelöscht. Die Logger- Daten auf der geräteinternen SD- Speicherkarte bleiben davon unberührt.

  • Seite 94: Integrierte Sensortestfunktion

    Anleitung Ultraschall- Durchflussmesser Portable 14.1. Integrierte Sensortestfunktion Ihr Ultraschall Portable bietet Ihnen die Möglichkeit die Ultraschallsensoren zusammen mit den Kabeln zu testen. Wenn z.B. die aktuelle Messung kein Ergebnis liefert, lässt sich anhand eines Sensortest sicherstellen, dass die Ultraschallwandler zusammen mit dem Signalkabel korrekt funktionieren. Dadurch lässt sich der Fehler auf die Applikation eingrenzen.
  • Seite 95 Anleitung Ultraschall- Durchflussmesser Portable 6. Wenn die Ultraschallwandler einwandfrei funktionieren, sind neben den beiden Sendesignalen zwei weitere Signalpakete zu sehen. Diese Empfangssignale sind im Bild (1) zu sehen. Das Nachschwingen (2) kann unterschiedlich ausfallen und ist vom Ultraschallwandlertyp abhängig. 7. Wenn beide Empfangssignale (1) zu sehen sind, dann sind die Ultraschallwandler und die Signalkabel in Ordnung.

  • Seite 96: Ultraschall Portable Fehlerbehebung

    Anleitung Ultraschall- Durchflussmesser Portable 15. Ultraschall Portable Fehlerbehebung A. Keine Durchflussmessung möglich: 1A. Ist die Rohrleitung zweifelsfrei vollständig gefüllt? 2A. Ist eine Gasbelastung des Mediums auszuschließen ? Ist eine Pumpe in der Nähe ? Wenn Sie Gasbelastung haben:  Haben Sie die Wandler auf 10 oder 14 Uhr bei einer horizontalen Rohrleitung montiert ? ...
  • Seite 97 Anleitung Ultraschall- Durchflussmesser Portable der korrekte Wandler ausgewählt und parametriert wurde. 8A. Welche Montageart haben Sie gewählt ? Die Standardmontage ist die V Montage. Wenn Sie die W- Montage gewählt haben, probieren Sie zuerst die V- Montage. 9A. Haben Sie den Wandlerabstand korrekt gewählt. Gemessen wird von den Wandlerfronten.

  • Seite 98: Unpräzise Messergebnisse

    Anleitung Ultraschall- Durchflussmesser Portable B. Unpräzise Messergebnisse 1B. Haben Sie die entsprechenden Ein- und Auslaufstrecken eingehalten ? Je kürzer die Ein- und Auslaufstrecken sind, desto höher ist die zu erwartende Messunsicherheit. 2B. Wurde ein Nullpunktabgleich bei abgeschieberter Leitung durchgeführt ? 3B.

  • Seite 99: Die Diagnosefunktionen Des Ultraschall Portable

    Anleitung Ultraschall- Durchflussmesser Portable 15.1. Die Diagnosefunktionen des Ultraschall Portable 15.1.1. Signalanalyse Ultraschall Portable-F bietet leistungsstarke Diagnosemöglichkeiten, die dem geübten Nutzer die Möglichkeit geben, auch bei schwierigen Anwendungen zuverlässige Messungen zu realisieren. Um diese Möglichkeiten voll nutzen zu können, ist das Verständnis der Wellenausbreitung und der Signalverarbeitung hilfreich.
  • Seite 100 Anleitung Ultraschall- Durchflussmesser Portable Zur Zeit T=0 sendet der UP-Wandler sein Signal. Nach einer Zeit T=tp kann man das Signal sehen, dass direkt der Rohrwand entlang gewandert ist. Dies ist in aller Regel das erste Signal, dass bei der V- bzw. W- Position ankommt, da es die kürzeste Pfadlänge hat und die Schallgeschwindigkeit des Rohrwandmaterial in der Regel höher ist, als die der Flüssigkeit.

  • Seite 101: Oszilloskopfunktionen Des Ultraschall Portable

    Anleitung Ultraschall- Durchflussmesser Portable 15.1.2. Oszilloskopfunktionen des Ultraschall Portable In Ultraschall Portable haben Sie die Möglichkeit sich die Signale, die Ultraschall Portable empfängt und analysiert selbst anzusehen und die Auswertung von Ultraschall Portable zu manipulieren. Ultraschall Portable nimmt alle Einstellungen zur Signalauswertung automatisch vor.

  • Seite 102: Signalanalyse

    Anleitung Ultraschall- Durchflussmesser Portable Mit den Taste ZOOM- / ZOOM+ können sie nun das Anzeige- und Messfenster vergrößern bzw verkleineren. Mit den beiden Pfeiltasten können sie das Signal nach links bzw. nach rechts verschieben. Bitte beachten Sie, dass Ultraschall Portable die Signal auswertet, die aktuell im Bildschirm dargestellt werden. Wenn Sie also das Signal aus dem Fenster herausfahren, wird Ihre Messung fehlerhaft sein.
  • Seite 103 Anleitung Ultraschall- Durchflussmesser Portable Auf der Zeitachse ist praktisch kein Rauschen mehr zu erkennen, das Signal zeichnet sich in idealer weise auf der Zeitachse ab. Das nächste Bild zeigt einen ungünstigen Signal-Rauschen-Abstand: Auf der Zeit-Achse ist vor und nach dem Signal ein deutliches Rauschen zu erkennen.

  • Seite 104: Signalschärfe

    Anleitung Ultraschall- Durchflussmesser Portable  Achten Sie auf ausreichend lange ungestörte Einlaufstrecke.  Achten Sie darauf, dass die Sensorkabel ausreichen Abstand zu Leistungsführenden Kabeln haben.  Halten Sie insbesondere Abstand von Pumpen und Frequenzumrichtern.  Verwenden Sie die Z-Montage anstelle der V-Montage oder verwenden Sie die V-Montage anstelle der W-Montage ...
  • Seite 105 Anleitung Ultraschall- Durchflussmesser Portable Hier ist der Amplitudenanstieg zunächst sehr gering und erst nach der Phasenverschiebung kommt es zu einer hohen Amplitudenaussteuerung. Ultraschall Portable kann durch seine hochentwickelte Signalauswertung auch Signale auswerten, die eine sehr ungünstige Signalschärfe haben. Dennoch sollte der Benutzer immer eine möglichst gute Signalschärfe herstellen, da hierdurch die Messwertstreuung im Falle zusätzlicher Störungen günstiger werden.

  • Seite 106: Signalentflechtung Auf Kleinen Rohrleitungen

    Anleitung Ultraschall- Durchflussmesser Portable 15.1.6. Signalentflechtung auf kleinen Rohrleitungen Im Falle kleiner Rohrleitungen (<50mm) werden die Zeiten zwischen den Signalen sehr kurz bzw. im ungünstigen Fall können Sich die Signale sogar überlagern. Die folgenden Grafik zeigt, wie sich in diesem Fall die unterschiedlichen Signale darstellen können: In diesem Fall hat Ultraschall Portable in seinem Messfenster nicht nur das V- Montage-Signal, sondern überlagert das Rohrwandsignal und u.U.
  • Seite 107 Anleitung Ultraschall- Durchflussmesser Portable  Verwenden Sie eine andere Signalcodierung, um eine schmaleres und schärferes Signal zu erhalten. („3 - Barker 5“ oder „1- 1Puls“ anstelle „4 - Barker 7“)  Verwenden Sie einen Wandler mit höherer Frequenz um ein schmaleres und schärferes Signal zu erhalten.

  • Seite 108: Die Diagnosefenster

    Anleitung Ultraschall- Durchflussmesser Portable 15.1.7. Die Diagnosefenster Wir empfehlen die Nutzung und Interpretation der Ergebnisse Personen, welche erfahren im Umgang mit Ultraschall Messtechnik sind. Gerne unterstützen wir Sie dabei mit Hilfe der Diagnosefenster auch an schwierigen Applikationen ein zufrieden stellendes Messergebnis zu erzielen.
  • Seite 109 Anleitung Ultraschall- Durchflussmesser Portable Bsp 1. Setzt man Signalqualität auf Null dann werden 100% gültige Schüsse zur Auswertung herangezogen (macht keinen Sinn !). Bsp. 2 wenn von 50 gesendeten Schüssen 25 verworfen werden, dann ist die Signalqualität (SigQ) 50%. Typischer Wert liegt bei ca. 75% K- Faktor: Kompensationsfaktor der internen Reynolds Kompensation, wird auf Basis der beim Medium hinterlegten kinematische Viskosität ermittelt.
  • Seite 110 Anleitung Ultraschall- Durchflussmesser Portable Verstärkung: Der interne Vorverstärker zum Verstärken der Ultraschallsignale kann in einem Bereich von 0-255 automatisch geregelt werden (AGC). Wobei 0 der niedrigste und 255 der höchste Wert ist. Zeitkorrektur: Ist die Zeit welche bei einem Nullpunktabgleich erfasst wird Qualität: Das Qualitätskriterium ist das Verhältnis von der Korrelation der Referenz mit der Referenz zu der Korrelation der Referenz mit dem tatsächlichen Signal.
  • Seite 111 Anleitung Ultraschall- Durchflussmesser Portable eine Auskleidung befindet (Rohwert, nicht gemessen), falls eine Rohrauskleidung parametriert wurde, sonst ist die Laufzeit Null. Achtung nicht zu verwechseln mit einer außen liegenden Isolation oder einem Schutzanstrich auf der Rohrleitung. Lamda Korr.: Hier kann (von einem Experten) dT um Vielfache von Lamda (Wellenlänge) korrigiert werden dT Korr.: Lamda- Korrekturwert als Zeiteinheit...

  • Seite 112: Softwareupdate

    Anleitung Ultraschall- Durchflussmesser Portable 15.2. Softwareupdate 15.2.1. Abfrage der bereits installierten Softwareversion Um sich zu vergewissern, dass die Software auf Ihrem Ultraschall Portable nicht aktueller als die Updatedatei ist, welche Sie planen auf Ihrem Ultraschall Portable zu installieren, sollten Sie die installierte Version, vor einem geplanten Update, zu erst abfragen.
  • Seite 113 Anleitung Ultraschall- Durchflussmesser Portable 15.2.2. Entpacken des Updateordners Sie erhalten Ihr Software- Update in der Regel als komprimierte Datei im ZIP- Format (zu erkennen am Reißverschlusssymbol des Ordners). An Hand des Dateinamens können Sie auch die Version des Softwareupdates ersehen, hier z.B. V1.0.6c Entpacken Sie nun die Datei, z.B.
  • Seite 114 Anleitung Ultraschall- Durchflussmesser Portable Was tun wenn Ihr Ultraschall Portable nicht als Massenspeicher angezeigt wird ? Abhängig vom Betriebssystem kann es sein, dass Sie aufgefordert werden den Datenträger des Ultraschall Portable vor einer erstmöglichen Benutzung zu formatieren. Um die SD- Karte des Ultraschall Portable für ein Softwareupdate nutzen zu können, müssen Sie dieser Aufforderung nachkommen.

  • Seite 115: Stoffdaten

    Anleitung Ultraschall- Durchflussmesser Portable 16. Stoffdaten Schallgeschwindigkeit und Dichte verschiedener Flüssigkeiten Flüssigkeit T°C pg/cm³ Vm/s Aceton 0.7905 1190 Anilin 1.0216 1659 Alkohol 0.7893 1168 Ether 0.7135 1006 Ethylen Glykol 1.1131 1666 N-Oktan 0.7021 1192 O-Xylol 0.871 1360 Chloroform 1.4870 1001 Chlorbenzol 1.1042 1289...
  • Seite 116 Anleitung Ultraschall- Durchflussmesser Portable Schallgeschwindigkeiten von Wasser in Abhängigkeit von der Mediumstemperatur (0 bis 100°C) T°C Vm/s T°C Vm/s T°C Vm/s T°C Vm/s 1402.74 1407.71 1499.64 1543.93 1555.40 1412.57 1502.20 1544.95 1555.31 1417.32 1504.68 1545.92 1555.18 1421.98 1507.10 1546.83 1555.02 1426.50 1509.44 1547.70...
  • Seite 117 Anleitung Ultraschall- Durchflussmesser Portable Essigsäure 1.0495 1159 1.162 Methylacetat 0.928 1181 0.411 Ethylacetat 0.900 1164 0.499 Deuteriumoxid 1.1053 1388 1.129 Tetrachlorkohlenstoff 1.5942 0.608 Quecksilber 13.5955 1451 0.114 Nitrobenzol 1.207 1473 1.665 Schwefelkohlenstoff 1.2634 1158 0.290 n-Pentan 0.6260 1032 0.366 n-Hexan 0.654 1083 0.489...

  • Seite 118: Technische Daten

    Anleitung Ultraschall- Durchflussmesser Portable 17. Technische Daten  Betriebsspannung: 100-240 V/AC, DC Eingang 18V max. 2,22A  Leistungsaufnahme: <20 Watt Betriebstemperatur: -20…60°C  Schutzart Messumformer: IP54  Akkulaufzeit (bei neuem Akku, vollständig aufgeladen): Mit eingeschalteter Hintergrundbeleuchtung: ca. 3 Stunden Mit ausgeschalteter Hintergrundbeleuchtung: ca. 5 Stunden ...
  • Seite 119 Anleitung Ultraschall- Durchflussmesser Portable Notizen:______________________________ _____________________________________ _____________________________________ _____________________________________ _____________________________________ _____________________________________ _____________________________________ _____________________________________ _____________________________________ _____________________________________ _____________________________________ _____________________________________ _____________________________________ _____________________________________ _____________________________________ _____________________________________ _____________________________________ _____________________________________ _____________________________________ _____________________________________ WDV/Molliné GmbH Mönchstraße 11 70191 Stuttgart Telefon: +49 711 35 16 95-20 : +49 711 35 16 95-29 eMail : info@molline.de WDV / Molliné...
