jablotron JA-110B Kurzanleitung

JA-110B Akustischer Glasbruchmelder für Busse
Dieses Dokument wurde maschinell aus dem englischen Original übersetzt. Bei Unklarheiten oder Zweifeln beziehen Sie sich bitte auf die ursprüngliche Ausführung des
Dokuments. Bei Fehlern oder weiteren Fragen wenden Sie sich bitte an den Technischen Support (die Kontaktdaten finden Sie am Ende dieses Dokuments).
Der JA-110B ist Bestandteil des JABLOTRON -Systems. Er dient zur Erkennung von Glasbrüchen in Gebäuden. Er reagiert auf Luftdruckänderungen, die mit dem
charakteristischen Geräusch von Glasbruch einhergehen. Der Melder reagiert impulsartig (meldet nur seine Auslösung). Die Installation des Melders sollte von
einem geschulten Techniker mit gültigem Zertifikat eines autorisierten Händlers durchgeführt werden.
Beim Anschluss des Moduls an den Systembus immer die Spannung abschalten.
1. Öffnen Sie die Melderabdeckung, indem Sie mit dem flachen Schraubendreher auf den Riegel (1) drücken.
2. Nehmen Sie die Platine heraus – sie wird durch eine Verriegelung (5) gehalten.
3. Buskabel einführen und das hintere Abdeckteil an die Wand schrauben.
4. Platine wieder einsetzen und Buskabel an den Busklemmen (6) anschließen.
5. Stellen Sie die Empfindlichkeit des Akustiksensors mit dem Trimmer (10) ein.
6. Schließen Sie die Abdeckung des Detektors.
1 – Deckelverriegelung; 2 – Loch für Akustiksensor; 3 – Lichtleiter; 4 – Akustiksensor; 5 – Leiterplattenverriegelung; 6 – Busklemmen; 7 – Seriennummer;
8 – rote LED-Aktivierungsanzeige; 9 – gelbe LED-Fehleranzeige; 10 – Trimmer zur Empfindlichkeitseinstellung; 11 – Sabotagekontakt;
Verwenden Sie je nach Typ des Bedienfelds die empfohlene Software oder Anwendung (siehe Handbuch des Bedienfelds).
JA-110B
Installation
II .
I.
1

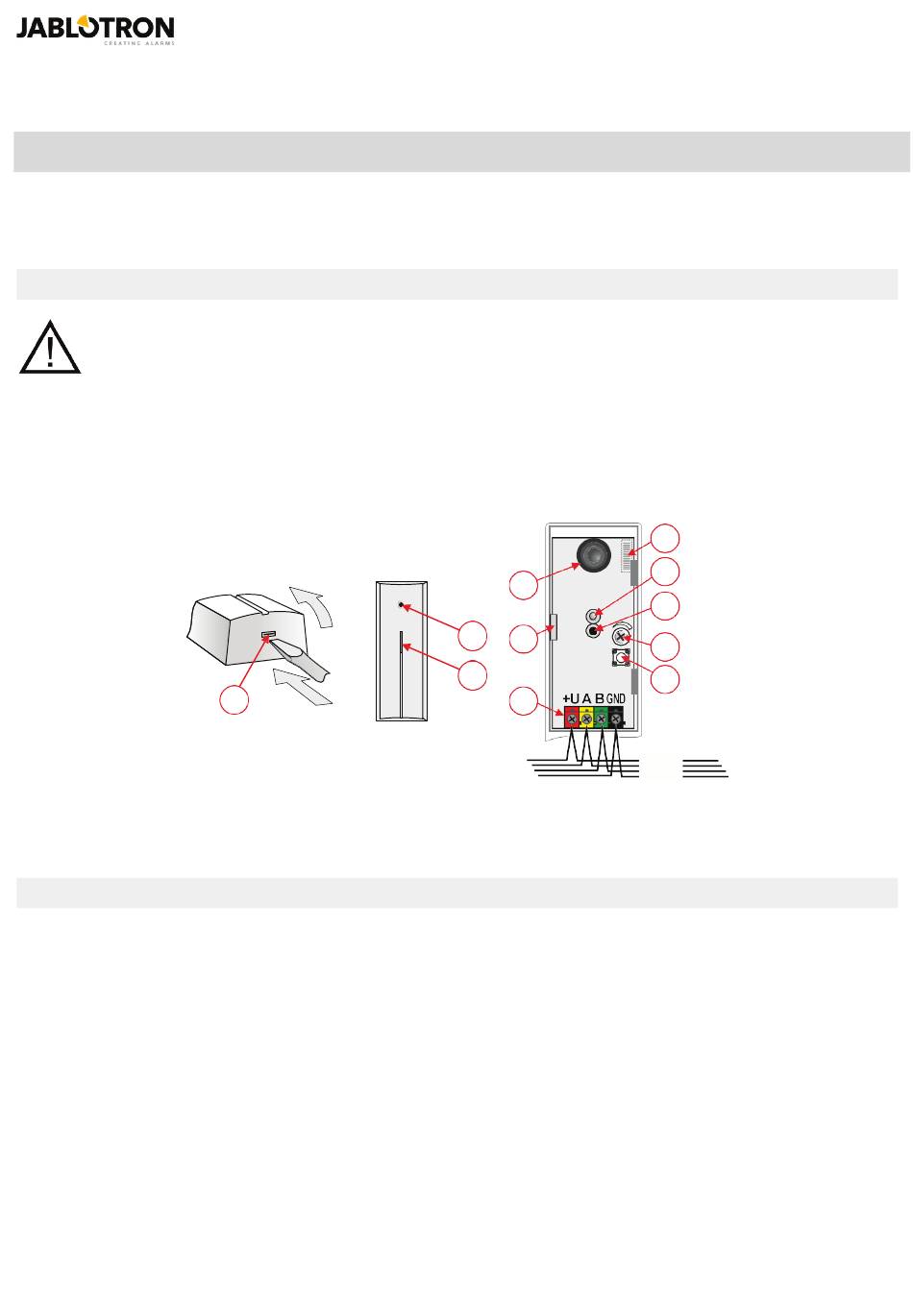

Abbildung 1: Beschreibung der äußeren und inneren Teile des Produkts
Anmeldung zum System
4
2
5
3
6
1/2 Translated to DE from EN origin (MLX53109) on 2025-07-29.
www.jablotron.com
7
8
9
10
11
BUS
