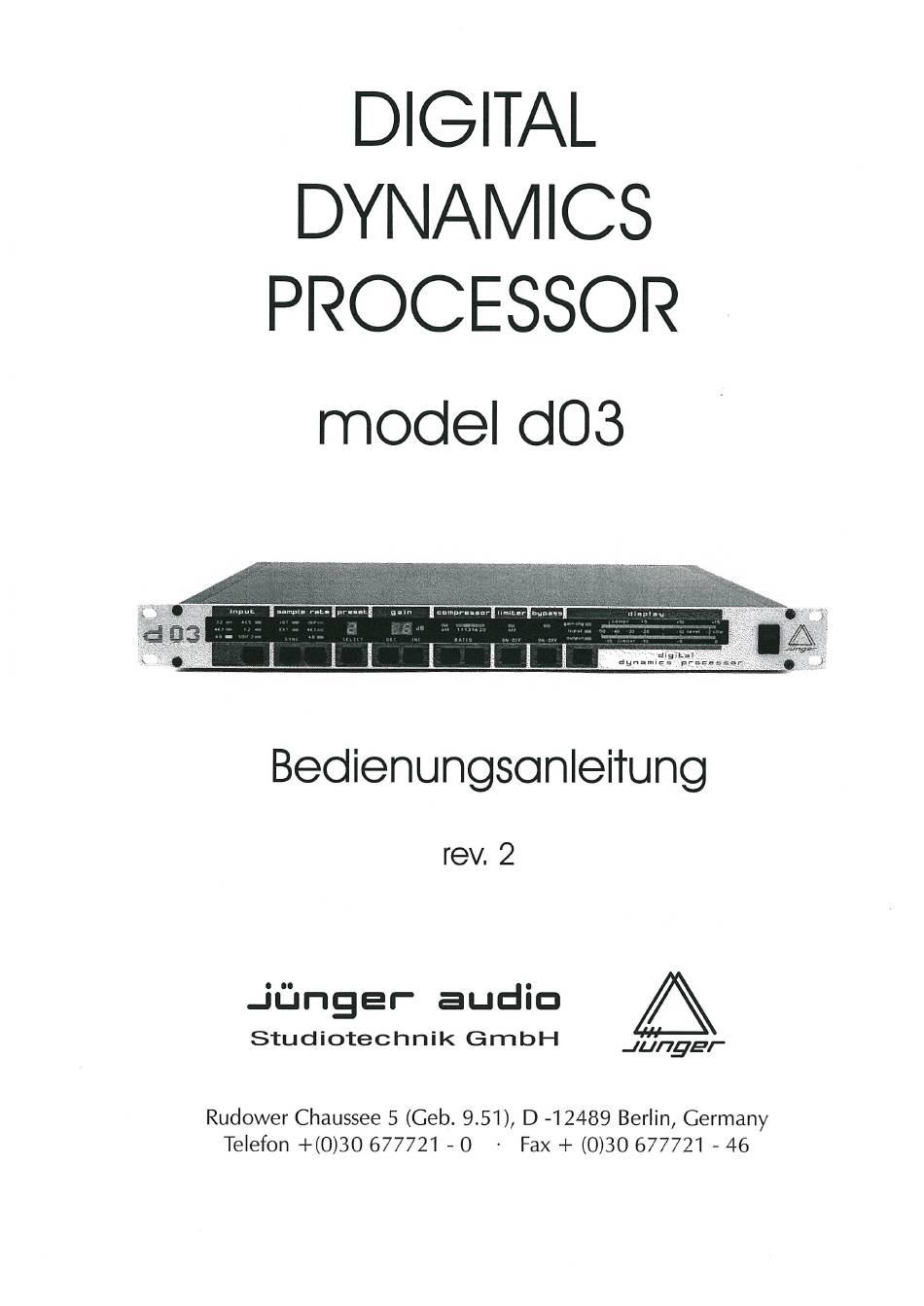

- Seite 1 DIGITAL DYNAMICS PROCESSOR model d 03 Bedienungsanleitung —iÜnger audio Studiotechnik Gr-nbH aunger- RudowerChaussee 5 (Geb.9.51), D -12489 Berlin, Germany Telefon 677721 Fax + (0)30 677721...
- Seite 2 VORWORT Der digital dynamics processor d 03 ist ein professionelles Studiogerät zur Bearbeitung des Dynamikbereichs von digitalen Audiosignalen Der Prozessor d 03 enthält einen digitalen Kompressor , Limiter und verfügt zusätzlich über die Möglichkeit der Sample - Rate - Conversion. Die Abtastraten am Ein- und Ausgang des Gerätes können unterschiedlich , Oder auch nominell gleich sein, müssen aber nicht miteinander...
-
Seite 3: Inhaltsverzeichnis
INHALT Das Gerätekonzept 1.1. Prinzip des Dynamikprozessors von Jünger Audio 1.2. Sample Rate Conversion Bedienelemente Geräteanschlüsse 2.1. Frontplatte 2.2. Rückseite 3. Funktionsbeschreibung 4. Anwendungshinweise 4.1. Presets 4.2. Bearbeitung von Signalen, die Emphasis enthalten 4.3. Arbeiten mit Headroom 4.4. Einfluß der Signallaufzeit 4.5. -
Seite 4: Das Gerätekonzept
1. DAS GERÄTEKONZEPT Der digital dynamics processor d 03 verarbeitet nur digitale Audiosignale und besitzt Anschlußmöglichkeiten für alle gebräuchlichen Digital-Audio-Formate. Neben Standard AES/EBU einschließlich SP/DIF u. OPTICAL können auch Signale der Formate YAMAHA Y 2 und Sony SDIF-2 verarbeitet werden. Ausgangssignale stehen in allen Digitalformaten parallel zur Verfügung, so daß... - Seite 5 Traditionelle Kompressoren Limiter haben einen Regelkreis entsprechenden Attack- Release-Zeiten, die durch den Anwender manuell eingestellt werden müssen. Die optimale Parametereinstellung für eine möglichst ungestörte Dynamikbearbeitung muß durch Hören und Vergleichen ermittelt werden. Es ist viel Erfahrung und Zeit erforderlich, um befriedigende Ergebnisse zu erzielen.
- Seite 6 Multi - Band Multi - Loop In Abb. 1 sind die grundlegenden Prinzipien von Dynamikprozessoren dargestellt. Neben den für die dynamischen Eigenschaften verantwortlichen Zeitkonstanten statische Kompressonskennlinie Einfluß auf das Regelverhalten eines Dynamikprozessors. Der digital dynamics processor d 03 ist ein Regelverstärker, dessen Wirkung sich im...
- Seite 7 -5B. -68.88 -6B. -5B. -4B. -38.8 -2B. -le.ø Abb.2 static characteristics compressor compression gain: 15 dB parameter: RATIO JUNGER AUDIO LEUEL1(dBFS) & LEUEL1(dBFS) us GENMP(dBFS) -18. -za. -38. -58. -68. -5B. -3B. -za. static characteristics compressor Abb.3 RATIO: parameter: compression...
-
Seite 8: Sample Rate Conversion
1.2 Sample Rate Conversion Die Funktion der Abtastratenwandlung im digital dynamics processor d 03 ist unabhängig von den Dynamikfunktionen einsetzbar. Die Möglichkeit der Trennung der Sample Rate von Eingang und Ausgang erlaubt es, das Eingangssignal wie ein analoges Signal zu behandeln, d.h. -
Seite 9: Bedienelemente Und Geräteanschlüsse
2. BEDIENELEMENTE UND GERÄTEANSCHLÜSSE 2.1. Frontplatte Alle Einstellungen des digital dynamics processors d 03 erfolgen über Tastenschalter. Das Design der Frontplatte ist so gestaltet, daß die Aufteilung in einzelne Funktionsblöcke leicht erkennbar ist. sample r—aEe gain compressor— limiEer 32 CJ 44.1 SDIF-20 48 =... - Seite 10 preset Die Wahl eines speziellen preset ermöglicht die optimale Anpassung der dynamischen Regeleigenschaften des d 03 an das entsprechende Genre des digitalen Programmsignals. Es stehen vier presets zur Verfügung: 1 - universal 2-kanalig stereo universal classic classic pop music pop music 4 - speech speech Diese presets bestimmen die dynamischen Regelparameter ( Zeitkonstanten ,Schwellwerte) mehrerer...
- Seite 11 bypass In Stellung bypass (entsprechende LED leuchtet rot), Wird das Digitalsignal unbeeinflußt zum Ausgang durchgeschaltet. Auch in Stellung bypass ist die Signalverzögerung von ca. 2 ms vorhanden, damit es nicht zu sprunghaften zeitlichen Veränderungen des Audiosignals kommt. Die Bypassfunktion ist kein Relais-Bypass, der alle Ein- und Ausgänge einbezieht und ist deshalb bei ausgeschaltetem Gerät auch nicht wirksam.
-
Seite 12: Rückseite
Rückseite Alle Anschlußmöglichkeiten des digital dynamics processors d 03 befinden sich funktionell gegliedert an der Geräterückseite. AES/EBU NOOEL d oa 0101TAL Netzeingang Netzstecker für 230 V, 50 Hz Netzanschluß mit integrietter Sicherung Input und Output für das YAMAHA Y2 Digital-Audio Format 8 - pol. -
Seite 13: Funktionsbeschreibung
3. FUNKTIONSBESCHREIBUNG Nach dem Einschalten der Stromversorgung nimmt der digital dynamics processor d 03 beim letzten Betrieb vor dem Ausschalten vorhandenen Betriebszustand ein. Alle eingestellten Parameter wie Z.B. input, preset, gain, compressor und display sind abgespeichelt und werden wieder eingestellt. Eine Ausnahme davon ist der Limiter, der als Schutzfunktion... - Seite 14 SYNC INPUT CRYSTAL INTERF AESÆBU SP/DIF INTERF SANPLE RRTE BYPASS CYNCH OPTICAL ENPH INPUT DEEMPH GAIN COMPR TOSLI SAMPLE RATE INTERF CONVERTER DIN e poi. I nput Out put gain Reduct i on Heter Heter SYNC SDIF-2 SDIF-2 INTERF ENPH FRONT PANEL DISPLAY...
- Seite 15 Der integrierte Sample Rate Converter kann als nächste Bearbeitungsstufe bei Bedarf in den Signalweg geschaltet werden. Die Umwandlung der Sampling Frequenz erfolgt mit einem speziellen Schaltkreis von ANALOG DEVICES, der nach dem Prinzip der asynchronen Sample Rate Conversion arbeitet (siehe auch 1.2). Das Ausgangssignal hat eine Genauigkeit von 20 Bit.
-
Seite 16: Anwendungshinweise
4. ANWENDUNGSHINWEISE 4.1 . Preset Je nach Art des Programmsignals (Genre) kann eine optimale Anpassung Regeleigenschaften des Dynamikprozessors durch die Wahl eines entsprechenden preset erreicht werden. Es stehen vier preset zur Verfügung: 1 - universal 2 - classic 3 - pop music 4 - speech Das Arbeitsprinzip der Dynamikprozessoren von Jünger Audio ( Multi-Loop ) vwrde in Abschnitt 1 erläutert. -
Seite 17: Arbeiten
Gain-Anzeige eine blinkende Zahl erscheint, die den digitalen Referenzpegel darstellt. Durch zusätzliches Drücken der Tasten INC bzw. DEC kann dieser Wert von 0 bis -15 dBFS verändert werden. Abb. JUNGER AUDIO LEVELICdBFS) & LEUEL1(dBFS) us GENMP(dBFS) . ga -28. static characteristics, compressor digital... -
Seite 18: Einfluß Der Signallaufzeit
4.4. Einfluß der Signallaufzeit Die Signallaufzeit durch den Dynamikprozessor beträgt ca. 2 ms auf Grund der Verzögerung des Signals in einem ZWschenspeicher. Die Signalverzögerung ermöglicht es, die Algorithmen für Limiter und Kompressor mit dieser Vorschauzeit zu realisieren, d.h. schon Einfluß auf den Signalverlauf zu nehmen, bevor das Maximum erreicht ist. -
Seite 19: Einsatzmöglichkeiten
5. EINSATZMÖGLICHKEITEN - Mastern für CD, DCC, MD exakte Vollaussteuerung, garantiert ohne Clippen direktes Mastem bei unterschiedlichen Abtastfrequenzen Programmverdichtung, Erhöhung der Lautheit - Post-Production u. Synchronstudios Anpassung der Dynamik und der Lautheit einzelner Takes keine Synchronisationsprobleme freilaufende Verbindung von Audio- und Videoequipment - FM-Rundfunk, TV-Ton Modulationsaufbereitung,... -
Seite 20: Installation
6. INSTALLATION Der digital dynamics processor d 03 ist ein Gerät der Schutzklasse 1, entsprechend VDE 0804 und darf nur an ordnungsgemäß installierten Stromversorgungsanlagen betrieben werden. Einstellen des digitalen Referenzpegels Für die Einstellung des digitalen Referenzpegels muß das Gerät in eine spezielle Betriebsart gebracht werden. -
Seite 21: Technische
7. TECHNISCHE DATEN DIGITAL INPUT 1 OUTPUT Abtastfrequenz: 30 kHz ...50 kHz Verhältnis : 2 : 1 . 1 : 2 zvischen Eingang und Ausgang Audiodatenbreite: 24 Bit ( AES/EBLJ und Y2 ) 20 Bit ( SDIF-2 ) Dynamikbereich: > 130 dB, mit Rample Rate Konverter 120 dB AES/EBU... - Seite 22 8. GARANTIE SERVICEINFORMATIONEN JUNGER AUDIO gewährt eine Garantie von zwei Jahren für das Gerät digital dynamics processor MODEL d 03 Sollte ein Servicefall eintreten, senden Sie das Gerät möglichst in der Originalverpackung zurück an: JUNGER AUDIO - Studiotechnik GmbH Rudower Chaussee 5 ( Geb. 9.51 )
-
Seite 23: Konformitätserklärung
KONFORMITÄTSERKLÄRUNG DECLARATION OF CONFORMITY Geräteart: Digitaler Dynamikprozessor Type of equipment: Digital Dynamics Processor model Produkt / Product: Das bezeichnete Produkt stimmt mit den Vorschriften folgender EU-Richtlinie(n) überein: The aforementioned product complies with the following Europaen Council Directive(s): 89/336/EWG (geändert durch 91/263/EWG und 92/31/EWG) (changed by 91/263/EWG and 92/31/EWG) Richtlinie der Rates zur Angleichung der Rechtsvorschriften... -
Seite 24: Ergänzung
BEDIENUNGSANLEITUNG - ERGÄNZUNG DIGITAL DYNAMICS PROCESSOR model Folgende neue Funktionen Oder Eigenschaften sind mit der neuen Software verfügbar DIGITALES DYNAMIKPROCESSING STEREO (verkoppelt) ODER 2- KANALIG EINSTELLUNG DIGITALEN REFERENZPEGELS O dBFS bis -15 dBFS in 1 dB Schritten an der Gerätefront Folgende Punkte der Bedienungsanleitung ändern sich: 2.1.
