Wallbox24 M3W Wallbox 1PH Bedienungsanleitung
Зрн ladestation
Vorschau anzeigen
Andere Handbücher für M3W Wallbox 1PH:
- Bedienungsanleitung (33 Seiten) ,
- Bedienungsanleitung (34 Seiten)
Verwandte Anleitungen für Wallbox24 M3W Wallbox 1PH
Inhaltszusammenfassung für Wallbox24 M3W Wallbox 1PH

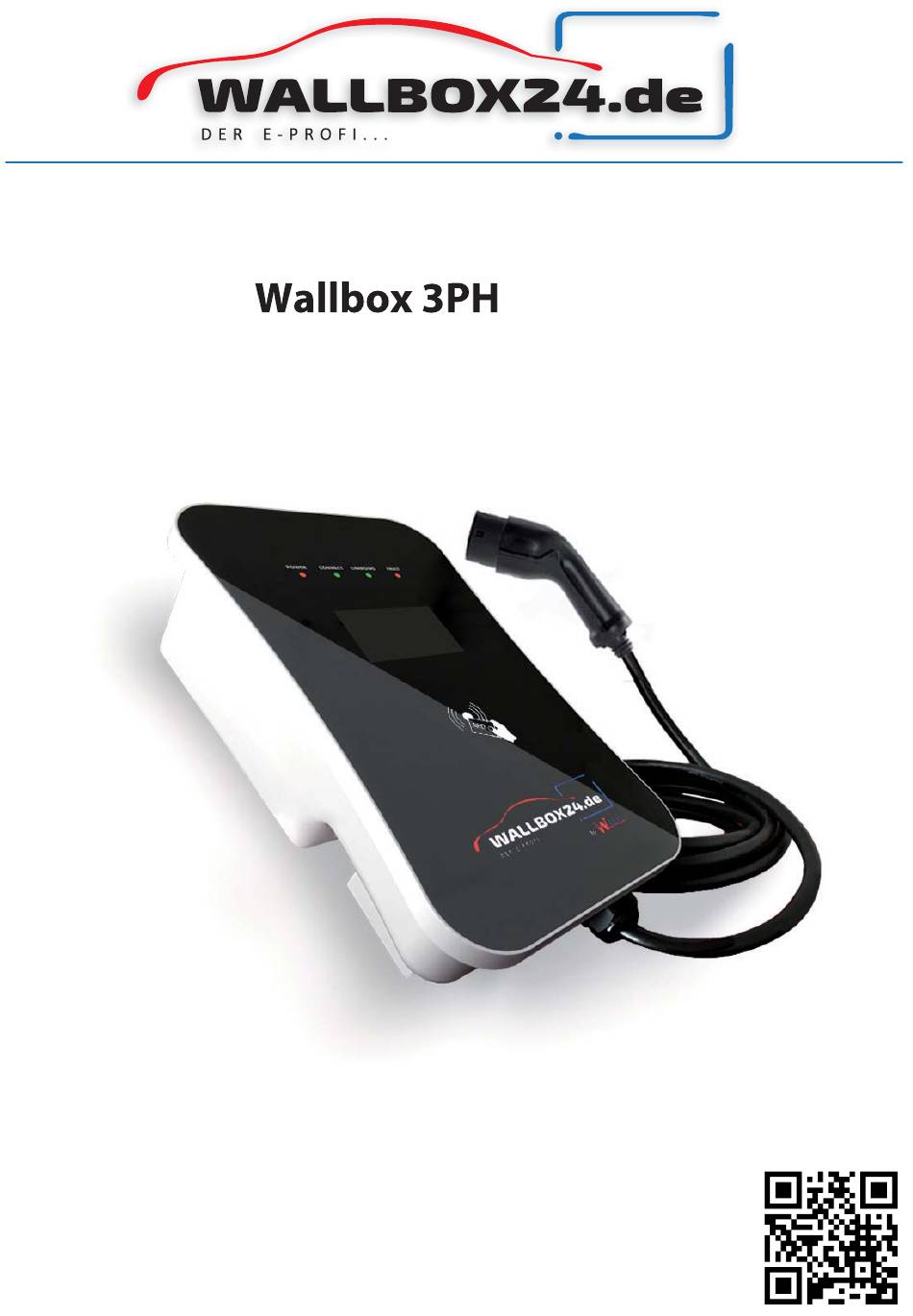

- Seite 1 Stand 11.02.2021 Bedienungsanleitung Ladestation Sichuan WeiYu Electric Co., Ltd. www.wallbox24.de DOC ID: UM205201.A0...
-
Seite 2: Sicherheitshinweise
Vergewissern Sie sich vor der Inbetriebnahme des Gerätes, dass die anzuschließenden der Spezifikation des Ladegerätes entsprechen. Ziehen Sie das Ladelabel nur am Stecker und nicht am Kabel aus der Steckdose. ACHTUNG Setzen Sie die Wallbox nur im geschützen Außenbereicht ein. Vor Feuchtigkeit, Regen und Sonneneinstrahlung schützen. www.wallbox24.de... -
Seite 3: Inhaltsverzeichnis
M3W Wallbox 3PH INHALT ABKÜRZUNGEN 1 . SICHERHEITSHINWEISE 1.1. Sicherheitszeichen 1.2. Umgebung 1.3. Installation 1.4. Betrieb 1.5. Wartung 2. STANDARDS 2.1. Referenzstandard 2.2. Lademodus 2.3. Ladeanschluss 2.4. Ladeanschluss 3. PRODUKTINFORMATIONEN 3.1. Allgemeines 3.2. Blockschaltbild 3.3. Produktreihe 3.4. Technische Spezifikationen 3.5. Typenschild 4. -
Seite 4: Abkürzungen
M3W Wallbox 3PH ABKÜRZUNGEN Abkürzung Beschreibung Internationale Elektrotechnische Kommision Elektro Fahrzeug, dieses kann EV (Batterie EV) oder PHEV (plug-in hybrid EV) EVSE Ausrüstung für die Versorgung von E-Fahrzeugen [IEC61851-1] Kilo Watt Ampere Volt Hertz Liquid Crystal Display Light-emitting Diode RFID Radio Frequency Identification Zentrales Managmentsystem Open Charge Point Protocol... -
Seite 5: Sicherheitshinweise
M3W Wallbox 3PH 1. Sicherheitshinweise 1.1. Sicherheits Schilder Die folgenden Warnschilder, Pflichtschilder und Hinweisschilder werden in der Bedienungsanleitung an und in der M3W EV-Ladestation verwendet: 1.1.1. Warn Schilder Achtung: Warnung vor elektrischen Gefahren. Dieses Zeichen soll den Benutzer darauf hinweisen, dass schwere Personen- oder Sachschäden auftreten können, wenn das Gerät nicht Ordnungsgemäß... -
Seite 6: Notwendige Zeichen
M3W Wallbox 3PH 1.1.3. Notwendige Zeichen Sicherheitsschuhe tragen Sicherheitshelm 1.2. Umgebung Die EV-Ladestation sollte auf nicht brennbaren Material wie Metall installiert werden. Andernfalls kann ein gefährlicher Brand entstehen. Die EV-Ladestation sollte nicht in Bereichen installiert werden, die explosives Gase enthalten. Andernfalls kann eine gefährliche Explosion auftreten. Lassen Sie keine brennbaren oder explosiven Substanzen in der Nähe der EV- Ladestation. -
Seite 7: Installation
M3W Wallbox 3PH 1.3. Installation Bei der Installation der EV-Ladestation muss ein Sicherheitsschutz getragen werden. Die Installation und Verkabelung sollte von einem Fachbetrieb durchgeführt werden, da dies zu einem gefährlichen Stromschlag führen kann. Stellen Sie sicher, dass die Spannungsversorgung vollständig getrennt ist, bevor Sie die Verkabelung durchführen. -
Seite 8: Betrieb
M3W Wallbox 3PH 1.4. Betrieb Es ist Minderjährigen oder Personen ohne Befugnis strengstens untersagt, sich der Ladestation zu nähern, um Verletzungen zu vermeiden. Das erzwungene Laden ist strengstens untersagt, wenn das Elektrofahrzeug oder die Ladestation ausfällt. Drücken Sie im Notfall (z. B. Feuer, Rauch, ungewöhnliche Geräusche, Wasserzufluss usw.) die rote Taste "Not-Aus"... -
Seite 9: Standards
M3W Wallbox 3PH Nach dem Austausch der Hauptplatine müssen die Parameter vor dem Betrieb angepasst und eingestellt werden. Es wird empfohlen, mindestens einmal pro Woche routinemäßige Sicherheitsinspektionen an der Ladestation durchzuführen. Halten Sie den Ladeanschluss sauber und trocken und wischen Sie ihn bei Verschmutzung mit einem sauberen, trockenen Tuch ab. -
Seite 10: Ladeanschluss
M3W Wallbox 3PH 2.3. Ladeanschluss Gemäß IEC 61851-1(3.1.12), das Produkt der M3W E-Serie ist ein EVSE, das der CASE C- Verbindung entspricht (siehe Abb. 3-1). Abb. 3-1 Schematische Darstellung der CASE C-Verbindung 2.4. Ladeverbinder Der Ladestecker von Produkten der M3W E-Serie entspricht IEC 62196-2, Typ 2 (schematische Darstellung in Abb. -
Seite 11: Produktinformationen
M3W Wallbox 3PH 3. PRODUCKT INFORMATION 3.1. Allgemeines Willkommen bei der von unserer Firma hergestellten AC EV-Ladestation der M3W E-Serie. Form und Abmessungen der AC EV-Ladestation der M3W E-Serie (siehe Abb. 3-1). Abb. 3-1 Die Form und Abmessungen von M3W Die AC EV-Ladestation der M3W3 E-Serie bietet eine Benutzerfreundliche Bedienoberfläche mit den entsprechenden Steuerungs-, Mess- und Kommunikationsfunktionen . -
Seite 12: Blockschaltbild
M3W Wallbox 3PH 3.2. Blockschaltbild Das Blockschaltbild des Produkts der M3W E-Serie ist in Abb. 3-2 dargestellt. Ethernet Wi fi LCD (if any) Main PCBA RFID RCCB Charging Connecto r Abb. 3-2 Blockschaltbild der M3W AC EV-Ladestation 3.3. Produktreihe 3.3.1. Modeldefination D: mit LCD-Bildschirm Kein Code: ohne LCD- Bildschirm E: Produkt entspricht den IEC-Normen... -
Seite 13: Technische Spezifikationen
Type A, 40A, 2-Pole Empfohlener 3×4mm 3×6mm Leitungsquerschnitt 3.3.3. 3-Phasen-Modelle (mit 3-Phasen-Stecker Typ 2, siehe Abb. 3-3 (c)) Model Number M3W Wallbox 3PH – M3W Wallbox 1PH - 11kW 22kW Nennleistung 11kW (@400V, 3-Phasig) 22kW (@400V, 3-Phasig) Maximaler Nennstrom RCCB empfohlen... -
Seite 14: Funktionsbeschreibung
M3W Wallbox 3PH 3.4.2. Funktionsbeschreibung Lademodus Mode 3 Lokal: “Plug-and-Charge“ oder “Swipe-Card-gesteuert“ Remote: Zugangskontrolle Smartphone-APP-Steuerung Optionaler 4,3-Zoll-LCD-Bildschirm (Ladestrom, Spannung, Display screen Energie, Ladezeit, Status- und Fehlerinformationen usw.) 4 LED-Leuchten zeigen den Status an, Stromversorgung, Status LED Ladebereit, Laden und Fehler Kommunikations Ethernet (RJ-45 interface), WiFi (2.4GHz) Schnittstelle... -
Seite 15: Typenschild
M3W Wallbox 3PH 3.5. Typenschild Auf dem Wallboxgehäuse finden sie das Typenschild zur Identifizierung (Abb. 3-5). Abb. 3-5 Typenschild der Ladestation 4. INSTALLATIONS ANLEITUNG 4.1. Transport Beachten Sie beim Transportieren die folgenden Punkte, um die Produktsicherheit zu gewährleisten: Bei diesem Produkt handelt es sich um elektrische Geräte. Es sollte mit Vorsicht behandelt werden, um heftige Vibrationen und Stöße zu vermeiden. -
Seite 16: Auspacken
M3W Wallbox 3PH Die Ladestation darf nicht durch Ziehen des Ladesteckers und seines Ladekabels transportiert werden. 4.2. Auspacken 4.2.1. Packliste In der Packung befindet sich eine Packliste, die Folgendes enthält: 1 Wallbox M3W Wallbox 3PH 2 RFID Karten, 1 Set zur Wandbefestigung incl. schrauben 1 Bedienungsanleitung 1 Qualitätszertifikat. -
Seite 17: Installationsvorbereitung
M3W Wallbox 3PH 4.3. Installationsvorbereitungen 4.3.1. Sicherheitshinweise zur Installtion Die Installation und Verkabelung sollte von einem Fachbetrieb durchgeführt werden, da dies zu einem gefährlichen Stromschlag führen kann. Stellen Sie sicher, dass die Spannungsversorgung vollständig getrennt ist, bevor Sie die Verkabelung durchführen. Andernfalls kann ein gefährlicher elektrischer Schlag auftreten. -
Seite 18: Installationsschritte
M3W Wallbox 3PH 4.3.3. Umgebung Weitere Sicherheitshinweise finden Sie in Abschnitt 2.2. Weitere Umgebungsbedingungen finden Sie in Abschnitt 4.4.4. Es wird empfohlen, die Ladestation an einem Ort mit guter Belüftung, ohne direkte Sonneneinstrahlung und Schutz vor Wind und Regen zu installieren. Um eine gute Belüftung zu gewährleisten, sollten Sie die Ladestation senkrecht montieren und ausreichend Platz lassen. - Seite 19 M3W Wallbox 3PH befestigen Sie das Montagezubehör mit der im Lieferumfang enthaltenen Expansionsschraube an der Wand. Abb. 4-2 Installieren Sie den Aufsatz 4.4.2. Schritt 2 : Anschluß Befestigen Sie das Montagezubehör ( ) an der Ladestation Entfernen Sie die Abdeckung des Eingangsanschlusskastens ( ). Führen Sie das Eingangskabel durch die Eingangskabelschnittstelle ( ) und schließen Sie das Netzkabel an den Eingangsanschluss ( ) an.
- Seite 20 M3W Wallbox 3PH Wenn das CMS über das Netzwerkkabel angeschlossen werden soll, führen Sie das Netzwerkkabel über Ladeadapterschnittstelle ( ), crimpen Sie den RJ-45-Kopf und stecken Sie ihn in die Netzwerkkabelschnittstelle. 4.4.3. Schritt 3: Folgen Sie dem Pfeil und halten Sie das Wallbox-Zubehör ( ) am Aufsatz. Abb.
-
Seite 21: Betrieb
M3W Wallbox 3PH 5. Betrieb 5.1. Einschalten Nachdem die Ladestation installiert und geprüft wurde, schalten Sie den FI-Schutzschalter ein und die Kontrollleuchte "POWER" leuchtet auf, und die Ladestation wechselt in den Standby-Zustand. 5.2. Mensch-Maschine-Schnitstelle (Human-Machine Interface - HMI) 5.2.1. HMI information Wie in Abb. -
Seite 22: Led-Anzeigen
M3W Wallbox 3PH 5.2.2. LED Anzeigen Die LED-Anzeigen auf dem Bedienfeld zeigen den Status der Ladestation an. Die verschiedenen Kombinationen von Anzeigen werden nachfolgend beschrieben. Power Verbunden Laden Fehler Connotation GRÜN GRÜN GELB Standby Status Der Ladeadapter ist ordnungsgemäß an das Fahrzeug angeschlossen Prüft Ladevorgang BLINKT... - Seite 23 M3W Wallbox 3PH Not-Aus Stop Abb. 5-2 LCD Display 5.2.4. RFID Lesegerät Im Allgemeinen ist der M3W standardmäßig mit einem RFID-Kartenleser ausgestattet, und der Ladevorgang kann mithilfe der mit dem Host konfigurierten RFID-Karte (siehe Abb. 5-3) gestartet und gestoppt werden. Die spezielle benutzerdefinierte Kartenwischfunktion wird hier nicht separat beschrieben.
-
Seite 24: Konfigurieren Sie Das Wifi-Netzwerk
M3W Wallbox 3PH 5.3. Konfigurieren Sie das WiFi-Netzwerk Achtung: Eine App zur Bedienung ist nicht im Lieferumfang enthalten, diese ist in Vorbereitung. Bereiten Sie einen WLAN-Router mit 2,4 GHz und ein Android- oder iPhone-Smartphone vor. Stellen Sie sicher, dass sich die Ladestation und das Smartphone im selben WiFi-Bereich befinden. - Seite 25 M3W Wallbox 3PH Drücken und drehen Sie, um die Not-Aus-Taste dreimal hintereinander zurückzusetzen, bis die vier Kontrollleuchten in einem Zyklus entsprechend dem Lauflampenmodus aufleuchten. Gleichzeitig wechselt der LCD-Bildschirm (falls vorhanden) zur WiFi-Konfigurationsseite (siehe Abb. 6-5). Klicken Sie auf die Schaltfläche "BESTÄTIGEN" (siehe Abb. 4-1) der APP auf dem Smartphone. *************** Abb.
-
Seite 26: Starten Des Ladevorgangs
M3W Wallbox 3PH 5.4. Starten des Ladevorgangs Parken Sie das Elektroauto, schalten den Motor aus und ziehen die Handbremse an. Nehmen Sie den Ladeadapter aus dem Halter wie in Abb. 6-7. Stecken Sie den Ladeadapter in die Netzsteckdose des Elektrofahrzeugs und die Abb. -
Seite 27: Ladevorgang Mit Not-Aus Beenden
M3W Wallbox 3PH 5.6. Ladevorgang mit NOT-AUS beenden Not-Aus: Drücken Sie im Notfall (z. B. Feuer, Rauch, ungewöhnliche Geräusche, Wasserzufluss usw.) jederzeit die rote Taste "Not-Aus" an der Ladestation, um die persönliche Sicherheit zu gewährleisten und den Ladevorgang zu stoppen. Erzwungener Not Stop: Ein Not Stop, der vom Bordladegerät des Fahrzeugs ausgelöst wird. - Seite 28 M3W Wallbox 3PH Die Fehleranzeige Fehlercode 15: Überprüfen Sie, ob die Ladestation Überhitzungs abgedeckt oder die Umgebungstemperatur am blinkt 1x langsam schutz Installationsort zu hoch. und 5x schnell Die Fehleranzeige Fehlercode 16: Schalten Sie das Gerät aus und blinkt 1x langsam Messfehler starten Sie es neu.
-
Seite 29: Garantiebedingung
M3W Wallbox 3PH Überprüfen Sie, ob das Gerät geerdet und Betriebssicher installiert ist. Überprüfen Sie, ob am Installationsort der Wallbox potenzielle Sicherheitsrisiken bestehen, wie z. B. hohe Temperaturen, oder brennbare und explosive Gegenstände Überprüfen Sie, ob die Eingangseinspeisung fest angeschlossen ist . Überprüfen Sie auch, ob alle anderen Anschlusspunkte fest verschraubt sind. -
Seite 30: Certificate Of Conformity
Shenzhen Nore Tes ng Center Co.,Ltd. South, No.1, Building 10, Maqueling Industrial Zone, Nanshan Shenzhen, Guangdong, 518057, China +86-755-33525266 +86-755-23004002 www.ntc-c.com CERTIFICATE OF CONFORMITY Low Voltage Directive 2014/35/EU Registration No.: NTC2101660SV00 Applicant Sichuan Weiyu Electric Co., Ltd Address The Northeast Corner of Minshan Road and Tumenjiang Road, Economic and Technological Development Zone, Deyang, Sichuan, China Manufacturer... - Seite 32 WALLBOX24 ist ein eingetragenes Markenzeichen der Halogenkauf LIGHTECH GmbH HALOGENKAUF LIGHTECH® GMBH. Schlehenweg 4 29690 Schwarmstedt CLE, plentino, Gaga Lamp, LED-Retroshop und Wallbox24 sind info@wallbox24.de Produktlinien der HALOGENKAUF LIGHTECH® GMBH. www.wallbox24.de www.wallbox24.de Sichuan WeiYu Electric Co., Ltd.
- Seite 33 Stand 29.09.2021 Einführung in die EVSE-O ine-Kon guration für die M3W E-series AC EV Ladestation Sichuan WeiYu Electric Co., Ltd. www.wallbox24. Stand 29.09.2021...
-
Seite 34: Einführung In Die Evse-Konfiguation
EINFÜHRUNG IN DIE EVSE-KONFIGUATION 1. Allgemeine Informationen Die “EVSE CONFIGURATION” ist die O ine-Kon gurationswebseitenfunktion der M3W E-series AC EV Ladestation. Sie können die Parameterinformationen der AC-Ladestation o ine kon gurieren/abrufen, wenn die AC-Ladestation mit keinem Netzwerk verbunden ist. Sie benötigen nur WIFI-verbundene Geräte (Smartphones oder PC) um einige grundlegende Kon guratione an der Ladestation durchzuführen, wenn diese o ine ist. -
Seite 35: Verbindung Aufbauen
3. Einrichten 3.1 Verbindung aufbauen Schalten Sie die Ladestation ein. Überprüfen Sie Ihre WLAN Verbindung auf Ihrem Handy/PC und warten Sie bis sich die Ladestation zu erkennen gibt. In der Liste der verfügbaren Netzwerke erscheint folgender Name: “EVSE-“ sowie eine 8stellige Nummer. Diese Nummern sind die letzen 8 Stellen der Seriennummer des Gerätes. - Seite 36 Bei fehlerhafter Eingabe des Passworts erscheint über der Eingabemaske des EVSE Con guration Login ein Popup Fenster mit dem Hinweis “Password ERR Please Check again” (siehe Abb. 3) Klicken Sie auf und geben Sie das Passwort erneut ein. Abb. 3 Fehler beim Veri zieren des Passworts Bei erfolgreicher Veri zierung des Passworts erscheint folgendes Fenster (siehe Abb.
-
Seite 37: Parameter Kon Gurieren
3.4 Parameter kon gurieren Diese folgende Tabelle beschreibt die Bedeutung der Begri e (schwarz hinterlegte Felder) und erklärt, wie die Eingaben auf den nachvolgenden Abbildungen der Eingabemasken (Abb. 5 bis 8 auf den nach- folgenden Seiten) zu erfolgen hat. Benutzeroption Optionen Englisch Optionen (Felder) De nition /... -
Seite 38: Parameter Eingeben (Eingabemasken)
3.5 Parameter eingeben (Eingabemasken) Hier ein Beispiel für Änderung der Werte in der Eingabemaske: Ist der Nennstrom z.B. mit 32 (Ampere) angegeben, klicken Sie in dieses Feld und geben Sie einen Wert zwischen 6 und 16 ein (maximal 16 Ampere sind möglich), klicken Sie danach auf die Schalt äche “SAVE”. Die Ladestation speichert nun diesen geänderten Wert. -
Seite 39: Neustart Der Ladestation
Ist ein Wert nicht gültig (z.B. 50 statt 16) so wird dieser Wert nach dem Sichern (“SAVE”) auf den vorherigen Wert zurückgesetzt (siehe Abb. 7). Abb. 7 Der ungültige Wert wird den alten Wert zurückgesetzt. 3.6 Neustart der Ladestation Nachdem alle Werte geändert und gespeichert wurden klicken Sie auf “RESTART” (siehe Abb. 8). Dieser Schritt ist wichtig, damit alle vorgenommenen Änderungen auch wirksam für den nächsten Ladevorgang werden. -
Seite 40: Fehler - Fragen Und Antworten
Sie erneut auf die IP-Adresse 192.168.4.1 zuzugreifen oder starten sie die Ladesation erneut. WALLBOX24 ist ein eingetragenes Markenzeichen der Halogenkauf LIGHTECH GmbH HALOGENKAUF LIGHTECH® GMBH. Schlehenweg 4 29690 Schwarmstedt CLE, plentino, Gaga Lamp, LED-Retroshop und Wallbox24 sind info@wallbox24.de Produktlinien der HALOGENKAUF LIGHTECH® GMBH. www.wallbox24.de www.wallbox24.de... -
Seite 41: Anleitung Zur Homeversion
Stand 20.10.2021 Anleitung zur Homeversion APP-V1.0 Scannen des QR-Codes um die APP zuladen (IOS/Android) www.wallbox24. Stand 20.10.2021... -
Seite 42: Registrierung Und Login
1. Registrierung und Login Wenn Sie bereits ein Konto haben, geben Sie Ihr Konto und Ihr Passwort ein, um sich anzumelden. Die App speichert Ihre Daten und Sie müssen sich nach dem Ö nen der App nicht erneut anmelden. Wenn Sie noch kein Konto haben, klicken Sie auf „Registrieren“, es ö net sich ein Fenster, geben Sie einen Benutzernamen und ein Login-Passwort ein darunter zur Veri zierung das gleiche Passwort noch einmal und klicken Sie auf „Senden“. -
Seite 43: Hinzufügen Neuer Ladegeräte
2. Hinzufügen neuer Ladegeräte Die hinzugefügten Ladegeräte sind in der Geräteliste aufgeführt. Wenn Sie ein neues hinzufügen möchten, klicken Sie einfach auf das Kästchen mit dem “+” am Ende der Liste und die Seite zum Scannen des Codes ö net sich. Scannen Sie nun den QR-Code auf dem Bildschirm der Wallbox. - Seite 44 3. Ladefunktion Klicken Sie auf eine der Registerkarten auf der Seite mit der Ladegerätliste, um die Steuerungsseite des Ladegeräts aufzurufen. Auf der Seite zum Au aden des Ladevorgangs gibt es zwei Optionen: Jetzt Starten und Ladezeit Planung (Schedule). Wenn sie “Laden starten” klick- en, beginnt der Ladevorgang direkt.
- Seite 45 4. Ladehistorie Durch Anklicken des zweiten Icons im Hauptmenü unten auf der Seite wechselt die Seite in die sogenannte “Ladehistorie”. Diese Liste zeigt Ihre letzten Ladeaufzeichnungen, die letzten Ladeaufzeichnungen jedes Ladegeräts und die Statistik jedes Ladegeräts an. Wie nachfolgend dargestellt:...
- Seite 46 5. Benachrichtigungen Die Start-/Stopp-Meldungen und die Benutzerwechsel werden in der Meldeliste der Benachrichtigungsliste angezeigt. Der Benutzer kann zum Bestätigen klicken, diese Nachricht wird daraufhin automatisch in den Verlaufsnachrichtensatz verschoben. Um vorherige Nachrichtenaufzeichnungen anzuzeigen, klicken Sie bitte oben rechts auf das Symbol für vorherige Nachrichten.
- Seite 47 6. Benutzerinformationen Hier sehen Sie den Benutzeravatar (diese Funktion ist noch nicht verfügbar). Angezeigt werden der sogenannte Nickname (Pseudonym), die Anzahl der Ladezeiten, die Gesamtladeleistung, die Gesamtladezeit, Passworthilfe, die E-Mail Adresse, die Abmeldung und andere Informationen.
- Seite 48 7. WLAN Kon guration 1.) Stellen Sie sicher, das Ihr Mobiltelefon mit dem zu kon gurierenden WLAN-Hotspot verbunden ist. 2.) Klicken Sie auf das WLAN-Einstellungssymbol in der oberen rechten Ecke, nun wird sich die Kon gurationsseite ö nen. 3.) Prüfen Sie ob das richtige WLAN angezeigt wird und verbinden Sie sich. 4.) Tippen Sie mehrmals die Not-Aus-Taste auf dem Ladegerät, bis der Bildschirm wie abgebildet (unten) angezeigt wird (falls Bildschirm vorhanden) oder die Ladelampe blinkt und summt.
-
Seite 49: Nachdem Das Netzwerk Erfolgreich Kon Guriert Wurde, Erscheint Ein Neues
Fenster auf der Ladestation und auf dem Mobiltelefon wird ein Dialogfeld angezeigt, das die Kon guration erfolgreich war. WALLBOX24 ist ein eingetragenes Markenzeichen der Halogenkauf LIGHTECH GmbH HALOGENKAUF LIGHTECH® GMBH. Schlehenweg 4 29690 Schwarmstedt CLE, plentino, Gaga Lamp, LED-Retroshop und Wallbox24 sind info@wallbox24.de Produktlinien der HALOGENKAUF LIGHTECH® GMBH. www.wallbox24.de www.wallbox24.de... - Seite 50 Hinweise zur Prüfung von Integrierten 6mA DC Differenzstromüberwachung DIN VDE 0100-722 (VDE 0100-722):2019-06 Kapitel 722.531.3.101. Fehlerstrom-Schutzeinrichtungen (RCDs), die jeden Anschlusspunkt nach 722.411.3.3 schützen, müssen mindestens die Anforderungen einer Fehlerstrom-Schutzeinrichtung (RCD) vom Typ A erfüllen sowie einen Bemessungsdifferenzstrom von ≤ 30 mA aufweisen..Wenn die EV-Ladestation mit einer Steckdose oder Fahrzeugkupplung nach der Normenreihe DIN EN 62196 (VDE 0623) ausgestattet ist, müssen Schutzvorkehrungen gegen Gleichfehlerströme vorgesehen werden, es sei denn, diese sind in die EV-Ladestation...
