- Seite 1 Stand 11.02.2021 Bedienungsanleitung Ladestation Sichuan WeiYu Electric Co., Ltd. www.wallbox24.de DOC ID: UM205201.A0...
-
Seite 2: Sicherheitshinweise
Vergewissern Sie sich vor der Inbetriebnahme des Gerätes, dass die anzuschließenden der Spezifikation des Ladegerätes entsprechen. Ziehen Sie das Ladelabel nur am Stecker und nicht am Kabel aus der Steckdose. ACHTUNG Setzen Sie die Wallbox nur im geschützen Außenbereicht ein. Vor Feuchtigkeit, Regen und Sonneneinstrahlung schützen. www.wallbox24.de... - Seite 3 M3W Wallbox 3PH INHALT ABKÜRZUNGEN 1 . SICHERHEITSHINWEISE 1.1. Sicherheitszeichen 1.2. Umgebung 1.3. Installation 1.4. Betrieb 1.5. Wartung 2. STANDARDS 2.1. Referenzstandard 2.2. Lademodus 2.3. Ladeanschluss 2.4. Ladeanschluss 3. PRODUKTINFORMATIONEN 3.1. Allgemeines 3.2. Blockschaltbild 3.3. Produktreihe 3.4. Technische Spezifikationen 3.5. Typenschild 4.
-
Seite 4: Abkürzungen
M3W Wallbox 3PH ABKÜRZUNGEN Abkürzung Beschreibung Internationale Elektrotechnische Kommision Elektro Fahrzeug, dieses kann EV (Batterie EV) oder PHEV (plug-in hybrid EV) EVSE Ausrüstung für die Versorgung von E-Fahrzeugen [IEC61851-1] Kilo Watt Ampere Volt Hertz Liquid Crystal Display Light-emitting Diode RFID... - Seite 5 M3W Wallbox 3PH 1. Sicherheitshinweise 1.1. Sicherheits Schilder Die folgenden Warnschilder, Pflichtschilder und Hinweisschilder werden in der Bedienungsanleitung an und in der M3W EV-Ladestation verwendet: 1.1.1. Warn Schilder Achtung: Warnung vor elektrischen Gefahren. Dieses Zeichen soll den Benutzer darauf hinweisen, dass schwere Personen- oder Sachschäden auftreten können, wenn das Gerät nicht...
-
Seite 6: Notwendige Zeichen
M3W Wallbox 3PH 1.1.3. Notwendige Zeichen Sicherheitsschuhe tragen Sicherheitshelm 1.2. Umgebung Die EV-Ladestation sollte auf nicht brennbaren Material wie Metall installiert werden. Andernfalls kann ein gefährlicher Brand entstehen. Die EV-Ladestation sollte nicht in Bereichen installiert werden, die explosives Gase enthalten. Andernfalls kann eine gefährliche Explosion auftreten. - Seite 7 M3W Wallbox 3PH 1.3. Installation Bei der Installation der EV-Ladestation muss ein Sicherheitsschutz getragen werden. Die Installation und Verkabelung sollte von einem Fachbetrieb durchgeführt werden, da dies zu einem gefährlichen Stromschlag führen kann. Stellen Sie sicher, dass die Spannungsversorgung vollständig getrennt ist, bevor Sie die Verkabelung durchführen.
-
Seite 8: Betrieb
M3W Wallbox 3PH 1.4. Betrieb Es ist Minderjährigen oder Personen ohne Befugnis strengstens untersagt, sich der Ladestation zu nähern, um Verletzungen zu vermeiden. Das erzwungene Laden ist strengstens untersagt, wenn das Elektrofahrzeug oder die Ladestation ausfällt. Drücken Sie im Notfall (z. B. Feuer, Rauch, ungewöhnliche Geräusche, Wasserzufluss usw.) die rote Taste "Not-Aus"... -
Seite 9: Lademodus
M3W Wallbox 3PH Nach dem Austausch der Hauptplatine müssen die Parameter vor dem Betrieb angepasst und eingestellt werden. Es wird empfohlen, mindestens einmal pro Woche routinemäßige Sicherheitsinspektionen an der Ladestation durchzuführen. Halten Sie den Ladeanschluss sauber und trocken und wischen Sie ihn bei Verschmutzung mit einem sauberen, trockenen Tuch ab. - Seite 10 M3W Wallbox 3PH 2.3. Ladeanschluss Gemäß IEC 61851-1(3.1.12), das Produkt der M3W E-Serie ist ein EVSE, das der CASE C- Verbindung entspricht (siehe Abb. 3-1). Abb. 3-1 Schematische Darstellung der CASE C-Verbindung 2.4. Ladeverbinder Der Ladestecker von Produkten der M3W E-Serie entspricht IEC 62196-2, Typ 2 (schematische Darstellung in Abb.
-
Seite 11: Allgemeines

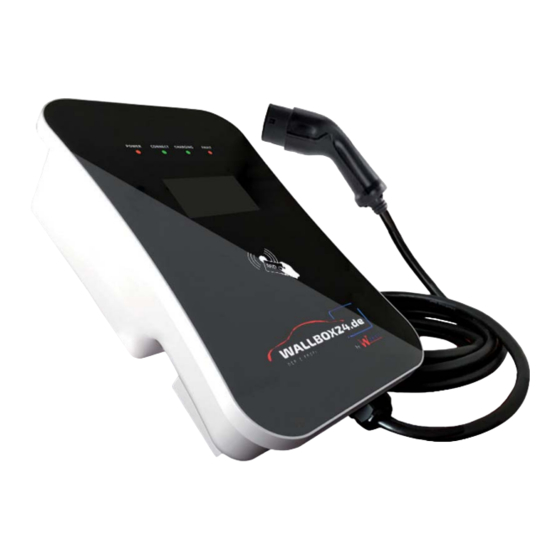

M3W Wallbox 3PH 3. PRODUCKT INFORMATION 3.1. Allgemeines Willkommen bei der von unserer Firma hergestellten AC EV-Ladestation der M3W E-Serie. Form und Abmessungen der AC EV-Ladestation der M3W E-Serie (siehe Abb. 3-1). Abb. 3-1 Die Form und Abmessungen von M3W Die AC EV-Ladestation der M3W3 E-Serie bietet eine Benutzerfreundliche Bedienoberfläche mit... -
Seite 12: Blockschaltbild
M3W Wallbox 3PH 3.2. Blockschaltbild Das Blockschaltbild des Produkts der M3W E-Serie ist in Abb. 3-2 dargestellt. Ethernet Wi fi LCD (if any) Main PCBA RFID RCCB Charging Connecto r Abb. 3-2 Blockschaltbild der M3W AC EV-Ladestation 3.3. Produktreihe 3.3.1. Modeldefination... -
Seite 13: Technische Spezifikationen
Type A, 25A, 2-Pole Type A, 40A, 2-Pole Empfohlener 3×4mm 3×6mm Leitungsquerschnitt 3.3.3. 3-Phasen-Modelle (mit 3-Phasen-Stecker Typ 2, siehe Abb. 3-3 (c)) Model Number M3W Wallbox 3PH – M3W Wallbox 1PH - 11kW 22kW Nennleistung 11kW (@400V, 3-Phasig) 22kW (@400V, 3-Phasig) Maximaler Nennstrom... -
Seite 14: Funktionsbeschreibung
M3W Wallbox 3PH 3.4.2. Funktionsbeschreibung Lademodus Mode 3 Lokal: “Plug-and-Charge“ oder “Swipe-Card-gesteuert“ Remote: Zugangskontrolle Smartphone-APP-Steuerung Optionaler 4,3-Zoll-LCD-Bildschirm (Ladestrom, Spannung, Display screen Energie, Ladezeit, Status- und Fehlerinformationen usw.) 4 LED-Leuchten zeigen den Status an, Stromversorgung, Status LED Ladebereit, Laden und Fehler Kommunikations Ethernet (RJ-45 interface), WiFi (2.4GHz) -
Seite 15: Typenschild
M3W Wallbox 3PH 3.5. Typenschild Auf dem Wallboxgehäuse finden sie das Typenschild zur Identifizierung (Abb. 3-5). Abb. 3-5 Typenschild der Ladestation 4. INSTALLATIONS ANLEITUNG 4.1. Transport Beachten Sie beim Transportieren die folgenden Punkte, um die Produktsicherheit zu gewährleisten: Bei diesem Produkt handelt es sich um elektrische Geräte. Es sollte mit Vorsicht behandelt werden, um heftige Vibrationen und Stöße zu vermeiden. -
Seite 16: Auspacken
Die Ladestation darf nicht durch Ziehen des Ladesteckers und seines Ladekabels transportiert werden. 4.2. Auspacken 4.2.1. Packliste In der Packung befindet sich eine Packliste, die Folgendes enthält: 1 Wallbox M3W Wallbox 3PH 5 RFID Karten, 1 Set zur Wandbefestigung incl. schrauben 1 Bedienungsanleitung 1 Qualitätszertifikat. -
Seite 17: Sicherheitshinweise Zur Installtion
M3W Wallbox 3PH 4.3. Installationsvorbereitungen 4.3.1. Sicherheitshinweise zur Installtion Die Installation und Verkabelung sollte von einem Fachbetrieb durchgeführt werden, da dies zu einem gefährlichen Stromschlag führen kann. Stellen Sie sicher, dass die Spannungsversorgung vollständig getrennt ist, bevor Sie die Verkabelung durchführen. Andernfalls kann ein gefährlicher elektrischer Schlag auftreten. -
Seite 18: Installationsschritte
M3W Wallbox 3PH 4.3.3. Umgebung Weitere Sicherheitshinweise finden Sie in Abschnitt 2.2. Weitere Umgebungsbedingungen finden Sie in Abschnitt 4.4.4. Es wird empfohlen, die Ladestation an einem Ort mit guter Belüftung, ohne direkte Sonneneinstrahlung und Schutz vor Wind und Regen zu installieren. - Seite 19 M3W Wallbox 3PH befestigen Sie das Montagezubehör mit der im Lieferumfang enthaltenen Expansionsschraube an der Wand. Abb. 4-2 Installieren Sie den Aufsatz 4.4.2. Schritt 2 : Anschluß Befestigen Sie das Montagezubehör ( ) an der Ladestation Entfernen Sie die Abdeckung des Eingangsanschlusskastens ( ).
- Seite 20 M3W Wallbox 3PH Wenn das CMS über das Netzwerkkabel angeschlossen werden soll, führen Sie das Netzwerkkabel über Ladeadapterschnittstelle ( ), crimpen Sie den RJ-45-Kopf und stecken Sie ihn in die Netzwerkkabelschnittstelle. 4.4.3. Schritt 3: Folgen Sie dem Pfeil und halten Sie das Wallbox-Zubehör ( ) am Aufsatz.
-
Seite 21: Einschalten
M3W Wallbox 3PH 5. Betrieb 5.1. Einschalten Nachdem die Ladestation installiert und geprüft wurde, schalten Sie den FI-Schutzschalter ein und die Kontrollleuchte "POWER" leuchtet auf, und die Ladestation wechselt in den Standby-Zustand. 5.2. Mensch-Maschine-Schnitstelle (Human-Machine Interface - HMI) 5.2.1. HMI information Wie in Abb. -
Seite 22: Led-Anzeigen
M3W Wallbox 3PH 5.2.2. LED Anzeigen Die LED-Anzeigen auf dem Bedienfeld zeigen den Status der Ladestation an. Die verschiedenen Kombinationen von Anzeigen werden nachfolgend beschrieben. Power Verbunden Laden Fehler Connotation GRÜN GRÜN GELB Standby Status Der Ladeadapter ist ordnungsgemäß an das Fahrzeug angeschlossen Prüft Ladevorgang... - Seite 23 M3W Wallbox 3PH Not-Aus Stop Abb. 5-2 LCD Display 5.2.4. RFID Lesegerät Im Allgemeinen ist der M3W standardmäßig mit einem RFID-Kartenleser ausgestattet, und der Ladevorgang kann mithilfe der mit dem Host konfigurierten RFID-Karte (siehe Abb. 5-3) gestartet und gestoppt werden. Die spezielle benutzerdefinierte Kartenwischfunktion wird hier nicht separat beschrieben.
-
Seite 24: Konfigurieren Sie Das Wifi-Netzwerk
M3W Wallbox 3PH 5.3. Konfigurieren Sie das WiFi-Netzwerk Achtung: Eine App zur Bedienung ist nicht im Lieferumfang enthalten, diese ist in Vorbereitung. Bereiten Sie einen WLAN-Router mit 2,4 GHz und ein Android- oder iPhone-Smartphone vor. Stellen Sie sicher, dass sich die Ladestation und das Smartphone im selben WiFi-Bereich befinden. - Seite 25 M3W Wallbox 3PH Drücken und drehen Sie, um die Not-Aus-Taste dreimal hintereinander zurückzusetzen, bis die vier Kontrollleuchten in einem Zyklus entsprechend dem Lauflampenmodus aufleuchten. Gleichzeitig wechselt der LCD-Bildschirm (falls vorhanden) zur WiFi-Konfigurationsseite (siehe Abb. 6-5). Klicken Sie auf die Schaltfläche "BESTÄTIGEN" (siehe Abb. 4-1) der APP auf dem Smartphone.
-
Seite 26: Starten Des Ladevorgangs
M3W Wallbox 3PH 5.4. Starten des Ladevorgangs Parken Sie das Elektroauto, schalten den Motor aus und ziehen die Handbremse an. Nehmen Sie den Ladeadapter aus dem Halter wie in Abb. 6-7. Stecken Sie den Ladeadapter in die Netzsteckdose des Elektrofahrzeugs und die Abb. -
Seite 27: Ladevorgang Mit Not-Aus Beenden
M3W Wallbox 3PH 5.6. Ladevorgang mit NOT-AUS beenden Not-Aus: Drücken Sie im Notfall (z. B. Feuer, Rauch, ungewöhnliche Geräusche, Wasserzufluss usw.) jederzeit die rote Taste "Not-Aus" an der Ladestation, um die persönliche Sicherheit zu gewährleisten und den Ladevorgang zu stoppen. - Seite 28 M3W Wallbox 3PH Die Fehleranzeige Fehlercode 15: Überprüfen Sie, ob die Ladestation Überhitzungs abgedeckt oder die Umgebungstemperatur am blinkt 1x langsam schutz Installationsort zu hoch. und 5x schnell Die Fehleranzeige Fehlercode 16: Schalten Sie das Gerät aus und blinkt 1x langsam Messfehler starten Sie es neu.
-
Seite 29: Garantiebedingung
M3W Wallbox 3PH Überprüfen Sie, ob das Gerät geerdet und Betriebssicher installiert ist. Überprüfen Sie, ob am Installationsort der Wallbox potenzielle Sicherheitsrisiken bestehen, wie z. B. hohe Temperaturen, oder brennbare und explosive Gegenstände Überprüfen Sie, ob die Eingangseinspeisung fest angeschlossen ist . Überprüfen Sie auch, ob alle anderen Anschlusspunkte fest verschraubt sind. -
Seite 30: Certificate Of Conformity
Shenzhen Nore Tes ng Center Co.,Ltd. South, No.1, Building 10, Maqueling Industrial Zone, Nanshan Shenzhen, Guangdong, 518057, China +86-755-33525266 +86-755-23004002 www.ntc-c.com CERTIFICATE OF CONFORMITY Low Voltage Directive 2014/35/EU Registration No.: NTC2101660SV00 Applicant Sichuan Weiyu Electric Co., Ltd Address The Northeast Corner of Minshan Road and Tumenjiang Road, Economic and Technological Development Zone, Deyang, Sichuan, China Manufacturer... - Seite 32 WALLBOX24 ist ein eingetragenes Markenzeichen der Halogenkauf LIGHTECH GmbH HALOGENKAUF LIGHTECH® GMBH. Schlehenweg 4 29690 Schwarmstedt CLE, plentino, Gaga Lamp, LED-Retroshop und Wallbox24 sind info@wallbox24.de Produktlinien der HALOGENKAUF LIGHTECH® GMBH. www.wallbox24.de www.wallbox24.de Sichuan WeiYu Electric Co., Ltd.
