Aufstellen - Einbau

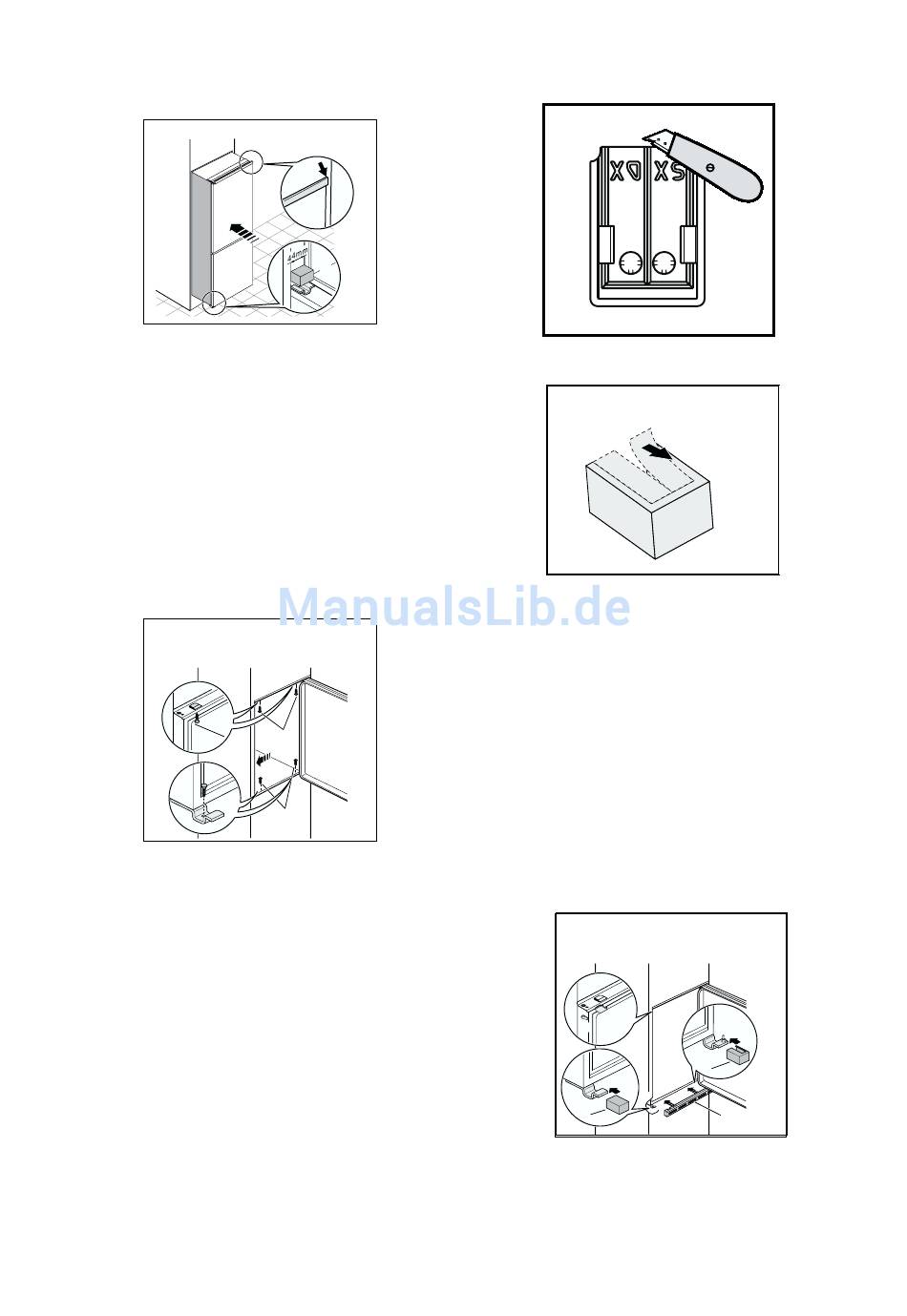

Abb.6
Abb.6: Gerät in die Nische einschieben, bis die
Anschlagleiste (1) oben am Möbel anliegt.
Dabei sicherstellen, dass unten ein Abstand von 44 mm
zwischen dem Rand des Möbels und dem Rand des
Gerätes eingehalten wird.(2)
Die Abdeckung des unteren Scharnieres ist hierbei für
die korrekte Ausrichtung des Gerätes hilfreich.
Beim Einschieben in die Nische sicherstellen, dass das
Gerät nicht auf dem Kabel steht.
Evt. das Gerät durch Unterlagen in die richtige Position
bringen.
Abb.7
Abb.7: Tür(en) öffnen und Gerät gegenüber der
Scharnierseite an die Möbelseitenwand anrücken.
Gerät mit den 4 beiliegenden Schrauben (I) befestigen.
1
E
2
I
I
1
Abb.8
Abb.8: Die Abdeckung E für die Scharnierseite muss
wie folgt vorbereitet werden:
Abhängig von der Lage des Scharniers (Türanschlag
rechts oder links) muss ein Teil der Abdeckung heraus-
gebrochen werden, um den Scharnierstift aufnehmen
zu können.
Das mit DX gezeichnete Teil beseitigen, wenn der Stift
auf dem rechten Scharniere eingesetzt ist, SX im ande-
ren Fall.
Hierzu mit einem Messer entlang der vorgestanzten
Mittellinie sowie an der entsprechenden Seitenlinie
nachschneiden (1) und das Teil nach oben hin abbre-
chen (2).
C
D
E
Abb.9
Abb.9: In die Befestigungs- und Scharnierlöcher beilie-
gende
Abdeckkappen
Belüftungsgitter (B) und Scharnierabdeckungen (E)
aufstecken.
2
E
B
(C-D)
eindrücken.
11
