6. WlHP insTAllATion
6.12.3 Position und Abmessungen

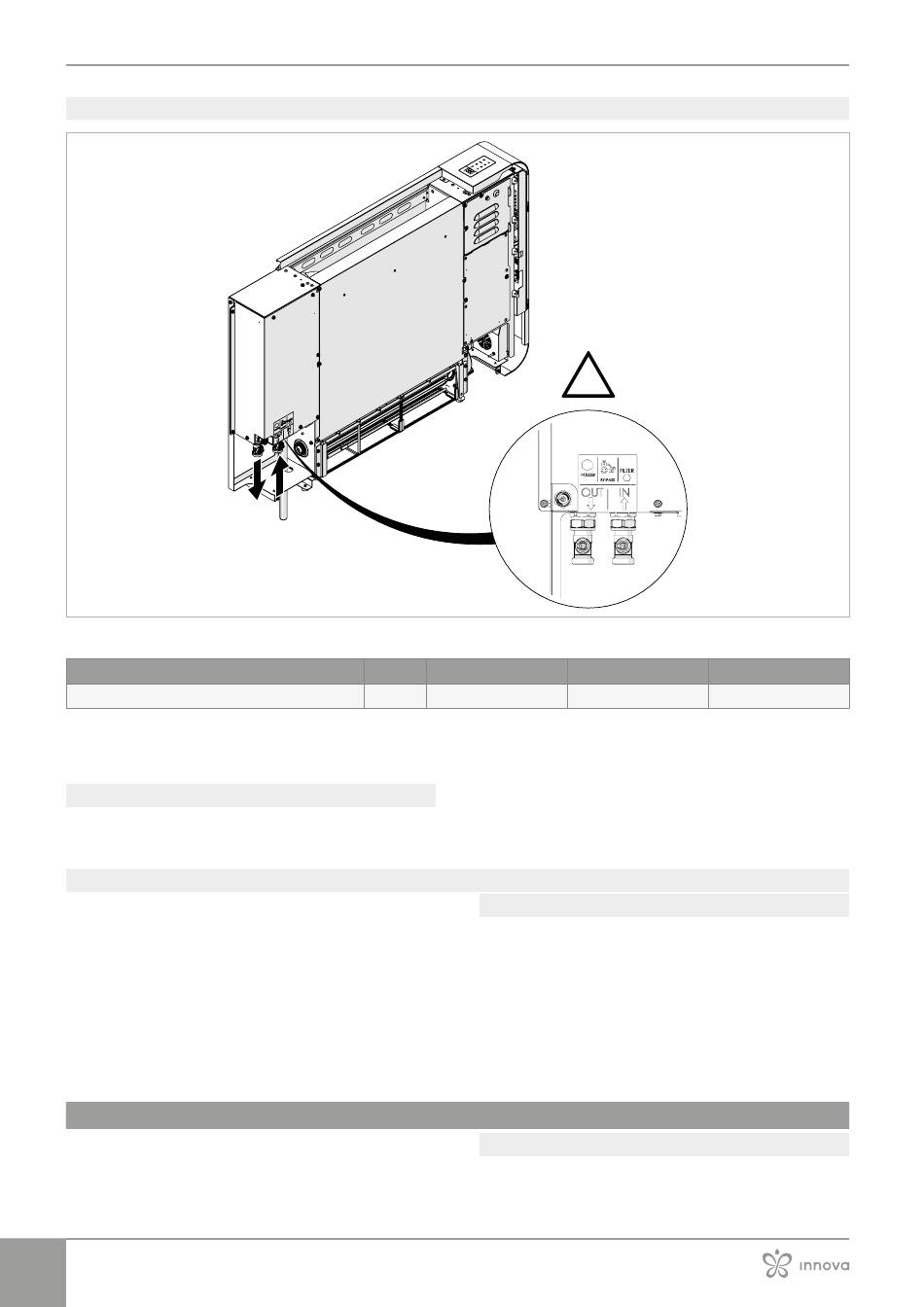

Die Position des Wasserein- und -auslasses muss beachtet werden.
Hydraulische Anschlussverbindungen
Informationen zu den abmessungen siehe Kapitel "Technische In-
formationen" S. 102.
6.12.4 Systemverbindung
ZurHerstellungderAnschlüsse:
► Flexible anschlusskupplungen verwenden
6.12.5 Basis-Hydronik-Bausätze
Das Gerät wird immer mit einem der folgenden hydraulischen Bausät-
ze geliefert:
• Hydronik-Bausatz
• 2-Wege modulierendes Ventil-Kit
• 3-Wege modulierendes Ventil-Kit
DiePositionderhydraulischenAnschlüsseändertsichnicht,
wennderHydronik-Bausatzinstalliertwird.
Ausführliche informationen zum Zubehör im Kapitel "WlHP Konfi-
gurationszubehör" S. 98.
6.13 Befüllen der Anlage
Nach Fertigstellung der hydraulischen anschlüsse muss die anlage be-
füllt werden.
36
Modelle
200
u.m.
" EK
3/4
► ziehen Sie die Verbindungen fest
► überprüfen Sie den möglichen Flüssigkeitsverlust
NurbeiderInstallationinbesondersfeuchtenUmgebungen:
► Die an das Gerät angeschlossenen Leitungsabschnitte isolieren
6.12.6 Filtersystem
Esistzwingenderforderlich,einFiltersystemamKreislaufin
einemfürdieWartungzugänglichenBereichzuinstallieren,
umdieGerätevorVerunreinigungenimWasserzuschützen.
Das empfohlene Filtersystem ist ein Schlammabscheider. alternativ
dazu kann ein netzfilter verwendet werden.
6.13.1 Vorwarnungen
Es muss ein Füllsystem außerhalb des Geräts vorgesehen werden.
!
400
3/4
600
3/4
