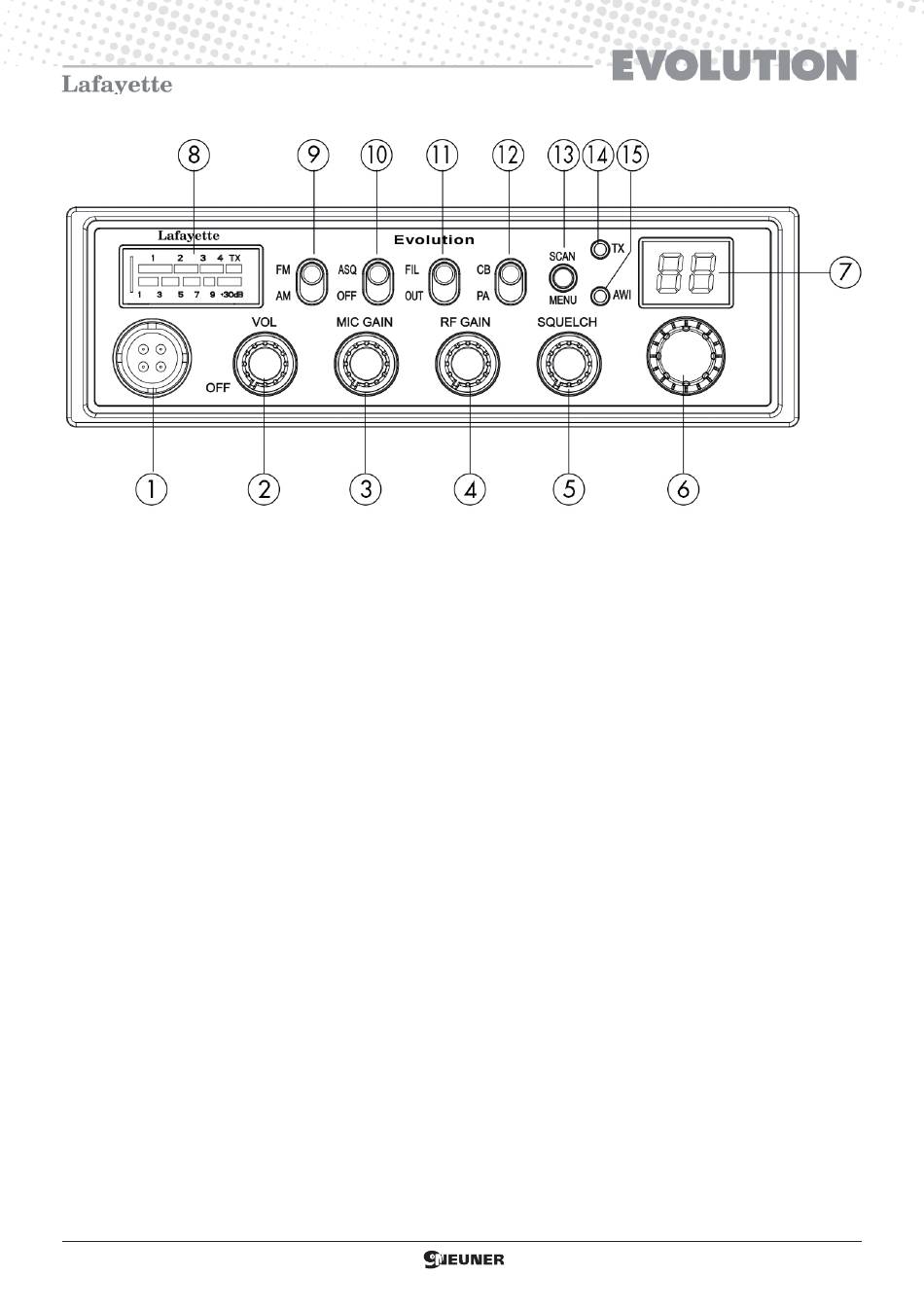

Bedienelemente und Anschlüsse

1 Mikrofon-Anschlussbuchse

Mikrofonstecker einstecken und durch Drehen der
Überwurfmutter bis zum Anschlag nach rechts
sichern.
2 ON/OFF / VOL
Ein/Aus-Schalter mit Lautstärkeregler
Ein/Ausschalten des Gerätes und Einstellung der
Wiedergabelautstärke.
Regler Linksanschlag = Gerät aus
Zum Einschalten Regler nach rechts drehen bis
Klickgeräusch hörbar.
Zur Lautstärkeeinstellung ggf. Rauschsperre öffnen
(Regler "SQUELCH" (5) bis zum Anschlag nach
links) drehen), Lautstärke einstellen und anschlie-
ßend Regler "SQUELCH" (5) soweit nach rechts
drehen, bis das Rauschen aus dem Lautsprecher
verstummt.
3 MIC GAIN

Regler Mikrofonempfindlichkeit

Dieser Regler legt die Mikrofonempfindlichkeit fest.
Drehen nach rechts erhöht die Empfindlichkeit, ihr
Signal wird lauter.
Drehen nach links vermindert die Empfindlichkeit,
ihr Signal wird leiser.
Idealerweise nehmen Sie diese Einstellung
zusammen mit einem Funkpartner vor, der Ihre
Aussendung qualitativ beurteilen kann.
4 RF GAIN
Regler Empfängerempfindlichkeit
Dieser Regler legt die Empfängerempfindlichkeit fest.
Drehen nach rechts erhöht die Empfindlichkeit,
Drehen nach links vermindert die Empfindlichkeit.
Beim Empfang extrem starker Signale kann eine
Verminderung der Empfängerempfindlichkeit eine
Verbesserung der Empfangsqualität bewirken.
In der Regel befindet sich der Regler am rechten
Anschlag (maximale Empfindlichkeit).
5 SQUELCH

Regler Rauschsperre

Die Ansprechschwelle (Empfindlichkeit) der Rausch-
sperre ist einstellbar: Drehen nach rechts vermindert
die Empfindlichkeit, nur starke Signale werden wie-
dergegeben. Drehen nach links erhöht die Empfind-
lichkeit, auch schwächere Signale werden wiederge-
geben.
Für maximale Empfangsleistung Regler vom Links-
anschlag aus gerade soweit nach rechts drehen, bis
das Rauschen aus dem Lautsprecher verstummt.
6 Kanalwähler
Wählen Sie durch Drehen dieses Drehwählers einen
geeigneten (idealerweise nicht belegten) Kanal aus.

7 Kanalanzeige

Die großzügig dimensionierte Anzeige informiert über
den aktuell ausgewählten Kanal.

8 S/RF-Meter

Das hochwertige analoge Zeigerinstrument informiert
während des Sendebetriebs (Hintergrundbeleuchtung
rot) über die Sendeleistung und während des
Empfangsbetriebes (Hintergrundbeleuchtung blau)
über die Feldstärke der empfangenen Funksignale.
9 AM/FM

Schalter Auswahl der Modulationsart

AM: Amplitudenmodulation
FM: Frequenzmodulation
Auswahlmöglichkeit möglicherweise durch länder-
spezifische Einstellung eingeschränkt.
10 ASQ (Automatic Squelch Control)

Automatische Einstellung der Rauschsperre

Bei aktivierter Funktion (Schalterstellung: ASQ) ist
die Einstellung des Reglers Rauschsperre (5) wir-
kungslos, die Empfindlichkeit der Rauschsperre wird
stets vollautomatisch wirksam optimiert und muss
bei geänderten Funkbedingungen nicht mehr manu-
ell eingestellt werden.
