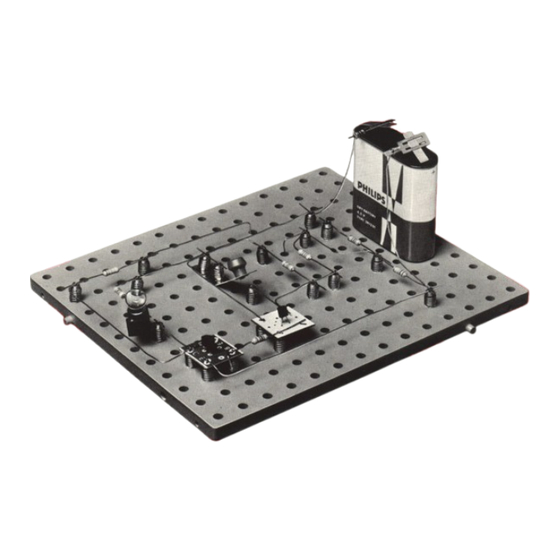

Philips EE 2040 Anleitungsbuch
  1. Anleitungen
  2. Marken
  3. Philips Anleitungen
  4. PC-Komponenten
  5. EE 2040
  6. Anleitungsbuch

Philips EE 2040 Anleitungsbuch

Vorschau ausblenden
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen
PHILIPS
PHILIPS
Anneütungsbuc[h
EE 2040
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Philips EE 2040

Inhaltszusammenfassung für Philips EE 2040

  • Seite 1 PHILIPS PHILIPS Anneütungsbuc[h EE 2040...
  • Seite 2 Elektronlk-Serie 2000 2008 2007 2006 2005 2004 2052 2051 2000 2003 O Philips GmbH, Bereich Technische Spielwaren, Hamburg — 1976/3 Wir übernehmen keine Gewähr, daß die in Alle Rechte vorbehalten. Nachdruck diesem Buch enthaltenen Angaben frei von fotomechanische Wiedergabe — auch aus- Schutzrechten Sind.
  • Seite 3 Anleitungsbuch Elektronik-Erstkontakt EE 2040 Herausgeber: Philips GmbH Bereich Technische Spielwaren, 2 Hamburg 1, Mönckebergstraße...

  • Seite 4: Inhaltsverzeichnis

    Inhaltsverzeichnis Bauplan Seite Seite Einzelteile Vorwort Einführung in die Elektronik Allgemeine Bauanleitung Stromkreis mit Batterie und Lampe Stromkreis Tastschalter Widerstand Trimmpotentiometer Diode Transistor BC 158 Transistor ElektroIyt-Kondensator Polyester-Kondensator Bauanleitungen für die elektronischen Geräte Automatisches Treppenlicht Ein-Aus-Schalter Ein Feuchtigkeitsfühler Blinklicht Eine Warnanlage Ein spannungsabhängiger Schalter Füllstandsanzeiger...
  • Seite 5 Teil BesteIl-Nr. Bezeichnung Kennfarbe Inhalt 349.1211 Transistor BC 158 blau oder (BC 308) 1212 Transistor BC 238 weiß 1125 Diode 217/218 Oder ähnlich 1004 Widerstand 22 Ohm rot-rot-schwarz (gold) * 100 Ohm braun-schwarz-braun (gold)* 1.500 braun-grün-rot (gold) * 2.200 rot-rot-rot 4.700 gelb-lila-rot (gold)*...

  • Seite 6: Vorwort

    Vorwort Lieber junger Freund, wir alle leben in einer Zeit, in der Technik und Wissenschaft u nser Leben bestimmen. Waswürde wohl ein Menschaus dem vorigen Jahrhundert emp- finden,könnteer einenBlick in die Weltvon heutetun? Waswürdeer sagen über Farbfernsehen, Weltraumfahrt, Satelliten, Jumbo-Jets, Transistor-Ra- dios,Laser- Strahlen? Er würdeall dieseDingenichtbegreifen können und...

  • Seite 7: Einführung In Die Elektronik

    Kontakt mit mir und meinen Brü- dern aufnehmen kannst, brauchst du eine Flachbatterie 4,5 Volt (z. B. Philips 3 R 12 st). Du darfst aber nur die 4,5 Volt Flachbatterie benutzen — nie- mals Strom aus der Steckdose.
  • Seite 8 Bevor es richtig losgeht, muBt du noch wissen, daß alle Geräte auf der blauen Platte mit den vielen Löchern aufgebaut werden. Diese Platte heißt Grundplatte. Du siehst sie auf dem Foto (Abb. 3). Abb. Damit man auf dieser Grundplatte die Bauteile befestigen kann, werden die Haarnadelfedern (Abb.
  • Seite 9 Abb. Nimm die Drahtrolle, wickle ein Stück ab und miß den Abstand zwi- schen zwei Klemmen. Schneide die Stücke so lang ab, daß du immer zwei Klemmen damit verbinden kannst. Wenn du jetzt die Klemmfeder niederdrückst, erscheint die Schlau- fe der Haarnadelfeder.

  • Seite 10: Stromkreis

    Schiebe sie wie auf dem Bild (Abb. 13 a) auf die Metallstreifen Batterie. Jetzt nimm eine kleine Spiralfeder (Abb. 14) und drücke Sie über das kurze Ansatzstück der Anschlußklemme, bis das Loch zu sehen ist. Dann schiebe den Draht hindurch —...
  • Seite 11 Die Elektronen, die dabei durch den Glühfaden der Lampe schoben werden, bringen ihn zum Leuchten — nur daran erkennst du, daß wir uns im Stromkreis bewegen. Wenn wir Elektronen im Draht bewegen, sagen die Menschen, es flieBt ein Strom. Damit nicht von jedem Gerät...

  • Seite 12: Widerstand

    baust, erkennst du auf Abb. 22. Vergleiche deinen vollständigen Aufbau noch einmal mit Abb. Wenn du den Schalter auf die Klemme drückst, leuchtet die Glüh- lampe; denn nur dann können sich die Elektronen im Draht fort- bewegen. Sonst ist der Kreislauf am Schalter unterbrochen. Abb.
  • Seite 13 schwarz Abb. Widerstand Abb. Abb. Als Schaltzeichen für einen Widerstand zeichnet man: Das Schaltbild für den Stromkreis mit Widerstand zeigt dir Abb. 28. Du hast jetzt einen Widerstand ausprobiert. Es gibt aber viele ver- schiedene, die die Elektronen auf ihrem Weg unterschiedlich stark hemmen.
  • Seite 14 mung des Wertes ohne Bedeutung. (Manchmalfindest du auch einen Widerstand mit einem silbernen Ring anstelle des goldenen.) Jede Farbe steht immer für eine bestimmte Zahl. Außerdem ist noch zu beachten, an welcher Stelle von links nach rechts der Ring steht. Der erste Farbring bedeutet die erste Ziffer einer Zahl, der zweite Farbring bedeutet die zweite Ziffer einer Zahl, der dritte Farbring sagt dir, wieviel Nullen an die beiden ersten Ziffern...
  • Seite 15 Du kannst jetzt gleich einmal einen anderen Widerstand ausprobie- ren. Suche dazu den heraus, der die Farbringe braun — schwarz — — gold hat (Abb. 30 a). Kannst du ihn schon selbst bestim- braun men? Denk daran, der goldene Ring muß rechts liegen! I.
  • Seite 16 daß nicht mehr genug durch den Widerstand gelangen, um die Glühlampe zum Leuchten zu bringen. Uberbrückst du den Widerstand mit einem Drahtstück, leuchtet die Versuch Lampe sofort wieder auf. Die Elektronen benutzen dann den ein- fachen Weg durch den Draht und umgehen den Widerstand. Hier zeige ich dir ein neues Bauteil (Abb.

  • Seite 17: Trimmpotentiometer

    du noch die Klemme 8 einsetzen. Dann verfahre genauso wie bei der Befestigung der ersten Seite. Befestige mit einer kleinen Spiral- feder Draht, der von der Batterie kommt, an der linken der bei- Anschlußösen. Schiebe dazu kleine Spiralfeder darüber, Loch Vorschein kommt klemme...
  • Seite 18 befestige den 100-Q-Widerstand braun — braun — gold — schwarz (Abb. 38). Drücke den Tastschalter und achte auf die Glühlampe. Versuch Sie glimmt nur äuBerst schwach. Wenn du jeweils einen Wider- stand mit einem Drahtstück überbrückst, leuchtet die Lampe unter- schiedlich hell.
  • Seite 19 schwarz schwa braun 1000 Abb. Wenn zwei Bauteile so nebeneinander in den Stromkreis eingesetzt werden, nennt man das Parallelschaltung (Abb. 41). Löse den 100-Q-Widerstand an Klemme 6. Drücke den Tastschalter — bei ge- und achte auf die Helligkeit der Glühlampe. Halte nun —...
  • Seite 20 Setze nun die Diode so zwischen die Klemmen 5 und 6, daß die rote Spitze zum Minus-Pol der Batterie zeigt (Abb. 43, 44). Wenn du Versuch den Tastschalter betätigst, leuchtet die Lampe. Jetzt setze Diode anders herum in den Stromkreis —...

  • Seite 21: Diode

    Zur Erklärung mußt du dir vorstellen, als sei in der Diode eine Schwingtür eingebaut, die sich nur nach einer Richtung öffnet. Zeigt die rote Spitze der Diode zum Minus-Pol der Batterie, strömen die Elektronen gegen die Schwingtür, Sie öffnet sich, und die Elek- tronen können hindurch (Abb.
  • Seite 22 Nachdem du nun gelernt hast, wie die meisten Bauteile auf der Grundplatte befestigt und mit Drähten untereinander verbunden werden, sollst du weitgehend selbständig nach den abgebildeten Bauplänen arbeiten. Dazu mußt du jeweils vorher die Baupläne gründlich studieren. Was ich dir jetzt zeigenwill, ist vielleichtetwas schwieriger.Ich will aber versuchen, es dir wieder ganz einfach zu erklären.
  • Seite 23 warz 22 Q Abb. Abb. Den Aufbau kannst du in Abb. 53 erkennen. Bevor du den Schalter betätigst, vergleiche mit Abb. 54: Hast du Versuch den Transistor genauso angeschlossen? Drücke erst nach dem Überprüfen den Schalter nieder. Wahrscheinlich überrascht es dich nicht, daB die Lampe leuchtet,...

  • Seite 24: Bc158

    sc\W'arz 22 Q BC158 blau Abb. aber vielleicht kommt das nach dem nächsten Versuch. Du brauchst dazu nur die beiden Drähte zu den Anschlüssen B und E zu vertau- Versuch schen (Abb. 55). Und was stellst du beim Betätigen des Schalters fest? Die Lampe leuchtet jetzt nicht! 00 QO...
  • Seite 25 schwa 22 Q Abb. — verwendet werden. (Die alte Schreibweise Wortes Collector für „Collector" ist aber inzwischen durch das neue Wort „Kollektor" ersetzt worden. Trotzdem hat man die Abkürzung C beibehalten.) Baue dazu die Schaltung nach dem Plan in Abb. 58 auf. Du kannst den Aufbau für den vorigen Versuch benutzen.
  • Seite 26 schwarz 22 Q BC 158 Abb. 59 bja u schwarz Bc 158 Abb, 62...
  • Seite 27 Vielleicht hast du dich inzwischen schon gefragt, 0b dasselbe pas- Versuch siert, wenn die Anschlüsse E (Emitter) und C (Kollektor) verwendet werden! Du kannst es ja einmal untersuchen (Abb. 62)! Wieder Wird der vorige Aufbau benutzt, nur ist der Minus-Pol an E und die Zuleitung vom Widerstand an C angeschlossen.

  • Seite 28: Transistor

    Abb. Abb. die „Schranke" durch eine andere Kraft angehoben wird, kann kein Strom von E nach C (Abb. 64) Oder umgekehrt (Abb. 65) durch den Transistor hindurchfließen. Auch für den Transistor gibt es übrigens ein Schaltzeichen: Zusammen mit den übrigen Schaltzeichen, die du bisher kennen-...
  • Seite 29 schwa 22 Q Abb. Bei dem nächsten Versuch ist der Aufbau etwas schwieriger, weil jetzt alle drei Anschlüsse des blauen Transistors benutzt werden. Versuch Aber du erkennst die Einzelheiten ja auf dem Bauplan in der Abb. 68 und in dem Schaltbild Abb.
  • Seite 30 BC158 Abb. 70 4,7kå4 BC158 22 Q Abb. 72...
  • Seite 31 Versuch men 3 und 4 die Drahtbrücke und setze dort die Lampe ein. Die Klemmen 1 und 2 werden mit Draht verbunden (Abb. 70, 71). Leuchtet nun die Lampe auch noch? Merkwürdig, jetzt bleibt die Lampe dunkel. 0b der Strom, der die Versuch Lampe zum Leuchten bringt,...
  • Seite 32 Nach diesem Vergleich, mit dem ich dir die Vorgänge im Transistor erklärte, will ich es noch einmal etwas „elektronischer" ausdrücken: Vom Minus-Pol der Batterie fließt ein kleiner Strom (wenige Elek- tronen) über die Basis und den Emitter zum Pluspol der Batterie. —...
  • Seite 33 Das Schaltzeichen ähnelt dem des blauen Transistors, nur zeigt der Pfeil am Emitter (E) in die entgegengesetzte Richtung: Während du mit den nächsten fünf Schaltungen diesen Transistor alleine ausprobierst, werde ich mich wieder ein bißchen ausruhen. Versuche Sind nämlich sehr einfach durchzuführen.

  • Seite 34: Bc 238

    warz 22 Q BC 238 Abb. Versuch Die Lampe leuchtet Die Lampe leuchtet nicht 22 n BC 238 Abb.
  • Seite 35 schwarz 22 Q BC238 ß Abb. Versuch Die Lampe leuchtet Die Lampe leuchtet nicht BC238 Abb.
  • Seite 36 schwarz 22 Q BC238 Abb. Versuch Die Lampe leuchtet Die Lampe leuchtet nicht 4.5 v BC238 Abb.
  • Seite 37 schwarz BC238 Abb. 86 Versuch Die Lampe leuchtet Die Lampe leuchtet nicht BC238 Abb.
  • Seite 38 Das ging ja ziemlich schnell. Wollen wir erst einmal vergleichen, 0b dein Ergebnis richtig ist? Versuch Die Lampe Die Lampe leuchtet nicht leuchtet >< >< Wenn du einmal beiden Schaltbilder Abb. 79 und 83 betrach- test, bei denen die Lampe leuchtete, fällt dir sicher auf, daB die Basis (B) des weißen Transistors jeweils mit dem Plus-Pol der Bat- terie verbunden...
  • Seite 39 BC 238 Abb. So, und nun noch ein Versuch zum Transistor, und du hast diese Schwierigkeit mühelos gemeistert. Du solist auch bei dem weißen Transistor „Schranke" anheben, damit eine Lampe in dem Versuch Stromkreis über Emitter Kollektor leuchten kann. Prüfe nach dem Aufbau (Abb.
  • Seite 40 Abb. Das letzte Bauteil, das du kennenlernen sollst, ist der Elektrolyt- Kondensator (Abb. 90). Er Wird auch abgekürzt Elko genannt. Sein Schaltzeichen sieht so aus: Dazu will ich weiter keine Vorbemerkungen machen, sondern Versuch sollst gleich die Schaltung aufbauen, mit der der Elko untersucht werden kann (Abb.
  • Seite 41 22 n 45 v 100 n BC 158 47 kn Abb. 93 Abb. Wenn eine AnschluB Elkos Minus-Pol berührt, flieBen Elektronen aus der Batterie in den Elko. Die Lampe leuchtet kurzfristig heller. Wenn er „voll" ist — man sagt dann, er ist aufge- —, folgen keine weiteren Elektronen mehr.

  • Seite 42: Bauanleitungen Für Die Elektronischen Geräte

    Bauanleitungen für die elektronischen Geräte Nachdem du so viel über wichtige elektronische Bauteile erfahren hast, brennst du sicher darauf, Geräte aus solchen Teilen zusammenzubauen. Ich möchte dir dazu nur noch ein paar allgemeine Ratschläge geben: Der Aufbau einiger Geräte ist nicht leicht durchzuführen.Um dir zu helfen, sind die Baupläne in Originalgröße gezeichnet worden.

  • Seite 43: Automatisches Treppenlicht

    1. Automatisches Treppenlicht In den Treppenhäusern gröBerer Gebäude verlischt das Licht wenige Minu- ten nach dem Einschalten selbständig. Ein solches Gerät, das die Lampe automatisch ausschaltet, sollst du jetzt bauen: Lege den Bauplan Nr. 1 auf die Grundplatte. Durchstoße den Plan an den gekennzeichneten Stellen mit einem spit- Bleistift.
  • Seite 44 47 kn toon 1.5kn 10kQ 45 v BC238 47kn 22 n 220kQ 125pF Abb. Nach höchstens 30 Sekunden erlischt die Lampe wieder. Du kannst die Leuchtzeit der Lampe verändern, indem du die Stellung des Schleifkontak- tes am Trimmpotentiometer veränderst. Beim Betätigen des Schalters Wird die Basis des ersten Transistors (BO238, weißer Transistor) über das Trimmpotentiometer und den Widerstand 10 kQ —...

  • Seite 45: Ein-Aus-Schalter

    Abb. Abb. Abb. Beim Betätigen des Schalters Wird der Stromkreis 1 geschlossen. Dadurch werden automatisch die Stromkreise 2—4 geschlossen. Beim Loslassen Schalters Wird der Stromkreis 5 anstelle des ersten wirksam. Er wirkt lange, bis der Elko entladen ist. Ein-Aus-SchaIter Vielleicht hat dich an dem Schalter, der diesem Experimentierkasten...
  • Seite 46 BC 158 blau weiß gelb lila 4,7kQ 10kQ IOOQ schwarz gel b 47kQ 47kQ Zwischen den Löchern A und B mußt du den blanken Draht Abb. unter der Grundplatte durchziehen. 47 kn loon BC 158 10 kn 45 v BC 23B 22 n 220kC1 47 kn...
  • Seite 47 Willst du noch einmal die einzelnen Stromkreise in der Schaltung verfol- gen? Denke wieder daran: Einer schaltet immer den nächsten ein (Abb. 100 a bis e). Am besten wirst du wahrscheinlich die Erklärungen verstehen, wenn du den Text noch einmal liest und dabei gleichzeitig mit dem Finger dem Verlauf des Stromes...

  • Seite 48: Ein Feuchtigkeitsfühler

    3. Ein Feuchtigkeitsfühler Bei der Lagerung verschiedener Waren, z. B. Getreide, ist es wichtig, darauf zu achten, daß keine Feuchtigkeit in die Lagerräume dringt. Deshalb hat man Geräte entwickelt, die Feuchtigkeit anzeigen. — Will man in Gewächs- häusern die Feuchtigkeit des Erdreichs ständig kontrollieren, kann man diese Geräte genauso verwenden.

  • Seite 49: Ein Blinklicht

    Wenn du deinen Finger anfeuchtest und auf den Tastkontakt — die eigent- liche „FühlstelIe" für die Feuchtigkeit — legst, leuchtet die Glühlampe. Du kannst auch einen feuchten Streifen Löschpapier verwenden. In diesem Augenblick Wird die Basis des weiBen Transistors (BC 238) mit dem Plus-Pol der Batterie verbunden.

  • Seite 50: Eine Warnanlage

    loon 2.2 kn 47 kn 1,Skn 4,sv 22 n BA 217 Abb. Lege den Bauplan Nr. 4 auf die Grundplatte. Durchstoße den Plan an den gekennzeichneten Stellen mit einem spit- Bleistift. Stecke die Haarnadetfedern von unten durch die Grundplatte und setze von oben die Klemmfedern darauf.
  • Seite 51 braun BC 238 schwarz orange wei ß 10kQ tyaun grun gel b 15kQ ,2kQ 220kQ 22 Q 47kQ Abb. Zwischen Löchern B mußt blanken Draht unter der Grundplatte durchziehen. 10kn 100 n BC 158 BA217 2,2kn BC238 1.5k') Tür - Oder ster- 22 n kontakt...

  • Seite 52: Ein Spannungsabhängiger Schalter

    Solange die Kontaktstelle geschlossen bleibt, ist die Basis des weißen Transistors (BC 238) mit dem Minus-Pol der Batterie verbunden, die Lampe kann desha!b nicht leuchten. Wird die Kontaktstelle geöffnet, entsteht automatisch eine Verbindung zwi- schen der Basis des weißen Transistors und dem Plus-Pol der Batterie.
  • Seite 53 BC 238 BC158 blau 1,5kQ 47 kQ 10k0 BA217 schwarz 47kQ Abb. Zwischen Löchern A und B mußt blanken Draht unter der Grundplatte durchziehen. ac 158 BC 238 '7kA BA 217 Abb. Stecke die Haarnadelfedern von unten durch die Grundplatte und setze oben Klemmfedern...

  • Seite 54: Füllstandsanzeiger

    Steht der Schleifkontakt des Trimmpotentiometers an dem Anschlußstück, das mit dem Minus-Pol der Batterie verbunden iSt, Wird auch die Basis des weißen Transistors (BC 238) mit dem Minus-Pot der Batterie verbunden. Die „Schranke" Wirdnicht geöffnet,und es fließt kein Strom. BeimVerschie- ben des Schleifkontaktes Wird an einem bestimmten Punkt der Weg zum Plus-Pol der Batterie freigegeben.
  • Seite 55 2.2 kn loon BC 158 45 v BC 238 BA 217 Elektroden Wasser Abb. 12SpF Lege den Bauplan Nr. 7 auf die Grundplatte. DurchstoBe den Plan an den gekennzeichneten Stellen mit einem spit- Bleistift. Stecke die Haarnadelfedern von unten durch die Grundplatte und setze Klemmfedern...
  • Seite 56 Punkt Irrtum Anfang Spruchs Ende Spruchs Mit dem Morsegerät können diese Zeichen durch Niederdrücken einer Taste in Ton- Oder Lichtsignale umgewandelt werden. Dabei entsteht bei langem Niederdrücken ein langes Signal, bei kurzem Niederdrücken ein kurzes. Es gibt jedoch auch halbautomatische Morsegeräte. In einem solchen Gerät braucht die Taste nur auf den Kontakt „kurz"...
  • Seite 57 10 kn 100 n BC158 15kn BC238 2,2kn BA217 125pF kurz 47 kn 47 kn tang Abb. Lege den Bauplan Nr. 8 auf die Grundplatte. DurchstoBe den Plan an den gekennzeichneten Stellen mit einem spit- Bleistift. Stecke die Haarnadelfedern von unten durch die Grundplatte und setze Klemmfedern darauf.
  • Seite 58 9. Ein regelbarer Tongenerator Bei Musikinstrumenten werden Töne durch Blasen (Trompete), Streichen (Geige) OderAnschlagen einer Taste (Klavier) erzeugt. Es gibt aber auch Musikinstrumente,z. B. elektronischeOrgeln, in denen Töne durch Stromimpulse erzeugt werden. Eine solche Schaltung nennt man einen Tongenerator. Du kannst einen Tongenerator selbst bauen.
  • Seite 59 Lege den Bauplan Nr. 9 auf die Grundplatte. Durchstoße den Plan an den gekennzeichneten Stellen mit einem spit- Bleistift. Stecke die Haarnadelfedern von unten durch die Grundplatte und setze von oben die Klemmfedern darauf. — zwischen Befestige die Bauteile — wie auf dem Plan angegeben Klemmen.

  • Seite 60: Prüfschaltung Für Den Blauen Transistor

    10. Prüfschaltung für den blauen Transistor (BC 158 Oder 308) hb0kQ blau schwarz 22 Q gel b lila 4,7kQ Abb. 220kn blau —c,sv 4,7kn Abb. Lege den Bauplan Nr. 10 auf die Grundplatte. Durchstoße den Plan an den gekennzeichneten Stellen mit einem spit- Bleistift.

  • Seite 61: Prüfschaltung Für Den Weißen Transistor

    Prüfschaltung für den weißen Transistor (BC 238) gei> å,t7kQ schwa BC238 i2bkQ Abb. 4,7kfL —L.sv we iß 220 kn Abb. Lege den Bauplan Nr. 11 auf die Grundplatte. DurchstoBe den Plan an den gekennzeichneten Stellen mit einem spit- Bleistift. Stecke die Haarnadelfedern von unten durch die Grundplatte und setze oben...

  • Seite 62: Widerstands- Und Kondensatoren-Prüfgerät

    12. Widerstands- und Kondensatoren-Prüfgerät. BC158 BC238 blau IOOQ schwarz Abb. toon BC 15B IJSkQ 45 v BC238 22 n Abb. Leg den Bauplan Nr. 12 auf die Grundplatte. Durchstoße den Plan an den angegebenen Stellen mit einem spitzen Bleistift. Stecke dort die Haarnadelfedern von unten durch die Grundplatte und setze von oben die Klemmfedern darauf.
  • Seite 63 Geräte kennenzulernen dabei dein Wissen zu erweitern. Dazu bietet dir das reichhaltige Angebot an Elektronik-Experimentier- kästen von Philips sehr gute Gelegenheit. Falls du nicht sofort einem neuen Kasten weiterbauen kannst, besteht die Möglichkeit — wenn du einen Kristall-Ohrhörer* besitzt —...

  • Seite 64: Befestige Die Bauteileunddie Drahtverbindungen -Wie Aufdemplan

    13. Morseübungsgerät BC158 BC2SO ,blag 4,7kQ 220kQ BA2f7 grun 1,5k0 47 kn Zwischen Löchern A und B mußt du den Abb. 2.2k n 4.7 kn blanken Draht unter Grundplatte durchziehen. 220kn BC238 — 4.5 v 1.5k n BA217 loon 0.1pF 4 7kQ Abb.
  • Seite 65 14. Tongenerator BC15ß BC 238 blau 4,7kQ 10kQ 1,5k tyraun BA217 grun 47kQ IOOQ Zwischen Löchern A und mußt du den blanken Draht unter der Grundplatte durchziehen. 47kQ o,1gF Abb. BCIS8 2.2 kn. 4.7 k n 4.5 v 10kn 1.7 kn BA217 BC238 loon...

  • Seite 66: Schaltsymbole

    Schaltsymbole Transistor BC 158 oder BC 308 Transistor BC 238 Diode Widerstand Trimmpotentiometer Kondensator Elektrolyt-Kondensator Ohrhörer (Lautsprecher) Lampe Verbindungsleitung Leitungskreuz ohne Verbindung Leitungskreuz mit Verbindung AuBenanschlüsse Taste (Schalter) Flachbatterie...
  • Seite 67 Unsere Anschrift lautet: in Deutschland PHILIPS GMBH Bereich Technische Spielwaren 2 Hamburg 1, Postf. 101420 in Österreich Spiel und Sport Hermann Stadlbauer 5027 Salzburg, Postfach 93 in der Schweiz Philips Lehrspiele Willy Siegrist Aussendorfstraße 8052 Zürich...
