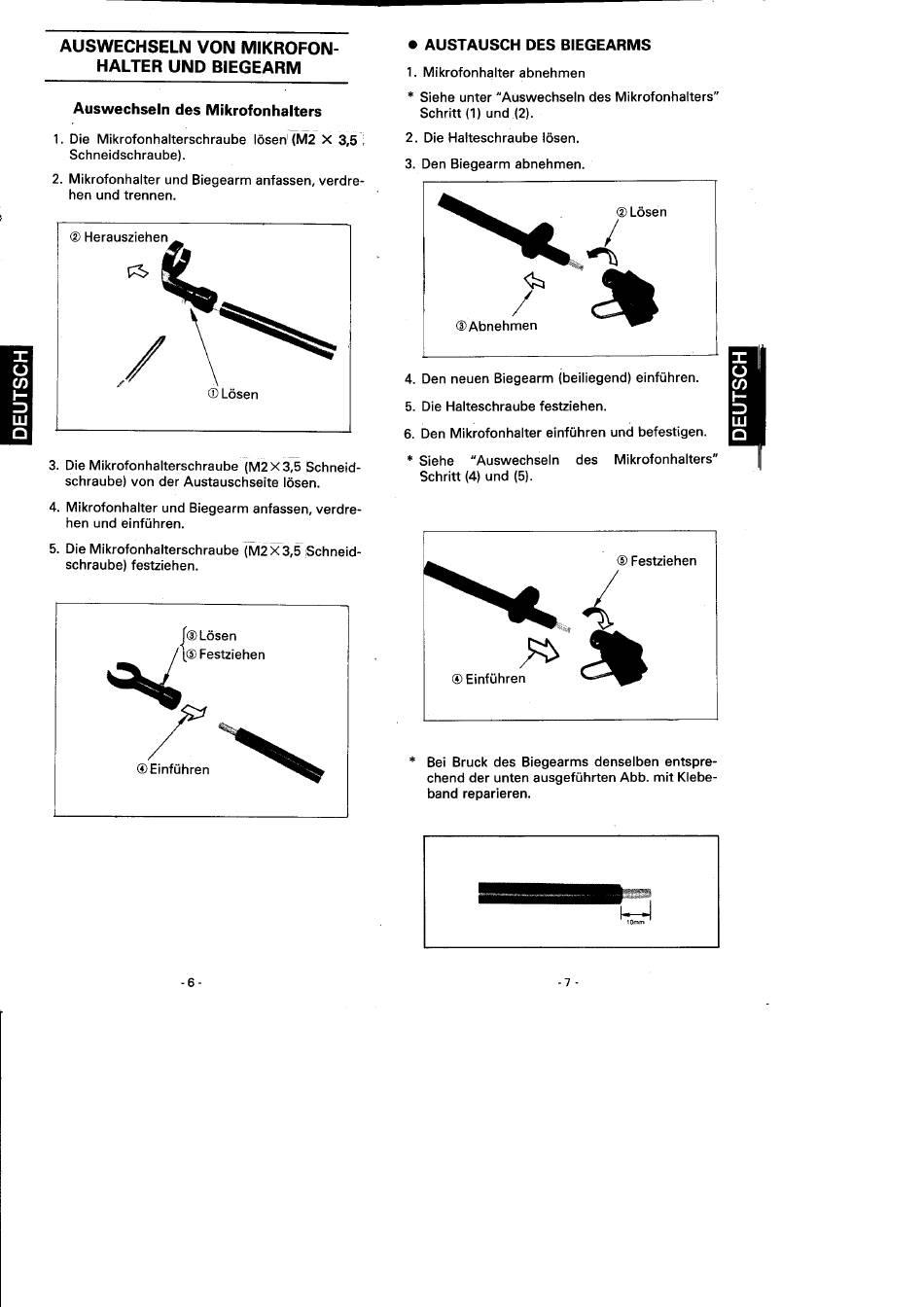

AUSWECHSELN VON MIKROFON-
HALTER UND BIEGEARM
Auswechseln des Mikrofonhalters
I. Die Mikrofonhalterschraube
Schneidschraube).
2. Mikrofonhalter und Biegearm anfassen, verdre-
hen und trennen.
@ Herausziehen
@ Lösen
3. Die Mikrofonhalterschraube
schraube) von der Austauschseite
4. Mikrofonhalter und Biegearm anfassen, verdre-
hen und einführen.
5. DieMikrofonhalterschraube (M2X3,5 Schneid-
schraube) festziehen.
@ Lösen
@ Festziehen
@Einführen
-6-
•
1.
*
2.
lösenl (M2 X 3,5
3.
4.
5.
6.
*
(M2X 3,5 Schneid-
lösen.
* Bei Bruck des Biegearms denselben entspre-
AUSTAUSCH DES BIEGEARMS
Mikrofonhalter abnehmen
Siehe unter "Auswechseln des Mikrofonhalters"
Schritt (I) und (2).
Die Halteschraube lösen.
Den Biegearm abnehmen.
@Abnehmen
Den neuen Biegearm (beiliegend) einführen.
Die Halteschraube festziehen.
Den Mikrofonhalter einführen
Siehe "Auswechseln des
Schritt (4) und (5).
@ Einführen
chend der unten ausgeführten
band reparieren.
@ Lösen
und befestigen.
Mikrofonhalters"
@ Festziehen
Abb. mit Klebe-
