FILTERMIST F Monitor 2 Bersetzung Der Originalbetriebsanleitung Seite 8

Ein optionaler Signalschalter kann an ein Bedienfeld oder eine Ampelanlage angeschlossen werden, um ein zusätzli-
ches Signal bereitzustellen, das den Status des F Monitor 2 anzeigt.
Um auf die beiden optionalen Signale zuzugreifen, ziehen Sie den Stecker an der Unterseite des F Monitor 2 ab, wie
in der Abbildung gezeigt. Es gibt zwei Optionen für die spannungsfreien Relais-Fehlersignale, die wie in der Abbildung
rechts dargestellt verfügbar sind
• Option 1 ist ein „Allgemeiner Fehler" -Signal: Zeigt einen Fehler an, wenn einer der Kanäle (Luft, Zeit, Vibration
und Temperatur) rot wird. Dies ist die empfohlene Ausgangsleistung, falls sie verwendet wird.
• Option 2 ist ein „Nur Vibrationsfehler" -Signal: Weist auf einen Fehler hin, der speziell darauf zurückzuführen ist,
dass der Vibrationskanal rot wird.
Das Alarme auf dem F-Monitor 2 sind normalerweise spannungsfreie (NEIN) Fehlersignale, die sich schließen, wenn
ein Alarm auftritt. Das Relais kann 230 VAC/5 A oder 30 VDC/5 A verarbeiten Verbindungslast.

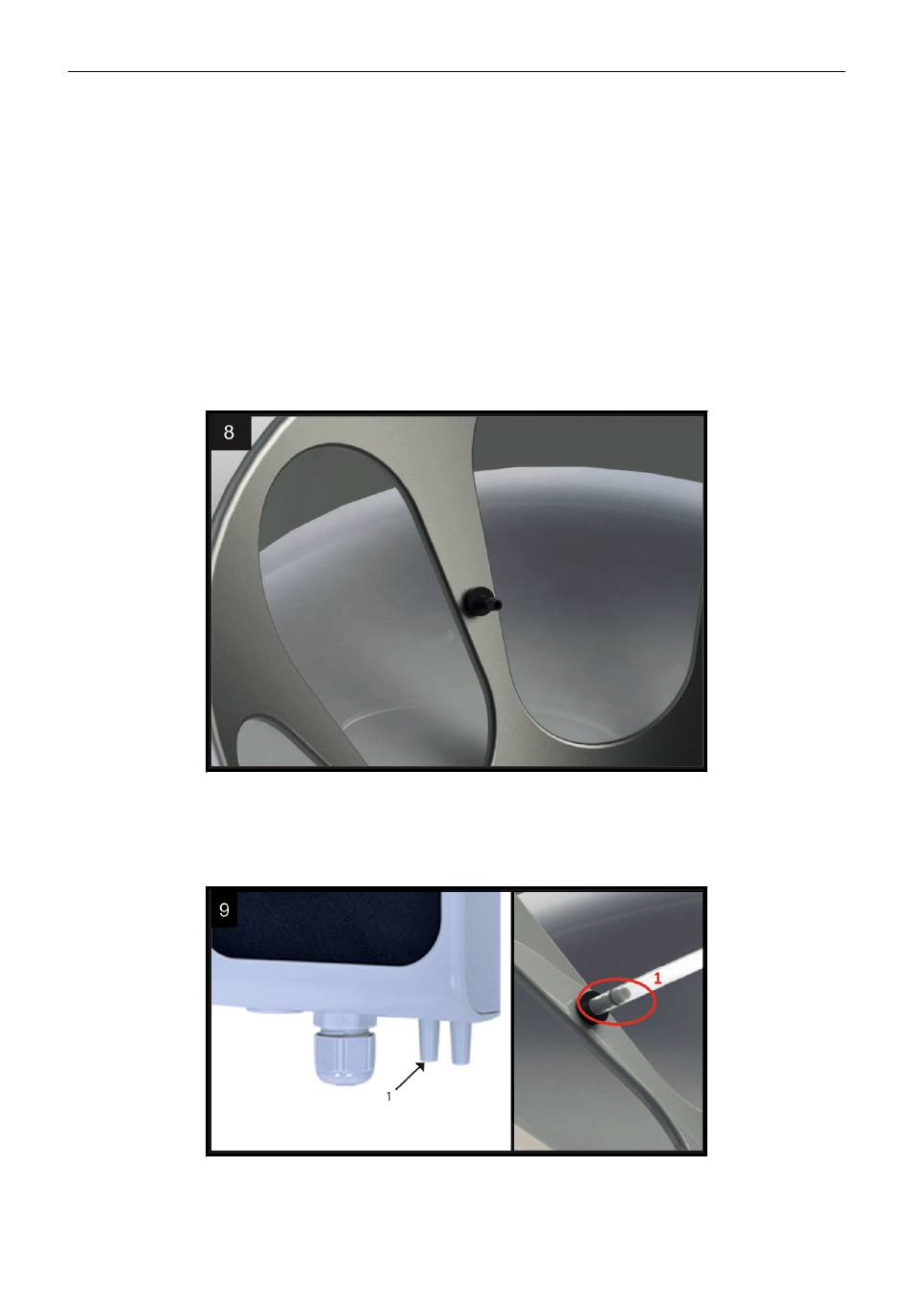

Schritt 8. Schließen Sie den Monitor an die Filtermist-Einheit an und verbinden Sie dann die Düse mit dem Zwerch-
fell. Wenn die Membrane kein Loch hat (z. B. kann es sich bei dem Gerät um eine ältere Version handeln), lesen Sie
Schritte 12 und 13 um das Loch an Ort und Stelle zu bohren.
Schritt 9. Reparieren Zapfen eins - der linke der beiden Zapfen - zur Düse.
F Monitor 2 und 2+
8
