FILTERMIST F Monitor 2 Bersetzung Der Originalbetriebsanleitung
Inhaltsverzeichnis
Inhaltszusammenfassung für FILTERMIST F Monitor 2

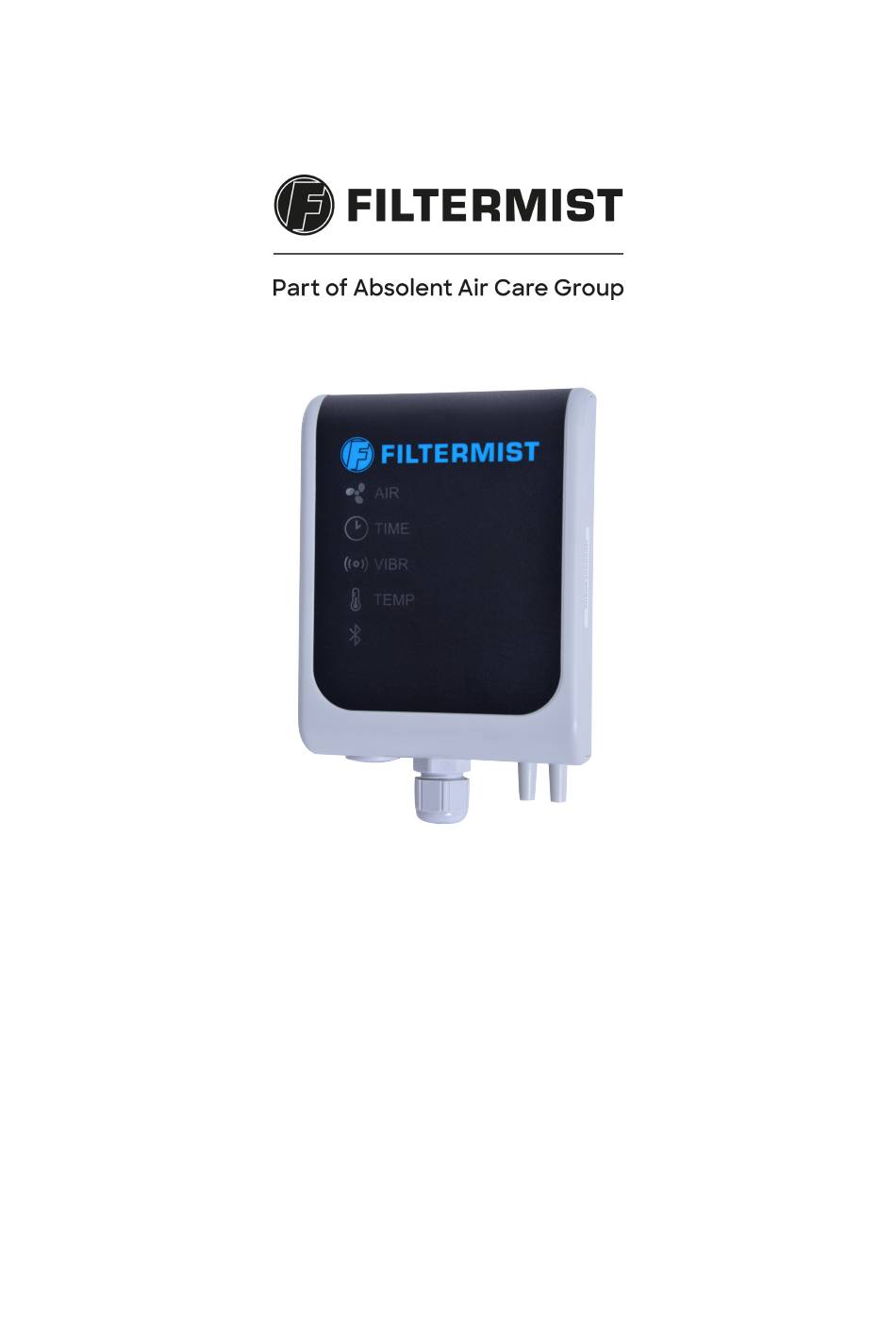

- Seite 1 F Monitor 2 und 2+ Übersetzung der Originalbetriebsanleitung...
- Seite 2 No part of this document may be made public or shared without the express permission of Absolent Air Care Group Filtermist Limited, part of Absolent Air Care Group AB, are based at Telford 54 Business Park, Nedge Hill, Telford, Shropshire, TF3 3AL.
-
Seite 3: Inhaltsverzeichnis
F Monitor 2 und 2+ Inhaltsverzeichnis Einführung ................................ 4 Teileliste ..............................4 Vorgehensweise bei der Installation ....................... 5 Apple-Einstellungen (iOS) ..........................12 Google (Android) -Einstellungen ........................14 Fehlerbehebung ............................. 16 EU-Konformitätserklärung ..........................18... -
Seite 4: Einführung
Willkommen in der Bedienungsanleitung für Ihr F Monitor 2- oder 2+-Gerät. Der F Monitor 2 ist ein Überwachungsgerät, das den Luftstrom und die Zeit misst, um anzuzeigen, wann Ihr Filtermist- System gewartet werden muss oder ob die Absauganlage verstopft ist, die die Leistung beeinträchtigen könnten. Der 2+ umfasst einen Sensor, der neben Luftstrom und Zeit auch die Vibration und die Motortemperatur misst. -
Seite 5: Vorgehensweise Bei Der Installation
F Monitor 2 und 2+ Vorgehensweise bei der Installation GEFAHR! Stellen Sie sicher, dass die Filtermist-Einheit von der Stromversorgung getrennt ist, bevor Sie den Monitor installieren. Schritt 1. Fixieren Sie die Montageplatte in der gewünschten Position. Schritt 2. Der F-Monitor wird auf der Montageplatte befestigt. - Seite 6 M20-Kabelverschraubung und für einen 1,5/2,2-kW-Motor eine M25-Kabelverschrau- bung. Schritt 4. Der F Monitor 2 wird mit einem drei Meter langen Kabel geliefert, das bereits vorverdrahtet ist. Wenn eine längere Länge benötigt wird, stellen Sie bitte sicher, dass sie wie hier gezeigt angeschlossen ist...
- Seite 7 F Monitor 2 und 2+ Anschluss für Motoren mit 9-poligen Reihenklemmen. Anschluss für Motoren mit 6-poligen Reihenklemmen. Schritt 5/6. Verbinden Sie das Motorkabel mit dem Motor Anschlussblock; „Live“ und „Neutral“ kann an jedes Terminal angeschlossen werden. Schritt 7. Anleitung zum Signalanschluss (optional)
- Seite 8 Signal bereitzustellen, das den Status des F Monitor 2 anzeigt. Um auf die beiden optionalen Signale zuzugreifen, ziehen Sie den Stecker an der Unterseite des F Monitor 2 ab, wie in der Abbildung gezeigt. Es gibt zwei Optionen für die spannungsfreien Relais-Fehlersignale, die wie in der Abbildung rechts dargestellt verfügbar sind...
- Seite 9 F Monitor 2 und 2+ Schritt 10. Befestigen Sie den Motorclip an der Motorschaufel und das zweite Rohr in Position bringen (das Rohr sollte senkrecht nach oben zeigen). Schritt 11. Verbinden Sie das zweite Rohr mit dem zweiten F-Monitoranschluss (der rechte der beiden Zapfen).
- Seite 10 Sie dann den Verbindungsanweisungen gemäß Bild 9. Schritt 14. Optional, nur für F Monitor 2+-Geräte: Verwenden Sie das Loch an der Seite des Motors, um den Sensor zu befestigen. Stellen Sie sicher, dass der Sensor fest und fest sitzt — zwischen Motor und Sensor muss ein Abstand...
- Seite 11 F Monitor 2 und 2+ Ein Demonstrationsfilm, der zeigt, wie die App zum Einstellen der Parameter für den F Monitor 2 und 2+ verwendet wird, kann durch Scannen des obigen QR-Codes angesehen werden. Alternativ finden Sie diesen Film auf unserer...
-
Seite 12: Apple-Einstellungen (Ios)
Gerät läuft. Laden Sie die App „Filtermist“ aus dem Apple in der App angezeigten Code aus, der mit dem Code App Store herunter und klicken Sie, um sie zu öffnen auf der Seite des F Monitor 2 übereinstimmt, den Sie einrichten möchten. Schritt 3. Geben Sie die Schritt 4. - Seite 13 F Monitor 2 und 2+ Schritt 7. Wählen Sie „Tools“ und dann „Sensor koppeln“, geben Sie die MAC-Nummer an der Seite des Sensors ein und drücken Sie auf Speichern. Wenn dies gelingt, werden die Vibrations- und Temperaturanzeigen eingeschaltet (diese Leuchten sind für den F-Monitor 2+ optional).
-
Seite 14: Google (Android) -Einstellungen
F Monitor 2 und 2+ Google (Android) -Einstellungen Schritt 1. Vergewissern Sie sich, Schritt 2. Öffnen Sie die App. Klicken Sie auf „Scannen“ und wählen Sie den dass das Filtermist-Gerät läuft. in der App angezeigten Code aus, der mit dem Code auf der Seite des F Laden Sie die App „Filtermist F... - Seite 15 Wartungszeit und NICHT für die Kalibrierung steht. dies gelingt, werden die Vibrations- und Temperaturan- zeigen eingeschaltet (diese sind optional und befinden sich auf dem F Monitor 2+). Schritt 8. Belassen Sie die Standardeinstellung (wie abgebildet) oder ändern Schritt 9. Die Wartungszeit kann Sie die Grenzwerte nach Bedarf und drücken Sie dann auf Speichern (Stift-...
-
Seite 16: Fehlerbehebung
F Monitor 2 und 2+ Fehlerbehebung Wenn ein ROTES Licht im Luftstrom leuchtet, überprüfen Sie, ob eine Blockade vorliegt, bevor Sie einen Service in Anspruch nehmen. Schritt 1. Ziehen Sie die Schläuche vom Sensor ab und blasen Sie Druckluft durch den Schlauch in Richtung Düse —... - Seite 17 F Monitor 2 und 2+ Schritt 3. Stellen Sie sicher, dass die Leitung keine Verstopfungen aufweist. Schritt 4. Stellen Sie sicher, dass der Nachfilter nicht verstopft ist, indem Sie ihn aus der Filtereinheit nehmen und überprüfen.
-
Seite 18: Eu-Konformitätserklärung
Charge: N/A Seriennummer: Siehe Einheit Marke: Filtermist Gegenstand der Erklärung Überwachungsgerät für Filtermist-Anlagen. Zum Einbau in Filtermist-Geräte der Serien S und FX zur Leistungsüberwachung. Das Produkt entspricht den folgenden EU-Richtlinien: Niederspannungsrichtlinie (2014/35/EU), Funkanlagenrichtlinie (2014/53/EU) & RoHS-Richtlinie (2015/863/EU) Die folgenden harmonisierten Normen und technischen Spezifikationen wurden angewandt (Titel, Datum der Norm/Spezifi-... - Seite 19 Diese Seite wurde absichtlich leer gelassen.
- Seite 20 Filtermist Limited Telford 54 Business Park, Nedge Hill, Telford TF3 3AL United Kingdom W: www.filtermist.com T: +44 (0)1952 290500 E: sales@filtermist.com...
