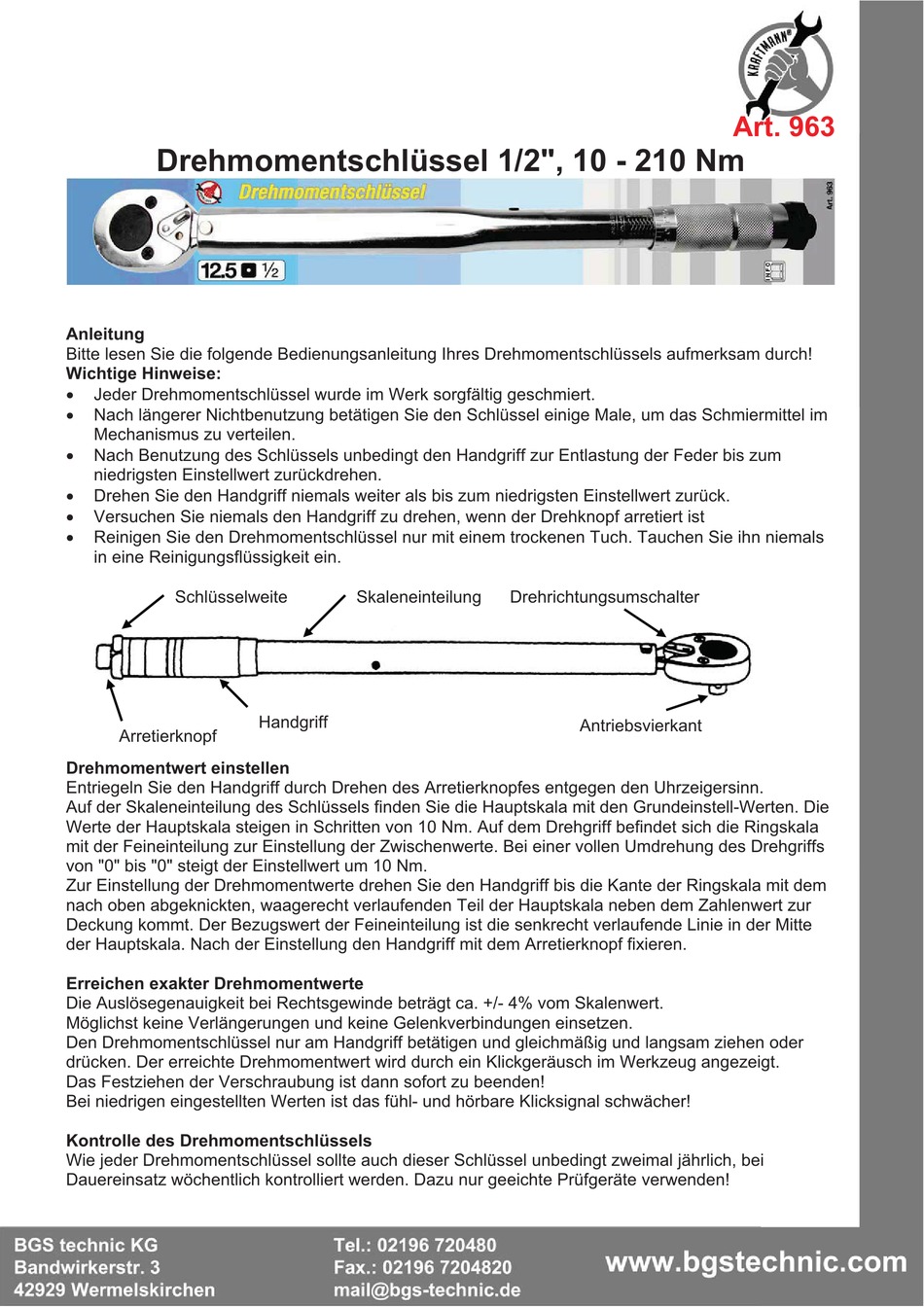

Drehmomentschlüssel 1/2", 10 - 210 Nm
Anleitung
Bitte lesen Sie die folgende Bedienungsanleitung Ihres Drehmomentschlüssels aufmerksam durch!
Wichtige Hinweise:
x
Jeder Drehmomentschlüssel wurde im Werk sorgfältig geschmiert.
x
Nach längerer Nichtbenutzung betätigen Sie den Schlüssel einige Male, um das Schmiermittel im
Mechanismus zu verteilen.
x
Nach Benutzung des Schlüssels unbedingt den Handgriff zur Entlastung der Feder bis zum
niedrigsten Einstellwert zurückdrehen.
x
Drehen Sie den Handgriff niemals weiter als bis zum niedrigsten Einstellwert zurück.
x
Versuchen Sie niemals den Handgriff zu drehen, wenn der Drehknopf arretiert ist
x
Reinigen Sie den Drehmomentschlüssel nur mit einem trockenen Tuch. Tauchen Sie ihn niemals
in eine Reinigungsflüssigkeit ein.
Schlüsselweite
Arretierknopf
Drehmomentwert einstellen
Entriegeln Sie den Handgriff durch Drehen des Arretierknopfes entgegen den Uhrzeigersinn.
Auf der Skaleneinteilung des Schlüssels finden Sie die Hauptskala mit den Grundeinstell-Werten. Die
Werte der Hauptskala steigen in Schritten von 10 Nm. Auf dem Drehgriff befindet sich die Ringskala
mit der Feineinteilung zur Einstellung der Zwischenwerte. Bei einer vollen Umdrehung des Drehgriffs
von "0" bis "0" steigt der Einstellwert um 10 Nm.
Zur Einstellung der Drehmomentwerte drehen Sie den Handgriff bis die Kante der Ringskala mit dem
nach oben abgeknickten, waagerecht verlaufenden Teil der Hauptskala neben dem Zahlenwert zur
Deckung kommt. Der Bezugswert der Feineinteilung ist die senkrecht verlaufende Linie in der Mitte
der Hauptskala. Nach der Einstellung den Handgriff mit dem Arretierknopf fixieren.
Erreichen exakter Drehmomentwerte
Die Auslösegenauigkeit bei Rechtsgewinde beträgt ca. +/- 4% vom Skalenwert.
Möglichst keine Verlängerungen und keine Gelenkverbindungen einsetzen.
Den Drehmomentschlüssel nur am Handgriff betätigen und gleichmäßig und langsam ziehen oder
drücken. Der erreichte Drehmomentwert wird durch ein Klickgeräusch im Werkzeug angezeigt.
Das Festziehen der Verschraubung ist dann sofort zu beenden!
Bei niedrigen eingestellten Werten ist das fühl- und hörbare Klicksignal schwächer!
Kontrolle des Drehmomentschlüssels
Wie jeder Drehmomentschlüssel sollte auch dieser Schlüssel unbedingt zweimal jährlich, bei
Dauereinsatz wöchentlich kontrolliert werden. Dazu nur geeichte Prüfgeräte verwenden!
Skaleneinteilung
Handgriff
Drehrichtungsumschalter
Antriebsvierkant
Art. 963
