Pentatech EW01 Bedlenungsanleitung

Funk-Bewegungsmelder
Bedienungsanleitung
Détecteur de mouvement radio
Mode d'emploi
Draadloze bewegingsmelder
Gebruiksaanwijzing
Wireless Motion Detector
Owners manual
Rivelatore di movimento via radio
Indicazioni per l'uso
Indexa GmbH, Paul-Böhringer-Str. 3, D-74229 Oedheim
www.pentatech.de
1
Fig. 1
2
Fig. 2
D
Funk-Bewegungsmelder

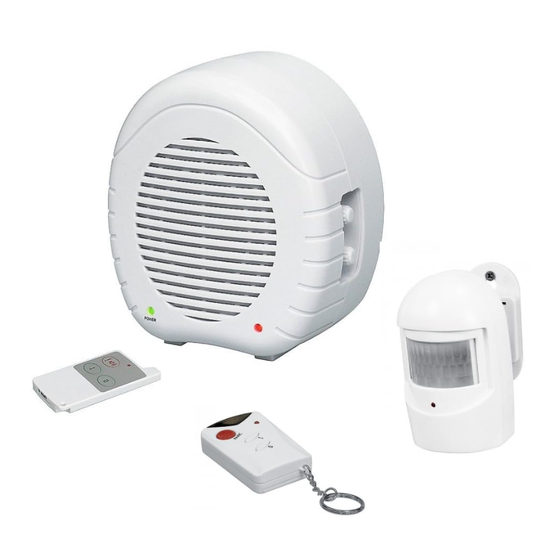

Zur Erweiterung der Funktionen des Alarm- und Notfallwählgerätes MA80
sowie Elektronischer Wachhund EW01 können max. 6 Funkmelder
(MA80KM und/oder MA80P) angemeldet werden
Der passiv infrarot Bewegungsmelder MA80P wird zur Überwachung von
Räumen verwendet. Bewegungen von Wärmequellen innerhalb seines
Erfassungsbereiches werden erfasst und ein Funksignal an den MA80 / EW01
gesendet.
MA80P v.2
2012/04/24
3
Fig. 3
Der MA80 reagiert auf dieses Signal in der gleichen Weise wie auf ein
Erfassen von seinem eingebauten Bewegungsmelder: ist die Gongfunktion
eingestellt so ertönt ein Gongton, im scharfgeschalteten Zustand wird der
Alarm ausgelöst (Sirene und/oder Wählvorgang). Ist der EW01 scharf-
geschaltet reagiert er wie folgt:
Hundebellmodus
Gongmodus
Sirenenmodus
Technische Daten
Betriebsspannung:
Stromversorgung:
Sensor:
Erfassungsbereich:
Funk-Frequenz:
Funk Reichweite:
Anwendungsbereich:
Inbetriebnahme
! Lösen sie die Schrauben [1] und entfernen Sie den Batteriefachdeckel [2]
! Schließen Sie die 9 Volt Blockbatterie 6 LR 61 (alkaline) an den Batterieclip an.
!
Nach ca. 1 Minute ist das Gerät betriebsbereit.
!
Schließen Sie das Batteriefach wieder.
Anmelden an den MA80 / EW01
Jeder MA80P hat eine vom Werk aus einmalig vergebene Codierung, diese
muss an den MA80 eingelernt werden. Die Vorgehensweise entnehmen Sie
bitte dem Handbuch der MA80 / EW01.
Testen der Funktion
Bevor Sie den MA80P fest installieren probieren Sie die Funktionen an der
vorgesehenen Montagestelle. Hierzu stellen Sie die Gongfunktion an MA80 /
EW01 an, nach ca.1 Minute wird das Ende der Verzögerung durch einen Ton
bestätigt. Bewegen Sie sich nun vor dem Melder. Es leuchtet nun die LED-
Anzeige [3] und ein Gongton ertönt vom MA80 / EW01, sollte kein Gongton
zu hören sein, verringern Sie den Abstand zwischen MA80P und MA80 /
EW01
Platzierung
Der MA80 P wird mit der mitgelieferten Halterung an der Wand montiert, die
optimaleMontagehöhe beträgt 1,5 bis 2 m. Der Melder hat eine
Erfassungsreichweite von ca. 8 m über 100°. Ist der Melder in der Nähe von
einer Ecke montiert, so kann ein ganzer Raum erfasst werden. Bewegung
quer zum Melder werden schneller erfasst als die direkt auf den Melder zu.
Durch das Kugelgelenk kann der Melder optimal ausgerichtet werden.
Achten Sie bei der Platzierung auf mögliche Störquellen. Der Bewegungs-
melder reagiert nicht nur auf menschliche Wärme sondern auf Haustiere,
Luftdurchzüge und andere Wärmequellen.
Halten Sie Haustiere von dem Erfassungsbereich fern wenn die Anlage
verwendet wird. Richten Sie den Bewegungsmelder nicht auf Heizkörper,
Fenster, Ventilatoren, Faxgeräte usw. Solche Wärmequellen können den
Bewegungsmelder auslösen.
Halten Sie den Melder provisorisch an die vorgesehene Stelle und bewegen
Sie sich innerhalb des Erfassungsbereiches. Eine Erfassung wird mit einem
Leuchten der LED-Anzeige angezeigt. Ist der MA80 / EW01 im Gongmodus,
so ertönt ein Gongton. Verstellen Sie die MA80P bis Sie den gewünschten
Bereich abgesichert haben.
Anbringung
Bohren Sie ein Loch in die Wand, setzen Sie einen der mitgelieferten Dübeln
hinein. Schrauben Sie eine Schraube hinein bis der Schraubenkopf ca. 4 mm
aus der Wand zeigt. Hängen Sie nun die Halterung auf den Schraubenkopf.
Markieren Sie nun die Stelle des unteren Lochs der Halterung auf der Wand
und bohren dann das zweite Loch, setzen den Dübel hinein und schrauben
Sie die Halterung unten fest (Fig.2). Drehen Sie nun die obere Schraube auch
fest. Hängen Sie nun den Melder auf die Halterung und justieren Sie das
Kugelgelenk. Bei der optimalen Ausrichtung ziehen Sie die Feststellschraube
fest.(Fig.3)
10 Sekunden Bellen
2x "Ding-Dong"
20 Sek. Sirenenton
9 V DC
9 Volt Blockbatterie 6 LR 61
Passiv Infrarot
ca. 8m x 100°
433 Mhz
bis zu 30 m (im Freien)
Innenräume
