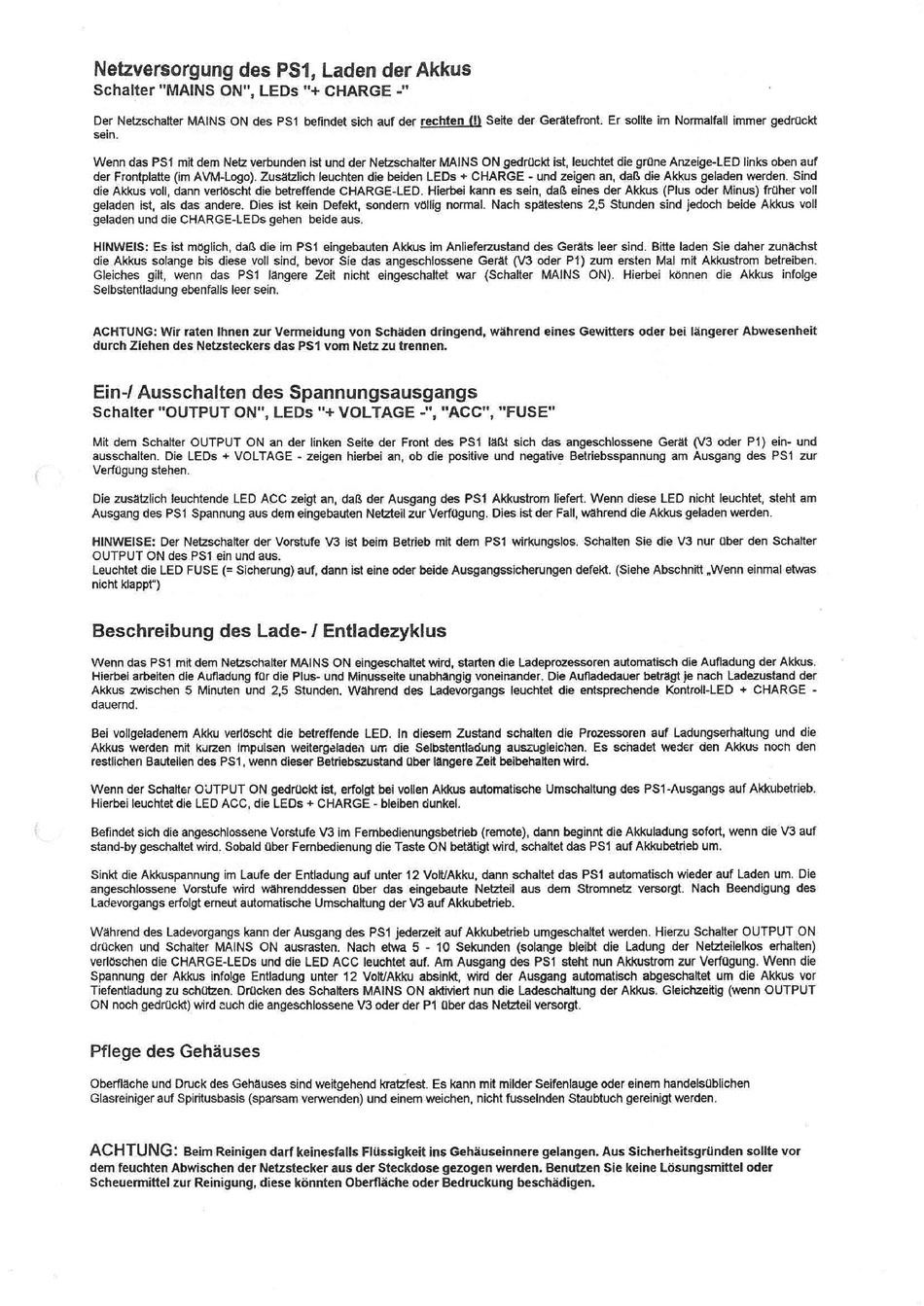

AVM Evolution PS1 Betriebsanleitung Seite 3

Netzversorgung des PS1, Laden der Akkus
Schalter "MAINS ON", LEDs
"+
CHARGE -"
Der Netzschalter MAINS ON des PS1 befindet sich auf der rechten
m
Seite der Gerätefront. Er sollte im Normalfall immer gedrOckt
sein.
Wenn das PS1 mit dem Netz verbunden Ist und der Netzschalter MAINS ON gedrtlckt ist, leuchtet die grone Anzeige-LED links oben auf
der Frontplatte (im AVM-Logo). Zusätzlich leuchten die beiden
lEDs
+ CHARGE· und zeigen an, daß die Akkus geladen werden. Sind
die Akkus voll, dann ver1öscht die betreffende CHARGE-LED. Hierbei kann es sein, daß eines der Akkus (Plus oder Minus) frOher voll
geladen ist, als das andere. Dies ist kein Defekt, sondern völlig normal. Nach spätestens 2,5 Stunden sind jedoch beide Akkus voll
geladen und die CHARGE-LEDs gehen beide aus.
HINWEIS: Es ist möglich, daß die im PS1 eingebauten Akkus im Anlieferzustand des Geräts leer sind. Bitte laden Sie daher zunächst
die Akkus solange bis diese voll sind, bevor Sie das angeschlossene Gerat (V3 oder P1) zum ersten Mal mit Akkustrom betreiben.
Gleiches gilt, wenn das PS1 längere Zeit nicht eingeschaltet war (Schalter MAINS ON). Hierbei können die Akkus infolge
Selbstentladung ebenfalls leer seln.
ACHTUNG: Wir raten Ihnen zur Venneidung von Schäden dringend, während eines Gewitters oder bei längerer Abwesenheit
durch Ziehen des Netzsteckers das PS1 vom Netz zu trennen.
Ein-! Ausschalten des Spannungsausgangs
Schalter "OUTPUT ON", LEDs
"+
VOLTAGE -", "ACC", "FUSE"
Mit dem Schalter OUTPUT ON an der linken Seite der Front des PS1 läßt sich das angeschlossene Gerät (V3 oder P1) ein- und
ausschalten. Die LEDs + VOLTAGE - zeigen hierbei an, ob die positive und negative Betriebsspannung am Ausgang des PS1 zur
Verfügung stehen. .
Die zusätzlich leuchtende LED ACC zeigt an, daß der Ausgang des PS1 Akkustrom liefert. Wenn diese LED nicht leuchtet, steht am
Ausgang des PS1 Spannung aus dem eingebauten Netzteil zur VerfOgung. Dies ist der Fall, Während die Akkus geladen werden.
HINWEiSE: Der Netzschalter der Vorstufe V3 ist beim Betrieb mit dem PS1 wirkungslos. Schalten Sie die V3 nur Ober den Schalter
OUTPUT ON des PSl ein und aus.
leuchtet die LED FUSE (= Sicherung) auf, dann ist eine oder beide Ausgangssicherungen defekt. (Siehe Abschnitt .,Wenn einmal etwas
nicht klappr)
Beschreibung des Lade-! Entladezyklus
Wenn das PS1 mit dem Netzschalter MAINS ON eingeschaltet wird, starten die Ladeprozessoren automatisch die AUfladung der Akkus.
Hierbei arbeiten die Aufladung Jar die Plus- und Minusseite unabhängig voneinander. Die Aufladedauer betragt je nach Ladezustand der
Akkus zwischen 5 Minuten und 2,5 Stunden. Wahrend des Ladevorgangs leuchtet die entsprechende Kontroll-LED + CHARGE -
dauernd.
Bei vollgeladenem Akku verlöscht die betreffende LED. In diesem Zustand schatten die Prozessoren auf Ladungserhaltung und die
Akkus werden mit kürzen
ImpLlls~n
weitergeladeil um die Selbstentladung auszugleichen. Es schadet weder den Akkus noch den
restlichen BautelIen des PS1, wenn dieser Betriebszustand Ober längere Zeit beibehalten wird.
Wenn der Schatter OUTPUT ON gedrockt ist, erfolgt bei vollen Akkus automatische Umschaltung des PS1·Ausgangs auf Akkubetrieb.
Hierbei leuchtet die LED ACC, die lEDs + CHARGE - bleiben dunkel.
Befindet sich die angeschlossene Vorstufe V3 im Fembedienungsbetrieb (remote), dann beginnt die Akkuladung sofort, wenn die V3 auf
stand·by geschattet wird. Sobald Ober Fernbedienung die Taste ON betätigt wird, schaltet das PS1 auf Akkubetrieb um.
Sinkt die Akkuspannung im laufe der Entladung auf unter 12 Volt/Akku, dann schaltet das PS1 automatisch wieder auf Laden um. Die
angeschlossene Vorstufe wird Währenddessen Ober das eingebaute Netzteil aus dem Stromnetz versorgt. Nach Beendigung des
Ladevorgangs erfolgt erneut automatische Umschaltung der V3 auf Akkubetrieb.
Während des Ladevorgangs kann der Ausgang des PS1 jederzeit auf Akkubetrieb umgeschaltet werden. Hierzu Schalter OUTPUT ON
drOcken und
Scha~er
MAINS ON ausrasten. Nach etwa 5 - 10 Sekunden (solange bleibt die Ladung der Netzteilelkos
erha~en)
verlöschen die CHARGE-LEDs und die LED ACC leuchtet auf. Am Ausgang des PSl steht nun Akkustram zur Vertogung. Wenn die
Spannung der Akkus infolge Entladung unter 12 Volt/Akku absinkt, wird der Ausgang automatisch abgeschaltet um die Akkus vor
Tiefentladung zu schatzen. Drocken des Schalters MAINS ON aktMert nun die Ladeschattung der Akkus. Gleichzeitig (wenn OUTPUT
ON noch gedrOckt) wird auch die angeschlossene V3 oder der P1 Ober das Netzteil versorgt.
Pflege des Gehäuses
Oberfläche und Druck des Gehäuses sind weitgehend kratzfest. Es kann mit milder Seifenlauge oder einem handelsOblichen
Glasreiniger auf Spiritusbasis (sparsam verwenden) und einem weichen, nicht fusselnden Staubtuch gereinigt werden.
ACHTUNG:
Beim Reinigen darf keinesfalls Flüssigkeit ins Gehäuseinnere gelangen. Aus Sicherheitsgründen sollte vor
dem feuchten Abwischen der Netzstecker aus der Steckdose gezogen werden. Benutzen Sie keine lösungsmittel oder
Scheuermittel zur Reinigung, diese könnten Oberfläche oder Bedruckung beschädigen.
