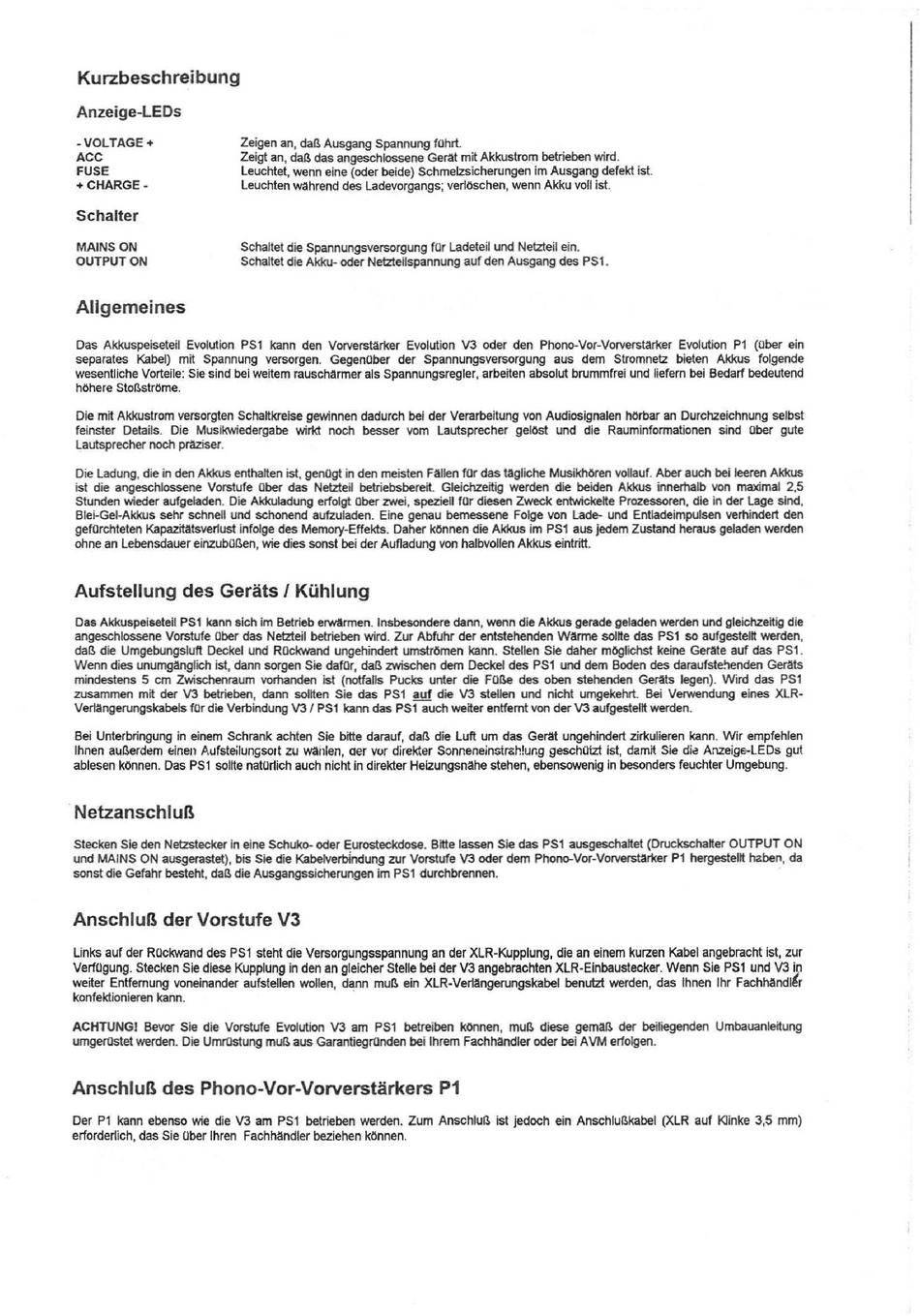

Kurzbeschreibung
Anzeige-LEDs
-VOLTAGE+
ACC
FUSE
+ CHARGE -
Schalter
MAINSON
OUTPUT ON
Allgemeines
Zeigen an, daß Ausgang Spannung fahrt.
Zeigt an, daß das angeschlossene Gerät mit Akkustrom betrieben wird.
leuchtet, wenn eine (oder beide) Schmelzsicherungen im Ausgang defekt ist.
Leuchten wahrend des Ladevorgangs; verlOschen, wenn Akku voll ist.
Schaltet die Spannungsversorgung fOr Ladeteil und Netzleil ein.
Schaltet die Akku- oder Netzteilspannung auf den Ausgang des PS1.
Das Akkuspeiseteil Evolution PS1 kann den Vorverstärker Evolution V3 oder den Phono-Vor-Vorverstarker Evolution P1 (ober ein
separates Kabel) mit Spannung versorgen. Gegenüber der Spannungsversorgung aus dem Stromnetz bieten Akkus folgende
wesentliche Vorteile: Sie sind bei weitem rauscharmer als Spannungsregler, arbeiten absolut brummfrei und liefern bei Bedarf bedeutend
höhere Stoßströme.
Die mit Akkustrom versorgten Schaltkreise gewinnen dadurch bei der Verarbeitung von Audiosignalen hörbar an Durchzeichnung selbst
feinster Details. Die Musikwiedergabe wirkt noch besser vom Lautsprecher gelöst und die Rauminformationen sind Ober gute
Lautsprecher noch präziser.
Die Ladung, die in den Akkus enthalten ist, genagt in den meisten Fällen fOr das tägliche Musikhören vollauf. Aber auch bei leeren Akkus
ist die angeschlossene Vorstufe Ober das Netzteil betriebsbereit. Gleichzeitig werden die beiden Akkus innerhalb von maximal 2,5
Stunden wieder aufgeladen. Oie Akkuladung erfolgt Ober zwei, speziell f()r diesen Zweck entwickelte Prozessoren, die in der Lage sind,
Blei-Gel-Akkus sehr schnell und schonend aufzuladen. Eine genau bemessene Folge von Lade- und Entladeimpulsen verhindert den
gefOrchteten Kapazitätsverlust info/ge des Memory-Effekts. Daher können die Akkus im PSl aus jedem Zustand heraus geladen werden
ohne an lebensdauer einzubOßen, wie dies sonst bei der Aufladung von halbvollen Akkus eintritt.
Aufstellung des Geräts I Kühlung
Das Akkuspeiseteil PSl kann sich im Betrieb erwArmen. Insbesondere dann, wenn die Akkus gerade geladen werden und gleichzeitig die
angeschlossene Vorstufe Ober das Netzteil betrieben wird. Zur Abfuhr der entstehenden Wärme sollte das PSl so aUfgestellt werden,
daß die Umgebungsluft Deckel und ROCkwand ungehindert umstrOmen kann. Stellen Sie daher möglichst keine Gerate auf das PS1.
Wenn dies unumganglich ist, dann sorgen Sie dafOr, daß zwtschen dem Deckel des PSl und dem Boden des daraufstehenden Gerats
mindestens 5 cm Zwischenraum vornanden ist (notfalls Pucks unter die FOße des oben stehenden Gerats legen). WU"d das PSl
zusammen mit der V3 betrieben, dann sollten Sie das PSl auf die V3 steUen und nicht umgekehrt. Bei Verwendung eines XlR-
Vertängerungskabels fOr die Verbindung V3/ PSl kann das PSl auch weiter entfernt von der V3 aufgestellt werden.
Bei Unterbringung in einem Schrank achten Sie bitte darauf, daß die luft um das Gerat ungehindert zirkulieren kann. Wir empfehlen
Ihnen außerdem
~inen
Aufsteilungsort zu Wänlen, oer vor direkter Sonneneinstrah!ung geschotzt ist, damit Sie di.a Anzeige-lEDs gut
ablesen können. Das PSl sollte natorlich auch nicht in direkter Heizungsnähe stehen, ebensowenig in besonders feuchter Umgebung.
.Netzanschluß
Stecken Sie den Netzstecker in eine Schuko-- oder Eurosteckdose. Bitte lassen Sie das PS1 ausgeschaltet (Druckschalter OUTPUT ON
und MAINS ON ausgerastet), bis Sie die Kabetverblndung zur Vorstufe V3 oder dem Phono-Vor-Vorverstärker Pl hergestellt haben, da
sonst die Gefahr besteht, daß die Ausgangssicherungen im PSl durchbrennen.
Anschluß der Vorstufe V3
Links auf der ROci<wand des PS1 steht die Versorgungsspannung an der XLR-Kuppiung, die an einem kurzen Kabei angebracht ist, zur
VerfOgung. Stecken Sie diese Kupplung in den an gleicher Stelle bei der V3 angebrachten XLR-Einbaustecker. Wenn Sie PS1 und V3
p
weiter Entfernung voneinander aufstellen wollen, dann muß ein XLR-Verlängerungskabel benutzt werden, das Ihnen Ihr
Fachhandl~r
konfektionieren kann. .
ACHTUNGl Bevor Sie die Vorstufe Evolution V3 am PSl betreiben kOnnen, muß diese gemäß der beiliegenden Umbauanleitung
umgerostet werden. Die umrOstung muß aus Garantiegronden bei Ihrem Fachhandler oder bei AVM erfolgen.
Anschluß des Phono-Vor-Vorverstärkers P1
Der P1 kann ebenso wie die V3 am PS1 betrieben werden. Zum Anschluß ist jedoch ein Anschlußkabel (XLR auf Klinke 3,5 mm)
erforderlich, das Sie Ober Ihren Fachhändler beziehen können.
