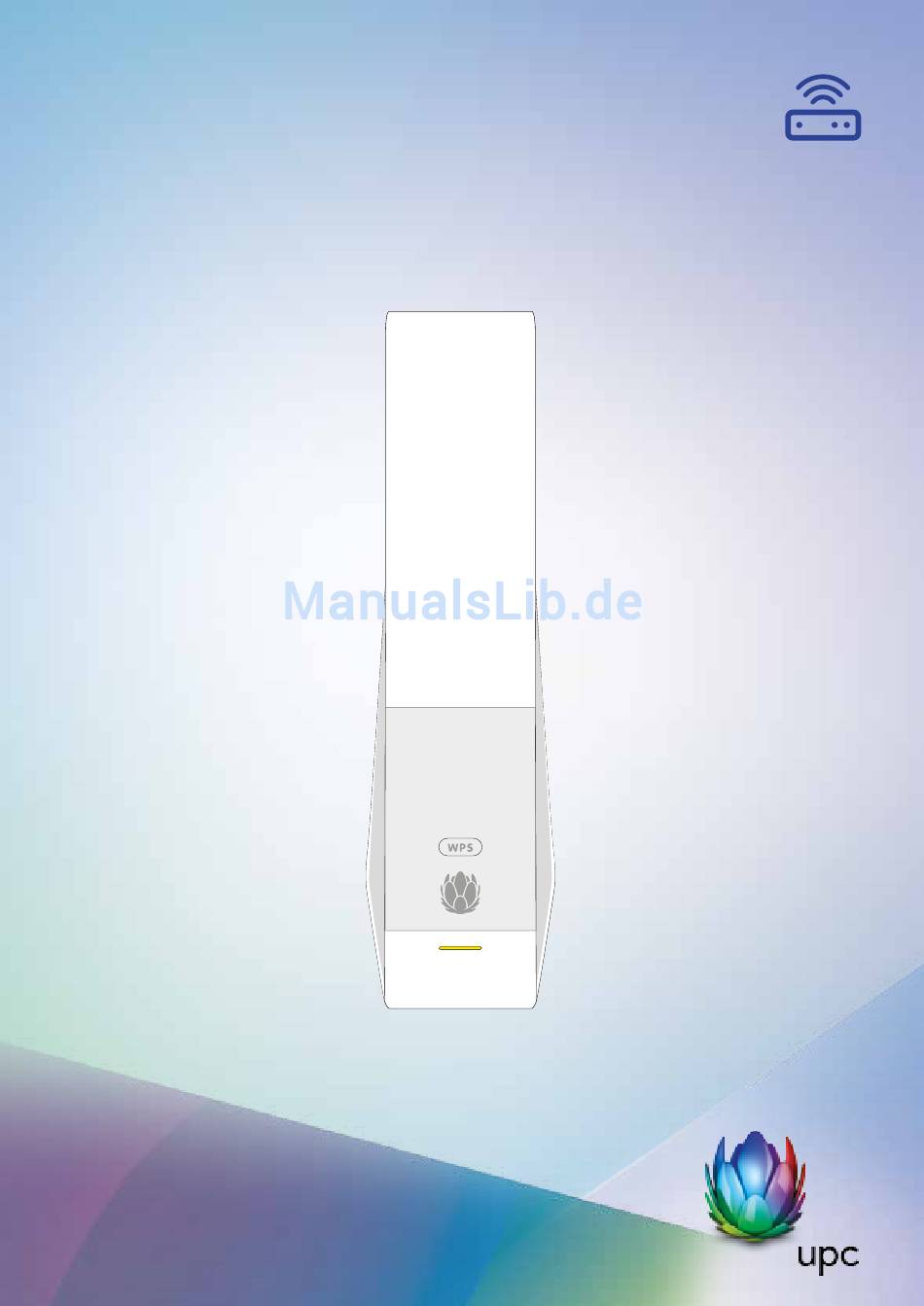

- Seite 1 Connect Box Installation, Tipps & Tricks upc.ch/support 0800 66 88 66...
-
Seite 2: Inhaltsverzeichnis
MAC-Etikett 2 Erste Schritte Lieferumfang Bevor Sie beginnen Systemvoraussetzungen Anschluss der Connect Box Einrichtung des Internetzugangs Konfiguration von TCP/IP unter Windows XP Überprüfen der IP-Adresse unter Windows XP Konfiguration von TCP/IP unter Windows 7 Überprüfen der IP-Adresse unter Windows 7 Konfiguration von TCP/IP unter Windows 8 Überprüfen der IP-Adresse unter Windows 8... - Seite 3 Manual Connect Box Manual Connect Box 3 Start UPNP Starten der Connect Box Tools Unterstützung mehrerer Sprachen Status Anmeldung Downstream Passwort ändern Upstream WLAN-Konfiguration Konfiguration 4 Startseite Netzwerk Log Schnellstart-Konfigurations-Assistent Ping Connect Box Statusüberblick Traceroute 5 Verbundene Geräte MTU-Grösse 6 Modem-Modus...
-
Seite 4: Überblick
Konfiguration von WLAN LAN, Ethernet, Router, DHCP und Sicherheitseinstel- lungen. Kontaktinformation Wenn Sie Fragen haben oder Hilfe in Bezug auf die Connect Box benötigen, kontaktieren Sie bitte den upc cablecom Kundendienst. Informationen über den Kundendienst, technischen Support oder Garantie und über gesetzliche Vorschriften finden Sie in der Connect Box Softwarelizenz, der Garantie sowie der Sicherheitskarte und der Informationskarte, die der Connect Box beiliegen. -
Seite 5: Connect Box Lan-Optionen
Standort Ihrer Connect Box und der Empfangsgeräte. Die Leistung der drahtlosen Übertragung kann daher nicht garantiert werden. Wireless LAN Hinweis: Stellen Sie die Connect Box vertikal auf, um eine bessere drahtlose Die Drahtloskommunikation erfolgt über Funkwellen anstatt über Kabel. Wie bei einem Abdeckung zu erzielen. -
Seite 6: Kabelgebundenes Ethernet-Lan
Vorderseite Sie können jeden PC ganz einfach mit einem Ethernet-Kabel an einem Ethernet-Port Die Vorderseite der Connect Box umfasst Leuchtanzeigen und die WLAN / WPS-Taste, der Connect Box anschliessen. Da der Connect Box Ethernet-Port Auto-MDIX unter- die zur Konfiguration von WLAN Protected Security (WPS) auf kompatiblen Clients ver- stützt, können Sie ein gerades oder gekreuztes Kabel verwenden, um einen Hub, Switch... -
Seite 7: Rückseite
Schalter zum Ein-/Ausschalten. SCHALTER MAC-Etikett Das Connect Box Media Access Control (MAC)-Etikett befindet sich an der Unterseite der Connect Box. Das Etikett enthält die MAC-Adresse (ein einzigartiger 48-Bit Wert), mit der jedes Ethernet-Netzwerkgerät identifiziert werden kann. Die (oben abgebildete) Rückseite der Connect Box umfasst die folgenden Kabelbuchsen und Anschlüsse:... -
Seite 8: Erste Schritte
Computer mit Pentium©-Prozessor oder höher Windows XP, Windows 7, Windows 8, Macintosh oder UNIX Betriebssystem mit Bevor Sie die Connect Box installieren, stellen Sie sicher, dass die folgenden Artikel im verfügbarem CD-ROM Laufwerk Lieferumfang der Connect Box enthalten sind. -
Seite 9: Einrichtung Des Internetzugangs
Einrichtung des Internetzugangs Überprüfen der IP-Adresse unter Windows XP Prüfen Sie nach der Installation der Connect Box, dass Sie sich mit dem Internet verbinden können. Sie können unter Verwendung einer der folgenden Optionen eine IP-Adresse für die Netzwerkschnittstelle Ihres Computers erhalten: 1. -
Seite 10: Konfiguration Von Tcp/Ip Unter Windows 7
Manual Connect Box Manual Connect Box Konfiguration von TCP/IP unter Windows 7 3. Klicken im Bereich Einstellungen auf den Link Systemsteuerung. 4. Öffnen Sie die Systemsteuerung. 1. Öffnen Sie die Systemsteuerung. 5. Klicken Sie auf Netzwerk und Internet, um das Fenster Netzwerk und Internet 2. -
Seite 11: Einrichtung Eines Wlan-Netzwerkes
3. Unten sehen Sie die Willkommens-Seite. Einrichtung eines WLAN-Netzwerks So richten Sie Ihr WLAN-Netzwerk über die WPS-Taste der Connect Box ein: 1. Schalten Sie die Connect Box ein. 2. Schalten Sie die WPS-fähigen Geräte ein, die auf das Netzwerk zugreifen sollen, z.B. -
Seite 12: Anmeldung
Manual Connect Box Anmeldung Nach den neben beschriebenen Schritten erscheinen die folgenden Fenster. Um sich an der Connect Box anzumelden, geben Sie das Passwort ein, das sich auf dem Produktetikett auf der Unterseite des Geräts befindet. Passwort ändern Um das voreingestellte Passwort zu ändern, klicken Sie auf Ändern. Geben Sie Ihr neues Passwort und eine gültige E-Mail-Adresse ein, die zum Wiederherstellen Ihres Passworts... -
Seite 13: Wlan-Konfiguration
Manual Connect Box Startseite WLAN-Konfiguration Klicken Sie auf die Schaltfläche Ändern, um den WLAN-Netzwerknamen zu ändern. Die Connect Box Startseite bietet Schnellstart-Konfigurations-Assistenten und den Falls Sie diesen nicht ändern möchten, klicken Sie auf Weiter. Connect Box Statusüberblick. Schnellstart-Konfigurations-Assistent Nach den oben beschriebenen Schritten erscheint das unten abgebildete Fenster zur Verwaltung Ihrer Einstellungen. -
Seite 14: Connect Box Statusüberblick
Gastnetzwerk - Klicken Sie hier, um Ihr drahtloses Gastnetzwerk zu konfigurieren. Richten Sie ein Gastnetzwerk ein, damit Besucher die Internetverbindung Ihres WLAN- Modem-Routers nutzen können. Dieser Bereich enthält Informationen über die mit dem Connect Box WLAN-Modem- Router verbundenen Geräte. Connect Box Statusüberblick In diesem Bereich werden der WLAN-, Internet- und Telefonie Status dargestellt. -
Seite 15: Erweiterte Einstellungen
Drahtlos-Modus auswählen, den Kanal manuell oder automatisch einstellen und die Kanalbreite auswählen. WLAN Im Fenster WLAN der Connect Box können Sie Ihr Wireless LAN (WLAN) konfigurieren. Klicken Sie auf das Untermenü WLAN, um die Konfigurationsdaten für diese Option anzuzeigen oder zu ändern. -
Seite 16: Sicherheit
Wählen Sie WPA2-PSK, um das WLAN Protected Access (Personal) Sicherheits- protokoll zu nutzen. Wenn Sie die MAC-Adressen-Filterung auf dem Connect Box aktivieren, können Sie c. Wählen Sie den gemischten Modus WPA-PSK/WPA2-PSK, der eine grössere eine Liste von MAC-Adressen erstellen und dann festlegen, ob: Bandbreite drahtloser Clients unterstützt. -
Seite 17: Gastnetzwerk
Gastnetzwerk Klicken Sie auf Hinzufügen, um ein Gerät manuell hinzufügen. Das Gastnetzwerk ist eine Funktion der Connect Box, über welche ein eigenes Netzwerk für Gäste eingerichtet werden kann. Dieses gesicherte Netzwerk bietet Ihren Gästen Internetzugriff für ihre drahtlosen Geräte. Der SSID des Gastnetzwerks entspricht dem Namen des 2,4 GHz WLAN-Netzwerks (SSID), gefolgt von einem Suffix für den Gast. -
Seite 18: Wps
Sicherheit Mit der WPS- (Wi-Fi Protected Setup) Funktion, können WPS-Clients ganz einfach Im Abschnitt Sicherheit der Connect Box können Sie die Firewall, MAC-Filterung, dem Netzwerk hinzugefügt werden. Es ist ein Standard für die einfache und sichere IP- und Port-Filterung, Port-Weiterleitung, Port-Triggering und DMZ anzeigen und Einrichtung eines Drahtlosnetzwerks. -
Seite 19: Mac-Filter
Manual Connect Box Manual Connect Box MAC-Filter Wählen Sie die Zeitdauer zur Aktivierung des Geräts mit MAC-Filterung Auf dieser Seite können die MAC-Adress-Filter konfiguriert werden, um den Internet- Datenverkehr mit speziellen Geräten in Ihrem Heimnetzwerk zu blockieren. IP- und Port-Filter Wählen Sie den Gerätenamen und fügen Sie die Filterregel hinzu. - Seite 20 Manual Connect Box Manual Connect Box 2. Geben Sie die erforderlichen Informationen ein und klicken Sie anschliessend auf die 1. Klicken Sie auf die Schaltfläche IPv6-Regel erstellen, um neue Regeln hinzuzufügen. Schaltfläche Anwenden. 2. Geben Sie die erforderlichen Informationen ein und klicken Sie anschliessend auf die Schaltfläche Anwenden.
-
Seite 21: Port-Weiterleitung
Manual Connect Box Manual Connect Box Port-Weiterleitung 3. Es wurde eine Regel erstellt. Sie können bestehende Regeln auch löschen. Durch die Port-Weiterleitung werden eingehende Anfragen an bestimmte Port-Nummern zum Erreichen von Webservern, FTP-Servern, Mailservern usw. so umgeleitet, dass sie über das öffentliche Internet erreichbar sind. -
Seite 22: Port-Triggering
Manual Connect Box Manual Connect Box 3. Es wurde eine Regel erstellt. Sie können bestehende Regeln auch löschen. 2. Geben Sie die erforderlichen Informationen ein und klicken Sie anschliessend auf die Schaltfläche Anwenden. Port-Triggering Die Funktion Port-Triggering dient der bedingten Port-Weiterleitung. Wenn das Gerät... -
Seite 23: Dmz
Diese Seite dient der Konfiguration einer DMZ (Demilitarized Zone). Sie können den Exposed Host eingeben und auf die Schaltfläche Aktivieren klicken. DHCP Die Connect Box bietet die Funktion eines DHCP-Servers zur Verwaltung der Zeigt die Gerätedetails an IP-Adressen der CPEs und unterstützt reservierte IP-Adressen für die privaten und statischen Clients des Nutzers. -
Seite 24: Upnp
Manual Connect Box Manual Connect Box Status Zeigt die Liste der für die Geräte reservierten IP-Adressen an Die Statusseite des Kabelmodems ist ein Fenster mit Lesezugriff, auf dem der Status der Upstream- und Downstream-Kanäle Ihres Kabelmodems angezeigt wird. UPNP Wählen Sie Aktivieren, um UPnP zu aktivieren. Wenn Sie eine Anwendung ausführen, die UPNP benötigt, markieren Sie dieses Kontrollkästchen. -
Seite 25: Upstream
Manual Connect Box Manual Connect Box Upstream Konfiguration Die Seite Upstream-Kanäle ist ein Fenster mit Lesezugriff, auf dem der Status der Die Konfigurationsseite ist ein Fenster mit Lesezugriff, auf dem der allgemeine Upstream-Kanäle Ihres Kabelmodems angezeigt wird. Konfigurationsstatus Ihres Kabelmodems sowie der Primary Downstream Service Flow... -
Seite 26: Netzwerk Log
Manual Connect Box Netzwerk Log Ping Die Connect Box bietet Nutzern die Möglichkeit zur Prüfung kritischer Ereignisse im Auf der Diagnostikseite der Connect Box können Sie Verbindungsprobleme lösen. Es gibt SNMP-Ereignisprotokoll in chronologischer Reihenfolge. zwei Tools zur Behebung von Verbindungsproblemen im Netzwerk: Ping und Traceroute. -
Seite 27: Traceroute
Traceroute zeigt Ihnen den Netzwerkpfad vom Kabelmodem zu einem öffentlichen Host. Mit MTU (Maximum Transfer Unit) wird die maximale Grösse einer Übertragungseinheit angegeben. Geben Sie die MTU in Bytes in die Connect Box ein. Der Minimalwert ist 68 Bytes. Der Standardwert ist 1500 Bytes. -
Seite 28: Admin
Manual Connect Box Manual Connect Box Admin Wiederherstellen und Neustarten In diesem Bereich befinden sich die Einstellungen zur Verwaltung und Wartung Ihres Die Konfigurationseinstellungen des WLAN-Modem-Routers sind in einer Konfigura- WLAN-Modem-Routers und Heimnetzwerks. tionsdatei des WLAN-Modem-Routers gespeichert. Sie können diese Datei auf Ihrem Computer sichern (speichern), um die Einstellungen zu einem späteren Zeitpunkt wie-... -
Seite 29: Fernzugriff
Über die Fernzugriff Funktion können Sie Ihre Connect Box über das Internet konfigurieren oder dessen Status überprüfen Klicken Sie auf die Schaltfläche Neu starten, um Ihre Connect Box neu zu starten. Info Die Infoseite ist eine Seite mit Lesezugriff mit den Geräteinformationen Ihres... -
Seite 30: Fehlerbehebung
Bevor Sie Ihren Dienstanbieter anrufen, drücken Sie auf die Reset-Taste an der auch der Datendienst nicht funktionieren. Rückseite der Connect Box. Bitte beachten Sie, dass beim Drücken der Reset-Taste sämtliche individuellen Einstellungen einschliesslich Firewall und Erweiterten Einstel- Überprüfen Sie das Koaxialkabel an der lungen gelöscht werden. - Seite 31 WLAN-Client über denselben WEP-Schlüssel verfügt. Falls das Problem damit nicht behoben wird, prüfen Sie, ob der WLAN Adapter des Clients die Art des auf der Connect Box konfigurierten WEP-Schlüssels unter- stützt. Um den Sicherheitsmodus als poten- zielle Ursache vorübergehend auszu- schliessen, deaktivieren Sie diesen.
