5. Gelenk montieren

Möchten Sie Ihren 5G-Empfänger an einer Wand, Balkonbrüstung oder einer Fensterbank montieren?
Dafür benötigen Sie das Gelenk. Im Fall der Wandmontage verschrauben Sie das Gelenk erst im letzten
Handlungsschritt mit Ihrem 5G-Empfänger, siehe Seite 17

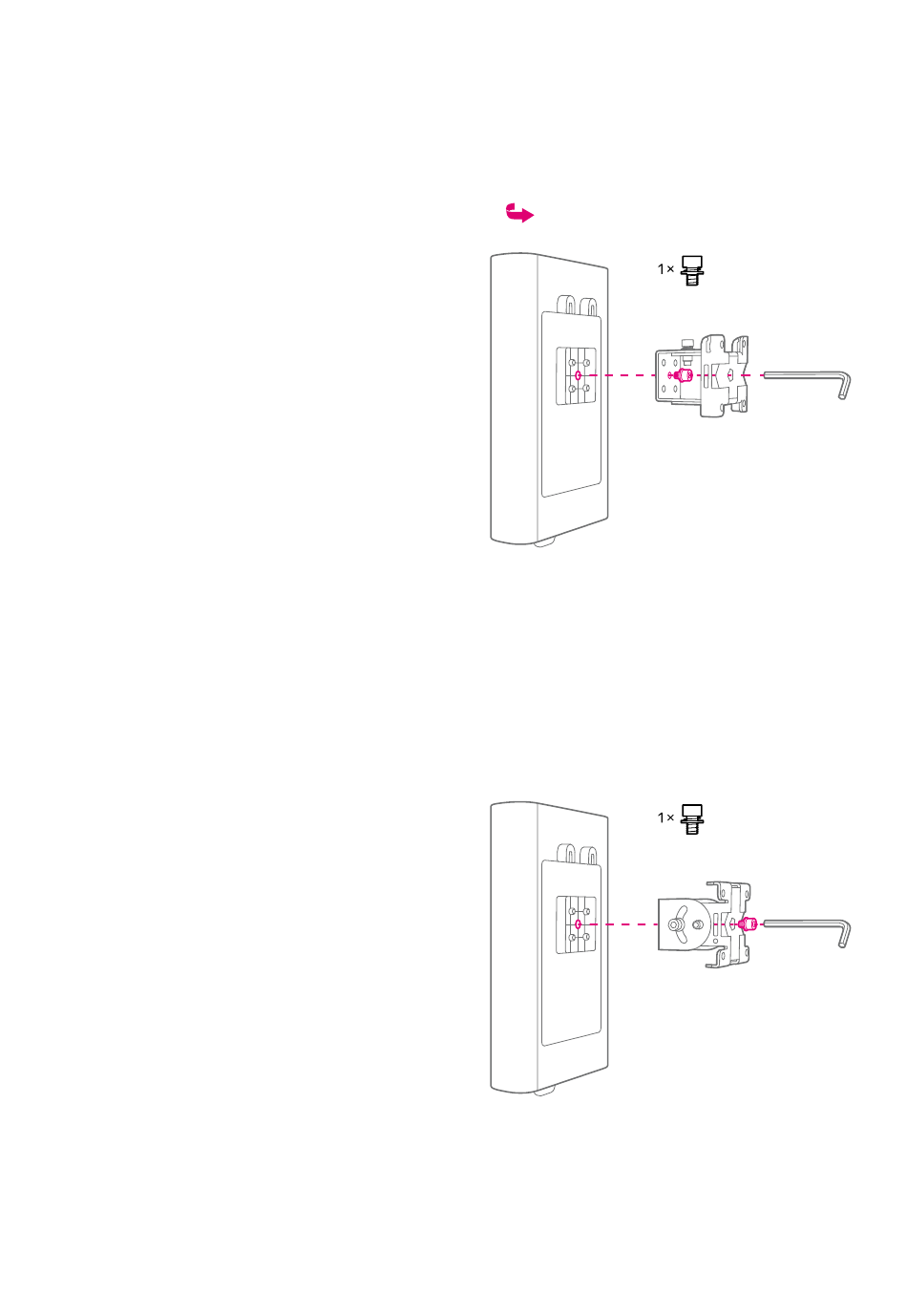

1. Setzen Sie das Gelenk mit der kleinen Seite
auf die Montagehalterung auf der Rückseite
Ihres 5G-Empfängers auf. Die am Gelenk
vorinstallierte Schraube sollte nach oben
zeigen.
2. Setzen Sie eine der mitgelieferten Schrauben
(Innensechskant) in das mittlere Loch des
Gelenks ein.
3. Ziehen Sie die Schraube mit dem
Innensechskant-Schlüssel fest.
Verwenden Sie die lange Seite und stecken
Sie den Innensechskant-Schlüssel durch das
mittlere Loch der großen Gelenkseite, um die
Schraube leichter zu erreichen.
Ihr 5G-Empfänger muss an der endgültigen Montageposition am Haus immer vertikal angebracht sein.
Das Netzwerkkabel ist an der Unterseite Ihres 5G-Empfängers.
Nur so kann der Deckel an der Unterseite Ihres 5G-Empfängers wasserdicht schließen.
Sie möchten Ihren 5G-Empfänger mit der
Schraubzwinge an vertikalen Objekten befestigen?
1. Befestigen Sie das Gelenk um 90° gedreht.
2. Setzen Sie das Gelenk auf die Montagehalterung
auf der Rückseite Ihres 5G-Empfängers auf.
3. Setzen Sie die mitgelieferte Schraube
(Innensechskant) in das mittlere Loch des
Gelenks ein.
4. Ziehen Sie die Schraube mit dem
Innensechskant-Schlüssel fest.
