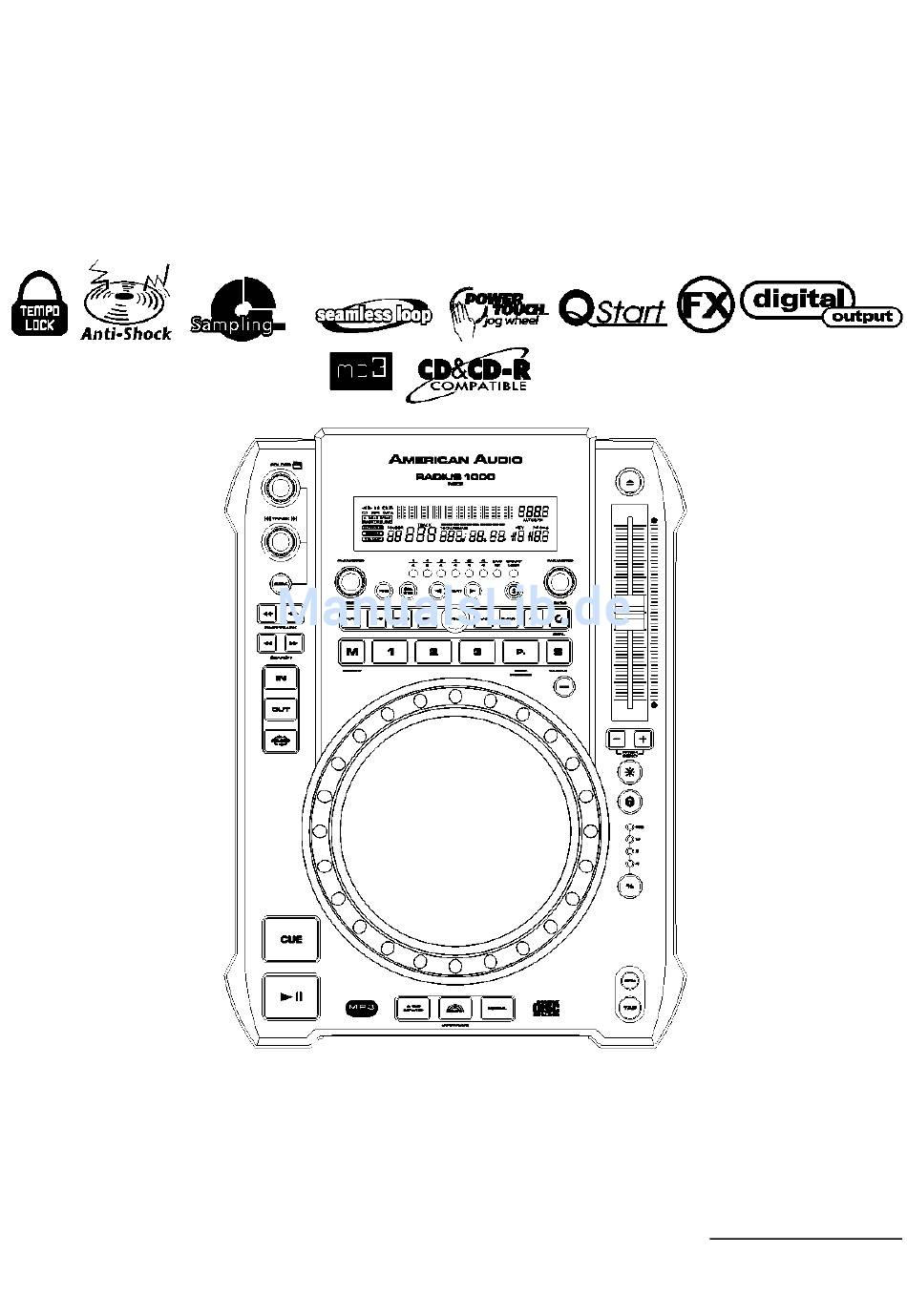

- Seite 1 MERICAN UDIO ™ Radius 1000 Benutzerhandbuch MERICAN UDIO 6122 S. Eastern Ave. Los Angeles Ca. 90040 11/08 www.AmericanAudio.us...
-
Seite 2: Inhaltsverzeichnis
EFEKT SCRATCH & SKID: ......................... 31 FILTER EFFEKT: ..........................32 FLANGER EFFEKT: ..........................32 TRANS EFFEKT: ..........................33 PARAMETER: ............................. 33 FORTGESCHRITTENE FRAMEGENAUE SUCHE ..................34 MIDI KARTE ..............................35 FLIP-FLOP™ ..............................38 ©American Audio® -www.AmericanAudio.eu - Radius 1000™ Benutzerhandbuch Seite 2... -
Seite 3: Wichtige Hinweise
Blitz im Dreieck bedeutet eine Warnung vor stromführenden, nichtisolierten Teile Inneren der Gehäuse. Schlaggefahr. Ausrufezeichen im Dreieck bedeutet, dass die technischen Unterlagen Anlage wichtigen Informationen über Benutzung und Wartung (Service) enthalten. ©American Audio® - www.AmericanAudio.eu - Radius 1000™ Benutzerhandbuch Seite 3... -
Seite 4: Sicherheitsmassnahmen Im Bereich Der Elektrizität
AUFSTELLUNG – Die Anlage soll in einer stabilen Umgebung aufgestellt werden. STILLSTANDZEITEN – Wird die Anlage durch längere ERKLEMME Zeit nicht betrieben, soll die Versorgungsleitung abgeschaltet werden. SYSTEM DER ERDELEKTRODE Zeichnung A (NEC ART 250, TEIL H) ©American Audio® - www.AmericanAudio.eu - Radius 1000™Benutzerhandbuch Seite 4... - Seite 5 A. Leitung oder Stecker wurden beschädigt. B. Zum Innen des Players trafen die Fremdkörper oder die Flüssigkeit. C. Das CD Player wurde dem Einfluss des Wassers ausgesetzt. D. Das CD Player funktioniert nicht korrekt oder anders. ©American Audio® - www.AmericanAudio.eu - Radius 1000™Benutzerhandbuch Seite 5...
-
Seite 6: Kundenbetreung
EINLEITUNG Einleitung: Wir sind dankbar, dass sie das CD Player American Audio® Radius 1000™ eingekauft haben. Der Player bildet eine Fortsetzung der Bemühungen der American Audio um Entwicklung der Audio Produkte von bester Qualität für mäßigen Preis. Vor Inbetriebnahme der Anlage lesen Sie bitte die Bedienungsanleitung. -
Seite 7: Hauptfunktionen
Crossfaders des Mixers vom Links nach Rechts aktiviert oder sperrt die Wiedergabefunktion CDI-500 Mp3™. Beispielweise wenn wir (2) Radius 1000™ Player und Fader “Q” Start Mixer verwenden, und wenn Crossfader des Mixers maximal links verschoben ist (das erste Player gibt wieder, das zweite Player pausiert), und Fader mindestens 20% rechts verschoben wird, beginnt das zweite Player (2) die Wiedergabe und das erste Player (1) kehrt zum Cue Punkt zurück. -
Seite 8: Set-Up
Die zugestellte RCA Leitung an Radius 1000™ Ausgang und an Mixer Eingang anschließen. Die zugestellte 1/8” Mini Leitung verwenden, um Radius 1000™ an Mini Jack Schnittstelle (A oder B ) auf dem kompatiblen Mixer American Audio® oder American DJ® “Fader Q Start” anzuschließen. (Es aktiviert die Funktion Fader “Q”... -
Seite 9: Hauptfunktionen Und Steuerelemente
HAUPTFUNKTIONEN UND STEUERELEMENTE Zeichnung 3 ©American Audio® www.AmericanAudio.eu - Radius 1000™ Benutzerhandbuch Seite 9... -
Seite 10: Hauptfunktionen Und Steuerelemente (Fortsetzung)
Pitch Bend hängt davon ab, wie lange der Jog Wheel gedreht wird. C. Jog wheel kann auch zusammen mit den Drehknöpfen TIME (28) und RATIO (23) zur Regelung und Einstellung des Effektes und Prüfparameter verwendet werden, siehe Seite 24. ©American Audio® - www.AmericanAudio.eu - Radius 1000™Benutzerhandbuch Seite 10... -
Seite 11: Hauptfunktionen Und Steuerelemente (Fortsetzung)
OUT BUTTON betätigt werden. Auf dem VFD DISPLAY (2) werden LOOP und RELOOP angezeigt, wenn die Funktion RELOOP zugänglich ist. 16. SEARCH BUTTONS - Diese Suchtaste ermöglicht das schnelle Durchsuchen der Spur rückwärts. Diese Suchtaste ermöglicht das schnelle Durchsuchen der Spur vorwärts. ©American Audio® - www.AmericanAudio.eu - Radius 1000™ Benutzerhandbuch Seite 11... - Seite 12 SKID BUTTON - Diese Taste dient zur Aktivierung und Deaktivierung des Skid Effekts. Der Skid Effekt simuliert das plötzliche Anhalten der Platte auf dem Plattenspieler wie nach dem Drücken der Stoptaste des Tellers. ©American Audio® - www.AmericanAudio.eu - Radius 1000™ Benutzerhandbuch Seite 12...
- Seite 13 30. SGL/CTN – Diese Funktion dient zum Wahl zwischen Wiedergabe der einzelnen Spur und der Dauerwiedergabe (alle Spuren der Reihe nach). Diese Funktion ist auch für FLIP-FLOP aktiv. Um die AUTO CUE ein- und auszuschalten, diese Taste drücken und mindestens 1 Sekunde halten. ©American Audio® - www.AmericanAudio.eu - Radius 1000™Benutzerhandbuch Seite 13...
-
Seite 14: Rückseite (Zeichnung 4)
33. RELAY JACK – Dieser Stecker dient zum Anschluss von zwei CD Players und Relay (flip flop) Play. Man kann auch die Anlage an kompatiblen CONTROL Out des Mixers American Audio® anschließen, um das American Audio’s “Q” start fader control benutzen zu können. Das ist nur bei den Mixern Serie ''Q'' American Audio möglich. -
Seite 15: Display Vfd (Zeichnung 5)
Die gewählte Funktion wird über dem TIME METER oder als TOTAL REMAINING, REMAINING TRACK TIME, oder ELAPSED TRACK NAME angezeigt. 50. TRACK DISPLAY – Zeigt, welche Spur aktuell wiedergegeben wird oder dem Cue unterliegt. ©American Audio® - www.AmericanAudio.eu - Radius 1000™ Benutzerhandbuch Seite 15... - Seite 16 55. MP3 INDICATOR - Anzeige leuchtet, wenn es im Laufwerk das Mp3 gibt. 56. CD INDICATOR - Anzeige leuchtet, wenn es im Player das CD gibt. 57. REVERSE INDICATOR - Anzeige leuchtet, wenn die Reverse Wiedergabe aktiv ist. ©American Audio® - www.AmericanAudio.eu - Radius 1000™ Instruction Manual Page 16...
-
Seite 17: Innenmenü
HOLD(OFF), KEY LOCK(OFF), EFFECTS(OFF), SENITIVITY(+05), SLEEP(15min)/STOP(3 sec)/ RUN(400msec) TIME, PITCH BEND(PITCH RANGE), BIT RATE(Disp. ON), JOG MODE(MODE1,6), INTENSITY(10), A. CUE LEVEL(-48db), MIDI CC TYPE(REL.) PITCH(BEND), MIDI CH(CH 1), MIDI SETUP(JOGOUT 0 ms) (I/O HIDE), DUAL CONTROL OFF (PULSE 1024) ©American Audio® - www.AmericanAudio.eu - Radius 1000™Benutzerhandbuch Seite17... -
Seite 18: Hauptfunktionen
1. CD EINLEGEN/AUSNEHMEN Radius 1000™ kann nur die einfachen, 5Inch CDs wiedergeben. Die 3Inch CDs oder mit anderer Form sind nicht kompatibel. Beim Einlegen des CDs ins Laufwerk soll man es nur am Rand halten. CD soll man mit Etikett nach oben eingelegt werden. -
Seite 19: Wiedergabe Starten - Zeichnung 9
Dazu die PLAY/PAUSE BUTTON (13) wie auf der Zeichnung 9 drücken. Nach dem Drücken der CUE BUTTON (14) wie auf der Zeichnung 10 kehrt man zum gerade eingestellten Punkt zurück. Zeichnung 11 ©American Audio® - www.AmericanAudio.eu - Radius 1000™ Benutzerhandbuch Seite 19... -
Seite 20: Scannen (Schnell Vorwärts / Schnell Rückwärts)
Cue Punkt einzustellen. Nach dem Drücken der CUE BUTTON (14) oder IN BUTTON (15) kehrt man zu diesem Punkt zurück. Zeichnung 14 ACHTUNG: Blinkt die LED der Taste Bank Button, stellt die Anlage die Bank im Punkt. ©American Audio® - www.AmericanAudio.eu - Radius 1000™ Benutzerhandbuch Seite 20... -
Seite 21: Bildung Und Wiedergabe Der Nahtlosschleife
BUTTON (13) drücken, (15) drücken. Der um den Anfangspunkt SEAMLESS Wiedergabebetrieb LOOP. wird eingestellt Die LED einzuschalten. IN BUTTON (15) blinkt und dann beginn zu leuchten. Zeichnung 18 Zeichnung 17 ©American Audio® - www.AmericanAudio.eu - Radius 1000™ Benutzerhandbuch Seite 21... - Seite 22 2) OUT BUTTON (15) im Moment des Erreichens des neuen Endpunktes wieder drücken (Zeichnung 20). - GEKÜRZTE SCHLEIFE: OUT BUTTON (15) früher auf der Spur drücken (Zeichnung 20). - VERLÄNGERTE SCHLEIFE: OUT BUTTON (15) später auf der Spur drücken (Zeichnung 20). ©American Audio® - www.AmericanAudio.eu - Radius 1000™ Benutzerhandbuch Seite 22...
-
Seite 23: Verwendung Des Eingebauten Samplers
HAUPTFUNKTIONEN (FORTSETZUNG) 11. VERWENDUNG DES EINGEBAUTEN SAMPLERS: Radius 1000™ verfügt über eingebautes, technisch fortgeschrittenes Sampler. In drei BANK BUTTONS (26) kann man bis drei Samples ablegen. Vergiss nicht, dass die BANK BUTTON (26) kann entweder CUE POINT oder SAMPLE, aber nicht beide gleichzeitig, aufbewahren. - Seite 24 Parameter nicht aktiv ist, sind diese Einstellungen nur vorübergehend. Nach der Wahl der HOLD BUTTON (24) bleiben alle Parameter unverändert, bis sie geändert werden oder wenn die Stromversorgung abgeschaltet wird, es sei denn, sie gespeichert werden. Zeichnung 28 ©American Audio® - www.AmericanAudio.eu - Radius 1000™ Benutzerhandbuch Seite 24...
-
Seite 25: Tasten Bank Buttons (26)
Zeichnung 29 13. TASTE BANK PROGRAM (26): Wenn die Probestücke in drei (3) Bank Buttons aufbewahrt werden, kann Radius 1000 so programmiert werden, dass er die gespeicherten Probestücke in bestimmter Reihenfolge wiedergeben. Man kann auch die drei (3) Banken bis 12 Male programmieren. Die programmierten Probestücke können in bestimmter Reihenfolge ohne Unterbrechung der Musik wiedergegeben werden. -
Seite 26: Änderung Der Zeitanzeige (49)/Zeitanzeige (47)
SYSTEMSPEICHER 15. SPEICHER HERBEIRUFEN: Radius 1000 kann im Speicher 1500 der programmierten Cue Punkte und Effektsparameter aufbewahren. Diese Einstellungen kann man jeder Zeit herbeirufen, auch wenn das CD aus dem Laufwerk entfernt wurde oder später eingelegt wurde. Das Herbeirufen des Speichers für bestimmte Platte; 1) Prüfen, ob das CD aus dem Laufwerk entfernt wurde. -
Seite 27: Berührungsempfindlichkeit Jog Wheel/ Bop Effekt
Finger vom JOG WHEEL (9) weg, kehrt die Anlage zum letzten Cue Punkt zurück. Zeichnung 35 ACHTUNG: Blinkt die LED BANK BUTTON, kehrt die Anlage zum letzten CUE Punkt zurück. ©American Audio® - www.AmericanAudio.eu - Radius 1000™ Benutzerhandbuch Seite 27... - Seite 28 (3) verwenden zu können, soll man den Schieber nach oben oder nach unten verschieben. Die Verschiebung nach unten erhöht das Pitch und die Verschiebung nach oben setzt das Pitch herab. Zeichnung 38 ©American Audio® - www.AmericanAudio.eu - Radius 1000™ Benutzerhandbuch Seite 28...
-
Seite 29: Pitch Einstellungen
41, erhöht sich die Geschwindigkeit der Platte ständig bis zur maximalen Erhöhung der Geschwindigkeit 100%. Wird die (+) PITCH BEND BUTTON (5) los gelassen, kehrt die Geschwindigkeit der Platte automatisch zur früher eingestellten Geschwindigkeit. ©American Audio® - www.AmericanAudio.eu - Radius 1000™ Benutzerhandbuch Seite 29... -
Seite 30: Jog Wheel (9)
Wert zurück . ACHTUNG: Um das JOG WHEEL bei der Funktion Pitch Bend, wenn das SCRATCH EFFECT (12) aktiv ist, anzuwenden, muss Außengummiring des Jog Wheel verwenden. Zeichnung 42 ©American Audio® - www.AmericanAudio.eu - Radius 1000™ Benutzerhandbuch Seite 30... -
Seite 31: Eingebaute Effekte
EINGEBAUTE EFFEKTE Radius 1000™ verfügt über acht eingebaute Effekte. Diese Effekte können separat eingesetzt werden oder man kann vier Effekte auf ein Mal verwenden. Zu den EINGEBAUTEN EFFEKTEN gehören: Scratch, Filter, Echo, Trans, Skid, Phase, Flanger und Pan. Man kann sie mit den Fabrikparametern einsetzen oder jedes Effekt an eigenen Bedürfnissen durch Änderung der Parameter anpassen. -
Seite 32: Filter Effekt
Echo Effekt hat zwei einstellbare Parameter, die Zeit des Parameters (PT) und Ratio des Parameters (PR). PT reguliert den Zeitbereich und PR den Frequenzbereich (siehe "Parameter" im nächsten Kapitel). Zeichnung 48 ©American Audio® - www.AmericanAudio.eu - Radius 1000™ Benutzerhandbuch Seite 32... -
Seite 33: Trans Effekt
Parameter vorübergehend. Um sie zu aktivieren, soll man die Taste HOLD BUTTON (24) wie auf der Zeichnung 52, drücken. Ist die Funktion Hold aktiv, leuchtet die Hold Taste blau. Zeichnung ©American Audio® - www.AmericanAudio.eu - Radius 1000™ Benutzerhandbuch Seite 33... -
Seite 34: Fortgeschrittene Framegenaue Suche
6. Erschien "FOUND!!" auf dem VFD, soll man ORDNER KNOB (20) drücken, um die Wiedergabe der gewählten Spur zu starten. Soll die fortgeschrittene, framgenaue Suche der Spur ohne Speicherung der Änderungen aufgehoben werden, soll man ADV BUTTON (18) drücken. Zeichnung ©American Audio® - www.AmericanAudio.eu - Radius 1000™ Benutzerhandbuch Seite 34... -
Seite 35: Midi Karte
52/15 TRANS SW/LED 0F/0F 4C/0F SKID SW/LED 09/09 46/09 HOLD SW/LED 21/21 5E/21 PHASE SW/LED 27/27 64/27 FLANG. SW/LED 2D/2D 6A/2D SW/LED 03/03 40/03 SW/LED 04/04 41/04 SW/LED 02/02 3F/02 ©American Audio® - www.AmericanAudio.eu - Radius 1000™ Benutzerhandbuch Seite 35... - Seite 36 16/16/3C 53/16/3C SW/LED/LED2 10/10/3D 4D/10/3D SW/LED/LED2 0A/0A/3E 47/0A/3E Time SGL/C TN — Chan= “1~8” oder “9~16” keine Funktion Chan= “1~8” oder “9~16” keine Funktion Chan= “1~8” oder “9~16” keine Funktion ©American Audio® - www.AmericanAudio.eu - Radius 1000™ Benutzerhandbuch Seite 36...
- Seite 37 Chan= “1~8” oder “9~16” LE D keine Funktion Chan= “1~8” oder “9~16” LE D keine Funktion Chan= “1~8” oder “9~16” LE D keine Funktion Chan= “1~8” oder “9~16” LE D keine Funktion ©American Audio® - www.AmericanAudio.eu - Radius 1000™ Benutzerhandbuch Seite 37...
-
Seite 38: Flip-Flop
Anschluss der Anlage Radius 1000™ an Mixer American Audio® oder American DJ® “Q” Deck™ für Steuerung der Funktion “Flip-Flop™”: Die Audio Mini Stecker 1/8” an Hinterseite der Anlage Radius 1000™ an Eingänge 1/8” an der Hinterseite des Mixers Serie American Audio® “Q” anschließen. Die Einstellung der Funktion FLIP-FLOP™ ist fertig. - Seite 39 A.D.J. Supply Europe B.V. Junostraat 2 6468 EW Kerkrade The Netherlands www.americanaudio.eu...
