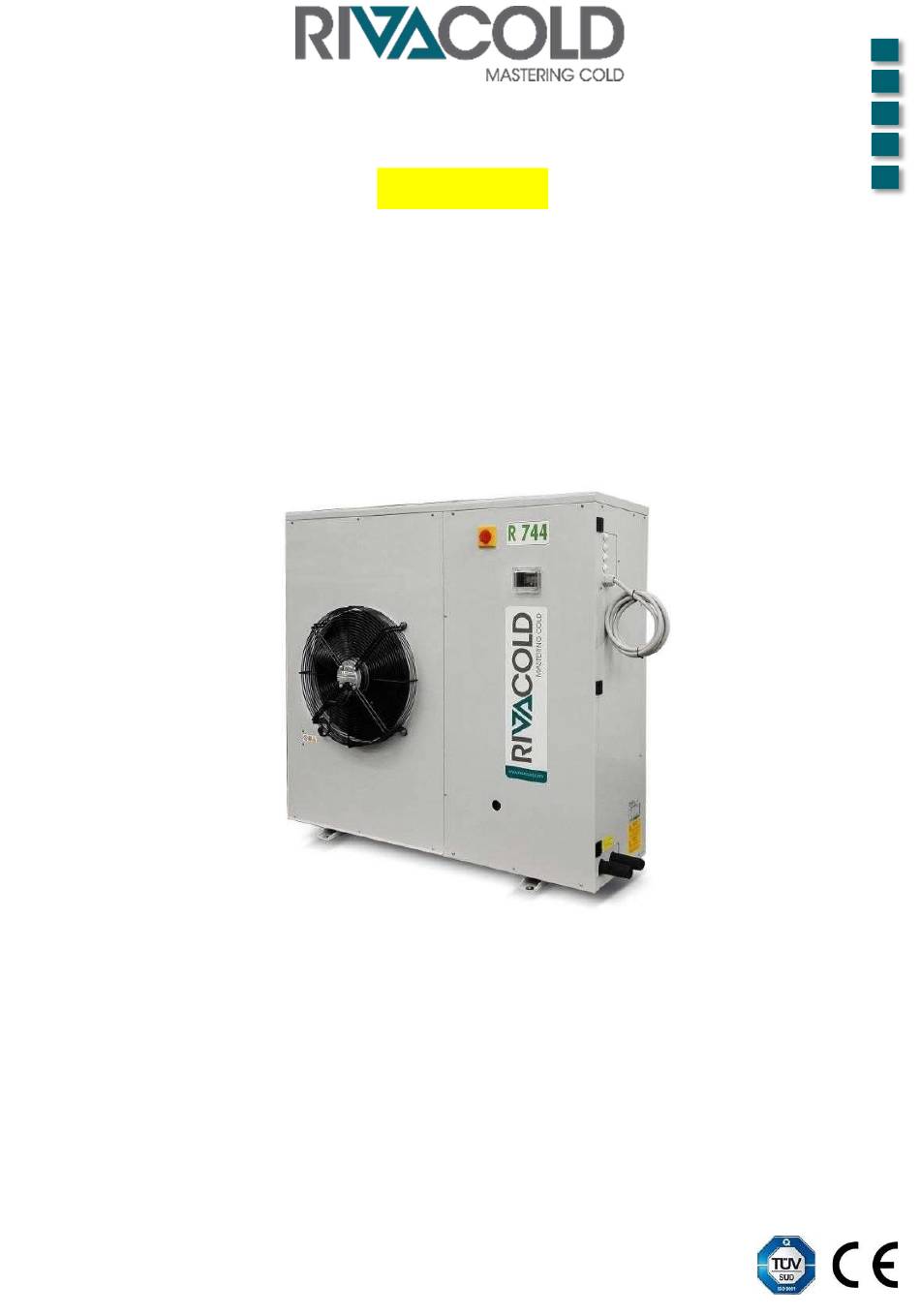

- Seite 1 MONTAGEANLEITUNG DEUTSCH NNEXT rev01 - 08/2018...
- Seite 2 Informationen zu verbreiten und die vorliegende Bedienungsanleitung für andere Zwecke als die Erhaltung der NNEXT zu verwenden. Die Firma Rivacold s.r.l. kann für Schäden durch die falsche Nutzung der Dokumente nicht zur Verantwortung gezogen oder verfolgt werden. Zur Vermeidung einer Bedienung, durch die Gefahren für Personen entstehen können, müssen alle Dokumente, die der CO NNEXT beigelegt sind, gelesen und verstanden werden.
-
Seite 3: Inhaltsverzeichnis
NNEXT rev.00 Inhaltsverzeichnis Allgemeine Informationen ............................4 1.1. Allgemeines .................................. 4 1.2. Eigentum der Informationen ............................4 1.3. Inhalt der Montageanleitung ............................4 1.4. Konventionen und Definitionen............................. 6 1.4.1. Definitionen ................................6 1.4.2. Persönliche Schutzmittel und Verhaltensregeln ....................6 1.4.3. Typografische Konventionen ..........................7 1.5. -
Seite 4: Allgemeine Informationen
NNEXT (im vorliegenden Dokument mit dem Begriff CO NNEXT bezeichnet), das von der Firma Rivacold s.r.l. gefertigt wird; aus diesem Grund muss sie in die technischen Unterlagen der fertigen Kälteanlage, in die die vorliegende CO NNEXT integriert wird, aufgenommen werden. - Seite 5 NNEXT rev.00 KAPITEL INHALT Kapitel 1 Beschreibung der vorliegenden Montageanleitung, ihres Aufbaus und der Allgemeine Informationen verwendeten Konventionen; Definition der verwendeten Begriffe; Definition des Verhältnisses zwischen Hersteller und Käufer/Benutzer (in Bezug auf die Garantiebedingungen und die Bedingungen für die Hilfeleistung). ...
-
Seite 6: Konventionen Und Definitionen
NNEXT rev.00 1.4. Konventionen und Definitionen Die Montageanleitung der CO NNEXT ist in Kapitel unterteilt, mit deren Hilfe in jeder Phase des Lebenszyklus der Maschine (Transport, Installation, Wartung und Abbau) ganz einfach die entsprechenden, für den Benutzer der NNEXT selbst notwendigen Informationen gefunden werden können. Sämtliche Unterlagen zur CO NNEXT wurden durch die Ausarbeitung der in der Maschinenrichtlinie (2006/42/EG), in der Druckgeräterichtlinie (2014/68/EU) und in den geltenden Sicherheitsvorschriften angegebenen Themen erstellt. -
Seite 7: Typografische Konventionen
NNEXT rev.00 1.4.3. Typografische Konventionen Die grafische Darstellung der vorliegenden Montageanleitung ermöglicht einen strukturierten Überblick der Inhalte; so sind die Anweisungen, wie nachfolgend gezeigt, zum Beispiel als Aufzählungen dargestellt : Dieses Symbol kennzeichnet eine allgemeine Aufzählung mit Punkten oder eine •... -
Seite 8: Technische Abnahme
NNEXT erfolgt direkt durch den Hersteller während der Produktion am Sitz von Rivacold s.r.l. 1.6. Garantie 1.6.1. Allgemeine Bedingungen Der Hersteller, die Firma Rivacold s.r.l., garantiert beim Abschluss des Verkaufsvertrags über die CO NNEXT über einen festgelegten Zeitraum, dass die CO NNEXT und die vom Hersteller selbst gefertigten Werkzeuge frei von Materialmängeln und Fertigungsfehlern sind. -
Seite 9: Allgemeines Zur Sicherheit
NNEXT rev.00 2. Allgemeines zur Sicherheit 2.1. Designkriterien Für das Design der CO NNEXT wurden die Grundsätze und Konzepte aus den diesbezüglichen Abschnitten aus den in Tabelle 3 angegebenen Vorschriften angewendet. VORSCHRIFT TITEL Richtlinie EG Nr. 2006/42 Maschinenrichtlinie Sicherheit von Maschinen – Grundbegriffe, allgemeine Gestaltungsleitsätze – Teil 1: DIN EN ISO 12100:2010 Grundsätzliche Terminologie, Methodologie Sicherheit von Maschinen –... -
Seite 10: Schutzvorrichtungen Und -Lösungen
NNEXT rev.00 2.2. Schutzvorrichtungen und -lösungen 2.2.1. Passive Sicherheitsvorrichtungen Bei der CO NNEXT wurden die nachfolgend beschriebenen Vorrichtungen und baulichen Lösungen verwendet: feststehende trennende Schutzeinrichtungen an den beweglichen Teilen; Außenverkleidung mit feststehenden Zugängen (falls vorhanden); Sicherheitskennzeichnung an den trennenden Schutzeinrichtungen der CO NNEXT. - Seite 11 NNEXT rev.00 Fehler Kältemitteldruck Die Ursachen, die dazu führen können, dass der Saugdruck über die erlaubten Werte absinkt, sind: Qualitätsmangel des eingefüllten Kühlmittels; falsche Einstellung der thermostatischen Ventile; Leckagen, die die Kältemittelfüllmenge reduzieren. Dies führt zu einer drastischen Reduzierung der thermodynamischen Leistung des Systems und kann die Zerstörung des Verdichters zur Folge haben.
-
Seite 12: Anzeigen
NNEXT rev.00 2.2.4. Anzeigen Die CO NNEXT ist neben den Lichtsignaleinrichtungen und den am Bedienpanel der Schalttafel installierten Instrumenten mit Kontrollfenstern ausgestattet. Um darauf zuzugreifen, kann es sein, dass eine oder mehrere Abdeckungen, die die Anlage begrenzen, entfernt werden müssen. Für weitere Informationen zu den Lichtsignaleinrichtungen und den Instrumenten am Bedienpanel der Schalttafel sehen Sie den Schaltplan und die entsprechenden Dokumente im Anhang der vorliegenden Bedienungsanleitung ein. -
Seite 13: Restrisiken
NNEXT rev.00 2.3. Restrisiken Um jegliche Gefahrensituation für Personen oder Schäden an der CO NNEXT durch Restrisiken, das heißt Risiken, die trotz sämtlicher geeigneter Vorkehrungen weiterbestehen oder durch mögliche versteckte Risiken zu vermeiden, empfiehlt der Hersteller den Servicetechnikern und dem gesamten Personal, das für die CO NNEXT zuständig ist, die auf den nachfolgenden Seiten angegebenen Warnhinweise gewissenhaft zu beachten. -
Seite 14: Sicherheitshinweise
NNEXT rev.00 2.4. Sicherheitshinweise An der CO NNEXT sind die Hinweisschilder aus Tabelle 4 vorhanden. SCHILD BESCHREIBUNG Zeigt das Verbot an, die vorhandenen Vorrichtungen und Sicherheitseinrichtungen zu entfernen; in der Regel steht auch dabei: SCHUTZVORRICHTUNGEN NICHT ENTFERNEN. Zeigt das Verbot an, an Teilen in Bewegung Eingriffe vorzunehmen (einschließlich der Schmierung Reinigung);... - Seite 15 NNEXT rev.00 Position der Piktogramme an der CO NNEXT An jedem Wärmetauscher in der Maschine An jeder Oberfläche, die hohen Temperaturen ausgesetzt ist An jedem spannungsführenden Teil 15 / 60...
-
Seite 16: Ordnungsgemäße Und Missbräuchliche Nutzung Der Co Nnext
NNEXT rev.00 2.5. Ordnungsgemäße und missbräuchliche Nutzung der CO NNEXT Die CO NNEXT, die Gegenstand der vorliegenden Montageanleitung ist, wurde ausschließlich für die Kühlung entwickelt und konstruiert. Die CO NNEXT ist für die ausschließliche Nutzung von Kältemittel R744 (CO2) konfiguriert. Es wird darauf hingewiesen, dass jede einzelne CO NNEXT ausschließlich für die Nutzung des oben angeführten Kältemittels entwickelt wurde. -
Seite 17: Warnhinweise Und Allgemeine Verhaltensregeln
NNEXT rev.00 2.7. Warnhinweise und allgemeine Verhaltensregeln Um jegliche Gefahrensituation für Personen oder Schäden an der CO NNEXT zu vermeiden, wird empfohlen, die hier aufgeführten Warnhinweise und die allgemeinen Verhaltensregeln strikt zu beachten. GEFAHR: Der Hersteller übernimmt keine Haftung für mögliche Sach- und/oder Personenschäden, die durch die missbräuchliche Nutzung durch nicht qualifiziertes, nicht geschultes oder nicht befugtes Personal entstehen. - Seite 18 NNEXT rev.00 Der Bereich, in dem die Wartungsarbeiten vorgenommen werden, muss immer sauber, trocken und mit geeigneten Werkzeugen ausgestattet sein, die stets verfügbar und funktionstüchtig sind. Sollte es notwendig sein, Arbeiten in der Nähe von elektrischen Bauteilen vorzunehmen, arbeiten Sie mit trockenen Händen und verwenden Sie Elektroschutzhandschuhe.
-
Seite 19: Beschreibung Der Co Nnext
NNEXT rev.00 3. Beschreibung der CO NNEXT Bei den Modellen der CO NNEXT, die Gegenstand des vorliegenden Dokuments ist, handelt es sich um Verflüssigungssätze mit Gehäuse, die bei gewerblichen Kälteanlagen verwendet werden können, es handelt um Systeme für Normal- und Tiefkühlanlagen, bei denen die Wärme in die Umgebung abgegeben werden kann, kompakt, geräuscharm, die für den Einsatz im Außenbereich geeignet sind. - Seite 20 NNEXT rev.00 Die CO NNEXT kann über Modbus RTU-Kommunikation via RS485 mit den Überwachungssystemen kommunizieren; darüber hinaus kann sie mit einem Remote-Kommunikationssystem geliefert werden. Das kompakte Design ermöglicht die Installation auch in engen Räumen. Die Konstruktion besteht aus Falzblechen mit Epoxidbeschichtung und geeignete Füße fangen die Schwingungen ab.
- Seite 21 NNEXT rev.00 Auf der rechten Seite der Vorderseite der CO NNEXT befindet sich die Schalttafel, Hauptschalter und das Display. Nachfolgend ist ein Beispiel abgebildet. Für weitere Informationen siehe den Schaltplan und die beigefügten Dokumente. Haupttrennschalter Schauglas Display* * Für die Beschreibung des Displays siehe Abschnitt 4.5. „Vorbereitungen für die Instandsetzung” im entsprechenden Absatz in der vorliegenden Anleitung.
-
Seite 22: Typenschild
NNEXT rev.00 3.1. Typenschild Für die Identifizierung der CO NNEXT wurde ein entsprechendes CE-Typenschild angebracht; die Kenndaten auf diesem Typenschild müssen bei Fragen und/oder Supportanfragen angegeben werden. Im vorliegenden Fall enthält das Typenschild die folgenden Daten: Typenbezeichnung Verdichter Versorgungsspannung Kälteleistung Stromaufnahme (A) Leistungsaufnahme in Watt Kältemittel... -
Seite 23: Nomenklatur
NNEXT rev.00 3.1.1. Nomenklatur Serie: CO NNEXT mit BLDC Verdichter Verdichtergröße Anwendung M = NK L = TK Lüfteranzahl 1 = ein Lüfter (EC) 2 = zwei Lüfter (EC) Lüfterdurchmesser: 450mm Kältemittel Fortlaufende Nummer Anzahl Rohrreihen Gascooler Verdampfung: mit TEV Versogungsspannung 1 = 230/1/50 2 = 400/3/5 +N... -
Seite 24: Technische Daten
NNEXT rev.00 3.1.3. Technische Daten In dem vorliegenden Dokument beigefügten Unterlagen, wozu der Kälteanlagenplan und der Schaltplan gehören, sind folgende detaillierte technische Daten bezüglich der CO NNEXT zu finden: R744 (CO2) als einziges verwendbares Kältemittel; Maschinencode; Anzahl und Modell der Verdichter NK; ... -
Seite 25: Transport Und Installation
NNEXT rev.00 4. Transport und Installation GEFAHR: Die nachfolgend aufgeführten Tätigkeiten müssen von qualifiziertem Bedienpersonal ausgeführt werden. Der Hersteller übernimmt keine Haftung für Tätigkeiten, die unter Missachtung der Sicherheitsvorschriften und unter Missachtung der Spezifikationen aus dem vorliegenden Handbuch von nicht qualifiziertem Bedienpersonal vorgenommen werden. ACHTUNG! Hat der Nutzer das Werkzeug gekauft, ist er vor der ersten Nutzung für die Komponente, die Gegenstand der Richtlinie 2014/68/EU (PED) ist, verantwortlich und muss die gesetzlich vorgesehenen Prüfungen in Einklang mit den geltenden nationalen Gesetzen (für Italien D.M. -
Seite 26: Heben
NNEXT rev.00 4.3.1. Heben GEFAHR: Das Heben muss unter direkter Aufsicht eines qualifizierten mechanischen Hebetechnikers erfolgen. ACHTUNG: Treffen Sie bei all diesen Tätigkeiten die notwendigen Vorkehrungen, um Zusammenstöße und Umstürze zu vermeiden, und befördern Sie die CO NNEXT so, dass Sie nicht aus dem Gleichgewicht gerät. -
Seite 27: Installation
NNEXT rev.00 4.4. Installation ACHTUNG: Die CO NNEXT, die Gegenstand des vorliegenden Handbuchs ist, ist Teil eines Kühlsystems, das aus einem Kondensator und aus Kälteanlagenkomponenten wie Verdampfer, Leitungen, Sicherheitsbauteile usw. besteht. Das Gesamtvolumen eingebauten Verdampfern darf 9 Liter NICHT überschreiten. ACHTUNG: Tätigkeiten muss... -
Seite 28: Strom- Und Kontrollschalttafel Und Elektrischer Anschluss
NNEXT rev.00 4.4.1. Strom- und Kontrollschalttafel und elektrischer Anschluss GEFAHR: Der elektrische Anschluss muss von qualifiziertem Personal ausgeführt werden, das über das im Installationsland der CO NNEXT notwendige technische Wissen verfügt. ACHTUNG: Der Hersteller übernimmt keine Haftung für die Nichtbeachtung der obigen Angaben. ACHTUNG: Gemäß... - Seite 29 NNEXT rev.00 Verkabelung der einzelnen Anlagenkomponenten Die erste Tätigkeit im Bereich der Elektrik, die an der CO NNEXT noch vor der Stromversorgung vorzunehmen sind, ist die Verkabelung der einzelnen Vorrichtungen, aus denen die Maschine besteht: Überwachungsnetzwerk (sofern vorhanden); sonstige optionale Komponenten.
- Seite 30 NNEXT rev.00 Vermeiden Sie es, das serielle Kabel in der Nähe der Stromkabel zu verlegen, sehen Sie für Strom- und Kommunikationskabel getrennte Kabelkanäle vor; darüber hinaus ist es sinnvoll, das Kabel von Vorrichtungen wie Radioantennen, Transformatoren, Fernschalter, Neonleuchten usw. fern zu halten, die Magnet- oder elektromagnetische Felder erzeugen.
-
Seite 31: Anschluss Der Kälteanlage
NNEXT rev.00 4.4.2. Anschluss der Kühlanlage ACHTUNG: Die Leitungen müssen entsprechend der Art und der Größe der Anlage unter vollständiger Beachtung der gesetzlich im Installationsland vorgegebenen Sicherheitsvorschriften bemessen werden. Der Hersteller haftet nicht für die falsche Wahl und Ausführung der Anlagenkabel. ACHTUNG: Die Leitungen können eine andere Länge aufweisen als das Anschlusskabel. - Seite 32 NNEXT rev.00 Die nachfolgenden Abbildungen enthalten einige Erklärungen für die Installation der beschriebenen Leitungen, sodass durch Siphons und Gefälle ein korrekter Ölrückfluss gewährleistet werden kann. a. Verdampfer unterhalb der Anlage b. Verdampfer oberhalb der Anlage Verdampfer Saugleitung Anlage Mindestabstand Siphons 2÷3 Meter Flüssigkeitsleitung WICHTIG Bringen Sie im vertikalen Leitungsabschnitt alle 2-3 Meter ein Siphon an.
- Seite 33 NNEXT rev.00 Anschlüsse mit Schweiß- und Lötmöglichkeit. Die Informationen zur Art des möglichen Anschlusses sind im Kühlanlagenplan zu finden. Vorschnitt Anschluss mit ODS-Lötnaht Verschlussstopfen Anschluss mit Stumpfschweißnaht Anschlussstellen Serviceventil RS Verschlussstopfen Position – Durchgang offen ¼-SAE-Anschluss Position – Durchgang geschlossen. Verschlussschraube –...
- Seite 34 NNEXT rev.00 Beispiel für Angaben für den Druckausgang im Kälteanlagenplan. R2.A Ø10 Nachfolgend finden Sie die für den korrekten Anschluss auszuführende Tätigkeiten: 1. Jede CO NNEXT ist an jedem vorhandenen Ausgang mit Ventilen ohne Druckausgang versehen. Um den Stickstoffdruck aus dem Kreislauf entweichen zu lassen, müssen die folgenden Serviceventile geöffnet werden: RS1;...
-
Seite 35: Evakuierung Der Anlage
NNEXT rev.00 ACHTUNG: Verwenden Sie, wenn Sie schweißen, geeignete Schweißgeräte, damit die elektronischen Komponenten nicht beschädigt werden. Alternativ dazu können Sie die elektronischen Komponenten entfernen oder die Erdungs- und Kontaktstellen mit Metallteilen der Konstruktion abklemmen. ACHTUNG: Verwenden Sie beim Schweißen oder Löten Formiergase wie zum Beispiel Argon bzw. Stickstoff. - Seite 36 NNEXT rev.00 Die Serviceventile, an die die Vakuumpumpe angeschlossen werden muss, sind: Vorlaufleitung RS2 oder RS2.P(falls vorhanden); Flüssigkeitsleitung RS3; Saugleitung NK RS1; Saugleitung TK RS1 (falls vorhanden). Darüber hinaus müssen bei einer vom Strom getrennten Maschine, wie in den nachfolgenden Abbildungen gezeigt, Magnetspulen angebracht werden (YVEq.LT und VYEq.P) (falls vorhanden).
-
Seite 37: Befüllen Mit Kältemittel
NNEXT rev.00 4.4.4. Befüllen mit Kältemittel Nach dem Evakuieren muss das System mit Kohlendioxid – CO2 – R744 Purity ≥ 99,99 %) H2O ≤ 10 ppm, O2 ≤ 10 ppm, N2 ≤ 50 ppm oder darüber gefüllt werden. Das Kältemittel R744 (CO2) fällt gemäß EN 378-1 in die Sicherheitsklasse A1 (nicht entzündlich, nicht giftig). ODP = 0 und GWP = 1. - Seite 38 NNEXT rev.00 Der Füllvorgang ist abgeschlossen, wenn die Flüssigkeit in den Sammlern mindestens die Hälfte der Füllstandsanzeige an den Sammlern erreicht hat und bei Stillstand auf der Anzeige IND1 keine Bläschen zu sehen sind. Das Schauglas gibt ebenfalls Auskunft falls Feuchtigkeit vorhanden ist. Feuchtigkeit darf nicht vorhanden sein. Sollte doch Feuchtigkeit vorhanden sein, muss die Anlage ausgeschalten und die Evakuierung und Befüllung wiederholt werden.
-
Seite 39: Befüllen Mit Öl
NNEXT rev.00 4.4.5. Befüllen mit Öl Das Öl muss je nach Kältemittelfüllung, wie in der Tabelle angegeben, zugefügt werden. Ist die Anlage mit WENIGER als 4 kg Kältemittel befüllt muss KEIN Öl zugefügt werden. KÜHLMITTELBEFÜLLUNG BIS 4 kg ÜBER 4 kg R744 50 g ÖL PRO kg KEIN... -
Seite 40: Vorbereitungen Für Den Start
NNEXT rev.00 4.5. Vorbereitungen für den Start GEFAHR: Die nachfolgend aufgeführten Tätigkeiten dürfen ausschließlich von qualifizierten und speziell geschulten Technikern durchgeführt werden. Der Hersteller übernimmt keine Haftung für Tätigkeiten, die unter Missachtung der Sicherheitsvorschriften und der Spezifikationen aus dem vorliegenden Handbuch von nicht qualifiziertem Bedienpersonal durchgeführt wurden. ACHTUNG: Das Bedienpersonal muss bei den Tätigkeiten die notwendige persönliche Schutzausrüstung (PSA) tragen. - Seite 41 NNEXT rev.00 Wenn Sie auf das Display an der Tür zur Schalttafel der CO NNEXT schauen, sehen Sie Folgendes: TASTEN DAZUGEHÖRIGE FUNKTIONEN ALARM Zeigt die Liste der aktiven Alarme und den Zugang zum Alarmprotokoll Ermöglicht den Zugriff auf das Hauptmenü BACK Zurück zur vorherigen Seite Einstellen des höheren Wertes in einer Liste oder Erhöhung des Wertes einer durch...
- Seite 42 NNEXT rev.00 HAUPTSEITE Uhrzeit und Datum Hauptwerte: Verdampfung Parallele Ansaugung Kondensierung Geschwindigkeit BLDC-Verdichter: LT und Parallelverdichter Status Einheit: Status Verdichter Status Gaskühlergebläse Status HPV-Ventil Alarmsignal aktiv und/oder manueller Betrieb Zugriff auf weitere Informationsseiten 42 / 60...
- Seite 43 NNEXT rev.00 INFORMATIONSSEITE Drücken Sie am Display die Taste Informationen zu den Variablen der Saugseite. Informationen zum TK Verdichter. 43 / 60...
- Seite 44 NNEXT rev.00 Informationen zum Parallelverdichter. Informationen zum Gaskühler. 44 / 60...
- Seite 45 NNEXT rev.00 Informationen zu den Ventilatoren des Gaskühlers. Informationen zum HPV-Ventil. 45 / 60...
-
Seite 46: On/Off Der Einheit
NNEXT rev.00 ON/OFF DER EINHEIT Drücken Sie am Display die Taste Durch Drücken der Taste Der Cursor positioniert sich bei der ersten Ziffer des Passworts. Geben Sie das Passwort „0000“ ein. Drücken Sie anschließend die Taste Wählen Sie „A.Unit Status” aus. Drücken Sie die Taste Wählen Sie „c.On/Off”... -
Seite 47: Manueller Modus Für Die Evakuierung
NNEXT rev.00 4.5.1. MANUELLER MODUS FÜR DIE EVAKUIERUNG Führen Sie dieses Verfahren nur beim Evakuieren und bei Einheit auf OFF durch. ON/OFF DER EINHEIT Drücken Sie am Display die Taste Durch Drücken der Taste Der Cursor positioniert sich bei der ersten Ziffer des Passworts. Geben Sie das Passwort „0000“... - Seite 48 NNEXT rev.00 Vom Hauptbildschirm aus: Drücken Sie am Display die Taste Drücken Sie die Taste Der Cursor positioniert sich bei der ersten Ziffer des Passworts. Geben Sie das Passwort „0000“ ein. Drücken Sie anschließend die Taste Springen Sie mit der Taste nach unten, bis Sie „B.
- Seite 49 NNEXT rev.00 Drücken Sie die Taste, bis der Cursor sich wie in der Abbildung positioniert. Drücken Sie die Taste. Die Prozentzahl erreicht den Wert 100 %. HINWEIS : Für die Softwareversion die älter als die Hecu CO r3.0.012 und für Mascchinen die vor Oktober 2018 produziert wurden, gilt folgende Prozedur.
- Seite 50 NNEXT rev.00 Wenn die Verkabelung korrekt vorgenommen wurde, öffnet sich das HPV- und das VFL-Ventil maximal, bis das Time-out erreicht ist oder bis die Ausgangssituation durch Einstellen von DIS in der Maske Bb01 wiederhergestellt wird. Wenn eine Zellenkontrolleinheit (MPX Pro oder Ultracella) mit der Einheit verbunden ist, kann auch das elektronische Thermostatventil betrieben werden.
- Seite 51 NNEXT rev.00 Drücken Sie die Taste, bis Sie wieder auf der Hauptseite sind. Wenn die Verkabelung korrekt vorgenommen wurde, öffnet sich das HPV und VFL Ventil bis zur maximalen Stellung und diese Stellung bleibt bis die Time-out Zeit abgelaufen ist oder bis der Wert DIS auf der Anzeige Bb01 eingestellt wird. Wenn ein Kühlstellenregler (MPX Pro oder Ultracella) verbaut ist, ist es möglich die Ventile direkt zu öffnen Ausgangspunkt Hauptanzeige: Drücken Sie die Taste...
-
Seite 52: Lagerung
NNEXT rev.00 Drücken Sie die Taste, bis Sie wieder auf der Hauptseite sind Wenn die Verkabelung korrekt vorgenommen wurde, wird das EEV auf die eingestellte Stellung fahren, bis der Parameter „EEV Manual“ auf NO gestellt wird, auf der Maske Ead01 Warten Sie, bis sich das System stabilisiert hat, und führen Sie mithilfe des Maschinenhandbuchs und des Handbuchs zur Kontrollsoftware die erforderlichen Optimierungen durch. -
Seite 53: Wartung Und Zerlegung
NNEXT rev.00 5. Wartung und Zerlegung Halten Sie sich, um die bestmögliche Zuverlässigkeit der CO NNEXT zu gewährleisten und Gefahrensituationen zu vermeiden, strikt an die Anweisungen und beachten Sie die Warnhinweise auf den nachfolgenden Seiten. Die regelmäßige Wartung und die korrekte Nutzung sind unabdingbare Faktoren, um die bestmögliche Effizienz und Sicherheit der CO NNEXT zu gewährleisten. -
Seite 54: Wartung Und Reinigung
NNEXT rev.00 Überprüfung der Verfügbarkeit der Materialien Prüfen Sie mindestens 60 Tage vor dem für die Wartungsarbeiten festgelegten Termin ausführlich, welche Materialien benötigt werden: 1. Kontrollieren Sie, ob das benötigte Material im Lager vorhanden ist. 2. Fordern Sie bei der technischen Abteilung des Herstellers gegebenenfalls mindestens 30 Tage im Vorfeld die fehlenden Einzelteile an. - Seite 55 NNEXT rev.00 BESCHREIBUNG DES WARTUNGSEINGRIFFS HÄUFIGKEIT Überprüfung der Kontroll- und Sicherheitsvorrichtungen Überprüfen Sie die Funktionstüchtigkeit sämtlicher Sicherheitskontrollgeräte, indem Sie die von der elektronischen Kontrollvorrichtung gemeldeten Störungen überprüfen. Die Kontrolle zeigt Monatlich Sondenfehler und Störungen der Sonde. Es wird auf das entsprechende Handbuch verwiesen. Überprüfung auf Öl an den Abscheidern (falls vorhanden) Überprüfen Sie, ob Ölalarme an der elektronischen Kontrollvorrichtung vorliegen und ob die Menge an den Abscheidern, wie vom Sensor gemeldet, über dem Mindestfüllstand liegt.
-
Seite 56: Eingriffe Am Sicherheitsventil
NNEXT rev.00 5.2. Eingriffe am Sicherheitsventil Wenn ein Eingriff vorgenommen wird, empfiehlt es sich das Sicherheitsventil auszutauschen, da die Dichtigkeit der Eingriffsstelle dann nicht mehr gewährleistet und das Ventil möglicherweise nicht wieder vollständig geschlossen werden kann, wodurch es zu Kältemittelaustritten kommen kann. Kontrollieren Sie das Sicherheitsventil (falls vorhanden) alle drei Jahre oder in anderen Abständen gemäß... -
Seite 57: Zerlegung Und Abbau
NNEXT rev.00 5.3. Zerlegung und Abbau Siehe Vorschriften zu Beginn von Kapitel 5 in Bezug auf die Warnhinweise und die zu verwendende persönliche Schutzausrüstung. 5.3.1. Zerlegung Sollte die CO NNEXT zerlegt werden müssen, befolgen Sie das nachfolgend erläuterte Verfahren. 1. Trennen Sie die CO NNEXT von der Stromversorgung. -
Seite 58: Fehlersuche
NNEXT rev.00 6. Fehlersuche MÖGLICHE URSACHE ABHILFE Der Verdichter startet und brummt nicht Keine Spannung vorhanden. Startrelais mit offenen Kontrollieren Sie die Leitung oder tauschen Sie das Kontakten. Relais aus. Die thermische Schutzeinrichtung greift ein. Überprüfen Sie die elektrischen Anschlüsse. ... -
Seite 59: Anlagen
NNEXT rev.00 MÖGLICHE URSACHE ABHILFE Verdichter ist ununterbrochen oder über einen langen Zeitraum in Betrieb System für die Befüllung nicht groß genug. Tauschen System gegen leistungsstärkeres System aus. Zu große Menge, die gekühlt werden muss, oder Reduzieren Sie die Befüllung und verbessern Sie, unzureichende Isolierung wenn möglich, die Isolierung. - Seite 60 RIVACOLD s.r.l. Via Sicilia, 7-Fraz.Montecchio-61022 Vallefoglia (PU)-Italy Tel. +390721 919911 -Fax. +390721490015 info@rivacold.com-www.rivacold.com...
