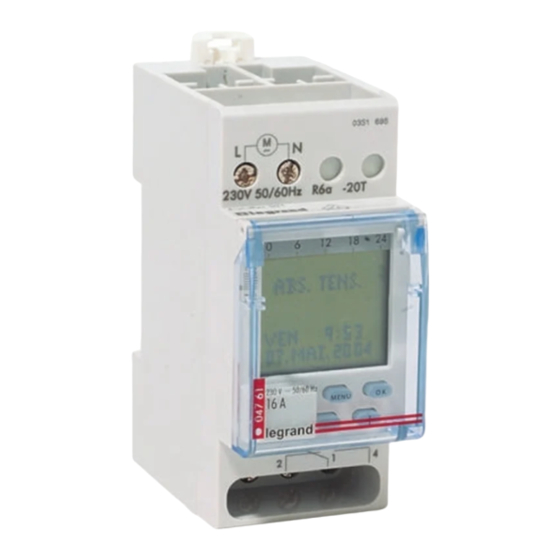

Schaltuhr
D21 - 1 Kanal mit Impulsfunktion
047 61 / 604 760 / 047 63
Funktion
Aufnahme für
Datenschlüssel
+
1800W
1800W
1800W
2300W
Übersicht
Technische Daten
Anschlußspannung:
230V 50/60Hz
Wirkleistungsaufnahme:
ca. 1 W
Schaltausgang:
1 Umschalter 16A 250V~µ cos ϕ = 1
Parallelkompensation
60VA max. 7µF
Ganggenauigkeit:
± 0,2 s / Tag bei typischen Installationsbedingungen
eindrähtig
Anschlußquerschnitt:
1,5...4 mm
Programme:
56
Impulsstartzeiten
84 (nur bei aktivierter Impulsfunktion)
Impulsdauer
1s ... 59min 59s
Gangreserve:
6 Jahre
Lagertemperatur:
-20°C bis +60°C
Betriebstemperatur:
-20°C bis +55°C
Wochenübersicht der pro-
grammierten Schaltzeiten.
Auflösung 0,5h
Schaltzustand
Tag, Uhrzeit, Datum
+
100W
100W
1800W
047 61
604 760
120V 50/60Hz
mehrdrähtig
2
1,5...2,5 mm
Sicherheitshinweise
• Einbau und Montage dieses Produktes dürfen nur durch eine
Fachkraft erfolgen. • Die elektrische Sicherheit ist nur dann gewährlei-
stet, wenn das Produkt in der jeweils produktspezifischen
Installationsumgebung mit allem mitgelieferten Zubehör installiert wird.
• Durch Eingriffe in das Produkt erlöschen jegliche Haftungsansprüche.
• Beachten Sie Ihre nationalen Vorschriften und die jeweiligen
Sicherheitsbestimmungen.
Allgemeine Informationen
• Inbetriebnahme: Nach Anlegen der Netzspannung startet
die Uhr mit der zuletzt eingestellten Funktion. Die Relais-
stellung wird durch das aktuelle Programm vorgegeben.
• Gangreserve
- Hintergrundbeleuchtung nicht aktiv.
- Datenschlüssel LESEN/SCHREIBEN nur über das Menü.
Menüauswahl, Zurück im Menue,
MENU
Betätigung >1s = Betriebsanzeige
Bestätigung der Auswahl oder Übernahme der
OK
Parameter
2300W
³
047 63
24V AC/DC
2
Bedienungsanleitung
Auswahl der Menüpunkte oder Einstellen der
Parameter.
Sprache einstellen
D
®
