Pentatech MAG01 Bedienungsanleitung

Magnetbefestigung MAG01
D
Bedienungsanleitung
Die Magnetbefestigung MAG01 ermöglich eine einfache, schnelle und leichte Montage von z.B.
Rauchwarnmeldern. Sie ist nicht geeignet für Melder mit einem Durchmesser von weniger als 7 cm oder
mehr als 15 cm und einem Gewicht von mehr als 250 g. Die effektive Kontaktfläche darf 25% der Fläche
des jeweiligen Klebepads nicht unterschreiten. Beachten Sie dazu die Montagevorschriften des Melders.
Die Magnetbefestigung eignet sich für eine Montage auf glatten und waagerechten Oberflächen, nicht
auf Raufaser oder losem Putz. Sie ist ebenfalls nicht geeignet für Vinyltapeten,
antihaftbeschichtete, silikonisierte oder teflonbeschichtete Oberflächen. Die Magnetbefestigung darf
nicht über Kinderbetten oder dem Kopfende von Betten angebracht werden.
Montage
Die Magnetbefestigung besteht aus zwei Teilen - einer Metallscheibe ohne Magnete, die an der Decke
angebracht wird, und einer Metallscheibe mit zwei Magneten, die am Sockel des Melders befestigt wird.
Die Metallscheibe für die Decke muss an einer geeigneten Stelle angebracht werden, wie in der
Bedienungsanleitung des Melders beschrieben. Stellen Sie sicher, dass die Montagestelle trocken,
sauber, staub- und fettfrei ist. Wenn die Metallscheibe einmal befestigt ist, kann sie nicht mehr
zerstörungsfrei entfernt werden.

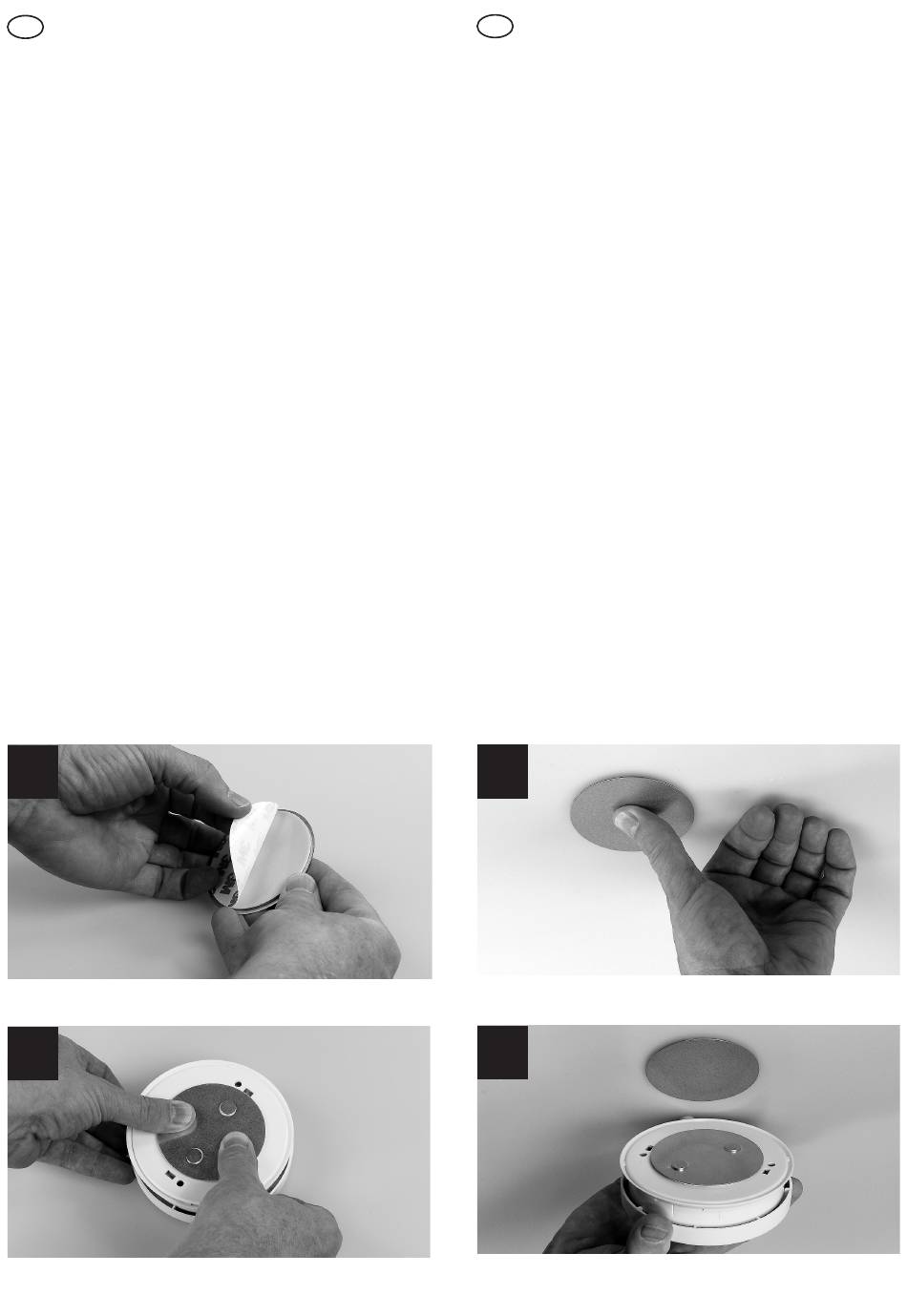

1. Entfernen Sie die Schutzfolie von der Metallscheibe für die Decke (ohne Magnete, s. Abb. A), und
befestigen Sie die Metallscheibe an der Montagestelle. Drücken Sie
Sekunden lang fest an (s. Abb. B).
2. Die Metallscheibe für den Melder (mit Magneten) wird auf der Rückseite des Meldersockels
angebracht. Entfernen Sie die Schutzfolie von der Metallscheibe (s. Abb. A), und kleben Sie die
Metallscheibe auf den Sockel. Drücken Sie die Metallscheibe ca. 10 Sekunden lang fest an (s. Abb. C).
3. Der Melder wird nun einfach mittig auf die Metallscheibe an der Decke aufgesetzt (s. Abb. D).
Um den Melder abzunehmen, ziehen Sie ihn nicht senkrecht nach unten, sondern schieben Sie ihn
seitlich von der Metallscheibe.
Beachten Sie die Anweisungen zum Testvorgang in der Bedienungsanleitung des Melders, und prüfen
Sie dabei die Montagefestigkeit der Magnetbefestigung.
A
C
F
La fixation magnétique MAG01 permet le montage simple, rapide et facile de détecteurs de fumée p.ex.
Elle ne convient pas pour les détecteurs dont le diamètre est inférieur à 7 cm ou supérieur à 15 cm et dont
le poids est supérieur à 250 g. La surface de contact effective ne doit pas être inférieure à 25 % de la
surface de la pastille adhésive correspondante. Veuillez observer, pour cela, les prescriptions de montage
du détecteur. La fixation magnétique peut être installée sur des surfaces lisses et horizontales mais pas
Styropor® , sur du papier baldavoine ou du crépi. Elle ne convient pas non plus pour les papiers peints vinyle, le
Styropor® ni les surfaces anti-adhérentes, à revêtement de silicone ou de téflon. Ne pas appliquer la
fixation magnétique au-dessus de lits d'enfants ou à l'extrémité de la tête de lits.
Montage
La fixation magnétique est composée de deux parties - un disque métallique sans aimant que l'on
applique au plafond et un disque métallique doté de deux aimants que l'on fixe sur le socle du détecteur.
Comme indiqué dans le mode d'emploi du détecteur, il faut appliquer le disque métallique pour le
plafond à un emplacement approprié. Veillez à ce que cet emplacement soit sec, propre et ne présente
pas de traces de poussière ou de graisse. Une fois le disque métallique est fixé, il n'est plus possible de le
retirer sans dommages.
1. Retirez le film protecteur du disque métallique pour le plafond (sans aimant, voir fig. A) et fixez le
die Metallscheibe ca. 10 disque métallique sur l'emplacement de montage. Appuyez sur le disque métallique pendant env. 10
secondes (voir fig. B).
2. Le disque métallique pour le détecteur (avec aimants) doit être appliqué sur la partie arrière du socle
du détecteur. Retirez le film protecteur du disque métallique (voir fig. A) et collez le disque métallique
sur le socle. Appuyez sur le disque métallique pendant env. 10 secondes (voir fig. C).
3. Placez ensuite le détecteur tout simplement au centre du disque métallique monté au plafond (voir fig.
D).
Pour enlever le détecteur, ne le tirez pas verticalement vers le bas mais écartez-le latéralement du disque
métallique.
Conformez-vous aux instructions du mode d'emploi du détecteur pour en tester le fonctionnement, tout en
vous assurant que la fixation magnétique est correctement immobilisée.
Fixation magnétique MAG01
Mode d'emploi
B
D
