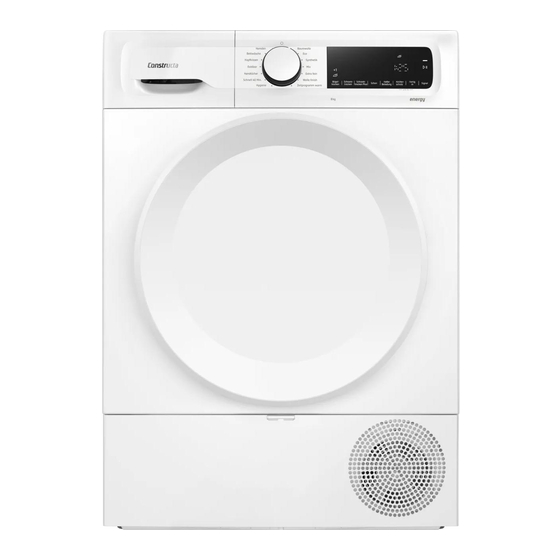

CONSTRUCTA CWQ3R401 Gebrauchs- Und Montageanleitung
Inhaltsverzeichnis
Inhaltsverzeichnis
Verwandte Anleitungen für CONSTRUCTA CWQ3R401
Inhaltszusammenfassung für CONSTRUCTA CWQ3R401
- Seite 1 Wäschetrockner CWQ3R401 de Gebrauchs- und Montageanleitung...
-
Seite 2: Inhaltsverzeichnis
de Inhaltsverzeichnis Weitere Informationen und Erklärungen finden Sie online. Scannen Sie den QR-Code auf der Titelseite. Inhaltsverzeichnis Inhaltsverzeichnis 1 Sicherheit ........ 3 11 Grundlegende Bedienung .. 2 3 1.1 Allgemeine Hinweise .... 3 11.1 Gerät einschalten... -
Seite 3: Sicherheit
Sicherheit de 20 Technische Daten .... 4 0 1 Sicherheit Sicherheit Beachten Sie die nachfolgenden Sicherheitshinweise. 1.1 Allgemeine Hinweise ¡ Lesen Sie diese Anleitung sorgfältig. ¡ Bewahren Sie die Anleitung sowie die Produktinformationen für einen späteren Gebrauch oder Nachbesitzer auf. ¡... -
Seite 4: Sichere Installation
de Sicherheit 1.4 Sichere Installation WARNUNG ‒ Stromschlaggefahr! Unsachgemäße Installationen sind gefährlich. Das Gerät nur gemäß den Angaben auf dem Typenschild an- schließen und betreiben. Das Gerät nur über eine vorschriftsmäßig installierte Steckdose mit Erdung an ein Stromnetz mit Wechselstrom anschließen. Das Schutzleitersystem der elektrischen Hausinstallation muss vorschriftsmäßig installiert sein. - Seite 5 Sicherheit de Nur vom Hersteller zugelassene Adapter und Netzanschlusslei- tungen verwenden. Wenn die Netzanschlussleitung zu kurz ist und keine längere Netzanschlussleitung verfügbar ist, Elektrofachbetrieb kontaktie- ren, um die Hausinstallation anzupassen. WARNUNG ‒ Verletzungsgefahr! Das hohe Gerätegewicht kann beim Anheben zu Verletzungen führen. Das Gerät nicht allein anheben. Wenn dieses Gerät unsachgemäß...
-
Seite 6: Sicherer Gebrauch
de Sicherheit Bei unsachgemäß verlegten Schläuchen und Netzanschlussleitun- gen besteht Stolpergefahr. Die Schläuche und Netzanschlussleitungen so verlegen, dass keine Stolpergefahr besteht. Wenn das Gerät an vorstehenden Bauteilen bewegt wird, wie z. B. der Gerätetür, können die Teile abbrechen. Nicht das Gerät an vorstehenden Bauteilen bewegen. VORSICHT ‒ Schnittgefahr! Scharfe Kanten am Gerät können beim Berühren zu Schnittverlet- zungen führen. - Seite 7 Sicherheit de Bei ausgedienten Geräten den Netzstecker der Netzanschluss- leitung ziehen, danach die Netzanschlussleitung durchtrennen und das Schloss der Gerätetür so weit zerstören, dass die Gerä- tetür nicht mehr schließt. WARNUNG ‒ Erstickungsgefahr! Kinder können Kleinteile einatmen oder verschlucken und da- durch ersticken. Kleinteile von Kindern fernhalten.
-
Seite 8: Sichere Reinigung Und War
de Sicherheit Leicht entzündliche Gegenstände, wie Feuerzeuge oder Zündhöl- zer, können sich beim Trocknen entzünden. Vor dem Trocknen alle leicht entzündlichen Gegenstände aus den Taschen der Wäsche entfernen. Wenn ungewaschene Wäsche mit Lösungsmitteln, Öl, Wachs, Wachsentferner, Farbe, Fett oder Fleckenentferner in Kontakt war, kann sie sich beim Trocknen entzünden. -
Seite 9: Sachschäden Vermeiden
Sachschäden vermeiden de Nur dafür geschultes Fachpersonal darf Reparaturen am Gerät durchführen. Nur Original-Ersatzteile dürfen zur Reparatur des Geräts verwen- det werden. Wenn die Netzanschlussleitung dieses Geräts beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdun- gen zu vermeiden. -
Seite 10: Umweltschutz Und Sparen
de Umweltschutz und Sparen schutz (je nach Geräteausstattung z. Vor dem Trocknen die Wäsche in B. Flusensieb, Flusendepot, Filtermat- der Waschmaschine schleudern. te) kann zu Geräteschäden führen. Bei jedem Trocknungsvorgang die Nicht das Gerät mit einem fehlen- volle Beladungsmenge der Pro- den, unvollständigen oder defekten gramme ausnutzen. -
Seite 11: Lieferumfang
Aufstellen und Anschließen de Das Gerät auf sichtbare Beschädi- Gefrierendes Restwasser im Gerät gungen prüfen. kann zu Geräteschäden führen. Seite 24 Die Tür öffnen. Nicht das Gerät in frostgefährdeten Das Zubehör aus der Trommel ent- Bereichen oder im Freien aufstel- fernen. len und betreiben. -
Seite 12: Wasserablaufschlauch
de Aufstellen und Anschließen Keine Schläuche und Netzanschluss- Den Kondenswasserschlauch vom leitung zwischen Wand und Gerät Stutzen ziehen. einklemmen. 4.4 Wasserablaufschlauch Während des Trocknens entsteht Kondenswasser, das Ihr Gerät werk- seitig im Kondenswasserbehälter sammelt. Verwenden Sie den Was- serablaufschlauch, um überschüssi- ges Kondenswasser direkt ins Ab- wasser zu leiten. -
Seite 13: Gerät Ausrichten
Aufstellen und Anschließen de Den Wasserablaufschlauch in die einer Schlauchfüh- Schlauchführung einsetzen. rung in minimal 80 cm und maxi- mal 100 cm Höhe befestigen. Hinweis: Mit dem Y-Verteiler Seite 22 kön- nen Sie den Was- serablaufschlauch eines zusätzlichen Geräts wie z. B. einer Waschma- Stellen Sie sicher, den Wasserab- schine am glei- laufschlauch nicht zu knicken. -
Seite 14: Gerät Elektrisch Anschließen
de Kennenlernen tung mit einer Wasserwaage prü- 4.6 Gerät elektrisch anschlie- fen. ßen Den Netzstecker der Netzan- schlussleitung des Geräts in eine Steckdose in der Nähe des Geräts stecken. Die Anschlussdaten des Geräts fin- den Sie in den Technischen Daten Seite 40 . ... -
Seite 15: Bedienfeld
Display de Seite 24 Lüftungsöffnung Tür Wartungsklappe der Bodenein- Kondenswasserbehälter heit Seite 30 Seite 28 Flusensieb Seite 25 Bedienfeld Seite 15 5.2 Bedienfeld Über das Bedienfeld stellen Sie alle Funktionen Ihres Geräts ein und erhalten Informationen zum Betriebszustand. Seite 20 Seite 15 Programme Display ... - Seite 16 de Display Das Display zeigt je nach Programmstatus einige Hinweise im Bereich z. B. Beispielhafte Displayanzeige Anzeige Beschreibung 0:40 1 Voraussichtliche Programmdauer oder Restzeit des Pro- gramms in Stunden und Minuten. Seite 21 1:25 Zeitprogramm ist eingestellt. 1 Empfehlung der maximalen Beladungsmenge für das ein- gestellte Programm in kg.
-
Seite 17: Tasten
Tasten de Anzeige Beschreibung Die Knitterreduzierung ist aktiviert. "Tasten", Seite 19 Schonendes Trocknen für empfindliche Textilien ist akti- Seite 19 viert. Seite 20 Die halbe Beladungsmenge ist aktiviert. Seite 20 Leiser Trocknen ohne Signaltöne ist aktiviert. Den Kondenswasserbehälter leeren und einschieben. Seite 28 ... - Seite 18 de Tasten Taste Auswahl Beschreibung rät ausgeschaltet, bleibt die Kindersicherung akti- viert. "Kindersicherung", Seite 29 Schranktrocken Plus Schranktrocken Plus Mit der Auswahl Schranktrocken Plus ist das Trockenziel akti- viert. Das Trockenziel legt fest, wie feucht oder trocken die Wäsche nach dem Program- mende ist.
- Seite 19 Tasten de Taste Auswahl Beschreibung Bügeltrocken Bügeltrocken Mit der Auswahl Bügel- trocken ist das Tro- ckenziel aktiviert. Das Trockenziel legt fest, wie feucht oder trocken die Wäsche nach dem Program- mende ist. "Trockenziel", Seite 28 Mit der Auswahl +1 , +2 oder +3 ist das Trockenziel angepasst.
-
Seite 20: Programme
de Programme Taste Auswahl Beschreibung Signal aktivieren Bediensignale und Hin- deaktivieren weissignale aktivieren oder deaktivieren. Halbe Beladung aktivieren Einzelne Wäschestücke deaktivieren oder kleine Beladungs- mengen trocknen. Hinweis: Die Pflegeetiketten der Wä- 8 Programme sche geben Ihnen zusätzliche Hinwei- Programme se zur Programmwahl. Sie können Ihre Textilien entweder "Pflegekennzeichen auf den Pflege- mit einem Automatikprogramm oder... -
Seite 21: Zeitprogramme
Programme de Programm Beschreibung max. Bela- dung (kg) Hygiene Strapazierfähige und kochfeste Textilien aus Baumwolle und Leinen trocknen. Geeignet für erhöhte hygienische Ansprü- che. Outdoor Wetter- und Outdoorbekleidung mit Mem- branbeschichtung und wasserabweisende Textilien trocknen. Kopfkissen Kopfkissen mit Daunenfüllung oder Syn- ein Kopf- thetikfasern trocknen. -
Seite 22: Zubehör
de Zubehör Programm Beschreibung max. Bela- dung (kg) Hinweis: Die Textilien werden flauschiger, aber nicht getrocknet. Entnehmen Sie die Textilien nach Pro- grammende und lassen sie trocknen. Zeitprogramm warm Alle Textilarten außer Wolle und Seide trocknen. Geeignet für vorgetrocknete oder leicht feuchte Wäsche und zum Nachtrocknen mehrlagiger, dicker Wäsche. -
Seite 23: Wäsche
Wäsche de Verwendung Bestellnummer Ablauf des Siphons an- schließen. Filtermatte Ersatzteil zum Schutz vor 12022801 Flusen für das Filtersys- tem der Bodeneinheit. Podest Gerät erhöht aufstellen, WZDP20D, WTZPW20D damit es leicht beladen und entladen werden kann. 10.2 Pflegekennzeichen auf 10 Wäsche den Pflegeetiketten Wäsche 10.1 Wäsche vorbereiten Pflegekennzeichen Trocknen... -
Seite 24: Programm Einstellen
de Grundlegende Bedienung "Wäsche", Seite 23 11.2 Programm einstellen Die Trommel ist leer. Programmwähler drehen und auf Seite 24 Die Tür öffnen. das gewünschte Programm stellen. Die Wäsche in die Trommel legen. "Programme", Seite 20 Die Tür schließen. Wenn gewünscht, die Programm- Stellen Sie sicher, dass keine Wä- einstellungen anpassen. -
Seite 25: Wäsche Entnehmen
Grundlegende Bedienung de Die Wäsche entnehmen. Das zweiteilige Flusensieb nach- Seite 25 einander entfernen. 11.8 Wäsche entnehmen Die Tür öffnen. Seite 24 Die Wäsche aus der Trommel neh- men. 11.9 Gerät ausschalten Den Programmwähler auf stel- len. 11.10 Flusensieb Die Flusen der Mulde entfernen. Während des Trocknens werden die Flusen aus der Wäsche im Flusen- sieb gesammelt. -
Seite 26: Filtersystem Der Bodeneinheit
de Grundlegende Bedienung Die beiden Flusensiebe gründlich Das zweiteilige Flusensieb einset- mit fließendem, warmem Wasser zen. reinigen und abtrocknen. Die Tür schließen. Hinweis: Das Reinigungswasser in 11.11 Filtersystem der Boden- einem Gefäß sammeln, z. B. einem einheit Eimer. Nach dem Reinigen den In- halt des Gefäßes durch einen Filter Während des Trocknens werden die gießen, z. B. - Seite 27 Grundlegende Bedienung de Die Filtermatte vorsichtig von den Die Filtermatte mit fließendem, war- Halterungen entfernen. mem Wasser gründlich reinigen und mit der Hand ausdrücken. Stellen Sie sicher, die Filtermatte nicht zu verformen oder zu be- Sie können starke Verunreinigun- schädigen. gen vorsichtig mit einem Staubsau- Die Wärmetauscherabdeckung mit ger entfernen.
-
Seite 28: Kondenswasserbehälter
de Trockenziel Hinweis: Sie können die Filtermat- Den Kondenswasserbehälter lee- Seite 23 als Ersatzteil beim ren. Kundendienst bestellen. Die Bodeneinheit schließen. Seite 32 11.12 Kondenswasserbehälter Während des Trocknens entsteht Kondenswasser, das Ihr Gerät werk- seitig im Kondenswasserbehälter sammelt. Hinweis: Betreiben Sie dieses Gerät mit dem mitgelieferten Wasserablauf- Stellen Sie sicher, den Kondens- schlauch. -
Seite 29: Trockenziel Ändern
Kindersicherung de Wiederholt auf Schranktrocken , Trockenziel Beschreibung Schranktrocken Plus oder Bügel- Schranktro- Für mehrlagige, dicke trocken drücken, um das Tro- cken Plus Wäsche, die schlecht ckenziel von "+1" (trocken) bis trocknet. "+3" (am trockensten) anzupas- Schranktro- Für normale, einlagi- sen. cken ge Wäsche. -
Seite 30: Übersicht Der Grundeinstellungen
de Reinigen und Pflegen 14.1 Übersicht der Grundein- 15 Reinigen und Pflegen stellungen Reinigen und Pflegen Damit Ihr Gerät lange funktionsfähig bleibt, reinigen und pflegen Sie es sorgfältig. 15.1 Bodeneinheit Die Bodeneinheit ist der untere, zu- gängliche Bereich des Geräts, in dem sich der Wärmetauscher befin- det. - Seite 31 Reinigen und Pflegen de Die Wärmetauscherabdeckung am Die mittlere Lasche des Einsatzes Griff herausziehen. leicht anheben. Den Einsatz waagerecht herauszie- Bodeneinheit reinigen hen. Sie können sichtbare Verunreinigun- gen in der Bodeneinheit entfernen. VORSICHT Schnittgefahr! Scharfe Kanten am Wärmetauscher können beim Berühren zu Schnittver- letzungen führen.
-
Seite 32: Feuchtigkeitssensor
de Reinigen und Pflegen Das Gitter des Lufteinlasses vor- Bodeneinheit schließen sichtig mit dem Bürstenaufsatz ei- Voraussetzung: Die Bodeneinheit ist nes Staubsaugers reinigen. geöffnet. "Bodeneinheit öffnen", Seite 30 Die Wärmetauscherabdeckung am Griff einsetzen. Stellen Sie sicher, das Gitter dabei nicht zu verformen oder zu be- schädigen. -
Seite 33: Störungen Beheben
Störungen beheben de Restfeuchte der Wäsche ändert das Hinweis: Wenn Sie das Gerät nicht Gerät die Dauer des Automatikpro- wie beschrieben reinigen, kann die gramms. Gerätefunktion beeinträchtigt werden. Die Tür öffnen. Feuchtigkeitssensor reinigen Den Feuchtigkeitssensor mit einem Auf dem Feuchtigkeitssensor können Schwamm reinigen. - Seite 34 de Störungen beheben Störung Ursache und Störungsbehebung und Programm Wasserablaufschlauch ist nicht korrekt angeschlossen, wurde abgebrochen. geknickt oder eingeklemmt. Prüfen Sie die Installation des Wasserablauf- Seite 12 schlauchs. Wasserablaufschlauch ist verstopft. Spülen Sie den Wasserablaufschlauch mit Leitungs- wasser. Fremdkörper ist in der Bodeneinheit. Seite 30 Öffnen Sie die Bodeneinheit.
- Seite 35 Störungen beheben de Störung Ursache und Störungsbehebung Trocknungszeit ist zu Wärmetauscher ist verunreinigt. Seite 30 lang. Öffnen Sie die Bodeneinheit. Seite 31 Reinigen Sie den Wärmetauscher. Seite 32 Schließen Sie die Bodeneinheit. Brummende, surrende Kein Fehler. Kompressor, Kompressorbelüftung oder oder pumpende Ge- Kondenswasserpumpe ist aktiv.
-
Seite 36: Transportieren, Lagern Und Entsorgen
de Transportieren, Lagern und Entsorgen Störung Ursache und Störungsbehebung Knitterbildung. Pflegeleichte Textilien wurden zu lang getrocknet. Ändern Sie das Trockenziel oder passen Sie das Seite 28 Trockenziel an. Knitterreduzierung ist nicht aktiviert. Seite 17 Aktivieren Sie die Knitterreduzierung. Wasser läuft aus. Gerät ist nicht korrekt ausgerichtet. -
Seite 37: Kundendienst
Kundendienst de Die Netzanschlussleitung durch- Detaillierte Informationen über die trennen. Garantiedauer und die Garantiebedin- Das Gerät umweltgerecht entsor- gungen in Ihrem Land erhalten Sie gen. über den QR-Code auf dem beilie- Informationen über aktuelle Entsor- genden Dokument zu den Service- gungswege erhalten Sie bei Ihrem kontakten und Garantiebedingungen, Fachhändler sowie Ihrer Gemein- bei unserem Kundendienst, Ihrem... - Seite 38 de Verbrauchswerte 932/2012. Die auf dem Energielabel deklarierten Verbrauchswerte dieses Pro- gramms beziehen sich auf einen Feuchtigkeitsgehalt der Wäsche von 60%. Die für andere Programme angegebenen Werte sind Richtwerte und wurden in Übereinstimmung mit der geltenden Norm EN61121 ermittelt. Die tatsächlichen Werte können je nach Gewebeart, Zusammensetzung der zu trocknenden Wäsche, Restfeuchte im Gewebe, eingestelltem Trocknungsgrad, Beladungsmenge, Umgebungsbedingungen und Aktivierung von Zusatzfunktio- nen von den angegebenen Werten abweichen.
- Seite 39 Verbrauchswerte de Programm End- Bela- Schleu- Pro- Energie- feuchte dung der- fangs- gramm- ver- (kg) dreh- feuchte dauer brauch zahl (U/ (h:min) (kWh/ min) Zyklus) 1400 1:28 0,75 1 1000 2:40 1,51 1000 1:40 0,87 3:00 1,71 1:52 0,99 Baumwolle + Bügel- 12,0 1400 1:52...
-
Seite 40: Technische Daten
de Technische Daten Leistungsaufnah- Aus-Zustand: 20 Technische Daten 0,30 W Technische Daten Unausgeschal- Gerätehöhe 84,2 cm teter Zustand: Gerätebreite 59,8 cm 0,30 W Gerätetiefe 61,3 cm Umgebungstem- Mindestens: Gerätetiefe mit 64,8 cm peratur 5 °C geschlossener Maximal: 35 °C Tür Länge der Netz- 145 cm Gerätetiefe mit 109,6 cm anschlussleitung geöffneter Tür Dieses Produkt enthält Lichtquellen Gewicht 45,6 kg... - Seite 44 *9001992808* BSH Hausgeräte GmbH 9001992808 (050605) Carl-Wery-Straße 34 81739 München, GERMANY...
