1 - A/B OUTPUT Ausgang
2 - Eingang B
3 - Eingang A
Verbindung mit MGC-6
Die Verbindung der Geräte sollten Sie mit dem Kabel vornehmen, das zum
mitgelieferten Zubehör des AUX A/B SWITCH gehört. Verbinden Sie den AUX
IN des AUX A/B SWITCH mit einem der Anschlüsse AUX1-4 des MGC-6.
Zum Umschalten verwenden Sie nun die entsprechenden Taster der
AUXILIARY SECTION des MGC-6.
Sie können einen zweiten AUX A/B SWITCH an den anschließen, der bereits
mit dem MGC-6 verbunden ist.

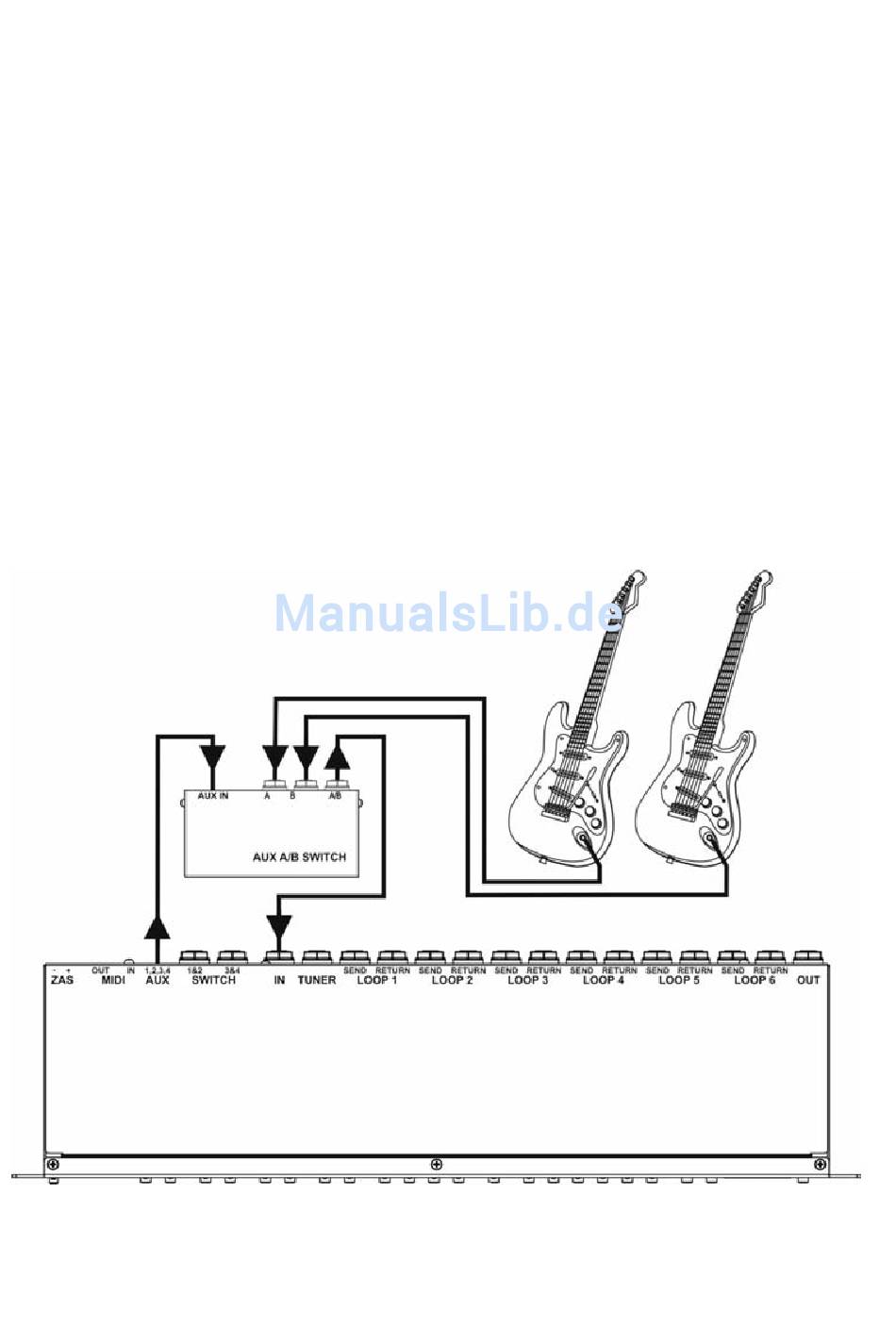

Nachfolgend finden Sie ein Anschlussbeispiel für den AUX A/B SWITCH.
2
4 - Anzeigen A und B
5 - AUX OUT Ausgang
6 - AUX IN Eingang
Gitarren-Umschalter
