PL-AUDIO Cube Sicherheitshinweise Und Bedienungsanleitung
Akkubox
Verwandte Anleitungen für PL-AUDIO Cube
Inhaltszusammenfassung für PL-AUDIO Cube

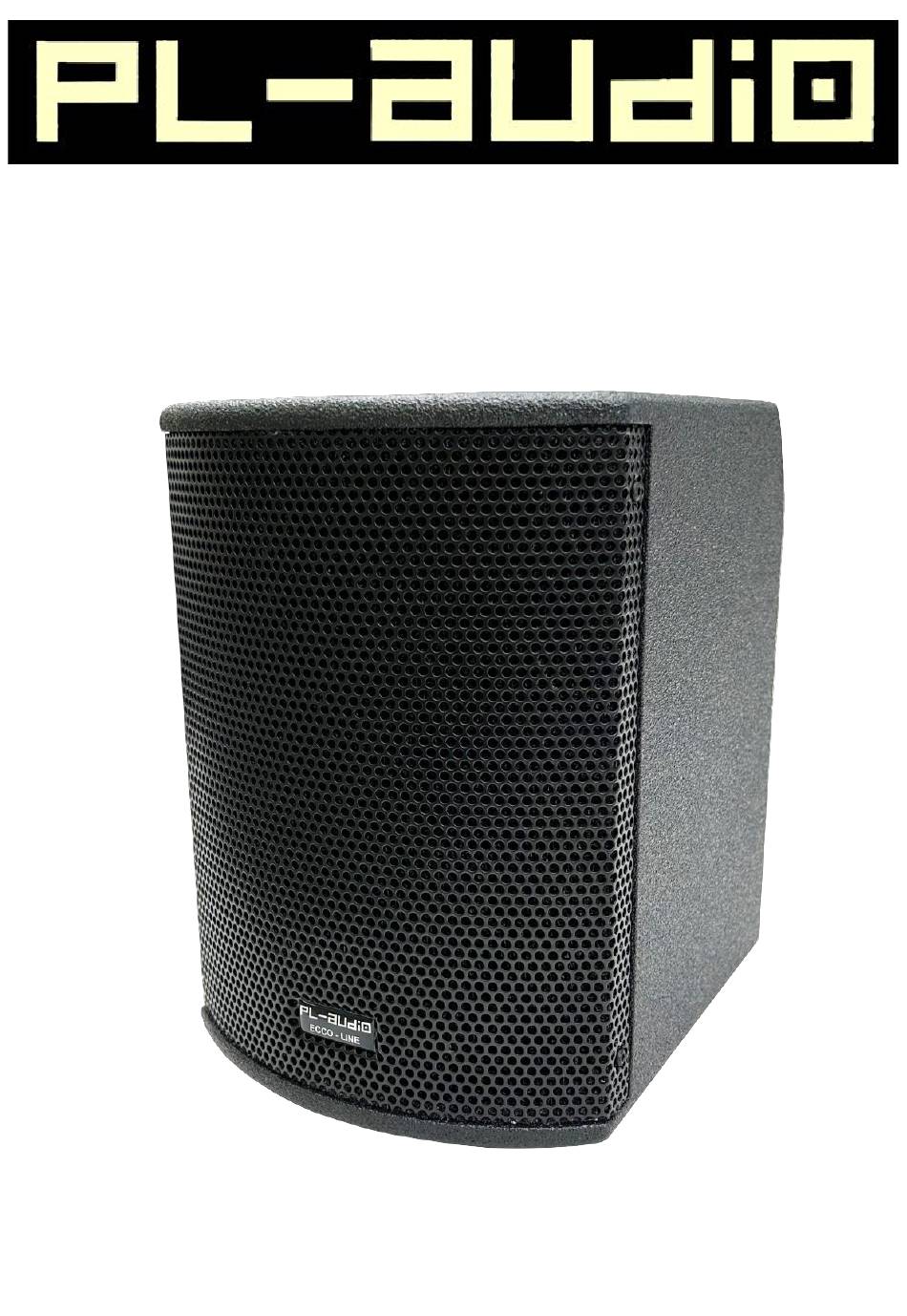

- Seite 1 Sicherheitshinweise Bedienungsanleitung Akkubox „Cube“ AKKU-BOX „Cube“ Transportables Verstärkersystem...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis 1. Sicherheitshinweise 2. Beschreibung der Bedieneinheit 3. Bedienung 4. Beschreibung des Mp3 Players / Bluetooth Receivers 5. Beschreibung der Fernbedienung 6. Ladevorgang 7. Spezifikationen... -
Seite 3: Sicherheitshinweise
Mehrere Systeme aufeinanderstellen, sichern Sie diese mit Spanngurten gegen unbeabsichtigte Bewegungen. ▪ Verwenden Sie sowohl für die Montage als auch für den mobilen Einsatz nur von PL-audio spezifiziertes und geprüftes Zubehör. Beachten Sie die korrekte Anwendung und die maximale Belastbarkeit der Zubehörteile, wie in den spezifischen Montageanleitungen, den Flugsystem- und Rigginghandbüchern... - Seite 4 ▪ Überprüfen Sie Lautsprechergehäuse und Zubehörteile regelmäßig auf sichtbare Verschleißmerkmale und tauschen Sie diese gegebenenfalls aus. ▪ Kontrollieren Sie alle tragenden Schraubverbindungen der Montagevorrichtungen regelmäßig. ▪ Sorgen sie bei der Leitungsverlegung dafür, dass durch die verlegten Leitungen keine Gefährdungen entstehen. Achten sie darauf sicherheitsrelevante Einrichtungen von Kabelführungen freizuhalten.
- Seite 5 Allgemeine Hinweise Der Aufbau, der Abbau sowie der Betrieb dürfen nur durch Fachpersonal erfolgen, das mit den einschlägigen Bestimmungen vertraut ist und sich entsprechend verhält. Beachten Sie bitte, dass alle genannten Vorschriften in erster Linie für Deutschland gelten. Wenn Sie in anderen Ländern arbeiten, informieren Sie sich über die dort geltenden Vorschriften und halten Sie sich an die jeweiligen Bestimmungen.
- Seite 6 Nehmen Sie das Gerät nicht in Betrieb und ziehen Sie sofort den Netzstecker aus der Steckdose, wenn sichtbare Schäden am Gerät oder am Netzkabel vorhanden sind, wenn nach einem Sturz oder ähnlichem der Verdacht auf einen Defekt besteht, wenn Funktionsstörungen auftreten. Geben Sie das Gerät in jedem Fall zur Reparatur in eine Fachwerkstatt.
- Seite 7 WEEE – Reg. Nr. DE 68629698 Elektrische und elektronische Geräte müssen am Ende ihrer Nutzungsdauer vom Hausmüll getrennt entsorgt werden. Entsorgen Sie das Produkt gemäß den jeweils gültigen Bestimmungen und ggf. vertraglichen Vereinbarungen. Bestehen Fragen zur Entsorgung, setzen Sie sich bitte mit PL-audio in Verbindung.
-
Seite 8: Beschreibung Der Bedieneinheit
2. Beschreibung der Bedieneinheit 1. VOLUME Lautstärkeregler für XLR / Klinke 6,3 mm Kombi Buchse 2. MIC/LINE- Eingangsbuchse XLR / Klinke 6,3 mm Kombi Buchse Anschlussmöglichkeit für ein Mikrofon über XLR oder eine Audioquelle mit Line-Signal über TRS (6,3 mm Stereoklinke) 3. -
Seite 9: External Speaker
Über diesen Schalter kann der interne Lautsprecher des Cubes ausgeschaltet werden, sodass nur ein optional angeschlossener, passiver Lautsprecher hörbar ist. 8. DC IN 15V Um den Akku aufzuladen oder den Cube im Netzbetrieb zu benutzen, wird an dieser Buchse das mitgelieferte Netzteil angeschlossen. 9. TONE Klangregler für den eingebauten Player und die Chinch... - Seite 10 3. Betriebsanleitung Drehen Sie vor dem Einschalten alle Lautstärkeregler nach links, um nicht gewollte laute Geräusche zu vermeiden. Wenn der Cube betriebsbereit ist schalten Sie ihn mit dem POWER-Schalter (14) ein. Die Stromversorgung wird durch die gelbe Led AMP (11) angezeigt.
-
Seite 11: Beschreibung Des Mp3 Players / Bluetooth Receivers
4. Beschreibung des MP3 Players/Bluetooth Receiver 1. USB A Anschluss 2. Display 3. Mode Auswahl des Wiedergabemediums USB, SD/MMC, Bluetooth Der Player schaltet automatisch in den Bluetooth-Modus, wenn sich keine Medien in den USB- oder SD/MMC- Steckplätzen befinden. Öffnen sie die Bluetooth Einstellungen ihres abspielenden Gerätes und verbinden sie sich mit BT PLAYER. -
Seite 12: Beschreibung Der Fernbedienung
Durch drücken der Taste wird die Wiedergabe gestartet, durch erneutes drücken wird die Wiedergabe angehalten. 6. Zurück Taste Bei einmaligem drücken springt der Player an den Anfang des aktuellen Titels zurück, mehrmaliges drücken ermöglicht den Sprung zu den vorherigen Titeln. Durch drücken und halten verringern sie die Lautstärke. - Seite 13 Der Player schaltet automatisch in den Bluetooth-Modus, wenn sich keine Medien in den USB- oder SD/MMC- Steckplätzen befinden. 10. Mute Ein- / Aus 11. Zurück Taste Bei einmaligem drücken springt der Player an den Anfang des aktuellen Titels zurück, mehrmaliges drücken ermöglicht den Sprung zu den vorherigen Titeln.
-
Seite 14: Ladevorgang
Die Stromversorgung erfolgt über den integrierten Akku, welcher mit dem externen Ladegerät aufgeladen wird. 1. Um den Akku des Cube aufzuladen, verbinden Sie zuerst das Ladegerät mit der Buchse DC IN 15V (8) und schließen dann den Netzstecker an einer Steckdose (220 / 230VAC) an. -
Seite 15: Spezifikationen
8. SPEZIFIKATIONEN Klasse des Verstärkers Class-D RMS-Leistung Interne Lautsprecher 2 x 4" Breitbandlautsprecher Optionale passive Box 2 Ohm/80W Stromversorgung - über integrierten Akku - externes Ladegerät: 230V ~ / 50Hz Eingänge - Mic1 3mV (XLR, bal.) - Line1 Mono 30mV (6,3mm, bal.) - Line3 150mV (RCA, unbal.) Der zulässige... - Seite 16 Ort auf, um es bei zukünftigen Fragen zur Hand zu haben. Wenn Sie das Produkt wiederverkaufen, geben Sie dieses Dokument an den neuen Besitzer weiter. PL-audio GmbH & Co. KG Bachstraße 25 57482 Wenden +49 (0) 2762 40 04 -198 info@pl-audio.de...
