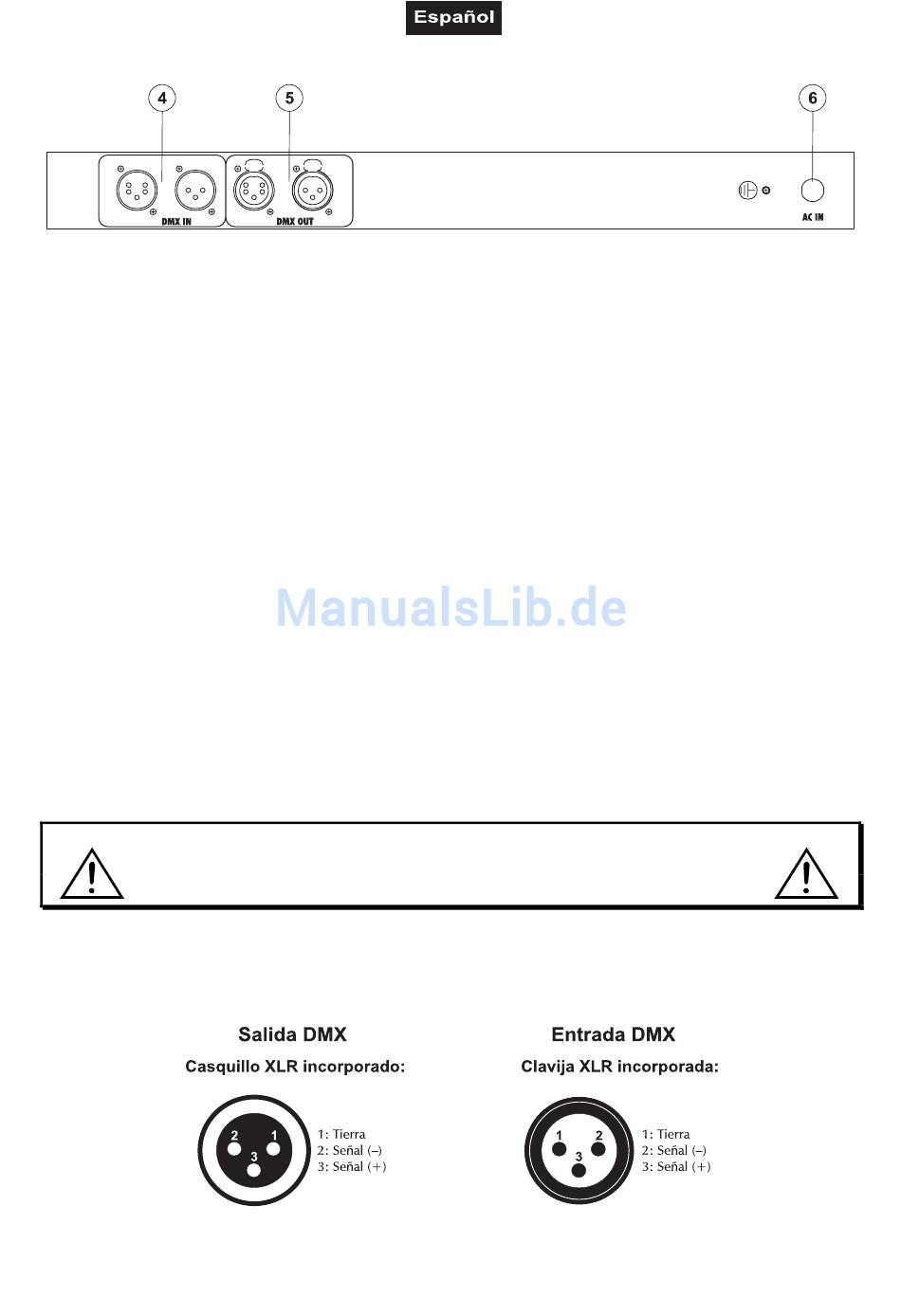

Panel trasero

4. SALIDA DMX
Conectores XLR 3 polos o 5 polos
5. ENTRADA DMX
Conectores XLR 3 polos o 5 polos
6. CONEXIÓN AC
4.3 Instalación
Instale el aparato en una superficie plana o en Rack.
Instalación en Rack: Este aparato está construido para racks de 19" (483 mm). El rack que usted use debe
ser un rack de doble puerta donde usted pueda abrir el panel frontal y el panel trasero. El rack debe
disponer de un ventilador para la refrigeración. Cuando monte el aparato en el rack, por favor asegúrese de
que hay suficiente espacio alrededor del aparato para que pueda circular el aire caliente. El
sobrecalentamiento continuo puede dañar su aparato.
Puede fijar el aparato en el rack con cuatro tornillos M6.
4.4 Conexión DMX
Vd. puede conectar el DMX-splitter directamente al controlador o después de un aparato DMX.
Vd. puede conectar hasta 32 aparatos DMX en cada salida DMX.
Cuando Vd. conecta el DMX-splitter después de un aparato DMX, el numero máximo de los aparatos DMX
antes el splitter no debe ser mas de 31.
Asegúrese de que los conductores del cable de datos no hagan
contacto entre si. Los aparatos no van a funcionar o no van
a funcionar correctamente.
La conexión entre controlador y proyector y entre proyector y proyector se tiene que efectuar con un cable
de dos polos con blindaje. La conexión se efectua mediante clavijas y conectores XLR 3 polos o 5 polos.
La ocupación de la conexión XLR es:
