Asus VG249Q5R Serie Bedienungsanleitung
Inhaltsverzeichnis
Inhaltsverzeichnis
Verwandte Anleitungen für Asus VG249Q5R Serie
Inhaltszusammenfassung für Asus VG249Q5R Serie

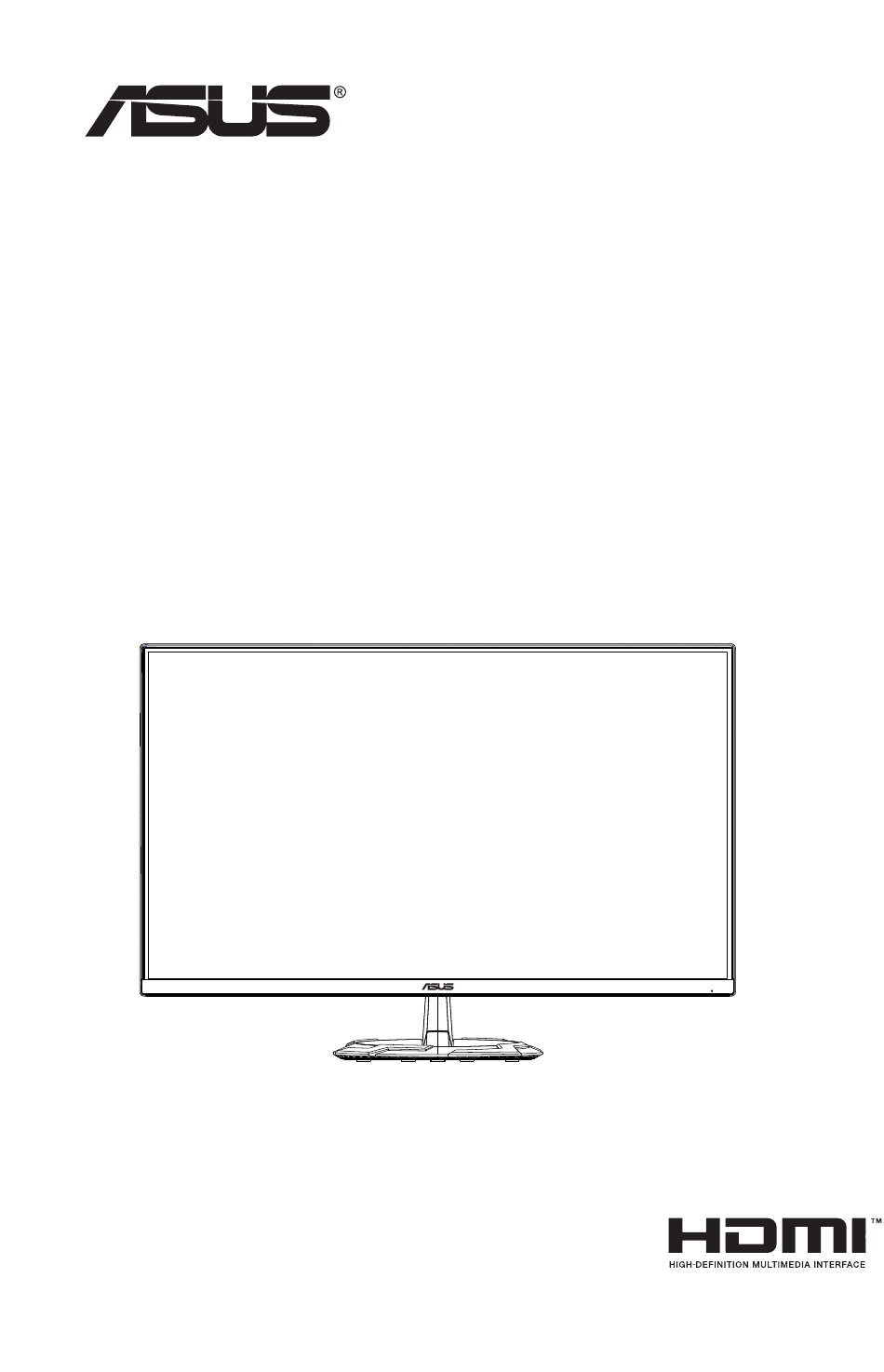

- Seite 1 VG249Q5R-Serie LCD-Monitor Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
ASUS stellt dieser Anleitung ohne Mängelgewähr und ohne jegliche Garantien und Gewährleistungen gleich welcher Art, ob ausdrücklich oder implizit, einschließlich implizierter Gewährleistungen von Markttauglichkeit und Eignung für einen bestimmten Zweck zur Verfügung. In keinem Fall haften ASUS, ihre Direktoren, leitenden Angestellten, Mitarbeiter oder Agenten für jegliche indirekten, speziellen, beiläufigen oder Folgeschäden (einschließlich Schäden durch entgangenen Gewinn, Geschäftsverlust,... -
Seite 3: Hinweise
Hinweise FCC-Hinweis Dieses Gerät erfüllt Teil 15 der FCC-Bestimmungen. Der Betrieb unterliegt den folgenden beiden Voraussetzungen: • Dieses Gerät darf keine Funkstörungen verursachen. • Dieses Gerät muss jegliche empfangenen Funkstörungen hinnehmen, einschließlich Störungen, die zu unbeabsichtigtem Betrieb führen können. Dieses Gerät wurde getestet und als mit den Grenzwerten für Digitalgeräte der Klasse B gemäß Teil 15 der FCC-Regularien übereinstimmend befunden. Diese Grenzwerte wurden geschaffen, um angemessenen Schutz gegen Störungen beim Betrieb in Wohngebieten zu gewährleisten. Dieses Gerät erzeugt, verwendet und strahlt Hochfrequenzenergie ab und kann – falls nicht in Übereinstimmung mit den Anweisungen des Herstellers installiert und verwendet – Störungen der Funkkommunikation verursachen. Allerdings ist nicht gewährleistet, dass es in bestimmten Installationen nicht zu Störungen kommt. Falls dieses Gerät Störungen des Radio- oder Fernsehempfangs verursachen sollte, was leicht durch Aus- und Einschalten des Gerätes herausgefunden werden kann, wird dem Anwender empfohlen, die Störung durch eine oder mehrere der folgenden Maßnahmen zu beseitigen: • Neuausrichtung oder Neuplatzierung der Empfangsantenne(n). • Vergrößern des Abstands zwischen Gerät und Empfänger. • Anschluss des Gerätes an einen vom Stromkreis des Empfängers getrennten Stromkreis. • Hinzuziehen des Händlers oder eines erfahrenen Radio-/ Fernsehtechnikers. Canadian Department of Communications – Hinweise Dieses Digitalgerät hält die Klasse-B-Grenzwerte hinsichtlich Funkemissionen von Digitalgeräten gemäß Radio Interference Regulations des Canadian Department of Communications ein. -
Seite 4: Konformitätserklärung
Konformitätserklärung Dieses Gerät stimmt mit den Anforderungen der Richtlinie des Rates zur Annäherung der Rechtsvorschriften der Mitgliedstaaten in Bezug auf EMV-Richtlinie (2014/30/EU), Niederspannungsrichtlinie (2014/35/EU), ErP-Richtlinie (2009/125/EC) und RoHS-Richtlinie (2011/65/EU) überein. Dieses Produkt wurde getestet und als mit den harmonisierten Standards für IT-Geräte übereinstimmend befunden. Diese harmonisierten Standards wurden im Amtsblatt der Europäischen Union veröffentlicht. Erklärung zum WEEE-Symbol Dieses Symbol am Produkt oder an seiner Verpackung zeigt an, dass dieses Produkt nicht mit Ihrem Hausmüll entsorgt werden darf. Stattdessen liegt es in Ihrer Verantwortung, Ihr Altgerät durch Übergabe an eine spezielle Sammelstelle für das Recycling von elektrischen und elektronischen Altgeräten zu entsorgen. Die separate Sammlung und das Recycling Ihres Altgerätes zum Zeitpunkt der Entsorgung tragen zur Schonung natürlicher Ressourcen und zur Gewährleistung eines die menschliche Gesundheit und Umwelt nicht gefährdenden Recyclings bei. Weitere Informationen über Sammelstellen für das Recycling Ihres Altgerätes erhalten Sie bei den lokalen Behörden, dem für Sie zuständigen Entsorgungsunternehmen oder dem Laden, in dem das Gerät gekauft wurde. EEE yönetmeliğine uygundur... -
Seite 5: Sicherheitshinweise
Sicherheitshinweise • Es empfiehlt sich, vor dem Aufstellen des Monitors die mitgelieferte Dokumentation aufmerksam durchzulesen. • Um Brände oder einen Stromschlag zu verhindern, darf der Monitor nicht Regen oder Feuchtigkeit ausgesetzt werden. • Versuchen Sie nicht, das Monitorgehäuse zu öffnen. Die gefährliche Hochspannung im Geräteinnern kann zu schweren Verletzungen führen. • Falls ein Teil der Stromversorgung beschädigt werden sollte, versuchen Sie nicht, die Komponenten selbst zu reparieren. Wenden Sie sich an einen qualifizierten Servicetechniker oder an Ihren Händler. • Überprüfen Sie vor Nutzung des Geräts, ob alle Kabel ordnungsgemäß eingesteckt und die Stromkabel nicht beschädigt sind. Wenden Sie sich bei derartigen Schäden sofort an den Händler, bei dem Sie das Gerät erworben haben. • Die Öffnungen und Schlitze oben oder seitlich am Gerätegehäuse dienen der Belüftung. Versperren Sie sie nicht. Stellen Sie das Gerät nie in der Nähe von oder über Heizkörper oder einer anderen Wärmequelle auf, wenn nicht für ausreichende Belüftung gesorgt ist. • Der Monitor sollte nur von der auf dem Etikett angegebenen Stromquelle versorgt werden. Wenn Sie nicht wissen, welche Stromspannung und -stärke bei Ihnen standardmäßig zu finden ist, wenden Sie sich an den Händler, bei dem Sie das Gerät gekauft haben, oder an den für Sie zuständigen Stromversorger. • Verwenden Sie den örtlichen Standards entsprechende Stecker. • Verhindern Sie Überlastungen bei Mehrfachsteckdosen und Verlängerungskabeln; Sie lösen u. U. einen Brand oder einen Stromschlag aus. • Vermeiden Sie Staub, Feuchtigkeit und extreme Temperaturen. Stellen Sie den Monitor nicht in einer Umgebung auf, in der mit Feuchtigkeit zu rechnen ist. Stellen Sie das Gerät auf eine stabile Fläche. - Seite 6 • Bei technischen Problemen mit dem Monitor wenden Sie sich an einen qualifizierten Servicetechniker bzw. den Händler, bei dem Sie das Gerät erworben haben. • Sorgen Sie für eine Erdung, bevor Sie den Netzstecker an die Steckdose anschließen. Achten Sie beim Trennen der Erdung darauf, zuvor den Netzstecker aus der Steckdose zu ziehen. WARNUNG Die Nutzung anderer als der angegebenen Kopf- oder Ohrhörer kann aufgrund übermäßiger Geräuschpegel zu Hörverlust führen. Bitte bestätigen Sie, dass das Verteilersystem in der Gebäudeinstallation über einen Trennschalter mit 120/240 V, 20 A (Maximum) verfügt. Bei Lieferung mit einem Netzkabel mit 3-poligem Stecker schließen Sie das Kabel an eine 3-polige geerdete Steckdose an. Setzen Sie den Erdungskontakt des Netzkabels nicht außer Kraft, bspw. Zur Anbringung eines 2-poligen Adapters. Der Erdungskontakt ist ein wichtiges Sicherheitsmerkmal. Stabilitätsgefahr. Das Produkt könnte herunterfallen und dabei schwere Verletzungen oder sogar den Tod verursachen. Dieses Produkt muss zur Verhütung von Verletzungen gemäß den Installationsanweisungen zuverlässig am Boden/ an der Wand befestigt werden. Das Produkt könnte herunterfallen und dabei schwere Verletzungen oder sogar den Tod verursachen. Viele Verletzungen, insbesondere bei Kindern, können durch einfache Vorsichtsmaßnahmen vermieden werden, wie: Verwenden Sie IMMER vom Hersteller des Produktsets empfohlene Schränke, Ständer oder Installationsmethoden. Verwenden Sie IMMER Möbel, die das Gewicht des Produktes zuverlässig tragen können. Achten Sie IMMER darauf, dass das Produkt nicht über die Kante des stützenden Möbels hinausragt. Unterrichten Sie Kinder IMMER über die Gefahren, die mit dem Klettern auf das Möbel zum Erreichen des Produktes oder seiner Bedienelemente einhergehen. Verlegen Sie mit Ihrem Produkt verbundene Kabel IMMER so, dass niemand darüber stolpert oder sie versehentlich herauszieht. Platzieren Sie das Produkt NIEMALS auf instabilen Untergrund. Platzieren Sie das Produkt NIEMALS auf einem hohen Möbel (z. B. Schränke oder Regale), ohne sowohl das Möbel als auch das Produkt an einer geeigneten Stütze zu verankern.
- Seite 7 Materialien und 0,01 % des Gewichts in homogenen Materialien bei Kadmium. Ausgenommen sind die in Schedule 2 der Vorschrift gelisteten Ausnahmen. ASUS CONTACT INFORMATION ASUSTeK Computer Inc. ASUS Computer International (America) ASUS Computer GmbH (Germany and Austria) Address 1F., No. 15, Address 48720 Kato Rd, Fremont, Address Harkortstr.
-
Seite 8: Pflege Und Reinigung
Pflege und Reinigung • Vor Hochheben oder Versetzen des Monitors sollten sämtliche Kabel herausgezogen werden. Halten Sie sich beim Aufstellen des Monitors an die Hinweise zum Anheben des Geräts. Fassen Sie das Gerät beim Heben oder Tragen an den Kanten. Heben Sie das Display nicht am Ständer oder am Kabel an. • Reinigung. Schalten Sie den Monitor aus und ziehen Sie das Stromkabel heraus. Reinigen Sie die Oberfläche mit einem fusselfreien, weichen Tuch. Hartnäckige Flecken können mit einem leicht mit einem milden Reiniger angefeuchteten Tuch entfernt werden. • Verwenden Sie keinen Reiniger, der Alkohol oder Aceton enthält. Verwenden Sie einen speziell für LCDs vorgesehenen Reiniger. Sprühen Sie den Reiniger niemals direkt auf den Bildschirm, da er in den Monitor tropfen und einen Stromschlag verursachen kann. Folgendes stellt keinen Fehler oder Problem dar: • Bei erstmaligem Gebrauch kann der Bildschirm flackern. Schalten Sie das Gerät am Stromschalter aus und wieder ein, damit das Flackern verschwindet. • Unter Umständen ist das Display unterschiedlich hell; dies hängt vom eingestellten Desktop-Hintergrund ab. • Wenn längere Zeit dasselbe Bild auf dem Display steht, hinterlässt es u. U. ein Nachbild. Dieses Bild verschwindet langsam. Sie können dieses Verschwinden durch Ausschalten des Geräts für mehrere Stunden (am Stromschalter) unterstützen. • Wenn der Bildschirm erlischt, blinkt oder leer bleibt, wenden Sie sich an den Händler, bei dem Sie das Gerät gekauft haben, oder das für Sie zuständige Servicecenter. Versuchen Sie nicht, den Monitor selbst zu reparieren! -
Seite 9: So Finden Sie Weitere Informationen
So finden Sie weitere Informationen Folgende Informationsquellen liefern weitere Hinweise sowie Updates für Produkte und Software: ASUS-Internetseiten Die ASUS-Internetseiten des Unternehmens für die einzelnen Länder liefern aktualisierte Informationen über Hardware und Software von ASUS. Die allgemeine Web-Site: http://www.asus.com Weitere Dokumentation Das Gerätepaket enthält u. U. vom Händler beigelegte Zusatzdokumentation. Diese ist nicht Teil des Standardpakets. Schützen Sie Ihre Augen mit den Monitoren ASUS EYE CARE Die neuesten ASUS-Monitore verfügen über exklusive Blaulichtfilter- und Flimmerschutz-Technologien, damit Ihre Augen in der heutigen digitalen Welt gesund bleiben. Beachten Sie https://www.asus.com/Microsite/display/eye_care_technology/ Rücknahmeservices ASUS' Recycling- und Rücknahmeprogramme entspringen unserem Streben nach höchsten Standards zum Schutz unserer Umwelt. Wir glauben, dass wir unsere Produkte, Batterien/Akkumulatoren und andere Komponenten sowie Verpackungsmaterialien durch die Bereitstellung von Lösungen für unsere Kunden verantwortungsbewusst recyceln können. Detaillierte Recyclinginformationen zu unterschiedlichen Regionen finden Sie unter http://csr.asus.com/english/Takeback.htm. -
Seite 10: Herzlich Willkommen
Herzlich willkommen! ® Vielen Dank, dass Sie diesen ASUS LCD-Monitor gekauft haben! Dieser neueste Widescreen LCD-Monitor von ASUS verfügt über ein schärferes, breiteres und helleres Display als seine Vorgänger plus eine Reihe von Funktionen, die das Arbeiten mit dem Gerät noch angenehmer und die Darstellung noch natürlicher machen. Diese Funktionen und Merkmale sorgen für die augenfreundliche und brillante Bildwiedergabe des Monitors! Lieferumfang Prüfen Sie den Lieferumfang auf folgende Komponenten: LCD-Monitor Monitorständer Monitorfuß Schnellstartanleitung Garantiekarte Netzkabel HDMI-Kabel (optional) DP-Kabel (optional) 1 x L-förmiger Schraubendreher (optional) 2 x Schraube Adapter • Wenn eine der o. a. Komponenten beschädigt ist oder fehlt, wenden Sie sich sofort an den Händler, bei dem Sie das Gerät gekauft haben. ASUS LCD-Monitor VG249Q5R-Serie... -
Seite 11: Monitor Montieren
Monitor montieren So montieren Sie den Monitor Legen Sie den Monitor mit der Bildfläche nach unten auf einen Tisch. Entfernen Sie die Abdeckung des Ständers. Roboter an eine Robotikadapter anschließen. Drehen Sie die Schraube im Uhrzeigersinn, um den Arm zu sichern. Installieren Sie dann die Ständerschloss. -
Seite 12: Anschließen Der Kabel
Anschließen der Kabel 1.4.1 Rückseite des LCD-Monitors HDMI-1-Port HDMI-2-Port DP-Eingang Kopfhörerausgang DC-Eingang ASUS LCD-Monitor VG249Q5R-Serie... -
Seite 13: Einführung
Einführung 1.5.1 Steuertaste verwenden Verwenden Sie die Steuertaste an der Rückseite des Monitors zum Anpassen der Bildeinstellungen. Betriebsanzeige: • Die Farbe der LED hat folgende Bedeutung: Status Beschreibung Weiß Gelb Standby-Modus Zentrale Taste: • Drücken Sie diese Taste, um in das OSD-Menü zu gelangen. • Mit diesem knopf kann der bildschirm eingeschaltet werden. Linker Schlüssel: • Beenden Sie das OSD-Menü, oder kehren Sie zur vorherigen Ebene zurück. - Seite 14 Treffen Sie mit und eine Auswahl und drücken Sie zum Bestätigen der benötigten Funktion . Mit brechen Sie den Vorgang ab und verlassen das Menü. GamePlus- GamePlus - FPS Hauptmenü FPS-Zähler GamePlus FPS-Zähler Fadenkreuz Nummer Timer Stoppuhr Balkendiagramm Anzeigeausrichtung GamePlus - GamePlus - Timer Fadenkreuz Fadenkreuz Timer 30:00 40:00 50:00 60:00 90:00 ASUS LCD-Monitor VG249Q5R-Serie...
-
Seite 15: Einstellen Des Monitors
Einstellen des Monitors • Für eine optimale Bildbetrachtung sollten Sie frontal auf den Bildschirm schauen und dann den Monitor auf einen für Sie möglichst angenehmen Winkel neigen. • Halten Sie den Monitorfuß während der Einstellung des Winkels fest. • Der Monitor verfügt über einen Neigungswinkel zwischen +22˚ und -5˚. - - 5 ~ 22 ASUS LCD-Monitor VG249Q5R-Serie... -
Seite 16: Arm/Ständer Abnehmen (Bei Vesa-Wandmontage)
Arm/Ständer abnehmen (bei VESA- Wandmontage) Der abnehmbare Ständer dieses Monitors wurde speziell zur VESA- Wandmontage entwickelt. Der Schwenkarm/Fuß wird wie folgt abgenommen Ziehen Sie das Stromkabel und die Signalkabel heraus. Legen Sie den Monitor mit der Vorderseite nach vorne auf einen sauberen Tisch. Entfernen Sie die vier Schrauben am Arm mit einem Schraubendreher (Abbildung 1); lösen Sie dann den Arm/Ständer vom Monitor (Abbildung 2). • Um Schäden am Monitor zu verhindern, sollte der Tisch mit einem weichen Tuch bedeckt werden. • Halten Sie beim Aufdrehen der Schrauben den Monitorfuß fest. Abbildung 1 Abbildung 2 • Das Wandmontageset (75x75 mm) ist nicht im standardmäßigen Lieferumfang enthalten. • Verwenden Sie nur Wandmontagehalterungen mit UL-Listing-Prüfzeichen mit einer Mindestbelastung von 12 kg (Schrauben: M4 x 10 mm). -
Seite 17: Umrisse
Umrisse Einheit: mm ASUS LCD-Monitor VG249Q5R-Serie... -
Seite 18: Osd-Menü (Bildschirmmenü)
OSD-Menü (Bildschirmmenü) 3.1.1 Konfiguration 1920 x 1080 Input Select ASUS TUF GAMING GameVisual Racing Mode 60Hz HDMI-1 VG249Q5R Variable OD Gaming Variable Refresh Rate ELMB Setup Image GamePlus GameVisual Color Shadow Boost ASUS DisplayWidget Center Input Select MyFavorite Back Enter Blenden Sie das OSD-Menü mit der Mitte der 5-Wege-Taste ein. -
Seite 19: Die Osd-Funktionen
Shadow Boost (Schattenverstärkung): Dunkle Farbverstärkung passt die Gammakurve des Monitors zur Bereicherung dunkler Farbtöne in einem Bild an, damit dunkle Szenen und Objekte besser erkennbar werden. • ASUS DisplayWidget Center: DisplayWidget Center ist eine leistungsstarke Monitorverwaltungssoftware, die Ihnen helfen soll Optimieren, personalisieren und nutzen Sie Ihr Display vollständig. Scannen Sie den QR-Code, um auf die Website zuzugreifen, um weitere Informationen zu erhalten. - Seite 20 • ASCR: Wählen Sie EIN bzw. AUS zum Aktivieren bzw. Deaktivieren des dynamischen Kontrastverhältnisses. ASCR wird deaktiviert, wenn ELMB eingeschaltet ist. • Kontrollen: Stellt das Seitenverhältnis auf „Quadratisch“ oder „16:9“ ein. • Blaulichtfilter: Passen Sie die Intensität des von der LED- Hintergrundbeleuchtung ausgegebenen blauen Lichts an. • VividPixel: ASUS exklusive Technologie, die realistische Darstellung für kristallklaren und detailorientierten Genuss bietet. Möglich sind Werte zwischen 0 und 100.
- Seite 21 Augenübungen können dabei helfen, Augenbelastung zu verringern. Wiederholen Sie diese Übungen häufig. Wenden Sie sich an einen Arzt, falls die Augenbelastung anhält. Augenübungen: (1) Wiederholt nach oben und unten schauen (2) Langsam mit den Augen rollen (3) Augen diagonal bewegen. • Intensives blaues Licht kann zu Augenbelastung und AMD (altersbedingte Makuladegeneration) führen. Blaulichtfilter zur Reduzierung von 70 % (max.) des schädlichen blauen Lichts zur Vermeidung von CVS (Computer Vision Syndrome). Farbe Mit dieser Funktion wählen Sie die gewünschte Bildfarbe. 1920 x 1080 Input Select GameVisual ASUS TUF GAMING Racing Mode 60Hz HDMI-1 VG249Q5R Display Color Space Gaming Color Temp. Saturation Image Color Input Select MyFavorite Back Enter •...
-
Seite 22: Eingangswahl
Eingangswahl Wählt Ihre gewünschte Eingangsquelle und setzt die Funktion Auto-Eingang-Erkennung auf ein und aus. Die Eingangsquelle des Monitors schaltet nicht automatisch um, wenn die Funktion Auto- Eingang-Erkennung deaktiviert ist. 1920 x 1080 Input Select ASUS TUF GAMING GameVisual Racing Mode 60Hz HDMI-1 VG249Q5R Auto Input Detection Gaming DisplayPort HDMI-1 Image HDMI-2 Color Input Select MyFavorite Back Enter MyFavorite Sie können Verkn. und Benutzerdefinierte Einstellung in diesem Menü... - Seite 23 • DisplayPort-Stream: Wählen Sie DisplayPort 1.2 oder DisplayPort 1.4 entsprechend der DP-Version der Grafikkarte. • ASUS-Betriebssync: Optimiert die Leistung von ASUS-NUC-Geräten durch die Beseitigung von Kabelsalat, was die Effizienz der Stromlieferung verbessert und ausgezeichnete Gerätekonnektivität für ein besseres Nutzererlebnis bietet.
-
Seite 24: Technische Daten
Technische Daten Modell VG249Q5R Bildschirmgröße 23.8 Zoll B (60,5cm) Maximale Auflösun 1920x1080 bei 200Hz Helligkeit (typisch) 300 cd/m Eigenkontrastverhältnis 1000:1 (typisch) Blickwinkel (CR = 10) 178 ° (V) / 178 ° (H) Anzeigefarben 16,7 Mio. Farben Digitaler Eingang HDMI v2.0 x 2, DisplayPort v1.4 x 1 Reaktionszeit 1 ms (Grau zu Grau),0.3 ms(Min) Satellitenlautsprecher 2 W x 2, Stereo,RMS Kopfhörer Stromverbrauch im Betrieb <18**W Gehäusefarben Schwarz Energiesparmodus < 0,5 W Abgeschalteter Modus < 0,3W Neigung -5° bis +22° Wandmontage Ja (75 mm x 75 mm) Phys. Gerät (B x H x T) 54.0 x 40.7 x 21.3cm Phys. Abmessungen ohne 54.0 x 32.0 x 3.7cm Ständer (B x H x T) -
Seite 25: Fehlerbehebung (Faq)
Fehlerbehebung (FAQ) Problem Lösungsvorschläge Betriebsanzeige leuchtet nicht. • Drücken Sie , um festzustellen, ob der Monitor eingeschaltet ist. • Vergewissern sich, dass das Netzkabel richtig an Display und Steckdose angeschlossen ist. • Prüfen Sie die Betriebsanzeige-Funktion im Hauptmenü. Wählen Sie zum Einschalten der Betriebs-LED „EIN“. Die Strom-LED leuchtet • Überprüfen Sie, ob PC und Monitor eingeschaltet bernsteinfarben, doch auf dem sind. Display ist nichts zu sehen. • Überprüfen Sie, ob das Signalkabel ordnungsgemäß am Monitor und am PC eingesteckt ist. • Sehen Sie nach, ob Pins im Signalkabel verbogen sind. • Schließen Sie den PC an einen anderen Monitor an, um herauszufinden, ob der PC ordnungsgemäß funktioniert. Das angezeigte Bild ist zu hell • Ändern Sie im OSD-Menü die Werte für Kontrast oder zu dunkel. und Helligkeit. Das Bild zittert oder Wellen sind •... -
Seite 26: Unterstützte Timings
Unterstützte Timings Support Timing Timing Auflösung HDMI PC Timing 640x480-60Hz 640x480-75Hz PC Timing PC Timing 800x600-60Hz PC Timing 800x600-75Hz 1024x768-60Hz PC Timing PC Timing 1024x768-75Hz PC Timing 1280x720-60Hz PC Timing 1280x960-60Hz PC Timing 1280x1024-60Hz PC Timing 1600x900-60Hz PC Timing 1920x1080-60Hz Video timing 640x480P-60Hz Video timing... - Seite 27 Square Timing Auflösung Timing HDMI Detail Timing 1024x768-200Hz Detail Timing 1152x864-200Hz 1280x960-200Hz Detail Timing Detail Timing 1440x1080-200Hz Detail Timing 1728x1080-200Hz 16:9 Timing Timing HDMI Auflösung Detail timing 1920x1080-60Hz Detail timing 1920x1080-120Hz Detail timing 1920x1080-144Hz Detail timing 1920x1080-200Hz 3-10 Kapitel 3: Allgemeines...
