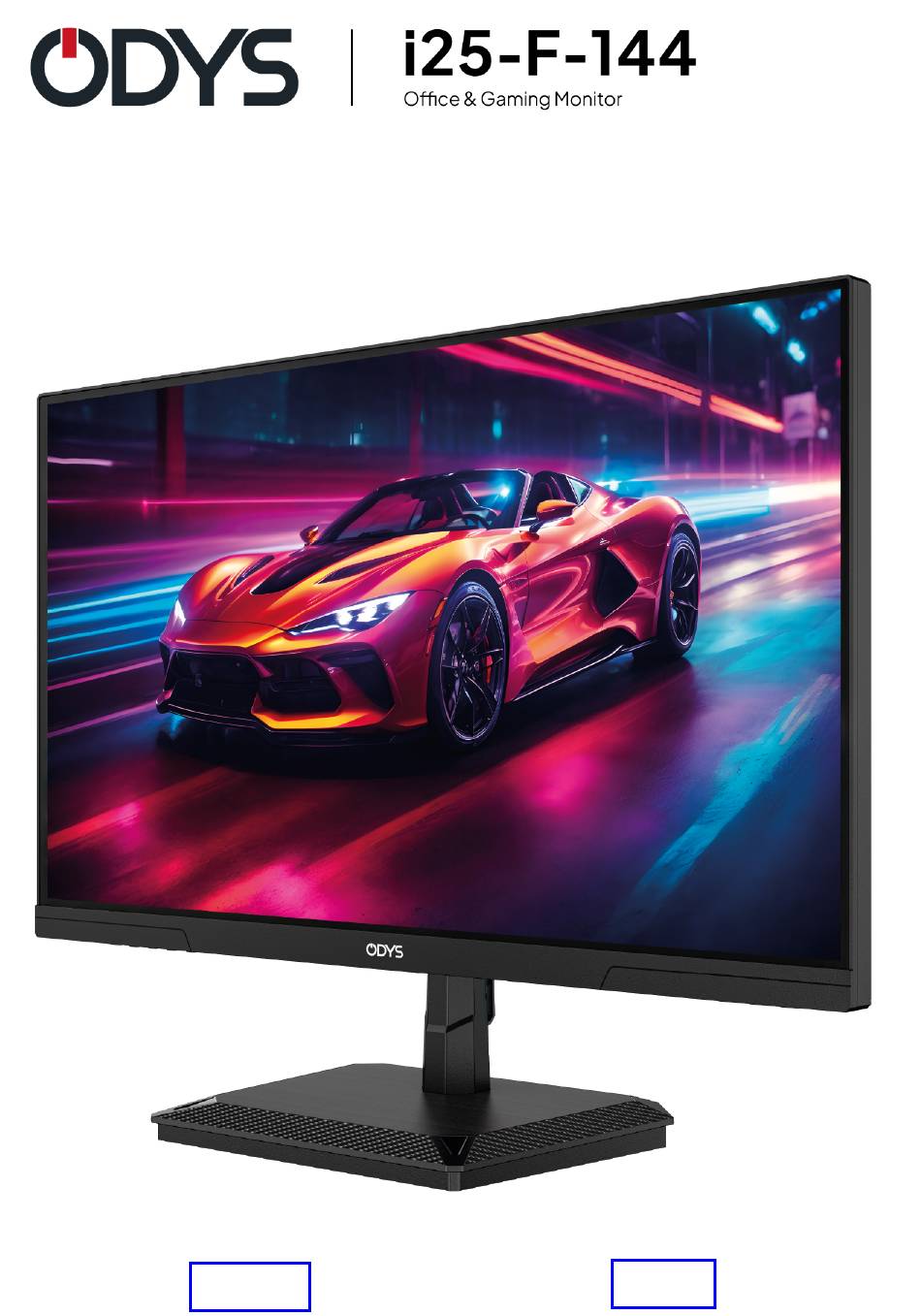

- Seite 1 English Deutsch...
-
Seite 2: Inhaltsverzeichnis
ODYS i25-F-144 V1.0.0 Inhaltsverzeichnis V1.0.0 Inhaltsverzeichnis..................1 1. Wichtige Sicherheitshinweise ..............2 2. Kundendienst ..................6 3. Bestimmungsgemäßer Gebrauch ............7 4. Konformitätserklärung ................7 5. Montage ....................8 5.1 Standfuß Montage ..................8 5.2 Wand Montage ..................... 10 5.3 Monitor Ausrichtung ..................11 6. -
Seite 3: Wichtige Sicherheitshinweise
ODYS i25-F-144 1. Wichtige Sicherheitshinweise 1) Lesen Sie diese Hinweise. 2) Beachten Sie diese Hinweise. 3) Beachten Sie alle Warnhinweise. 4) Befolgen Sie alle Hinweise. 5) Benutzen Sie das Gerät nicht in unmittelbarer Nähe von Wasser. 6) Reinigen Sie das Gerät nur mit einem weichen Tuch. - Seite 4 ODYS i25-F-144 Feuchtigkeit ausgesetzt war, wenn das Gerät nicht richtig funktioniert oder heruntergefallen ist. 14) Das Gerät wird durch Ziehen des Netzsteckers vollständig vom Stromnetz getrennt. Die Steckdose muss während des Betriebes jederzeit frei zugänglich sein. 15) Stellen Sie keine nackten Flammen (wie Kerzen) auf dem Gerät ab.
- Seite 5 ODYS i25-F-144 Warnung In diesem Gerät sind Hochspannungsteile eingebaut. Entfernen Sie nicht das Gehäuse auf der Rückseite. Überlassen Sie Reparaturen dem qualifizierten Servicepersonal. Um Feuer oder elektrischen Spannungen vorzubeugen, setzen Sie das Gerät nie Regen oder Feuchtigkeit aus. Werfen Sie keine Gegenstände gegen das Gerät, ins Gehäuse oder in andere Öffnungen des...
- Seite 6 ODYS i25-F-144 Korrekte Entsorgung von Altgeräten Das Symbol der durchgestrichenen Abfalltonne auf Rädern auf einem Elektro- oder Elektronikgerät, der Verpackung oder Gebrauchsanweisung weist darauf hin, dass das Elektro- oder Elektronikgerät nicht im normalen Haushaltsabfall entsorgt werden darf, sondern einer getrennten Sammlung zugeführt werden muss.
-
Seite 7: Kundendienst
ODYS i25-F-144 2. Kundendienst Auf unserer Website finden Sie neueste Informationen über dieses Gerät, über andere Produkte unseres Unternehmens und über unser Unternehmen selbst. Falls Sie Fragen oder Probleme haben, lesen Sie die FAQ’s auf unserer Website oder wenden Sie sich an unseren Kundendienst. -
Seite 8: Bestimmungsgemäßer Gebrauch
ODYS i25-F-144 3. Bestimmungsgemäßer Gebrauch Dieser Monitor ist für die Darstellung von Bildschirminhalten eines Computers über die verfügbaren Schnittstellen. Für den privaten Gebrauch bestimmt. Er ist ausschließlich für diesen Zweck bestimmt und darf nur dafür verwendet werden. Dazu gehört auch die Beachtung aller in dieser Bedienungsanleitung enthaltenen Informationen, insbesondere der Sicherheitshinweise. -
Seite 9: Montage
ODYS i25-F-144 5. Montage 5.1 Standfuß Montage Verwenden Sie die beiliegenden Schrauben, um den Ständer zu verbinden. Führen Sie anschließend den Ständer in einem >30° Winkel in die Haltevorrichtung auf der Geräterückseite wie abgebildet ein. Nun können Sie die Vorrichtung einrasten. - Seite 10 ODYS i25-F-144 3. Nachdem der Standfuß des Monitors in Schritt 2 erstellt wurde stecken Sie es bitte in die Öffnung der Basis, bis es einrastet und entfernen Sie nun auch vorsichtig die untere Schutzvorrichtung. 4. Nachdem Sie Standfuß und Basis nun zusammengefügt...
-
Seite 11: Wand Montage
ODYS i25-F-144 5.2 Wand Montage 1. Entfernen Sie die obere Schutzvorrichtung. 2. Folgen Sie die Vorgaben der Installationsanleitung die mit der Wandhalterung geliefert wurde. Hinweis: Befestigen Sie Ihre Wandhalterung an den dafür vorhergesehenen Gewinden auf der Rückseite. Beachten Sie den Lochabstand von 100mmx100mm. -
Seite 12: Monitor Ausrichtung
ODYS i25-F-144 5.3 Monitor Ausrichtung Winkel der Ausrichtung -5°(+2°) 20°(+2°) -
Seite 13: Bedienelemente Und Anschlüsse
ODYS i25-F-144 6. Bedienelemente und Anschlüsse 6.1 Am Gerät Schnellfunktionen der Tasten außerhalb des Hauptmenüs 1. M Das Hauptmenü aufrufen. 2. Runter Wechsel der Bildwiederholraten (Hz). 3. Hoch Übersicht und Schnellwechsel der Bildmodi. 4. Exit Übersicht der angeschlossenen Eingangsquellen und Schnellwechsel zwischen HDMI, DP, und Auto. -
Seite 14: Indikator Licht
ODYS i25-F-144 6.2 Indikator Licht Indikator Licht Indikator: Ein durchgehend weißes Licht zeigt an, dass das Gerät eingeschaltet ist und der Monitor normal funktioniert. Ein rotes Licht weist darauf hin, dass keine Videoquelle und kein horizontales oder vertikales Signal erkannt wurden oder die Spannung zu niedrig ist. -
Seite 15: Menü-Einstellungen
ODYS i25-F-144 7. Menü-Einstellungen Drücke M um das Hauptmenü aufzurufen und ▲▼ um ein Untermenü auszuwählen. -
Seite 16: Bildmodus
ODYS i25-F-144 7.1 Bildmodus Der erste Menüpunkt ist das Menü Bildmodus. Sie können hier Bildeinstellung wie Kontrast, Helligkeit usw. vornehmen. Drücken Sie die ▲▼ Tasten, um eine Einstellung auszuwählen, und M zur Bestätigung. Drücken Sie die Zurück Taste, um zum vorhergehenden Menü... - Seite 17 ODYS i25-F-144 Anpassungseinstellungen des gewünschten Bildmodus Helligkeit Helligkeit von 0-100 einstellbar Kontrast von 0-100 Kontrast einstellbar RGBCMY-Farbraum Sättigung (Rot, Grün, Blau, Cyan, Magenta, Gelb) jeweils von 0-100 einstellbar RGBCMY-Farbraum Farbton (Rot, Grün, Blau, Cyan, Magenta, Gelb) jeweils von 0-100 einstellbar Warm, Natürlich, Kühl, Benutzer 1,...
-
Seite 18: Bildeinstellungen
ODYS i25-F-144 7.2 Bildeinstellungen Der zweite Menüpunkt ist das Menü Bildeinstellungen. Sie können hier die Farbeinstellungen vornehmen. Drücken Sie die ▲▼ Tasten, um eine Einstellung auszuwählen, und M zur Bestätigung. Drücken Sie die Zurück Taste, um zum vorhergehenden Menü zurückzukehren. -
Seite 19: Game
ODYS i25-F-144 7.3 Game+ Der dritte Menüpunkt ist das Menü Game+(Spielmodus Setup). Sie können hier die Videospielstellungen vornehmen. Drücken Sie die ▲▼ Tasten, um eine Einstellung auszuwählen, und M zur Bestätigung. Drücken Sie die Zurück Taste, um zum vorhergehenden Menü... - Seite 20 ODYS i25-F-144 Beschreibung der einzelnen Unter-Menüpunkte unter Bildverbesserung Farbe Verbesserung Aus, von Level 1-10 einstellbar Kontrastverstärkung Aus, von Level 1-5 einstellbar Aus/Ein Schattenabgl von 0-100 einstellbar Aus, Level 1, Level 2, Nachtsicht-Modus Auto Level 1, Auto Level 2 Super-Auflösung Aus, Level 1, Level 2, Level 3...
-
Seite 21: Audio-Einstellungen
ODYS i25-F-144 7.4 Audio-Einstellungen Der vierte Menüpunkt ist das Menü Audio-Einstellungen. Hier können Sie den Eingang mit den ▲▼ Tasten wählen und mit der ► Taste Bestätigen. Beschreibung der einzelnen Menüpunkte Lautstärke 0-100 einstellbar Stumm Aus/Ein Audio-Einstellungen Aus/Ein zurücksetzen 7.5 I/O Eingang Der fünfte Menüpunkt ist das Menü... -
Seite 22: System
ODYS i25-F-144 7.6 System Der sechste Menüpunkt ist das Menü Systemeinstellungen. Hier können allgemeine Systemeinstellungen getätigt werden. Drücken Sie die ▲▼ Tasten, um eine Einstellung auszuwählen, und M zur Bestätigung. Beschreibung der einzelnen Menüpunkte Sprache English, Deutsch OSD-Zeitüber. 5-60 einstellbar... -
Seite 23: Standby
Werkseinstellungen Aus/Ein wiederherstellen 8. Standby Der ODYS i25-F-144 hat eine eingebaute Standby Funktion. Diese wird automatisch aktiviert, nachdem der Monitor kein Signal festgestellt hat. Dies passiert ca. 10 Sekunden nachdem kein Signal anliegt und wird mit den Hinweisen „Kein Signal“... -
Seite 24: Fehlersuche
ODYS i25-F-144 9. Fehlersuche Anzeige Mögliche Ursache Lösungen Prüfen Sie die Ein nicht genutzter Eingangsquelle mit Hilfe Eingang wurde der SOURCE-Taste. Kein Signal gewählt, oder das Überprüfen Sie das Displaykabel hat Displaykabel. einen Schaden. Überprüfen Sie, ob das Display und die... -
Seite 25: Spezifikationen
ODYS i25-F-144 10. Spezifikationen 24,5” Bildschirmgröße Blickwinkel H:178º, V:178º（CR>10） Antwortzeit (Bildschirm) 14ms (MPRT 1ms) Kontrastrate 1500:1 Optimale Arbeitsauflösung 1920×1080@144Hz ⎓DC 12V/2.5A Eingangsspannung Arbeitsumfeldbedingungen 0℃~40℃ 0%~90% Lagerbedingungen -20℃~60℃ 0%~90% Gerätegewicht (ohne Standfuß) 2,4 kg Änderung der Spezifikationen, auch ohne Vorankündigung, vorbehalten. - Seite 26 ODYS i25-F-144 Produktinformationen über die Energieeffizient dieses Geräts nach EU Verordnung (EU) 2019/2013 finden Sie ab dem 01.03.2021 auf folgender Internetseite der Europäischen Union. Zum Öffnen scannen Sie bitte den folgenden QR-Code mit Ihrem Mobiltelefon.
-
Seite 27: Garantiebedingungen
Die Axdia International GmbH, Hanns-Martin-Schleyer-Straße 36-38, 47877 Willich, weiterführend als AXDIA bezeichnet, gewährt Verbrauchern für Produkte der Marken ODYS und DYON nachfolgend als Produkt bezeichnet, eine durch die folgenden Garantiebedingungen dargestellte begrenzte Garantie. Mit dieser Garantie gewährleistet AXDIA, dass die Produkte innerhalb des angegebenen Garantiezeitraums ab dem Datum des Erstkaufs frei von Material- und Verarbeitungsfehlern sind. -
Seite 28: Geltendmachung Eines Garantiefalles
ODYS i25-F-144 getauschte Teile gehen in unser Eigentum über. 5. Der Garantieanspruch erlischt, wenn Reparaturen oder Eingriffe von Personen vorgenommen werden, die hierzu von uns nicht ermächtigt sind, oder wenn unsere Produkte mit Ergänzungs- oder Zubehörteilen versehen werden, die nicht auf unsere Produkte abgestimmt sind. -
Seite 29: Außerhalb Der Garantie
ODYS i25-F-144 ACHTUNG: AXDIA nimmt nur Sendungen an, die mit einer RMA-Nummer versehen sind. Für die Einsendung des Produktes ist folgendes zu beachten: 1. Die Sendung ist ausreichend frankiert, versichert und transportgerecht einzusenden. Dem Produkt muss das Originalzubehör wie beispielsweise USB-Kabel und Netzteil beigefügt sein, wenn nicht vom AXDIA Service-... -
Seite 30: Content Information
ODYS i25-F-144 V1.0.0 Content Information Content Information ..................1 Important Safety Instructions ..............2 Support ....................6 Appropriate use ..................7 Conformity .................... 7 Mounting - Dismantling ................. 8 Installation of base ..................8 Wall mounting ..................... 9 Adjustment of monitor ................11 Operating elements and connections .......... -
Seite 31: Important Safety Instructions
ODYS i25-F-144 1 Important Safety Instructions Read these instructions. Keep these instructions. Heed all warnings. Follow all instructions. Do not use this apparatus near water. Clean only with dry cloth. Do not block any ventilation openings, install in accordance with the instructions. - Seite 32 ODYS i25-F-144 15) The ventilation should not be impeded by covering the ventilation openings with items, such as newspapers, table-cloth, curtains, etc. 16) No naked flame sources, such as lighted candles, should be placed on the apparatus. 17) Attention should be drawn to the environmental aspects of battery disposal.
- Seite 33 ODYS i25-F-144 Warning High voltages are used in the operation of this device. Do not remove the cabinet back from your set. Refer servicing to qualified service personnel. To prevent fire or electrical shock hazard, do not expose the device to rain or moisture.
- Seite 34 ODYS i25-F-144 Correct disposal of old appliances The symbol of the crossed-out wheeled garbage can on an electrical or electronic appliance, the packaging or instructions for use indicates that the electrical or electronic appliance must not be disposed of with normal household waste but must be collected separately.
-
Seite 35: Support
ODYS i25-F-144 2 Support See our website for the latest information on this engine, on other products by our company and on our company itself. If you have any questions or problems, please read the FAQs on our website or contact our customer support service. -
Seite 36: Appropriate Use
ODYS i25-F-144 3 Appropriate use The device is designed to display signal content of a Computer source over the provided connections for private use. It is exclusively meant for this purpose and must only be used for the same. This also includes paying attention to all information contained in this operating manual, especially in the safety instructions. -
Seite 37: Mounting - Dismantling
ODYS i25-F-144 5 Mounting - Dismantling 5.1. Installation of base Use the enclosed screws to connect the stand. Then insert the stand into the holding device on the back of the device at an angle of >30° as shown. You can now lock the device into place. - Seite 38 ODYS i25-F-144 3. As shown in the figure below, insert the base component assembled in step 2 straight into the corresponding slot of the rear shell, and check that the pull bracket does not automatically fall off from the rear shell.
-
Seite 39: Wall Mounting
ODYS i25-F-144 5.2 Wall mounting 1. Open the carton package, take out the foam and put it flat on the table top. Remove the upper foam cover and put it aside, take out the monitor film bag and put the monitor in the lower foam cover. -
Seite 40: Adjustment Of Monitor
ODYS i25-F-144 5.3 Adjustment of monitor... -
Seite 41: Operating Elements And Connections
ODYS i25-F-144 6 Operating elements and connections 6.1 On Device Functions of Buttons 1. M button Quickly enter the main menu. 2. Down button Quickly adjust the display refresh rate (Hz). 3. Up button Quickly adjust the Picture Mode. 4. Exit button Quickly switch input signals of HDMI, DP or Auto. -
Seite 42: Explanation Of Indicators
ODYS i25-F-144 6.2 Explanation of indicators Indicator Light Indicator: Steady white light indicates the power is on and the monitor runs normally. Red light indicates no video source and no horizontal or vertical signal detected or low voltage. Please make sure that your computer is turned on and all video cables are fully plugged in and connected. -
Seite 43: Menu-Settings
ODYS i25-F-144 7 Menu-Settings Press M to enter the OSD screen and ▲▼ to select a setting. -
Seite 44: Picture Mode
ODYS i25-F-144 7.1 Picture Mode The first menu item is the Display menu. Here you can make image adjustments like contrast, brightness etc. Press ▲▼ to select a setting, and press M to confirm the setting, then press ▲▼ to change, and press M to confirm the change. - Seite 45 ODYS i25-F-144 Adjustment of the desired picture mode Brightness Brightness adjustable from 0-100 Contrast Contrast adjustable from 0-100 RGBCMY-Colorspace (red, green, blue, cyan, magenta, Saturation yellow) adjustable from 0-100 RGBCMY-Colorspace (red, green, blue, cyan, magenta, yellow) adjustable from 0-100 Color temperature...
-
Seite 46: Picture Settings
ODYS i25-F-144 7.2 Picture Settings The second menu item is the Picture Setting menu. Here you can make picture adjustments. Press ▲▼ to select a setting, and press M to confirm the setting, then press ▲▼ to change, and press M to confirm the change. -
Seite 47: Gamie
ODYS i25-F-144 7.3 Game + The third menu item is the Game + menu. Here you can make gaming adjustments. Press ▲▼ to select a setting, and press M to confirm the setting, then press ▲▼ to change, and press M to confirm the change. - Seite 48 ODYS i25-F-144 Description of the individual sub-menu items under Picture Enhancement Color Enhancement Off, Level 1-10 CR Enhancement Off, Level 1-5 Shadow Balance adjustable from 0-100 Off, Level 1, Level 2, Auto Night Vision Mode Level 1, Auto Level 2...
-
Seite 49: Audio Settings
ODYS i25-F-144 7.4 Audio Settings The fourth menu item is the Audio settings menu. Press ▲▼ to select a setting, and press M to confirm the setting, then press ▲▼ to change, and press M to confirm the change. Press the Exit button to return to the previous menu. -
Seite 50: System
ODYS i25-F-144 7.6 System Setting The sixth menu item is the System Settings menu. Press ▲▼ to select a setting, and press M to confirm the setting, then press ▲▼ to change, and press M to confirm the change. Press the Back button to return to the previous menu. -
Seite 51: Standby
Off/On Settings 8. Standby The ODYS i25-F-144 has a built-in standby function. This is activated automatically after the monitor detects no signal. This happens approx. 10 seconds after no signal is present and is announced with the notes "No signal" and then... -
Seite 52: Troubleshooting
ODYS i25-F-144 9. Troubleshooting Display Possible Cause Solution -Check the input source An unused input was using the SOURCE selected, or the No Signal button. display cable is damaged. -Check the display cable. Check if the display and Power cable is the junction box are well loose. -
Seite 53: Specifikationen
ODYS i25-F-144 10. Specification 24.5” Panel size Viewing angle H:178º, V:178º（CR>10） Response time (Panel) 14ms (MPRT 1ms) Contrast ratio 1500:1 Optimal working resolution 1920×1080@144Hz ⎓DC 12V/2.5A Power input Work environment 0℃~40℃ 0%~90% Storing environment -20℃~60℃ 0%~90% Weight (without stand) 2,4 kg Specifications are subject to change without notice. - Seite 54 ODYS i25-F-144 Product information about the energy efficiency of this device according to EU regulation (EU) 2019/2013 can be found on the following website of the European Union from 1 of March 2021. To open, please scan the following QR code with your cell phone.
-
Seite 55: Warranty
Axdia International GmbH, Hanns-Martin-Schleyer-Straße 36-38, 47877 Willich, hereinafter referred to as AXDIA, grants to consumers for products of the brands ODYS and DYON hereinafter referred to as product a limited warranty represented by the following warranty conditions. By this warranty, AXDIA... - Seite 56 ODYS i25-F-144 5. The warranty claim does not apply if repairs or other work is carried out by unauthorized persons or if our products are equipped with additional parts or accessories that are not approved for our products. 6. Warranties that have been activated do not cause the warranty period to be extended, nor do they trigger a new warranty period.
- Seite 57 ODYS i25-F-144 AXDIA will only accept parcels that have an RMA number. Please observe the following when sending the product: 1. The shipment should be sent in with sufficient postage and insurance, and suitable for transport. The original accessories, such as USB cable and mains adaptor for example, must be enclosed with the product unless otherwise specified by the AXDIA Service Centre.
