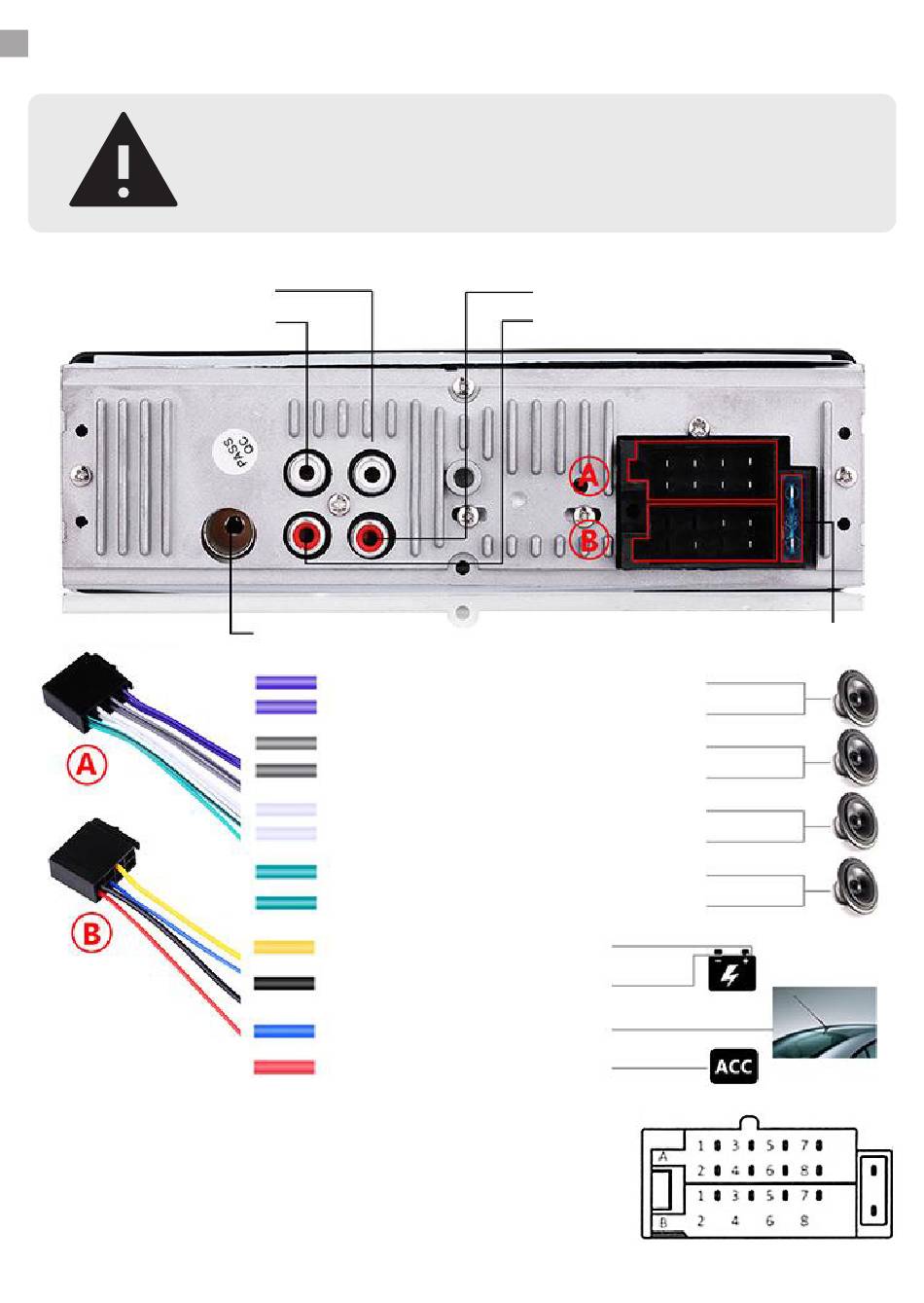

PRODUKTANSCHLUSS

Weiss: Audioausgang links
Weiss: Audioausgang vorne
Das STREX Autoradio verwendet einen ISO-Anschluss. Mit dieser
universellen Steckerschnittstelle müssen Sie keine Drähte abschneiden
oder austauschen. Das Anschließen ist einfach eine Frage von Plug-and-
Play.
A1 Rechter hinterer Lautsprecher + (lila)
A2 Rechter hinterer Lautsprecher - (lila & schwarz
A3 Rechter Frontlautsprecher + (grau)
A4 Rechter Frontlautsprecher - (grau & schwarz)
A5 Linker Frontlautsprecher + (weiß)
A6 Linker Frontlautsprecher - (weiß & schwarz)
A7 Link hinterer Lautsprecher + (grün)
A8 Linker hinterer Lautsprecher - (grün & schwarz)
B4 Speichersicherung (gelb)
B8 Masse (schwarz)
B5 Antennenanschluss (blau)
B7 12+ Kontaktschalter (rot)
Pin-Nummerierung auf Stecker A und B
Rot: Audioausgang hinten rechts
Rot: Audioausgang vorne rechts
