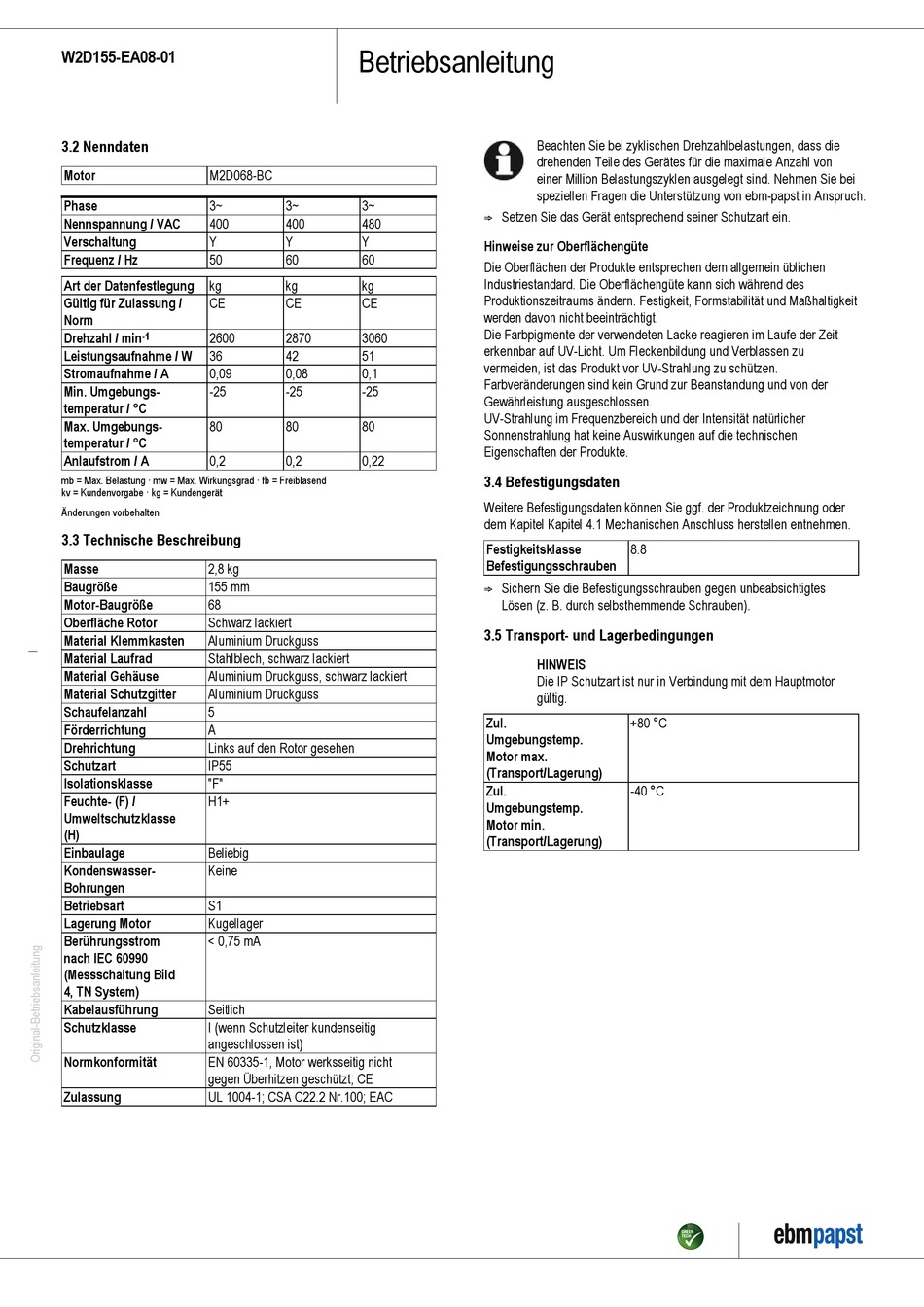

W2D155-EA08-01
3.2 Nenndaten
Motor
M2D068-BC
Phase
3~
Nennspannung / VAC
400
Verschaltung
Y
Frequenz / Hz
50
Art der Datenfestlegung
kg
Gültig für Zulassung /
CE
Norm
Drehzahl / min
-1
2600
Leistungsaufnahme / W
36
Stromaufnahme / A
0,09
Min. Umgebungs-
-25
temperatur / °C
Max. Umgebungs-
80
temperatur / °C
Anlaufstrom / A
0,2
mb = Max. Belastung · mw = Max. Wirkungsgrad · fb = Freiblasend
kv = Kundenvorgabe · kg = Kundengerät
Änderungen vorbehalten
3.3 Technische Beschreibung
Masse
2,8 kg
Baugröße
155 mm
Motor-Baugröße
68
Oberfläche Rotor
Schwarz lackiert
Material Klemmkasten
Aluminium Druckguss
Material Laufrad
Stahlblech, schwarz lackiert
Material Gehäuse
Aluminium Druckguss, schwarz lackiert
Material Schutzgitter
Aluminium Druckguss
Schaufelanzahl
5
Förderrichtung
A
Drehrichtung
Links auf den Rotor gesehen
Schutzart
IP55
Isolationsklasse
"F"
Feuchte- (F) /
H1+
Umweltschutzklasse
(H)
Einbaulage
Beliebig
Kondenswasser-
Keine
Bohrungen
Betriebsart
S1
Lagerung Motor
Kugellager
Berührungsstrom
< 0,75 mA
nach IEC 60990
(Messschaltung Bild
4, TN System)
Kabelausführung
Seitlich
Schutzklasse
I (wenn Schutzleiter kundenseitig
angeschlossen ist)
Normkonformität
EN 60335-1, Motor werksseitig nicht
gegen Überhitzen geschützt; CE
Zulassung
UL 1004-1; CSA C22.2 Nr.100; EAC
Betriebsanleitung
3~
3~
400
480
Y
Y
60
60
kg
kg
CE
CE
2870
3060
42
51
0,08
0,1
-25
-25
80
80
0,2
0,22
Beachten Sie bei zyklischen Drehzahlbelastungen, dass die
drehenden Teile des Gerätes für die maximale Anzahl von
einer Million Belastungszyklen ausgelegt sind. Nehmen Sie bei
speziellen Fragen die Unterstützung von ebm-papst in Anspruch.
; Setzen Sie das Gerät entsprechend seiner Schutzart ein.
Hinweise zur Oberflächengüte
Die Oberflächen der Produkte entsprechen dem allgemein üblichen
Industriestandard. Die Oberflächengüte kann sich während des
Produktionszeitraums ändern. Festigkeit, Formstabilität und Maßhaltigkeit
werden davon nicht beeinträchtigt.
Die Farbpigmente der verwendeten Lacke reagieren im Laufe der Zeit
erkennbar auf UV-Licht. Um Fleckenbildung und Verblassen zu
vermeiden, ist das Produkt vor UV-Strahlung zu schützen.
Farbveränderungen sind kein Grund zur Beanstandung und von der
Gewährleistung ausgeschlossen.
UV-Strahlung im Frequenzbereich und der Intensität natürlicher
Sonnenstrahlung hat keine Auswirkungen auf die technischen
Eigenschaften der Produkte.
3.4 Befestigungsdaten
Weitere Befestigungsdaten können Sie ggf. der Produktzeichnung oder
dem Kapitel Kapitel 4.1 Mechanischen Anschluss herstellen entnehmen.
Festigkeitsklasse
8.8
Befestigungsschrauben
; Sichern Sie die Befestigungsschrauben gegen unbeabsichtigtes
Lösen (z. B. durch selbsthemmende Schrauben).
3.5 Transport- und Lagerbedingungen
HINWEIS
Die IP Schutzart ist nur in Verbindung mit dem Hauptmotor
gültig.
Zul.
+80 °C
Umgebungstemp.
Motor max.
(Transport/Lagerung)
Zul.
-40 °C
Umgebungstemp.
Motor min.
(Transport/Lagerung)
