MX14

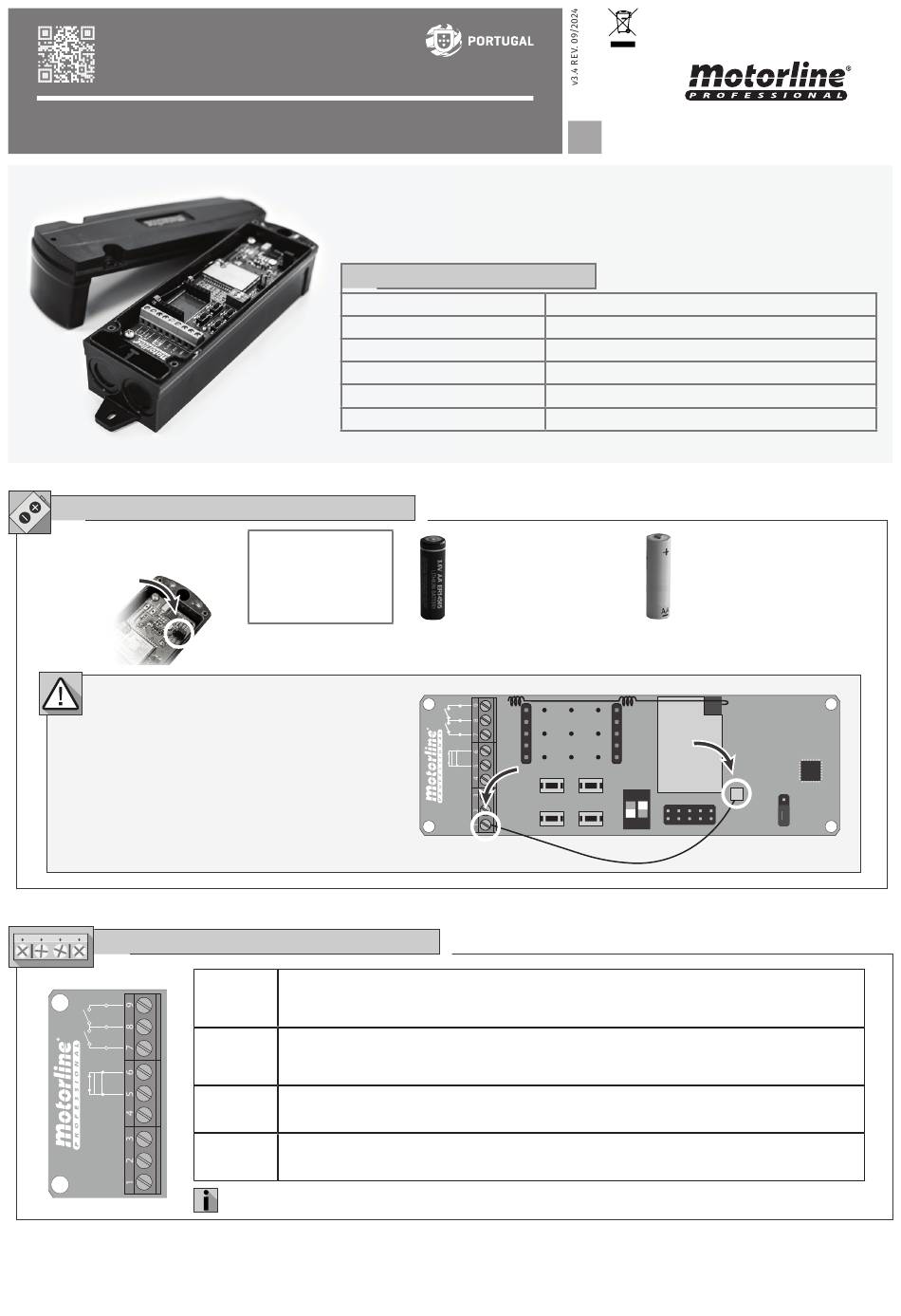

FUNKTION/PROGRAMMIERANLEITUNG
ENERGIE
Platzieren Sie den Jumper in der
für die Batterie angegebenen
Position.
Wenn es nicht möglich ist, die Sonne direkt auf
das Solarmodul scheinen zu lassen, lassen Sie den
Jumper in der Position SOLAR und schließen Sie
eine Brücke zwischen dem Pluspol der Batterie
und dem Pluspol des Solarmoduls an, um die
Startspannung (4 V) für den Stromkreis des MX14
zu liefern.
Nach dem Start muss die Brücke nicht mehr
aufrechterhalten werden, sie kann entfernt und
das Modul wie gewohnt angeschlossen werden.
EINGÄNGE/AUSGÄNGE
NO
INHI
NC
8K2
0_SIG
+ OSE
- GND
+ PV
Der MX14 ist ein Sender, welcher kabellos bis zu 50m im Freien mit dem MR14 Empfänger
kommuniziert, angetrieben von Batterien oder wiederaufladbaren Batterien des Solar Panel.
Ermöglicht den Anschluss eines 8k2 Sicherheitsbandes, eines optischen Sensors und einer
Trockenkontakt Sicherheitsvorrichtung oder die Verwendung eines Beschleunigungsmessers.
• Stromversorgung
• Solar Panel
• Arbeitsfrequenz
• Reichweite im Freie
• Abmessungen
• IP
BATTERIEDAUER :
3 Jahre im ECO Modus;
Im NORMAL Modus wird
die Verwendung eines
Solarpanels empfohlen.
ACHTUNG: PRÜFEN SIE IMMER DIE RICHTIGE ORIENTIERUNG, WENN SIE DIE BATTERIE AUF DAS GERÄT ANWENDEN.
9 •
NO
Eingang für Trockenkontakt Sicherheits Geräte
8 •
COM
Gemein
7 •
INHI
Eingang NO für Sperrsignal
Eingang für 8k2 Sicherheitsgummi
6 •
8K2/NC
HINWEIS • Zur Verwendung von 8k2 müssen Dipper 1 und 2 ausgeschaltet sein. Um NC zu
5 •
8K2
verwenden, muss Dipper 1 auf ON und Dipper 2 auf OFF stehen.
4 •
O _ S I G
Optisches Sensorsignal
3 •
+ OSE
Stromversorgung optisches Sensorleistung
2 •
GND
Gemein Solarpanel und optischer Sensor
1 •
+ PV
Eingang für Photovoltaik Solar Panel (max. 4V)
Es ist möglich, die Polarität der Autotest Kanaleingänge über die MR14 Stiftleisten umzukehren.
TECHNISCHE EIGENSCHAFTEN
Batterie Modus (BATT)
Lithium-Batterien der
Größe AA mit 3,6 V.
NO
INHI
NC
J1
8K2
0_SIG
+ OSE
- GND
+ PV
DE
Stromversorgung: 3,6V AA Batterien oder 3,7V AA Akkus
4V 150mA monokristallin
868,0 MHz bis 869,8 MHz
50m
150 x 42 x 40 (mm)
IP65
Solar Modus (SOLAR)
Wiederaufladbare Lithium-Ionen-
Batterien der Größe AA mit 3,7
V, die über das Solar-panel mit
Strom versorgt werden.
ANT
J2
ON
1 2
• Start Brücke
BATT
COM
SOLAR
