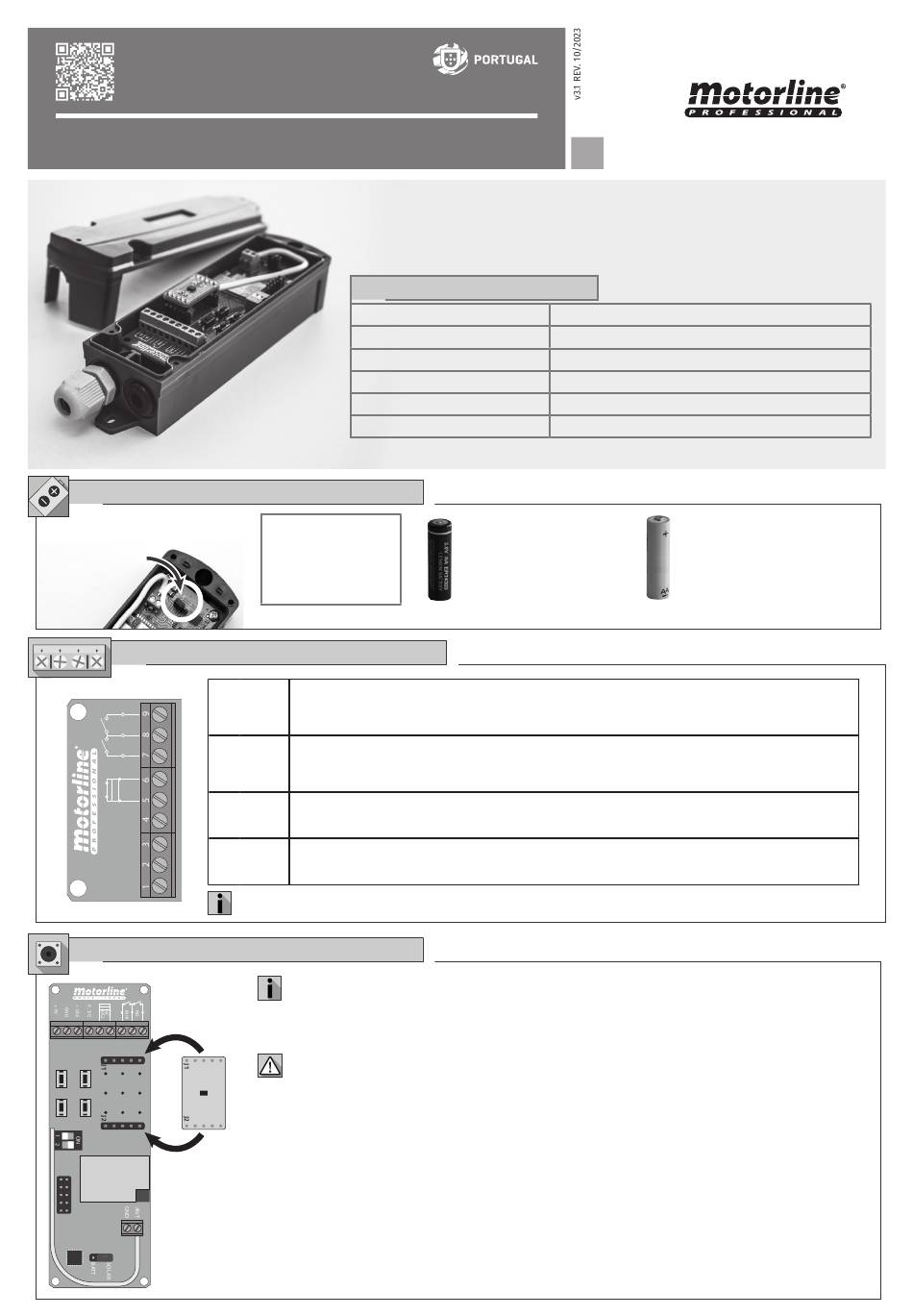

Motorline professional MX14 Funktion/Programmieranleitung

MX14
FUNKTION/PROGRAMMIERANLEITUNG
ENERGIE
Platzieren Sie den Jumper in der
für die Batterie angegebenen
Position.
EINGÄNGE/AUSGÄNGE
9 •
8 •
7 •
NO
INHI
6 •
5 •
NC
8K2
4 •
0_SIG 3 •
+ OSE
2 •
- GND
1 •
+ PV
BESCHLEUNIGUNGSMESSER - Neigungssensor
1 2 3 4 5 6 7 8 9
INSERT in
dieser Position
Der MX14 ist ein Sender, welcher kabellos bis zu 50m im Freien mit dem MR14 Empfänger
kommuniziert, angetrieben von Batterien oder wiederaufladbaren Batterien des Solar Panel.
Ermöglicht den Anschluss eines 8k2 Sicherheitsbandes, eines optischen Sensors und einer
Trockenkontakt Sicherheitsvorrichtung oder die Verwendung eines Beschleunigungsmessers.
TECHNISCHE EIGENSCHAFTEN
• Stromversorgung
• Solar Panel
• Arbeitsfrequenz
• Reichweite im Freie
• Abmessungen
• IP
BATTERIEDAUER :
3 Jahre im ECO Modus;
Im NORMAL Modus wird
die Verwendung eines
Solarpanels empfohlen.
ACHTUNG: PRÜFEN SIE IMMER DIE RICHTIGE ORIENTIERUNG, WENN SIE DIE BATTERIE AUF DAS GERÄT ANWENDEN.
NO
Eingang für Trockenkontakt Sicherheits Geräte
COM
Gemein
INHI
Eingang NO für Sperrsignal
Eingang für 8k2 Sicherheitsgummi
8K2/NC
HINWEIS • Zur Verwendung von 8k2 müssen Dipper 1 und 2 ausgeschaltet sein. Um NC zu
8K2
verwenden, muss Dipper 1 auf ON und Dipper 2 auf OFF stehen.
O _ S I G
Optisches Sensorsignal
+ OSE
Stromversorgung optisches Sensorleistung
GND
Gemein Solarpanel und optischer Sensor
+ PV
Eingang für Photovoltaik Solar Panel (max. 4V)
Es ist möglich, die Polarität der Autotest Kanaleingänge über die MR14 Stiftleisten umzukehren.
Der Beschleunigungsmesser ist nicht im Kit enthalten.
Mit dem Beschleunigungsmesser (Neigungssensor) können Sie den Neigungsgrad und die
Geschwindigkeit Ihrer Vibrationen messen und Hindernisse bei Tor- oder Tormanövern erkennen.
Um diesen Sensor zu verwenden, müssen Sie Dipper2 auf ON stellen.
AUTOMATISCHE SENSORPROGRAMMIERUNG:
1 • Drücken Sie die Taste PROG 5 Sek. lang, um den Programmiermodus aufzurufen.
2 • Öffnungs- und Schließmanöver durchführen.
3 • Nach dem Schliessen können Sie die FORCE und/oder TILT Werte durch Drücken der entsprechende
Taste ändern so oft wie nötig, bis der gewünschte Wert erreicht ist (der Pegel wird durch die Häufigkeit
des Blinkens der jeweiligen LED identifiziert).
4 • Drücken Sie die Taste PROG erneut, um den Programmiermodus zu verlassen.
ÄNDERN DER KRAFT UND TILT DES SENSOR:
1 • Drücken Sie einmal die Taste PROG.
2 • Drücken Sie die Taste FORCE und/oder Taste TILT so oft wie nötig, bis der gewünschte Wert erreicht
ist (der Pegel wird durch die Häufigkeit des Blinkens der jeweiligen LED identifiziert).
3 • Drücken Sie die Taste PROG erneut, um den Programmiermodus zu verlassen.
DE
Stromversorgung: 3,6V AA Batterien oder 3,7V AA Akkus
Batterie Modus (BATT)
3,6V Lithium Ionen
Batterien der Kategorie AA.
4V 150mA monokristallin
868,0 MHz bis 869,8 MHz
50m
150 x 42 x 40 (mm)
IP65
Solar Modus (SOLAR)
Wiederaufladbare Lithium Ionen
Batterien, die vom Solar Panel mit
einer Nennspannung von 3,7V der
Kategorie AA betrieben werden.
