EBS 4
R 68
ARF
W
1 1
1 , 4
1 , 2
R 68
1 1
1 , 4
R 68
1 1
1 , 4
max. 400 W
60 W (LED 24 Trafo)
1 5
9
ARF
1 5
9
3 9
1 , 2
2 9
ARF
1 2 7
3 9
2 9
1 5
1 2 7
1 , 2
2 7
2 7

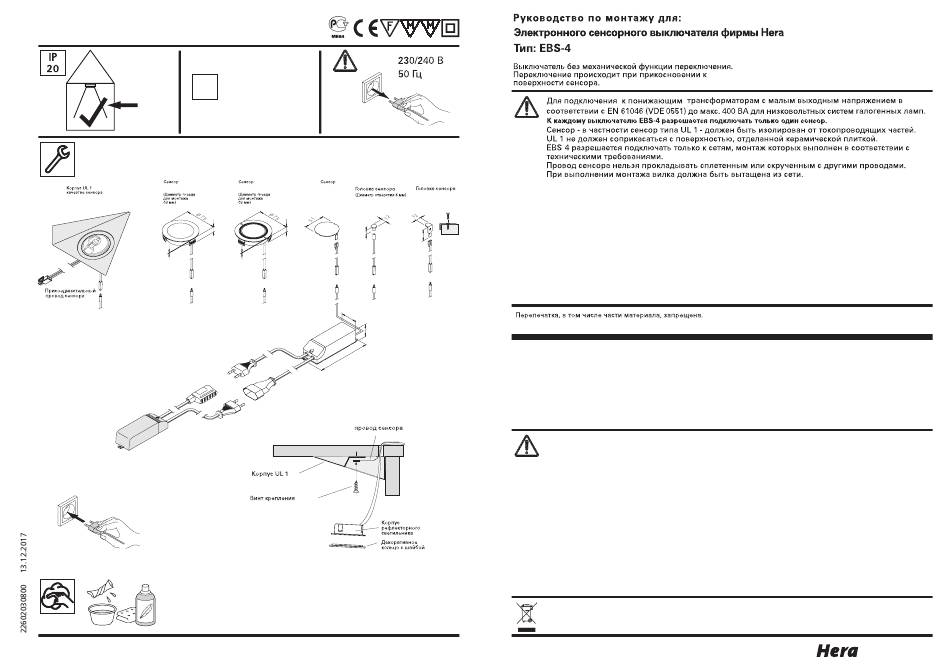

Instructions de montage et d'utilisation
Interrupteur électronique à effleurement Hera
9
2 7
Type EBS 4
Utilisation conforme
Interrupteur à effleurement avec différentes surfaces de capteur. Commutation par simple toucher de la sur-
face du capteur. Convient uniquement pour un usage à l'intérieur.
1. Le montage et le démontage doivent uniquement être effectués hors tension !
2. Ne remplacer les pièces défectueuses que par des pièces d'origine .
3. Toutes les connexions doivent toujours être enfoncées jusqu'à la butée
4. Pour commutation de transformateurs de sécurité électronique pour LED 24V DC maximale 60 W
ou transformateurs de sécurité selon EN 61046 ( VDE0551), jusqu'à max. 400 VA pour système
3 9
halogène basse tension.
5. A chaque EBS 4 ne doit être connecté qu'un capteur.
6. Ne convient pas pour les luminaires fluorescents
2 9
7. Le câble du capteur ne doit pas être enroulé en bobine (ou celle-ci doit être aplatie)
8. Le UL 1 ne doit pas être en contact avec une masse grande métallique
9. Le capteur - en particulier le capteur du UL 1 - doit être isolé de surface conductrice et son fil ne
doit pas être disposé prés de câbles sous tension.
1 2 7
Ne jetez pas les appareils électriques avec les déchets ménagers, rapportez-les aux déchetteries de
votre commune . Si vous remplacer l'appareil , le vendeur est tenu par la loi de reprendre au minimum
l'ancien gratuitement en vue de l'éliminer.
Toute copie ultérieure du document, même partielle , est interdite
Symbols: http://www.hera-online.de/fr/domaine-professionnel/
symbols-used-in-installation-instructions.html
R 68
ARF
R 68
ARF
1 1
1 1
1 , 4
1 , 2
1 , 4
1 , 2
1 5
1 5
3 9
1 2 7
Hera GmbH & Co. KG
®
Dieselstraße 9
32130 Enger / Germany
