4.5.2 Auflegen des Spezialkabels bei Harting-Stecker

Es darf keine Kontaktkammer unbestückt bleiben!
Alle Kontaktkammern im Kontakteinsatz müssen mit Crimp-kon-
takten bestückt werden!
Hierzu ist ein geeignetes Crimpwerkzeug zu verwenden!
Die Überwurfverschraubung soll mit einem Anzugsdrehmoment von
10 Nm verschraubt werden.
Die Äußere Abschirmung wird auf der Fühlerseite durch eine
Klemmverbindung zwischen dem Kunststoffeinsatz und dem Ge-
windeteil in der Kabelverschraubung großflächig mit der Gehäuse-
Masse verbunden. Die innere Abschirmung wird auf der Fühlerseite
und auf der Klemmleiste im Schaltschrank abgeschnitten.
C
A B

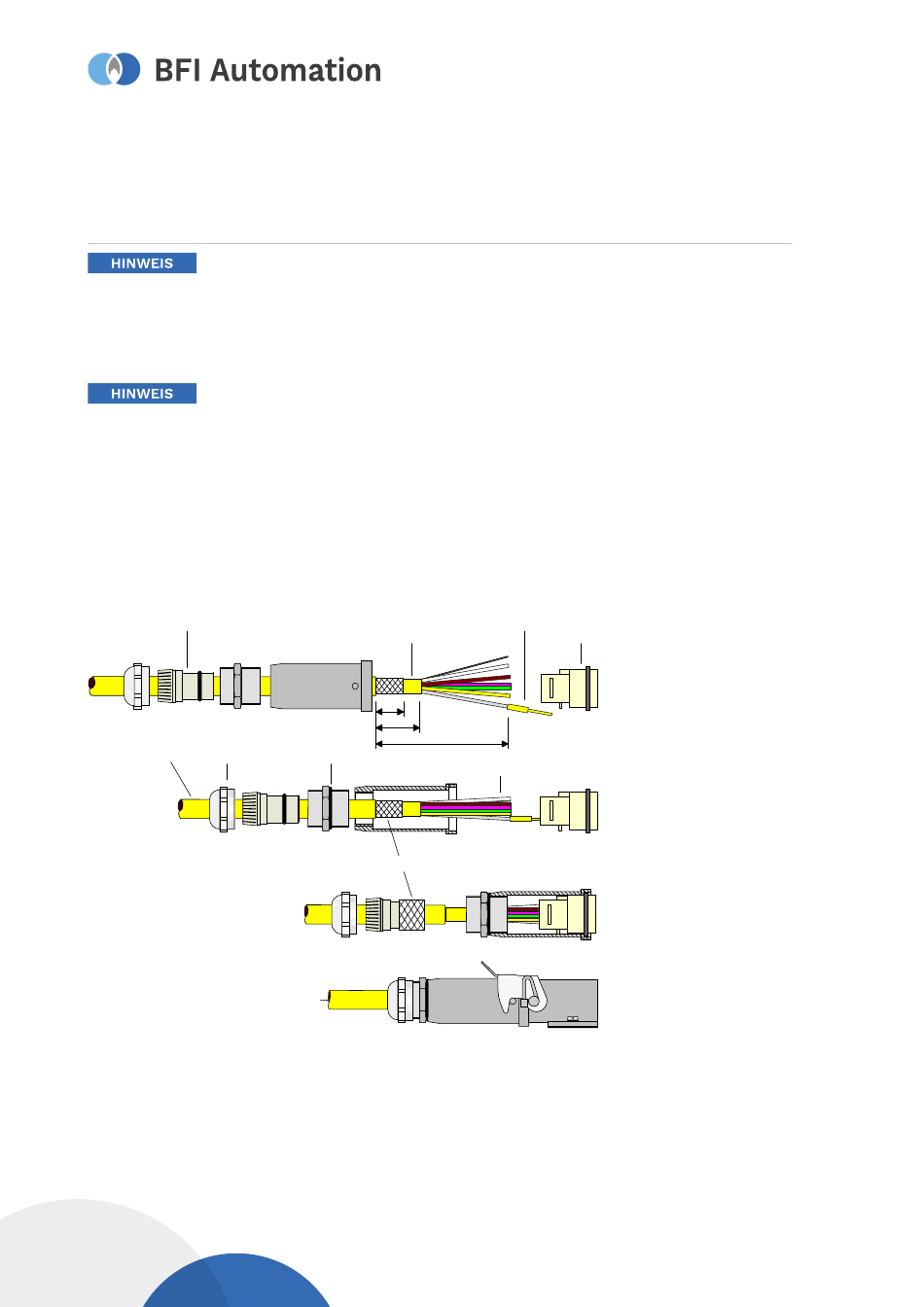

A äußere PUR Ummantelung
B Überwurfverschraubung
C Kunststoffeinsatz
D Gewindeteil
E äußerer Schirm
Seite 46
F
15
20
55
D
G
E
F innere PUR Ummantelung
G Einzeladern
H Crimpkontakt
I Buchseneinsatz
BFI Automation GmbH | Flammenfühler kompaktversion 2000
INSTALLATION UND ANSCHLUSS
H
I
