Seite 1

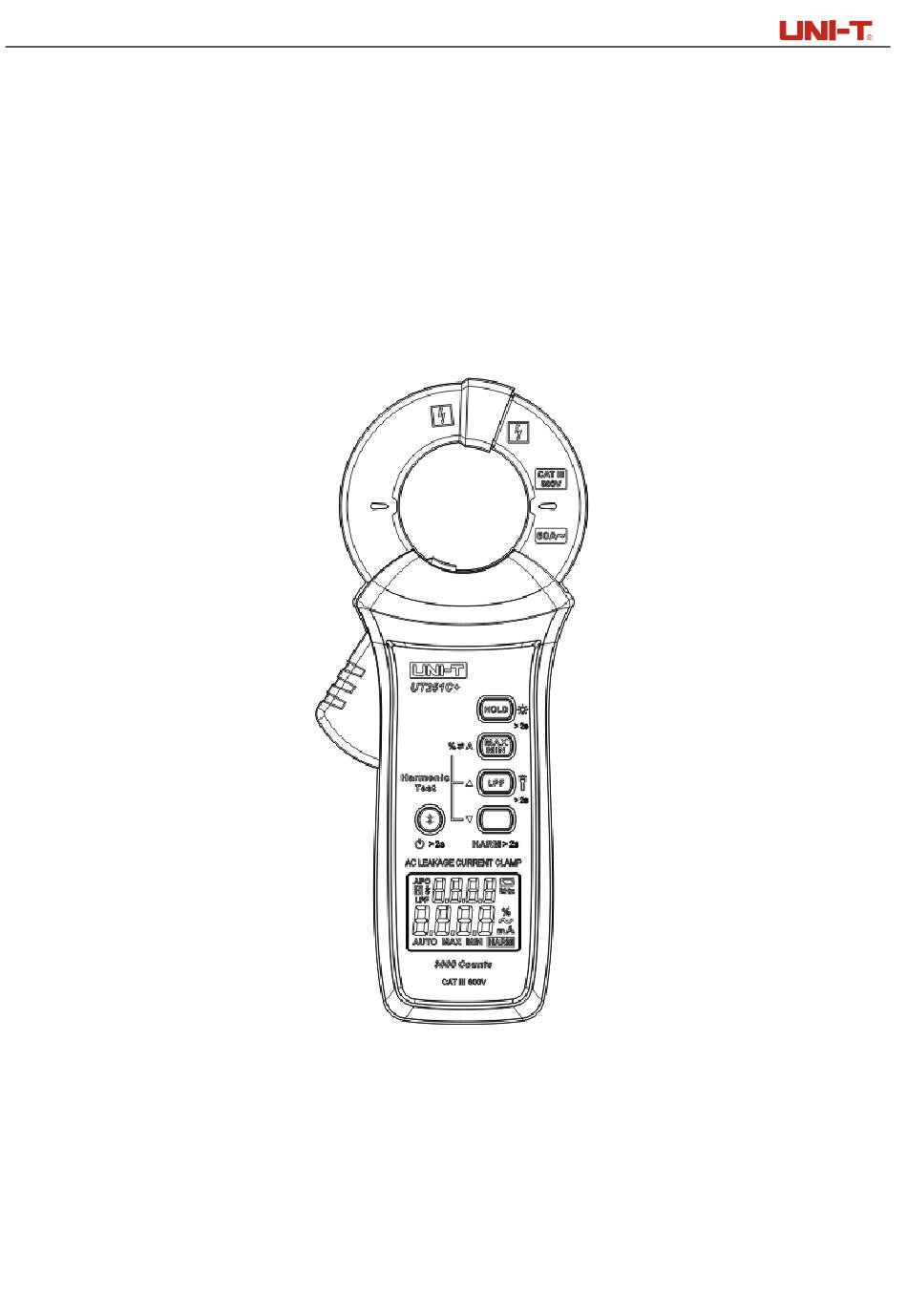

UT251C+AC-StromzangeBenutzerhandbuch UT251C+ AC-Stromzange Benutzerhandbuch 1/ 17...
Seite 2
UT251C+AC-StromzangeBenutzerhandbuch Vorwort Vielen Dank für Ihren Einkauf dieses brandneuen Produkts. Um dieses Produkt sicher und richtig zu verwenden, lesen Sie bitte dieses Handbuch, insbesondere den Abschnitt für Sicherheitshinweise, durch. Es wird empfohlen, dieses Handbuch nach dem Durchlesen an einem leicht zugänglichen Ort, vorzugsweise in der Nä...
Seite 3
10) Weiße Hintergrundbeleuchtung und Taschenlampe, mit denen der Benutzer auch in dunkler Umgebung Messungen durchführen und Daten ablesen kann. Bluetooth-Kommunikationsfunktion. Aufzeichnung Prüfdaten Erzeugung Prüfergebnissen, Bildern und Grafiken durch die Verwendung der APP „UNI-T Smart Measure“. 12) Messkategorie: CAT III 600V Bitte legen die Inhalte in Bezug Abschnitt „Sicherheitshinweise“...
Seite 4
UT251C+AC-StromzangeBenutzerhandbuch III. Zubehörteile Bitte wenden Sie sich an den örtlichen Händler, wenn ein der Zubehörteile unten fehlt oder beschädigt ist. 1. Benutzerhandbuch 1 Stk. 2. 1.5 V AAA Batterie 3 Stk. 3. Tragtasche 1 Stk. IV. Sicherheitshinweise Bitte befolgen Sie den Abschnitt „Warnung“ im Benutzerhandbuch. „Warnung“ steht für Bedingungen oder Verfahren, die eine Gefahr für den Benutzer darstellen und Schä...
Seite 5
UT251C+AC-StromzangeBenutzerhandbuch Batterien, wenn das Messgerät über einen lä ngeren Zeitraum nicht benutzt wird. 15. Bitte messen Sie vorm Gebrauch einen bestimmten Eigenstrom, um sicherzustellen, dass das Messgerät einwandfrei funktioniert. 16. Entfernen Sie das Messgerät vom gemessenen Leiter, bevor Sie die Batterieabdeckung öffnen.
Seite 6
UT251C+AC-StromzangeBenutzerhandbuch 9. Lagertemperatur: -10° C~60° C (14° F~140° F) 10. Relative Luftfeuchtigkeit: ≤75% (0°C~ 30°C darunter); ≤50% (30°C~40° C) 11. Betriebshöhe: ≤2000m 12. Elektromagnetische Verträglichkeit: Gemä ß EN61326-1 und EN61326-2-2 13. Äußere Abmessungen: 200.1mm×70.5mm×40mm 14. Gewicht: ca. 350g 15. Backenö ffnung: 40mm 16.
Seite 7
UT251C+AC-StromzangeBenutzerhandbuch VIII. LCD-Anzeige Symbol Beschreibung AutomatischeAbschaltung Halten der Daten Bluetooth Tiefpassfilter AutomatischeBereichswahl AUTO Maximal-/Minimalwert MAX MIN Oberschwingungsmessung Einheit des Stroms: Milliampere, Ampere mA, A Wechselstrom Einheit der Oberschwingung: Prozentsatz Einheit der Frequenz: Hertz, Kilohertz Hz, kHz Unterspannung IX. Funktionstasten Beschreibung: Alle Tastenfunktionen werden unter der Voraussetzung definiert, dass sich das Messgerät im...
Seite 8
UT251C+AC-StromzangeBenutzerhandbuch 1) Langes Drücken: Ein-/Ausschalten des Messgeräts. 2) Kurzes Drücken: Die Bluetooth-Funktion wird ein-/ausgeschaltet, wenn sich das Messgerät im Einschaltzustand befindet. Nach der Aktivierung der Bluetooth-Funktion blinkt das Symbol „ “ mit einer Frequenz von 1 Hz, um anzuzeigen, dass das Messgerät mit der APP verbunden werden kann.
Seite 9
UT251C+AC-StromzangeBenutzerhandbuch „LPF“ erscheint auf der LCD-Anzeige in der LPF-Funktion. 2) In der HALT-Funktion ist die LPF-Funktion deaktiviert. 3) In der MAX/MIN-Funktion ist die LPF-Funktion deaktiviert. 4) In der HARM-Funktion ist die LPF-Funktion deaktiviert. 5) In der HARM-Funktion können Sie durch kurzes Drücken durch die Funktionen blättern: THDF →...
Seite 10
UT251C+AC-StromzangeBenutzerhandbuch Abbildung 2-2: Messung des AC-Ableitstroms für ein- oder dreiphasige Kabel mit drei Schleifen Abbildung 2-3: Messung des AC-Ableitstroms für einzelne 10/ 17...
Seite 11
UT251C+AC-StromzangeBenutzerhandbuch Abbildung 2-4: Messung des AC-Ableitstroms für eine der Schleifen 1) Drücken Sie die Netztaste lange, um das Messgerät einzuschalten. 2) Öffnen Sie die Klemmbacken, klemmen Sie das Kabel ein, und setzen Sie das Kabel in die geometrische Mitte der Klemmbacken. Stellen Sie sicher, dass die Klemmbacken fest geschlossen sind.
Seite 12
UT251C+AC-StromzangeBenutzerhandbuch Messgeräts zu vermeiden, oder messen Sie den Strom mit einem Messgerät mit einem höheren Messbereich. *.Halten Sie das Messgerät hinter der Schutzbarriere, um einen Stromschlag oder Personenverletzungen zu vermeiden. 2. Oberschwingungsmessung (Abbildung 2-4) 1) Drücken Sie die HARM-Taste lange, um die Funktion für Oberschwingungsmessung aufzurufen.
Seite 13
UT251C+AC-StromzangeBenutzerhandbuch XII. Spezifikationen Genauigkeit: ± (a% des Ablesewerts + b Ziffern), einjährige Garantie。 Empfohlener Kalibrierungszeitraum: 1 Jahr / Zeit Betriebstemperatur: 23° C± 5° C (73.4° F± 9° F); Relative Feuchtigkeit: ≤75RH Warnung: Um die Genauigkeit zu gewährleisten, beträgt die Temperatur zwischen 18° C und 28° C. Der Schwankungsbereich der Umgebungstemperatur liegt bei ±...
Seite 14
UT251C+AC-StromzangeBenutzerhandbuch *. Überlastschutz: 60A rms *. Bei der Strommessung wird gleichzeitig die Frequenz des Stroms angezeigt. *. Automatische Bereichswahl *.Bereich zur Gewährleistung der Genauigkeit: 40Hz bis 5kHz; 60μA≤gemessene Eingangsamplitude≤60A 3. Oberschwingungsmessung Harmonische Auflösung Genauigkeit Ordnung ±(3.5%+10) 0.1% ±(4.5%+10) ±(5%+10) 9~10 ±(7%+10)
Seite 15
Geräteverwaltung, Berichterstellung, Datenaustausch, Datensynchronisierung und mehr. Die Bedienungsanweisungen für diese Funktionen finden Sie im Benutzerhandbuch „UNI-T Smart Measure“ (klicken Sie in der APP auf die Menütaste, die Taste „Einstellung“ und dann auf die Taste „Hilfe“, um das Benutzerhandbuch aufzurufen). Deinstallation Deinstallieren Sie die Software über die Deinstallationsfunktion des Mobiltelefons.
Seite 16
UT251C+AC-StromzangeBenutzerhandbuch XIV Wartung Warnung: Bitte schalten Sie das Messgerät ab, bevor Sie die hintere Abdeckung oder die Batterieabdeckung ö ffnen. 1. Allgemeine Wartung Bitte reinigen Sie das Gehäuse regelmäßig mit einem trockenen Tuch. VerwendenSiekeineScheuermitteloderLösungsmittel. Bei irgendeinem Problem des Messgeräts verwenden Sie es nicht mehr oder schicken Sie es zur Wartung zurück.
Seite 17
UT251C+AC-StromzangeBenutzerhandbuch Guangdong Province, China 17/ 17...
