4.10 XBT 2
Mit der XBT 2 können Brandmeldezentralen nach DIN 14675, EN 54-21 und EN 50136 an das TAS-Link IV ange-
bunden werden. Weiterhin besteht die Möglichkeit, statt einer BMZ eine THM 1 anzuschließen.
Nummer
01
02
03
04
05
06
07
08
09
10
11
12
13
14
4.10.1 Status LED
LED
Aus
Blitzen
Blinken
An
Telefonbau Arthur Schwabe GmbH & Co. KG · Langmaar 25 · 41238 Mönchengladbach · Tel. +49 2166 858-0 · www.tas.de
Funktion
6 poliger Steckverbinder für Aufnahme auf TLV 1
10 poliger Steckverbinder für Aufnahme auf TLV 1
Jumper J1, Potentialkopplung Rück- und Brandmeldeleitung
Adressierschalter
Taster zur Initialisierung der Verbindung zur THM 1
Status LED
Schnittstelle ESPA
Störausgang ST (max. 1 A 30 V)
Rückmeldeausgang R (max. 1 A 30 V)
Ausgang OUT1 (max. 1 A 30 V)
Schnittstelle, Anbindung THM 1
Eingang IN1
Brandmeldeeingang A/B
Jumper J2, optionale Prüfdiode
Zustand
Stromlos / Störung der Kommunikation mit TLV 1
Kommunikation mit TLV 1 hergestellt
Baugruppe im Pairing-Modus
Störung der Verbindung zur THM 1

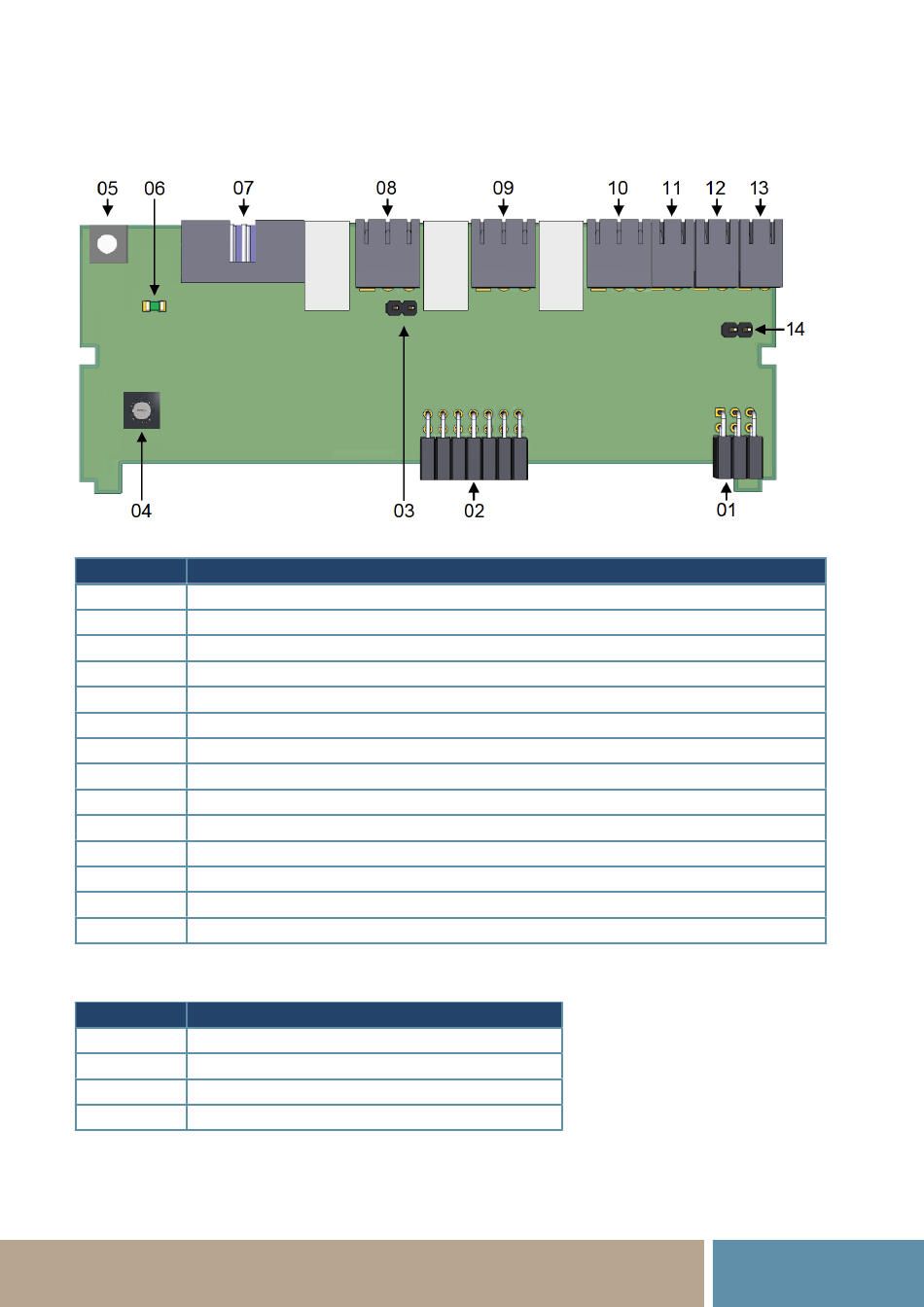

Abb. 4.13: Layout XBT 2
