OSB Linia 5628 Montageanleitung

Wpc gartenhaus mit anbaudach und rückwand
Vorschau ausblenden Andere Handbücher für Linia 5628:

Werbung

osb onlineshop-baumarkt GmbH
Adresse:
Steinbacher Straße 62
64658 Fürth
Deutschland
Tel: 0049 6253 979920
Email: service@onlineshop-baumarkt.de

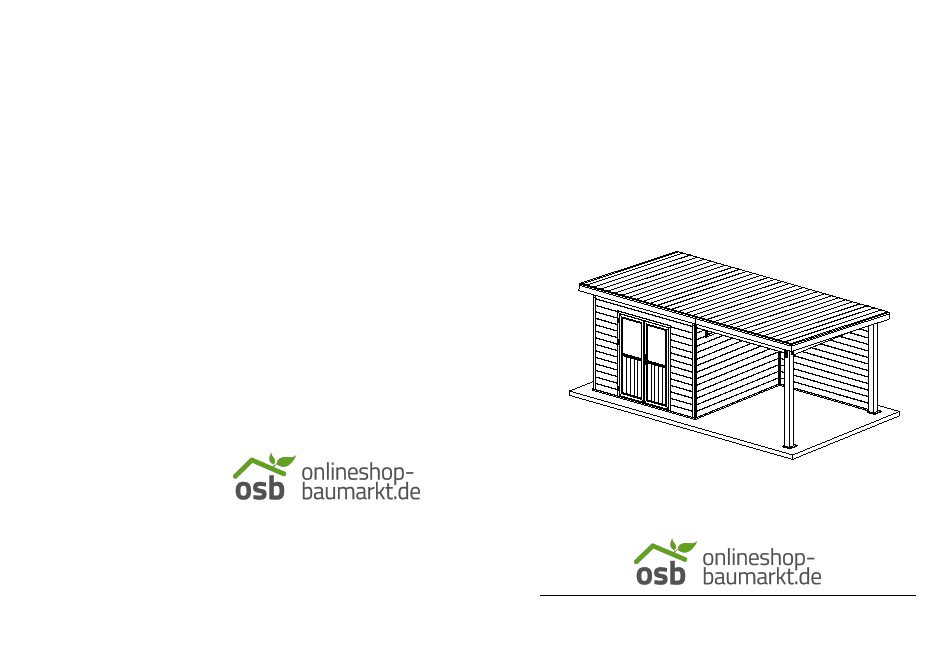

Montageanleitung für WPC Gartenhaus
Linia 5628 mit Anbaudach und Rückwand -
W110103
osb onlineshop-baumarkt GmbH
Website: www.onlineshop-baumarkt.de
E-mail: service@onlineshop-baumarkt.de
Version: A3

Werbung

loading

Inhaltszusammenfassung für OSB Linia 5628

  • Seite 1 Montageanleitung für WPC Gartenhaus Linia 5628 mit Anbaudach und Rückwand - W110103 osb onlineshop-baumarkt GmbH Adresse: Steinbacher Straße 62 64658 Fürth Deutschland Tel: 0049 6253 979920 osb onlineshop-baumarkt GmbH Email: service@onlineshop-baumarkt.de Website: www.onlineshop-baumarkt.de E-mail: service@onlineshop-baumarkt.de Version: A3...
  • Seite 2 Deckblatt Allgemeine Informationen Deckblatt Page 01 Kondenswasserbildung: WPC nimmt weniger Wasser auf als andere Materialien. Daher kann es bei Allgemeine Informationen Page 02 Temperaturunterschieden zur Bildung von Kondenswasser kommen. Es ist wichtig regelmäßig zu Lüften, sowie Türen und Fenster zu öffnen, um die Luftzirkulation zu Materialliste Page 03~04 verbessern und Kondenswasser zu vermeiden.
  • Seite 3 L=2800mm L=2723mm L=2560mm L=985mm L=685mm L=3300mm L=2620mm L=3280mm L=3300mm L=3300mm WP10 LOGO 1 LOGO 2 L=350mm L=1460mm osb onlineshop-baumarkt GmbH Steinbacher Straße 62, 64658 Fürth, Germany service@onlineshop-baumarkt.de WPC Gartenhaus Art.Nr.:W110103 L=2800mm L=3006mm L=2800mm L=2740mm L=2740mm 80x50mm 80x50mm CL-1 CL-2 CL-3...
  • Seite 4 Voraussetzung für die Installation : Variante 1: Das Fundament ist gemäß Fundamentplan zu erstellen.Für die Montage des WPC-Hauses ist ein ebenes, hartes und tragfähiges Fundament ohne Gefälle erforderlich. Installation des Anbaudachs auf der rechten Seit e Bitte stellen Sie auch sicher, dass der Standort eine gute Belüftung und Entwässerung vorweist. 6003 3305 145*145...
  • Seite 5 Schritt 1 : Schritt 2: Dehnschrauben BF-1,2,3,4 CL-1 x3 CL-2 x1 SC-1 x20 ST1 x2 SC-5 x10 SC-6 x8 CL-1 Rückseite CL-2 Links CL-1 CL-1 Vorderseite Rechts Abmessung: SC-5 x2 SC-5 x3 SC-5 x2 SC-5 x1 SC-6 x4 SC-5 x2 SC-6 x4 2885 2565...
  • Seite 6 Schritt 3 : ▲ SC-1 x16 MF20 SC-1 x2 SC-10 x4 OT5 x2 MF1+OT5 3° MF2+MF20 3° Links Rückseite Links Rückseite Vorderseite Rechts Vorderseite Rechts MF20 SC-10 ▲ MF1,2,3,4 ▲ ▲ SC-1 BF1,2,3,4 ▲ SC-1...
  • Seite 7 Schritt 4 : PO1,PO2 SC-3 x7 Ø2.8 MF5+PO2 MF5+PO2 Links Rückseite WP1 x12 WP5 x8 SC-1 x16 Vorderseite Rechts L=2800 L=685 SC-3 Löcher bitte erst vorbohren SC-3 SC-1 Innenseite...
  • Seite 8 Schritt 5 : Schritt 6 : CL-8 x4 CL-9 x4 SC-7 x8 WP1 x18 WP5 x12 SC-1 x16 L=2800 L=685 Türrahmen Innenseite SC-1 Innenseite SC-1 Außenseite...
  • Seite 9 Schritt 7 : Schritt 8 : WP1 x5 WP5 x6 SC-1 x8 WP1 x2 L=2800 L=685 L=2800 Innenseite SC-1 WP1 x2 WP4 x6 WP9 x2 Schritt 9 : L=2800 L=985 L=350 WP6 x2 L=2800 WP10 x1 L=1460 Außenseite WD1 x1 WD2 x1...
  • Seite 10 Schritt 10 : Schritt 12 : WP3 x14 CL-5 x2 SC-1 x4 L=2560 Schritt 11 : Detail: WP2 x1 AP2 x1 SC-1 L=2723 L=3006 100mm 200mm 100mm CL-5...
  • Seite 11 Schritt 13 : Schritt 15 : WP7 x1 AP1 x1 WP7-1 WP7-2 WP7-4 WP7-3 (Schritt 14) WP8 x2 WP8-1 WP8-2 WP8-3 WP8-4 (Schritt 21) (Schritt 21) WP8-4 Schritt 14 : WP8-1 WP8-4 WP7-1 WP8-1 WP7-2 WP2 x1 WP7-3 x1 WP7-4 L=2723...
  • Seite 12 Schritt 16 : Schritt 17 : SC-4 x32 CL-6 x6 SC-1 x24 CL-6 x6 TF1(3300) x3 TF2(2620) x3 Ø7 Löcher bitte erst vorbohren Detail: Außenseite Innenseite Innenseite Innenseite...
  • Seite 13 Schritt 18 : Schritt 19 : TF3 x2 CL-4 x12 SC-1 x36 SC-1 x16 CL-7 x4 TF4 / TF5 CL-7 TF3a TF6 / TF7 CL-3 x4 3280 TF3b SC-1 x18 Oben CL-3 x4 SC-1 x32 Oben SC-1 x18 Oben Oben...
  • Seite 14 Schritt 20 : Schritt 22 : Zusammenfügen CL-4 x18 SC-1 x108 * 255mm A=B=255mm * 255mm A=B=255mm Schritt 23 : Verbindung befestigen Schritt 21 : SC-1 x36 WP8-2 x2 WP8-3 x2...
  • Seite 15 Schritt 24 : Schritt 26 : TP2 x29 TP3 x1 A = B = C SC-1 x145 Rückseite Schritt 25 : Installation der oberen Dachplatte SC-1 x5 TP1 x1 23mm TP3 x1 TP2 x29 TP1 x1 ..Rückseite...
  • Seite 16 Schritt 27: Schritt 29: Tür und Schloss TF8 x4 3002 3305 3002 3305 Schritt 28 : SC-2 x24 Innenseite ② Außenseite ① ③ ② LOGO 1 ④ SU-4 x1...
  • Seite 17 Schritt 30 : Zusammenfügen Schritt 31 : SU-3 x1 SC-9 x4 SC-1 x14 LOGO 2 SC-1 LOGO 2 osb onlineshop-baumarkt GmbH Steinbacher Straße 62, 64658 Fürth, Germany service@onlineshop-baumarkt.de WPC Gartenhaus Art.Nr.:W110103 Öffnen Verschließen gesperrter Punkt Innenseite...
  • Seite 18 6003 3305 Variante 2: 145*145 Höhe der Schwelle Installation des Anbaudachs auf der linken Seite 3423,78 61mm 219,28 211,23 181,23 1496...
  • Seite 19 Schritt 1 : Schritt 2: Dehnschrauben BF-1,2,3,4 CL-1 x3 CL-2 x1 SC-1 x20 ST1 x2 SC-5 x10 SC-6 x8 CL-1 Rückseite CL-2 Rechts CL-1 CL-1 Vorderseite Links Abmessung: SC-5 x2 SC-5 x3 SC-5 x2 SC-5 x1 SC-6 x4 SC-5 x2 SC-6 x4 2565 2885...
  • Seite 20 Schritt 3 : SC-1 x16 MF20 SC-1 x2 SC-10 x4 OT5 x2 ▲ MF2+OT5 3° MF1+MF20 3° Rechts Rückseite Rechts Rückseite Vorderseite Links Vorderseite Links MF20 SC-10 ▲ MF1,2,3,4 ▲ ▲ SC-1 BF1,2,3,4 ▲ SC-1...
  • Seite 21 Schritt 4 : PO1,PO2 SC-3 x7 Ø2.8 MF1+MFy MF5+PO2 MF5+PO2 Rechts Rückseite WP1 x12 WP5 x8 SC-1 x16 Vorderseite L=2800 L=685 Links SC-3 Löcher bitte erst vorbohren SC-3 SC-1 Innenseite...
  • Seite 22 Schritt 5 : Schritt 6 : CL-8 x4 CL-9 x4 SC-7 x8 WP1 x18 WP5 x12 SC-1 x16 L=2800 L=685 Türrahmen Innenseite SC-1 Innenseite SC-1 Außenseite...
  • Seite 23 Schritt 7 : Schritt 8 : WP1 x5 WP5 x6 SC-1 x8 WP1 x2 L=2800 L=685 L=2800 Innenseite SC-1 WP1 x2 WP4 x6 WP9 x2 Schritt 9 : L=2800 L=985 L=350 WP6 x2 L=2800 WP10 x1 L=1460 Außenseite WD1 x1 WD2 x1...
  • Seite 24 Schritt 10 : Schritt 12 : SC-1 x4 CL-5 x2 WP3 x14 L=2560 Schritt 11 : Detail: AP2 x1 WP2 x1 SC-1 L=3006 L=2723 100mm 200mm 100mm CL-5...
  • Seite 25 Schritt 13 : Schritt 15 : WP7 x1 AP1 x1 WP7-1 WP7-2 WP7-4 WP7-3 (Schritt 14) WP8 x2 WP8-1 WP8-2 WP8-3 WP8-4 (Schritt 21) (Schritt 21) WP8-4 Schritt 14 : WP8-1 WP8-4 WP7-1 WP8-1 WP7-2 WP2 x1 WP7-3 x1 WP7-4 L=2723...
  • Seite 26 Schritt 16 : Schritt 17 : SC-1 x24 CL-6 x6 SC-4 x32 CL-6 x6 TF2(2620) x3 TF1(3300) x3 Ø7 Löcher bitte erst vorbohren Detail: Außenseite Innenseite Innenseite Innenseite...
  • Seite 27 Schritt 18 : Schritt 19 : TF3 x2 CL-4 x12 SC-1 x36 SC-1 x16 CL-7 x4 TF4 / TF5 CL-7 TF3a TF6 / TF7 CL-3 x4 3280 TF3b SC-1 x18 Oben CL-3 x4 SC-1 x32 Oben SC-1 x18 Oben Oben...
  • Seite 28 Schritt 20 : Schritt 22 : Zusammenfügen * 255mm * 255mm A=B=255mm SC-1 x108 CL-4 x18 A=B=255mm Schritt 23 : Verbindung befestigen Schritt 21 : SC-1 x36 WP8-2 x2 WP8-3 x2...
  • Seite 29 Schritt 24 : Schritt 26 : TP2 x29 TP3 x1 A = B = C SC-1 x145 Rückseite Schritt 25 : Installation der oberen Dachplatte SC-1 x5 TP1 x1 23mm TP3 x1 TP2 x29 TP1 x1 ..Rückseite...
  • Seite 30 Schritt 27: Schritt 29: Tür und Schloss TF8 x4 3002 3305 3002 3305 Schritt 28 : SC-2 x24 Innenseite ② Außenseite ① ③ ② LOGO 1 ④ SU-4 x1...
  • Seite 31 Schritt 30 : Zusammenfügen Schritt 31 : SU-3 x1 SC-9 x4 SC-1 x14 LOGO 2 SC-1 LOGO 2 osb onlineshop-baumarkt GmbH Steinbacher Straße 62, 64658 Fürth, Germany service@onlineshop-baumarkt.de WPC Gartenhaus Art.Nr.:W110103 Öffnen Verschließen gesperrter Punkt Innenseite...
  • Seite 32 Dachrinne und Fallrohr Installation Dachrinne DC-6 x1 L=6000mm 6000mm L=2430mm L=430mm L=100mm L=170mm L=1780mm M4.2x50mm M4.2x20mm M4x25mm...
  • Seite 33 Installation Fallrohr Kleber auf alle Verbindungsstellen auftragen(Kleber wird nicht mitgeliefert) 1050mm 550mm...
  • Seite 34 Optional ergänzendes Produkt : WPC-Bodenfliesen Anleitung Dacheindeckung* ① ② ③ ④ 400x400x23mm 380x400x23mm 400x380x23mm 380x380x23mm 100mm ③ ③ ③ ③ ③ ③ ① x ④ ② ② ② ② ② ② Vorderseite 200mm ≤10mm 16mm *nicht im Standardlieferumfang enthalten...
