osb onlineshop-baumarkt GmbH
Adresse:
Steinbacher Straße 62
64658 Fürth
Deutschland
Tel: 0049 6253 979920
Email: service@onlineshop-baumarkt.de

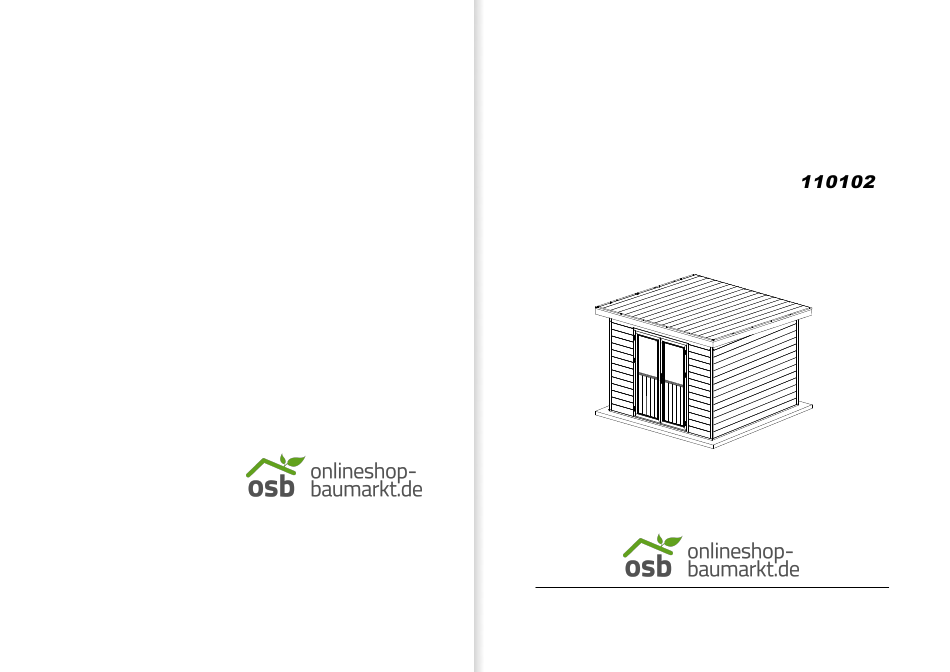

WPC Gartenhaus
Montageanleitung für W
osb onlineshop-baumarkt GmbH
Website: www.onlineshop-baumarkt.de
E-mail: service@onlineshop-baumarkt.de
Version: A1
Werbung
Verwandte Anleitungen für OSB Linia 2828
Inhaltszusammenfassung für OSB Linia 2828
- Seite 1 WPC Gartenhaus Montageanleitung für W osb onlineshop-baumarkt GmbH Adresse: Steinbacher Straße 62 64658 Fürth Deutschland Tel: 0049 6253 979920 osb onlineshop-baumarkt GmbH Email: service@onlineshop-baumarkt.de Website: www.onlineshop-baumarkt.de E-mail: service@onlineshop-baumarkt.de Version: A1...
- Seite 2 Allgemeine Informationen Kondenswasserbildung: WPC nimmt weniger Wasser auf als andere Materialien. Daher kann es bei Temperaturunterschieden zur Bildung von Kondenswasser kommen. Es ist wichtig regelmäßig zu Lüften, sowie Türen und Fenster zu öffnen, um die Luftzirkulation zu verbessern und Kondenswasser zu vermeiden. Achten Sie darauf, dass sich Kondenswasser nicht zu lange an einer Stelle sammelt und Wischen Sie dieses ggf.
- Seite 3 Voraussetzung für die Installation ： Erscheinungsbild & Abmessungen : Das Fundament ist gemäß Fundamentplan zu erstellen.Für die Montage des WPC-Hauses ist ein ebenes, hartes und tragfähiges Fundament ohne Gefälle erforderlich. 3203 Bitte stellen Sie auch sicher, dass der Standort eine gute Belüftung und Entwässerung vorweist. Höhe der Schwelle 61mm 2805...
- Seite 4 Stückliste: Stückliste: WP11 WP12 WP19 WP20 CL-1 CL-3 CL-4 CL-8 x41 + Ersatzteile 1 x24 + Ersatzteile 2 L=2720mm L=645mm L=1080mm L=500mm WP14 WP15 CL-9 Drill 1 Drill 2 x15 + Ersatzteile 1 x4 + Ersatzteile 2 Ø2.8 Ø7 L=2720mm L=2720mm L=3200mm L=3200mm...
- Seite 5 Schritt 1 : Schritt 2: Dehnschrauben BF5 x4 CL-1 x4 SC-1 x16 SC-5 x8 CL-1 Links Rückseite CL-1 CL-1 BF-5 CL-1 Rechts Vorderseite SC-5 x2 Links Rückseite SC-5 x2 Abmessung: SC-5 x2 2805 CL-1 SC-5 x2 Rechts Vorderseite SC-1 SC-5 2805...
- Seite 6 Schritt 3 : Schritt 4 : MF6,7,8,9 SC-1 x16 3° WP11 x12 WP12 x8 SC-1 x16 Links Rückseite L=2720 L=645 Rechts Vorderseite SC-1 Innenseite...
- Seite 7 Schritt 5 : Schritt 6 : CL-8 x4 CL-9 x4 SC-7 x8 WP11 x18 WP12 x12 SC-1 x16 L=2720 L=645 Türrahmen Innenseite SC-1 Innenseite SC-1 Außenseite...
- Seite 8 Schritt 7 : Schritt 8 : WP11 x9 WP12 x6 WP19 x1 WP20 x2 WP11 x2 SC-1 x8 L=2720 L=645 L=1080 L=350 L=2720 WD2 x2 SC-1 Schritt 9 : WP14 x2 L=2720 Innenseite SC-1 Außenseite...
- Seite 9 Schritt 10 : Schritt 11 : WP15 x2 SC-4 x24 WP15-1 WP15-2 WP15-3 WP15-4 (Schritt 16) (Schritt 16) (Schritt 16) WP15-1 WP15-1 Ø7 Löcher bitte erst vorbohren Detail: Außenseite Innenseite Innenseite Innenseite...
- Seite 10 Schritt 12 : Schritt 14 : SC-1 x36 TF9 x3 TF10a TF10b Oben Schritt 13 : TF10 x2 CL-4 x12 SC-1 x36 TF10a TF10b...
- Seite 11 Schritt 15 : Schritt 16 : TF11 x2 CL-3 x8 SC-1 x32 WP15-2 x2 WP15-3 x2 WP15-4 x2 TF11 TF11 Schritt 17 : Zusammenfügen A = B = C = D ≈ 235mm * 235mm Oben CL-4 x12 SC-1 x72 Oben * 235mm Oben...
- Seite 12 Schritt 18 : Verbindung befestigen Schritt 19 : Installation der oberen Dachplatte SC-1 x24 TP4 x1 SC-1 x5 Rückseite Die obere Dachplatte: SC-1 ★ 23mm TP6 x1 TP5 x15 TP4 x1 ..
- Seite 13 Schritt 20 : Schritt 22: TP5 x15 TF12 x3 SC-1 x75 Rückseite Schritt 21 : TP6 x1 SC-2 x18 Rückseite...
- Seite 14 Schritt 23 : Tür und Schloss Schritt 24 : Verbindung befestigen DP-1 SC-1 x14 Innenseite ② Außenseite ① ③ ② ④ SU-4 x1 Innenseite...
- Seite 15 Schritt 25 : Dachrinne und Fallrohr Schritt 26 : Installation Dachrinne DC-3 x1 L=3200mm L=2730mm L=330mm L=100mm L=155mm L=1630mm M4.2x50mm M4.2x20mm M4x20mm...
- Seite 16 Schritt 27 : Installation Fallrohr Schritt 28 : Kleber auf alle Verbindungsstellen auftragen(Kleber wird nicht mitgeliefert)
- Seite 17 Optional ergänzendes Produkt : WPC-Bodenfliesen Anleitung Dacheindeckung* ① ② ③ ④ 400x400x23mm 300x400x23mm 400x300x23mm 300x300x23mm 150mm ③ ③ ③ ③ ③ ③ ④ ① x ② ② ② ② ② ② Vorderseite 200mm ≤10mm 16mm *nicht im Standardlieferumfang enthalten...
