Verwandte Anleitungen für Sebury F2-2
Inhaltszusammenfassung für Sebury F2-2

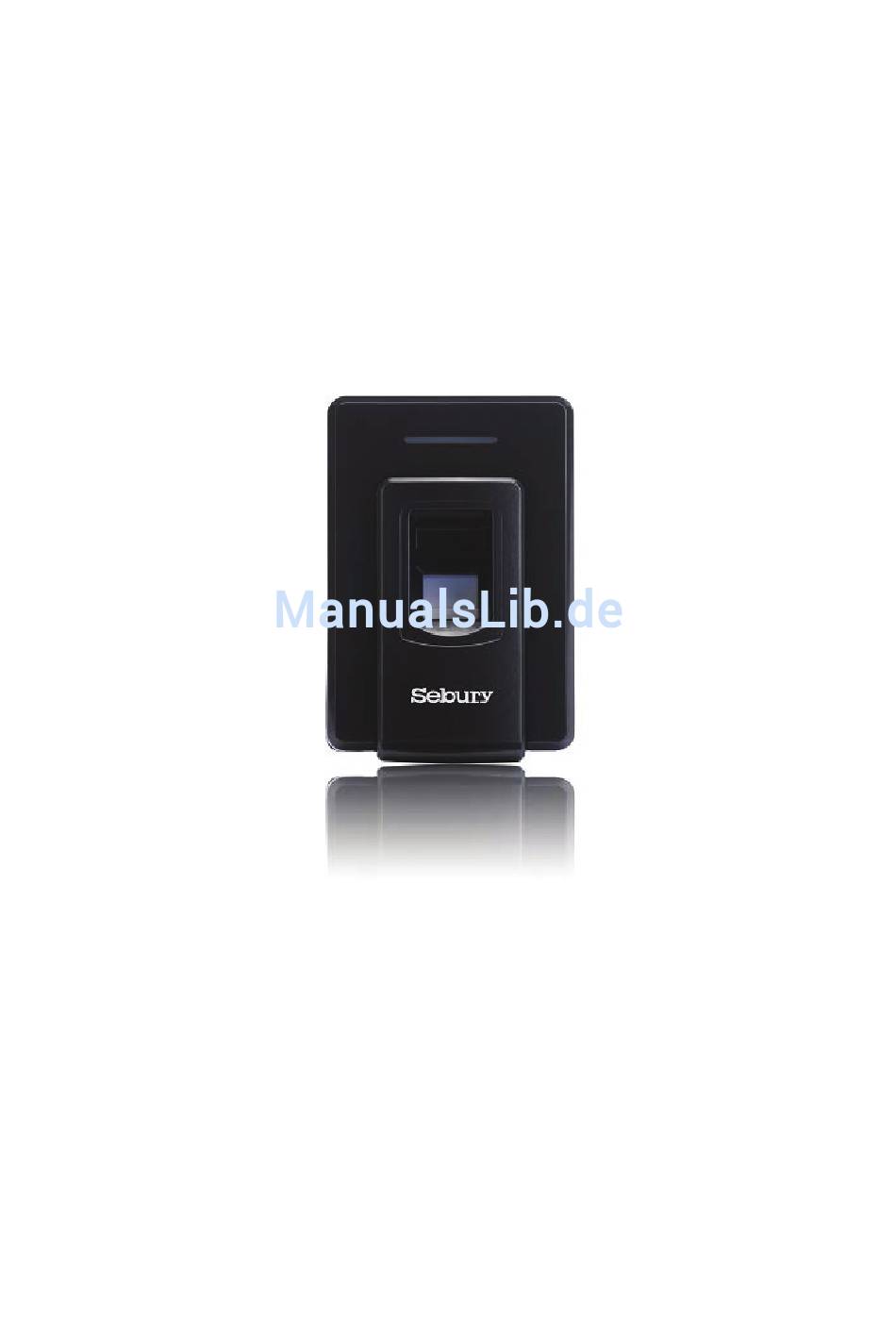

- Seite 1 Bedienungsanleitung Sebury F2-2 Fingerabdruck & Transponder Zutrittssystem Seite 1 von 16...
-
Seite 2: Inhaltsverzeichnis
Installation ............................. 3 Programmstart und Änderung der Programmsprache ............3 Ändern des Kennwortes ........................ 4 Einrichtung des F2-2 im Konfigurationsprogramm................ 5 Hinzufügen von Personen ......................6 Einlesen von Fingerprints / Fingerabdrücken ................8 Hinzufügen / Einlernen von Transpondern ................10 Änderung bereits zur Person gespeicherter Fingerabdrücke und Transponder...... -
Seite 3: Installation
Installation Bitte verbinden Sie Ihren F2-2 mit dem USB Anschluss Ihres Computer, nutzen Sie hierfür das in der Verpackung enthaltene USB Kabel. Markieren Sie denn Inhalt der F2.2.zip und kopieren Sie den Inhalt in ein neues Verzeichnis (z.B. F2-2) auf Ihren Computer (z.B. im Verzeichnis C:\Programme\F2- Daran anschließend erstellen Sie mit einem Rechtsklick auf... -
Seite 4: Ändern Des Kennwortes
Zum Ändern der Spracheinstellungen des Programmes klicken Sie bitte auf auf das Auswahlfeld „Language“ und wählen hier „Germany“ aus. Zum Speichern der Einstellung klicken Sie nun bitte noch auf . Die daraufhin erschei- nende Meldung bestätigen Sie bitte noch mi einem Klick auf „OK“. Zum Schließen des Konfigurations- fenster klicken Sie nun bitte auf „Beenden“. -
Seite 5: Einrichtung Des F2-2 Im Konfigurationsprogramm
Sie nun bitte auf „Beenden“. Einrichtung des F2-2 im Konfigurationsprogramm Nach dem Sie Ihren F2-2 erfolgreich mit Ihrem Computer verbunden haben, können die Einstellungen aus dem F2-2 ausgelesen werden. Hierfür klicken Sie bitte im Hauptfenster des Konfigurationspro- grammes bitte auf . -
Seite 6: Hinzufügen Von Personen
Jetzt das Gerät in der Geräteliste markieren und die Einstellungen mit zum F2-2 übertragen. Die Abfrage bestätigen, das F2-2 quittiert den Empfang der Daten mit einem kurzen Sig- nalton und dem Aktivieren des Lesesensors. Die Eingabe eines Passwortes in diesem Menü schützt vor Manipulation und Fremdzugriffen auf das F2-2. - Seite 7 Zum Speichern der Person klicken Sie bitte auf die Schaltfläche „Speichern/Ändern“. Die neu hinzuge- fügte Person wird nun in der Personenliste auf der linken Seite des Fensters angezeigt. Der soeben angelegten Person kann nun noch ein Foto zugeordnet werden. Hierfür klicken Sie bitte auf der rechten Seite des Fensters auf .
-
Seite 8: Einlesen Von Fingerprints / Fingerabdrücken
Zum Schließen des Fensters klicken Sie bitte auf „Schließen“. Einlesen von Fingerprints / Fingerabdrücken Zum Einlesen von Fingerprints / Fingerabdrücken in Ihren F2-2 klicken Sie bitte im Hauptfenster des Konfigurationsprogrammes auf Im daraufhin erscheinenden Programmfenster wählen Sie bitte Ihren F2-2 aus: Daran anschließen klicken Sie bitte auf... - Seite 9 Das Einlesen der Fingerabdrücke kann nun beginnen. Klicken Sie bitte hierfür auf Der F2-2 bestätigt dies mit einem kurzen Piepton und das Dialogfenster zum Einlesen der Fingerab- drücke wird angezeigt. Sind bereits Fingerabdrücke für die Person gespeichert, aktivieren Sie bitte das Kontrollkästchen „Aktualisieren“.
-
Seite 10: Hinzufügen / Einlernen Von Transpondern
Einlesen der Finger klicken Sie bitte auf „Beenden“. Daraufhin wird das Programmfens- ter geschlossen. Hinzufügen / Einlernen von Transpondern Zum Einlernen von Transpondern in Ihren F2-2 klicken Sie bitte im Hauptfenster des Konfigurations- programmes auf Im daraufhin erscheinenden Programmfenster wählen Sie bitte Ihren F2-2 aus: Daran anschließen klicken Sie bitte auf... - Seite 11 Das Einlernen des Transponders kann nun beginnen. Klicken Sie bitte hierfür auf Der F2-2 bestätigt dies mit einem kurzen Piepton und das Dialogfenster zum Einlernden der Trans- ponder wird angezeigt. Klicken Sie bitte auf die Schaltfläche . Der F2-2 bestä- tigt die Anforderung mit einem kurzen Piepton.
-
Seite 12: Änderung Bereits Zur Person Gespeicherter Fingerabdrücke Und Transponder
Scanoberfläche Ihres F2-2. Die Scanoberfläche leuchtet blau auf und die rot blinkende LED erlischt. Nach erfolgreichem Einlesen des Fingers blinkt die obere LED blau und das Relais zur Türöffnung wird betätigt Wird ein Finger eingelesen der nicht berechtigt ist piept Ihr F2-2 zweimal und die LED blinkt rot. -
Seite 13: Geräteinstellungen
Für die Türöffnung lesen Sie nun bitte den berechtigten Transponder der jeweiligen Person ein. Die blaue LED Ihres F2-2 beginnt nun zu blinken. So lange die LED blinkt kann nun der Fingerabdruck der berechtigten Person eingelesen werden. Nach dem erfolgreichen Einlesen des Fingerabdruckes leuchte die blaue LED einmal auf und ein langer Piepton bestätigt die erfolgreiche Türöffnung. - Seite 14 Erlaubtes Zeitintervall in der Betriebsart RFID+Finger zwischen dem Einlesen 0~60s) des Transponders und des Fingerabdruckes ( Bereit. Zeit Bereitschaftszeit des F2-2 in Sekunden (0-60s), Zeit bis Stand By Modus akti- viert wird, Die Einstellung 0s deaktiviert den Stand By Modus Öffnungszeit Türöffnungszeit in Sekunden...
-
Seite 15: Sichern Und Wiederherstellen Der Berechtigungen
Löschen eines F2-2 aus dem Konfigurationsprogramm Sichern und Wiederherstellen der Berechtigungen Zum Speichern der im F2-2 gespeicherten Berechtigung klicken Sie bitte im Hauptfenster des Pro- grammes auf . Wählen Sie nun auf der linken Seite des Fenster in der Geräteliste den F2-2 aus von dem die Berechtigungen gespeichert werden sollen. -
Seite 16: Technische Daten
Das F2-2 sendet bei jedem Lesen eines Fingerabdrucks die Personen ID über die Wiegand Datenleitung. Die Personen ID am Beispiel dieser Anleitung lautet:12345 Die im F2-2 hinterlegten Personen IDs sollten sich im Wiegand Bereich zwischen 10000 und 65535 befin- den.
