Inhaltszusammenfassung für Jabra Noise Guide

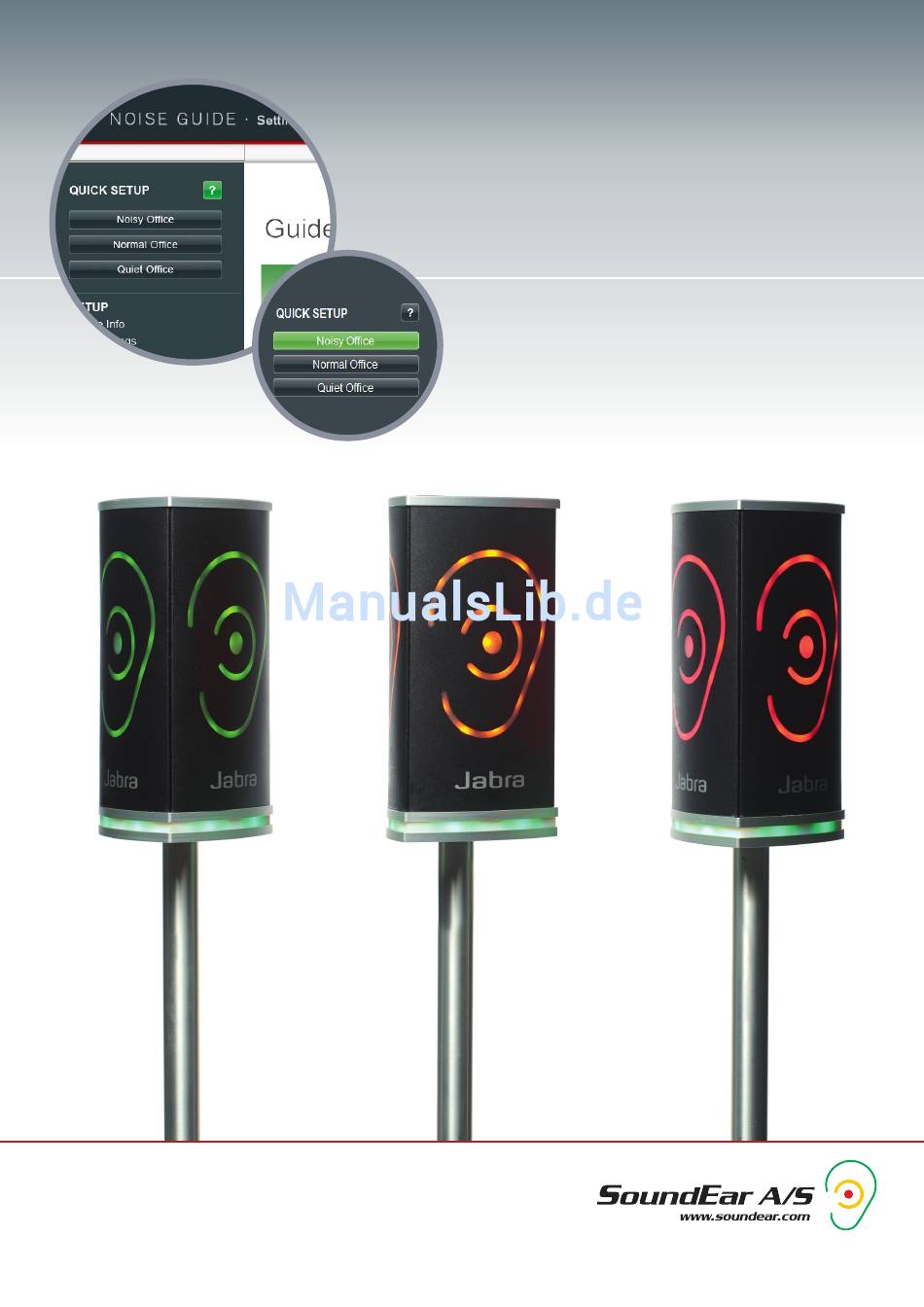

- Seite 1 N o i s e G u i d e Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
Inhalt herzlIchen Glückwunsch zu Ihrem neuen noIse GuIde 3 Bevor sIe starten Packungsinhalt so funktioniert der noise Guide anschluss montage • trennwandhalterung • standausführung uhreinstellung Formatierung des usB-sticks so rIchten sIe dIe soFtware eIn Installation der software konfiguration 1. direkte konfiguration 2. -
Seite 3: Herzlichen Glückwunsch Zu Ihrem Neuen Noise Guide
Bedienungsanleitung hilft Ihnen, das bestmögliche ergebnis mit Ihrem Produkt zu erzielen. um den noise Guide bestmöglich zu nutzen, empfehlen wir Ihnen, die Bedienungsanleitung vor der Inbetriebnahme komplett zu lesen. die neuesten updates der software und des manuals finden sie auf unsere homepage www.soundear.dk... -
Seite 4: Bevor Sie Starten
4. usB adapterkabel (a-stecker für mikro-B) so FunktIonIert der noIse GuIde mit dem noise Guide haben sie die möglichkeit über das visuelle ohr zu sehen, wie laut es gerade hier und jetzt ist. außerdem sehen sie an den leuchtdioden, ganz unten am Gerät, wie laut es in den letzten 15 minuten durchschnittlich war. -
Seite 5: Anschluss
Noise Guide hat an der Unterseite des Apparates zwei Anschlüsse: 1) ein mikro-usB, für strom und die direkte auslesung der messungen über den Pc. 2) einen normalen usB-eingang, der zum überspielen der messungen durch usB-stick sowie zur offline- konfiguration angewendet werden kann. -
Seite 6: Standausführung
montaGe – standausFührunG Inhalt: • Fuß • tischhalter • rohr a • rohr B das kabel durch den Fuß und weiter durch das loch im tischhalter führen. Z u r ü c k Z u m I n h a lt s v e r Z e I c h n I s N o i s e G u i d e –... - Seite 7 B führen. die rohre zusammenschrauben. das rohr in den Fuß schrauben. das stromkabel an den noise Guide an- schließen. den noise Guide mit dem rohr zusammen- schrauben und an der arbeitsfläche befestigen.
-
Seite 8: Uhreinstellung
UhreinstellUng Noise Guide hat eine eingebaute Uhr- und Datumsfunktion, die sich automatisch einstellt, wenn Sie das Gerät das erste Mal an Ihren PC anschließen. FormatierUng des UsB-sticks der beiliegende UsB- stick ist in dem Format “Fat32” for- matiert. im abschnitt ”so richten sie die software ein”... -
Seite 9: So Richten Sie Die Software Ein
5. Ein grünes Pop-up-fenster bestätigt, dass Ihre Dateien erfolgreich überspielt wurden. 6. Setzen Sie den USB-Stick bei eingeschaltetem Strom in den Noise Guide. Das ohr auf der anzeige blinkt ca. 5 sec lang grün, danach sind die Einstellungen überspielt. Z u r ü c k Z u m I n h a lt s v e r Z e I c h n I s... -
Seite 10: So Benutzen Sie Die Software
so Benutzen sIe dIe soFtware QuIck setuP sie können zwischen drei einstellungen wählen. Falls sie sich nicht sicher sind, kön- nen sie auf das kleine Fragezeichen klicken um mehr Informationen über die verschiedenen einstellungen zu bekommen. NoISy offICE: • Gerät leuchtet grün, wenn der lärm unter 60 dB ist •... - Seite 11 QuIck setuP NorMAl offICE: • Gerät leuchtet grün, wenn der lärm unter 55 dB ist • Gerät leuchtet gelb, wenn der lärm zwischen 55 dB und 65 dB liegt • Gerät leuchtet rot, wenn der lärm 65 dB übersteigt QUIEt offICE: •...
-
Seite 12: Setup
Name: hier können sie Ihrem Gerät einen namen geben. dateien auf dem internen log werden unter namen und datum gespeichert. Bitte beachten sie, dass der noise Guide direkt an den Pc mit der installierten software angeschlos- sen sein muss, bevor sie dem Gerät einen namen geben können. - Seite 13 ”device Information” haben sie auch die möglichkeit zu untersuchen, ob die Firmware im noise Guide upgedatet ist. 1. noise Guide an den computer anschließen. Internetzugang des computers sicherstellen. 2. ”check for firmware updates” anklicken. 3. diese Box erscheint, falls eine neue version zur ver- fügung steht.
-
Seite 14: Light Settings
setuP lIGHt SEttINGS Hier haben Sie die Möglichkeit, Ihre eigenen Einstellungen einzugeben, wie in diesem Beispiel: 1. das ohr leuchtet grün bis zu 60 dB. 2. das ohr leuchtet gelb von 60 dB 3. das ohr leuchtet rot über 70 dB. bis 70 dB Z u r ü... - Seite 15 ACHtUNG! denken sie daran, entweder ”configure” anzuklicken, wenn Ihr noise Guide direkt an den Pc angeschlos- sen ist, oder ”export to usB” zu wählen, wenn sie eine offline-konfiguration machen, um Ihre einstellungen unter ”light settings” zu speichern.
-
Seite 16: User Manual
Ihren noise Guide immer mit den neuesten version der software(für den Pc) und der Firmware (für das Gerät selbst) upzudaten. -
Seite 17: Measurement Data
MEASUrEMENt Falls Ihr noise Guide direkt an den Pc angeschlossen ist, gibt es die möglichkeit live-messungen zu sehen. alle Ihre messungen werden einmal pro tag automatisch auf dem c-laufwerk im ordner “noise Guide data” gespeichert. chart durch das wählen von ”chart”, links im menu, können sie Ihre messungen als Graph sehen. - Seite 18 measurement data summary klicken sie auf ”summary” um zu sehen, wie Ihre messungen prozentual verteilt sind. Z u r ü c k Z u m I n h a lt s v e r Z e I c h n I s N o i s e G u i d e –...
-
Seite 19: Navigation In Der Software
navIGatIon In der soFtware ANzEIGE DEr WErtE halten sie den mauspfeil über den Graph um wert und zeitpunkt zu sehen. markieren sie, welche werte der Graph zeigen soll. Im fenster unten in der Ecke, ist das lärmniveau für die zeitperiode zu sehen. die werte stehen für: laeq, 1s min: niedrigste lärmmessung für diese Periode laeq, 1s max: höchste lärmmessung für diese Periode... -
Seite 20: Anzeige Der Markerierungen
navIGatIon In der soFtware ANzEIGE DEr MArKIErUNGEN um eine zeitperiode auf dem Graph zu markieren, wählen sie das Feld “show marker”, worauf ein links ein roter und rechts ein blauer marker erscheint. Die Marker lassen sich von Seite zu Seite bewegen und so lässt sich eine beliebige zeitperiode wählen. -
Seite 21: Zoomfunktion
navIGatIon In der soFtware zooMfUNKtIoN wenn daten auf dem Graph gezeigt werden, ist es möglich in einem markierten Bereich zu zoomen. 1. aktuelle ansicht. Eine beliebige Stelle zoomen: 2. mauspfeil auf eine beliebige stelle auf dem Graph platzieren. 3. linke maustaste drücken und gleichzeitig die maus nach rechts bewegen. Jetzt erscheint ein graues viereck. 4. - Seite 22 navIGatIon In der soFtware zooMfUNKtIoN wenn daten auf dem Graph gezeigt werden, ist es möglich in einem markierten Bereich zu zoomen. zur Aufhebung der zoom-funktion: maus an einer beliebigen stelle auf den Graphen plat-zieren, linke maustaste drücken und nach links ziehen. danach zeigt der Bildschirm wieder den normalen zustand.
-
Seite 23: Measurement Library
In der soFtware MEASUrEMENt lIBrAry noise Guide speichert automatisch alle Ihre live-messungen auf dem c-laufwerk im ordner “noise Guide data”. hier liegen auch die messungen des internen speichers im noise Guides, die durch auslesen des usB-sticks übertragen wurden. alle dateien sind als csv-dateien gespeichert, die in excel eingegeben werden können. -
Seite 24: Import Data From Usb
übertragen werden. abhängig von der menge der messungen auf dem Gerät, kann dies einige minuten dauern. 2. wenn der noise Guide nicht mehr blinkt, den usB-stick vom Gerät entfernen und diesen in den Pc einsetzen. 3. auf der software “import from usB” wählen. die software öffnet automatisch den ordner für den usB-stick. -
Seite 25: Wartung
Wartung/Service wieder in Betrieb genommen wird, sollte eine funktionskontrolle und eine visuelle Überprüfung stattfinden. DESINfIzIErUNG/ rEINIGUNG noise Guide besteht zum teil aus materialien, die durch den Gebrauch von üblichen desinfektionsmitteln beschädigt werden können. Benutzen sie daher ausschließlich ethanol zur reinigung des Produktes. Desinfektion durch Abwischen: •... - Seite 26 de: das symbol der durchgestrichenen abfalltonne auf rädern bedeutet, dass das Produkt in der europäischen union einer getrennten müllsammlung zuge- führt werden muss. dies gilt sowohl für das Produkt selbst, als auch für alle mit diesem symbol gekennzeichneten zubehörteile. diese Produkte dürfen nicht über den unsortierten hausmüll entsorgt werden.
