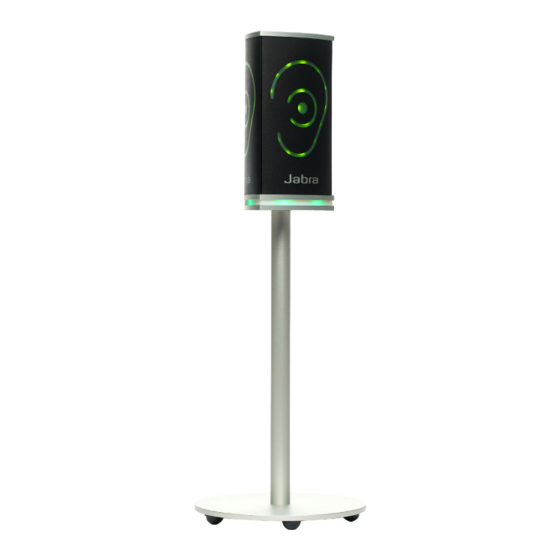

Jabra Noise Guide Benutzerhandbuch
Vorschau ausblenden
Andere Handbücher für Noise Guide:
- Bedienungsanleitung (26 Seiten) ,
- Schnellstartanleitung (57 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Jabra Noise Guide
Inhaltszusammenfassung für Jabra Noise Guide
- Seite 1 Jabra Noise Guide Benutzerhandbuch...
-
Seite 2: Hergestellt In Taiwan Modell: Ang001
Europäischen Union einer getrennten Müllsammlung zuzuführen ist. Dies gilt sowohl für Ihr Gerät als auch für alle mit diesem Symbol gekennzeichneten Weiterentwicklungen. Diese Produkte gehören nicht in den normalen Haushaltsmüll. Hergestellt in Taiwan Modell: ANG001 Die Konformitätserklärung finden Sie unter www.jabra.com/footerpages/declarations-of-conformity... -
Seite 3: Inhaltsverzeichnis
INHALTSÜBERSICHT HERZLICHEN GLÜCKWUNSCH ZU IHREM NEUEN JABRA NOISE GUIDE BEVOR SIE BEGINNEN Packungsinhalt Installation des Gerätes So stecken Sie den USB-Stick richtig ein Wie funktioniert der Jabra Noise Guide? Montage des Aluminium-Tischstativs SOFTWARE-EINRICHTUNG Software-Installation Uhrzeit einstellen Formatieren des USB-Schlüssels Konfiguration 1. -
Seite 4: Herzlichen Glückwunsch Zu Ihrem Neuen Jabra
Ihre akustische Umgebung deutlich verbessern wird. Dieses Handbuch liefert Ihnen Informationen darüber, wie Sie das Produkt optimal nutzen können. Um die Funktionen und Möglichkeiten des Jabra Noise Guide besser zu verstehen, empfehlen wir Ihnen, dieses Handbuch sorgfältig zu lesen, bevor Sie Ihren Jabra Noise Guide verwenden. -
Seite 5: Bevor Sie Beginnen
5. Basisplatte 6. Tischklemme 7. Säule A und B INSTALLATION DES GERÄTES Der Jabra Noise Guide verfügt über 2 Eingänge an der Unterseite. 1. Micro-USB für die Stromversorgung und den Export von Daten auf einen PC. 2. USB-Eingang (Standard) für den Datenexport aus dem internen Protokollspeicher über USB... -
Seite 6: Einstecken Des Usb-Speichersticks In Den Noise Guide
Anschluss links von der Säule. zu Ihnen weist. WIE FUNKTIONIERT DER JABRA NOISE GUIDE? Der Jabra Noise Guide bietet Ihnen zwei Arten von Messungen zur gleichen Zeit. Das Ohrsymbol zeigt Mikrofon im oberen den aktuellen Geräuschpegel an, während die LED- Teil des Gerätes... -
Seite 7: Montage Des Aluminium-Tischstativs
MONTAGE – ALUMINIUM-TISCHSTATIV INHALT: • Basisplatte • Tischklemme • Säule A • Säule B (Verlängerung) Führen Sie das Kabel durch die Basisplatte und danach durch das Loch in der Tischklemme. J A B R A N O I S E G U I D E – B E N U T Z E R H A N D B U C H Z U R Ü... - Seite 8 Säule AB auf die Grundplatte und verbinden Sie den Jabra Noise Guide mit dem Netzkabel. Schrauben Sie den Jabra Noise Guide auf die Säule. Stellen Sie das Ganze auf eine flache Oberfläche, wie unten dargestellt. Bitte stellen Sie sicher, dass das Kabel nicht gequetscht wird, sondern durch eine Aussparung in der Platte verläuft.
-
Seite 9: Software-Einrichtung
Sie auf Seite 17 im Kapitel „Über den Jabra Noise Guide“ UHRZEIT EINSTELLEN 1. Verbinden Sie den Jabra Noise Guide mit Ihrem PC 2. Bewegen Sie den Cursor auf die Uhr in der rechten, oberen Ecke des Bildschirms 3. Danach klicken Sie auf die linke Maustaste. -
Seite 10: Formatieren Des Usb-Schlüssels
WIR EMPFEHLEN das Formatieren des USB-Speicherstick vor dem Auslesen der Protokolldaten aus dem internen Speicher des Jabra Noise Guide oder dem Übertragen einer neuen Konfiguration per USB an den Jabra Noise Guide. Z U R Ü C K Z U R „ I N H A LT S Ü B E R S I C H T “... -
Seite 11: Konfiguration
KONFIGURATION Es gibt zwei Möglichkeiten, um Ihre Konfigurationen zu speichern: 1. Direkter Anschluss des Gerätes an Ihren PC, während Sie die Konfiguration durchführen. 2. Hochladen der Konfiguration auf den USB-Schlüssel. 1. DIREKTE KONFIGURATION: Verbinden Sie das Gerät direkt mit dem PC. Klicken Sie jedes Mal auf „Konfigurieren“, wenn Sie die Einstellungen geändert haben. -
Seite 12: Bedienung Der Software
BEDIENUNG DER SOFTWARE SCHNELLINSTALLATION Wählen Sie aus drei Arten von Standard-Einstellungen: Um Sie bei der Auswahl der drei Möglichkeiten zu unterstützen, klicken Sie auf das Fragezeichen. Weitere Details werden eingeblendet. LAUTE BÜROUMGEBUNG: • Die grüne Leuchte gibt an, dass der Geräuschpegel unterhalb 60 dB liegt. •... - Seite 13 SCHNELLINSTALLATION NORMALES BÜRO: • Die grüne Leuchte gibt an, dass der Geräuschpegel unter 55 dB liegt. • Die gelbe Leuchte gibt an, dass der Geräuschpegel zwischen 55 dB und 65 dB liegt. • Die rote Leuchte gibt an, dass der Geräuschpegel 65 dB überschreitet. RUHIGES BÜRO: •...
-
Seite 14: Einrichtung
EINRICHTUNG GERÄTEINFORMATIONEN Version: Zeigt die Firmware-Version an, die auf dem Jabra Noise Guide installiert ist. Name: Vergeben Sie einen Namen für Ihr Gerät. Dateien im internen Protokollspeicher werden unter diesem Namen und dem Datum gespeichert. Bitte beachten Sie, dass der Jabra Noise Guide direkt mit dem PC verbunden sein muss, um einen Namen für das Gerät zu vergeben. - Seite 15 3. Dieses Feld wird angezeigt, wenn eine neue Version verfügbar ist. Klicken Sie auf „OK“, um die neueste Version der Firmware aufzuspielen. 4. Die Firmware wird aktualisiert. 5. Starten Sie den Jabra Noise Guide neu, sobald die Aktualisierung abgeschlossen ist. Wichtig! Klicken Sie auf „Werkseinstellungen“ und setzen sie das Gerät auf die Werkseinstellungen...
-
Seite 16: Einstellung Der Lichtleiste
EINRICHTUNG EINSTELLUNG DER LICHTLEISTE Unter „Einstellung der Lichtleiste“ können Sie die Einstellungen der Alarmstufen anpassen. Hier ein Beispiel: 1. Bei einer Geräuschkulisse bis zu 2. Bei einer Geräuschkulisse 3. Bei einer Geräuschkulisse über 60 dB leuchtet das Ohrsymbol zwischen 60 dB und 70 dB 70 dB leuchtet das Ohrsymbol grün. - Seite 17 HINWEIS! Achten Sie darauf, Ihre Einstellungen mit einem Klick auf „Konfigurieren“ zu sichern, falls Ihr Jabra Noise Guide direkt mit dem PC verbunden ist. Klicken Sie „Auf USB exportieren“, wenn Sie eine Offline-Konfiguration durchführen. J A B R A N O I S E G U I D E – B E N U T Z E R H A N D B U C H...
-
Seite 18: Benutzerhandbuch
Version finden. Vergessen Sie nicht, Ihren Jabra Noise Guide mit den neuesten Versionen der Software (für PC) und Firmware (für Jabra Noise Guide) zu aktualisieren. Z U R Ü C K Z U R „ I N H A LT S Ü B E R S I C H T “... -
Seite 19: Messdaten
MESSDATEN LIVE-MESSUNG Live-Messungen sind in der Software abrufbar, wenn der Jabra Noise Guide direkt mit dem PC verbunden ist. Daten werden automatisch alle 24 Stunden im Ordner „Noise Guide Daten“ auf Laufwerk C:\ gespeichert. CHART Wählen Sie den Tab „Chart“ unter „Live-Messung“, um Live-Messungen als Schaubild anzusehen. - Seite 20 MESSDATEN ZUSAMMENFASSUNG Mit einem Klick auf den rechten Tab „Zusammenfassung“ erhalten Sie eine Auswertung Ihrer Messungen in Prozent. Z U R Ü C K Z U R „ I N H A LT S Ü B E R S I C H T “ J A B R A N O I S E G U I D E –...
-
Seite 21: Navigieren In Der Software
NAVIGIEREN IN DER SOFTWARE SCHAUBILD LESEN Bewegen Sie den Cursor über das Schaubild, um Uhrzeit und Geräuschpegel anzuzeigen. Wählen Sie die Werte, die Sie im Schaubild anschauen wollen. Rechts unten im Feld ist die Chart-Statistik für eine bestimmte Zeitspanne aufgelistet. ERKLÄRUNG DER WERTE: LAeq, 1 Sek. -
Seite 22: Markierungspunkte
NAVIGIEREN IN DER SOFTWARE MARKIERUNGSPUNKTE Die Funktion „Markierungspunkte“ ermöglicht es, die Messungen für einen bestimmten Zeitraum zu untersuchen. Um einen Zeitraum im Schaubild auszuwählen, markieren Sie das Kästchen „Markierungspunkte“. Es wird nun eine rote und eine blaue Markierung angezeigt. Verschieben lassen sich die Markierungen durch seitliches Ziehen. -
Seite 23: Zoom-Funktion
NAVIGIEREN IN DER SOFTWARE ZOOM-FUNKTION Alle Daten im Schaubild lassen sich punktuell mit der Zoom-Funktion vergrößern. 1. Aktuelle Messung. So vergrößern Sie die Anzeige: 2. Bewegen Sie den Cursor an eine beliebige Stelle im Schaubild. 3. Mit einem Klick der linken Maustaste können Sie mit dem Cursor einen Graubereich nach rechts aufziehen. - Seite 24 NAVIGIEREN IN DER SOFTWARE ZOOM-FUNKTION Der Bildschirm zeigt nun den vergrößerten Bereich. So beenden Sie die Zoom-Funktion: 1. Bewegen Sie den Cursor an eine beliebige Stelle im Schaubild. 2. Klicken Sie auf die linke Maustaste und ziehen Sie mit dem Cursor einen grauen Bereich nach links auf.
-
Seite 25: Sammlung Der Messdaten
Der Jabra Noise Guide speichert automatisch alle Live-Messungen auf Laufwerk C:\ im Ordner „Noise Guide Daten“. Über USB importierte Daten aus dem Jabra Noise Guide werden auch in diesem Ordner gespeichert. Alle Dateien werden im CSV-Format gespeichert, das mit MS Excel kompatibel ist. -
Seite 26: Csv-Datei - Was Wird Angezeigt
NAVIGIEREN IN DER SOFTWARE ÜBERSICHT ÜBER DIE CSV-DATEI FÜR DEN NOISE GUIDE Wenn Sie Ihre Noise Guide-Messungen als CSV-Datei öffnen, erhalten Sie ein vollständiges Bild von allen Messkomponenten. Datum: Zeigt das Datum der Messung Messung pro Sekunde erfolgt. LASmax ist die Langsammessung mit der höchsten A-Bewertung... -
Seite 27: Datenimport Über Usb
WERKSEINSTELLUNGEN Bei Bedarf können Sie den Jabra Noise Guide jederzeit auf seine Werkseinstellungen zurücksetzen. Wir empfehlen, dass Sie nach jeder Firmware-Aktualisierung einen Reset auf die Werkseinstellungen durchführen. Sie können die Werkseinstellungen auch wiederherstellen, um den internen Speicher Ihres Jabra Noise Guide zurückzusetzen. -
Seite 28: Faqs
